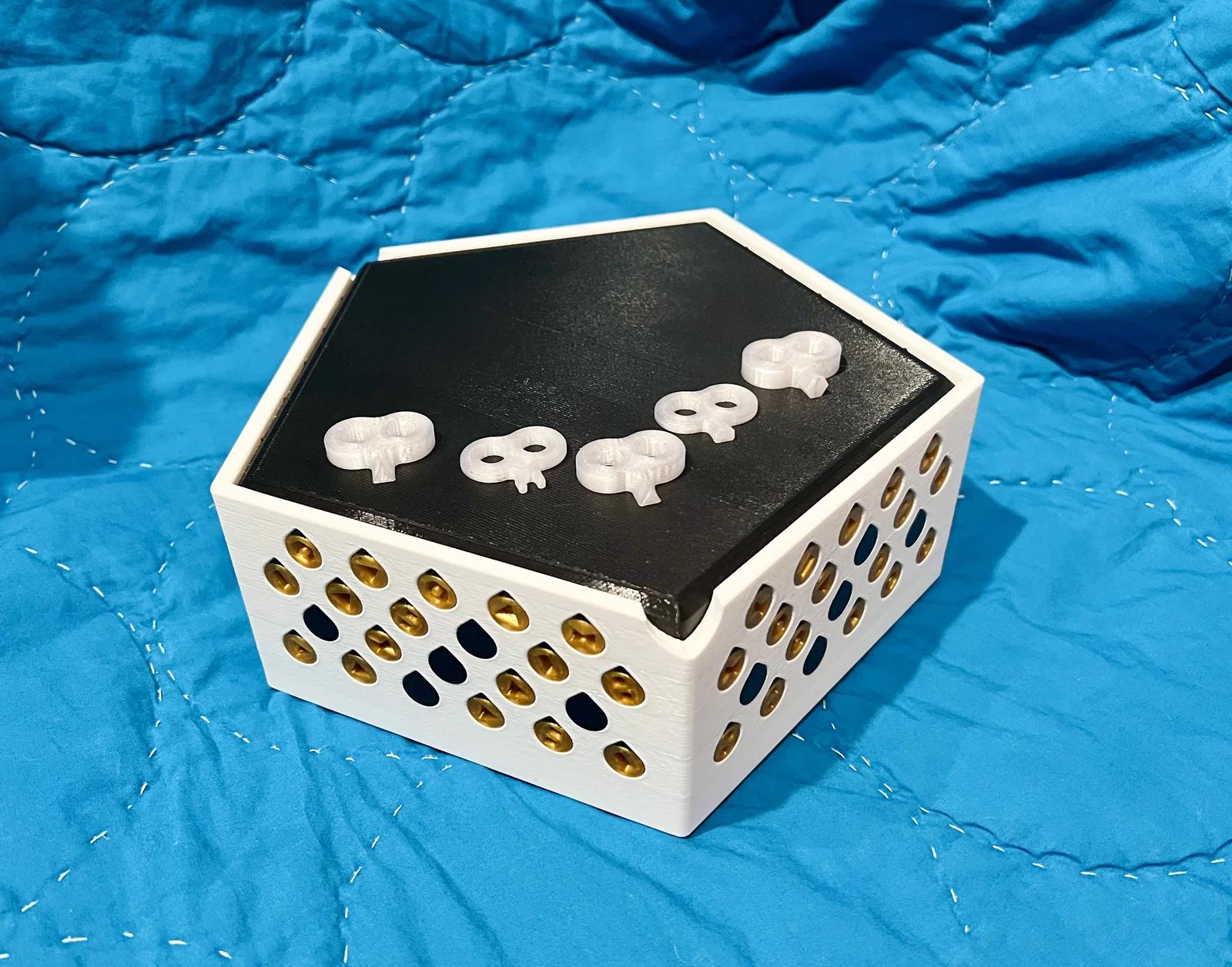

Hộp Quà Ác (Evil Gift Box) - 350 con ốc!

Bạn có thấy khó chịu khi cái cảm giác hồi hộp lúc tặng quà biến mất trong chớp mắt, vì người nhận xé toạc cái hộp/gói/bì thư cái rẹt là xong không? Vậy thì kéo dài cảm giác đó ra lâu hơn đi! Có khi lâu hơn… cả tiếng đồng hồ!

Tối đa 13 lớp với tối đa 350 con ốc, dùng tối đa 10 loại ốc khác nhau (5 kiểu đầu khác nhau, mỗi kiểu có cả ren trái và ren phải). Bảo đảm đem lại đủ thứ cảm xúc cho tất cả những người liên quan! (Bạn thì chắc sẽ vui, còn người nhận có thể sẽ nổi giận, bực bội, cáu kỉnh, khó chịu, muốn “trả đũa”, v.v.)

Cảnh báo - Lắp ráp rất mệt. Dù người nhận sẽ bị “giữ chân” khá lâu, nhưng bạn cũng đang tự cam kết là sẽ ngồi lắp vài tiếng đồng hồ.

Details

Thiết kế dạng modular, đa số máy in đều in được; bridging và overhang được giảm tới mức tối thiểu. “Elephants foot” chỉ đáng lo nhiều nhất ở phần ốc và các dụng cụ.

Bạn có thể dùng đủ 13 hộp lồng nhau, hoặc dùng ít hơn tùy theo kích thước món đồ bạn muốn nhốt bên trong, hay tùy mức độ bạn muốn “hành” người nhận quà.

Tất cả chi tiết ren trái đều có một vòng tròn ở mặt hướng vào trong để phân biệt với bản ren phải.

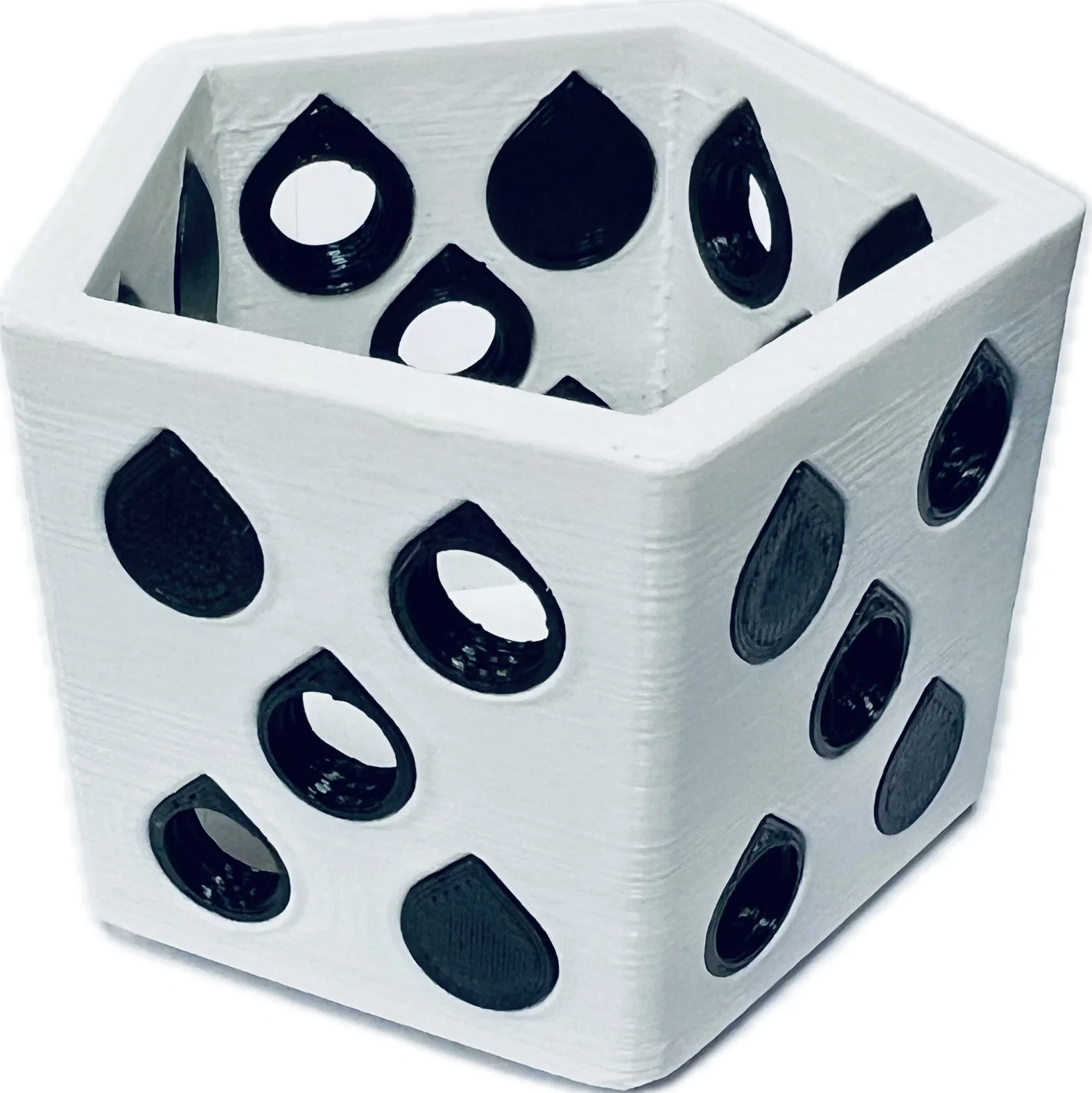

Với chiếc hộp trong cùng mà bạn chọn dùng, bạn nên lấp khoảng một nửa số lỗ bằng Fill Plug Inserts, nửa còn lại dùng Full Thread Inserts. Ở hộp kế tiếp, các lỗ nào trùng vị trí với Full Thread Inserts sẽ cần Half Thread Inserts, còn lại sẽ dùng Full Thread Inserts. Sau đó trượt hộp ngoài vào phủ lên hộp trong (đáy hộp ngoài sẽ chạm vào phía đang mở của hộp trong). Tiếp theo, vặn ốc vào toàn bộ Half Thread Inserts cho tới khi đầu ốc ít nhất phải ngang mặt (flush). Lặp lại tương tự cho từng hộp tiếp theo.

Ở chiếc hộp ngoài cùng cuối cùng, khoảng một nửa số lỗ sẽ cần Fill Plug Inserts, hoặc bạn có thể để trống nếu thích.

Nghe thì rối vậy thôi, chứ thực ra đơn giản hơn nhiều so với tưởng tượng. Chỉ là giải thích bằng chữ hơi khó. Xem hình bên dưới để thấy mặt cắt của một con ốc và các insert đi kèm.

Note: Nếu nhìn kỹ trong ảnh, con ốc kiểu hex có một trụ ở giữa—thiết kế đó rốt cuộc phiền hơn lợi, nên mình đã thay bằng con ốc hex có trong mục files.

Tips:

Nếu dùng cả ốc ren trái và ren phải, nhớ để ý cho đúng: mỗi insert ren trái phải được ghép với một insert ren trái ở hộp kế tiếp. Không là bạn sẽ phải tháo ra lắp lại để sửa lỗi. Mình dính vụ này nhiều lần. Cách dễ nhất mình thấy là dùng bút chì đánh dấu lên phần ren của insert ren trái để nhìn từ ngoài vào có dấu hiệu nhận biết, mà khi lắp xong thì dấu đó cũng không lộ ra. Mà vậy mình vẫn trộn nhầm vài lần (một lần ngay ở hộp ngoài cùng, phải tháo 50 con ốc chỉ để thay đúng một insert).

Cố gắng ước lượng số lượng mỗi loại chi tiết bạn cần, rồi in dư ít nhất 15%. Mình là người thiết kế, cũng không tệ khoản toán, mà cuối cùng vẫn thiếu insert và ốc. Nếu bạn không tự tin khoản tính toán, tốt nhất in dư thêm 50%!

Printing:

In theo profile tiêu chuẩn của bạn, đúng orientation như trong files. Mình tăng số perimeters cho phần tool để giảm nguy cơ gãy, nhưng khả năng cao là để mặc định cũng ổn.

Phần tool có thể scale được nếu bạn thấy quá khít. Mình không chắc những phần khác có scale ổn không. Mình không khuyến nghị.

Sau khi in xong, độ khít giữa các hộp lớn có thể thấy hơi chặt, nhưng khi lắp hoàn chỉnh thì trọng lượng các hộp sẽ giúp tháo ra dễ hơn (ví dụ: khi không còn ốc giữ lớp ngoài, bạn cầm úp xuống rồi lắc nhẹ theo hướng xuống, các hộp bên trong sẽ trượt ra).

Kích thước mỗi hộp và số lỗ của mỗi hộp

Box 1 - 5 lỗ mỗi cạnh, tổng 25 lỗ; Chứa vừa một hình trụ rộng khoảng 51mm hoặc hình vuông khoảng 39mm, cao 51mm.

Box 2 - 5 lỗ mỗi cạnh, tổng 25 lỗ; Chứa vừa một hình trụ rộng khoảng 61mm hoặc hình vuông khoảng 47mm, cao 53mm.

Box 3 - 5 lỗ mỗi cạnh, tổng 25 lỗ; Chứa vừa một hình trụ rộng khoảng 71mm hoặc hình vuông khoảng 55mm, cao 55mm.

Box 4 - 7 lỗ mỗi cạnh, tổng 35 lỗ; Chứa vừa một hình trụ rộng khoảng 81.5mm hoặc hình vuông khoảng 63mm, cao 57mm.

Box 5 - 7 lỗ mỗi cạnh, tổng 35 lỗ; Chứa vừa một hình trụ rộng khoảng 92mm hoặc hình vuông khoảng 71mm, cao 59.5mm.

Box 6 - 11 lỗ mỗi cạnh, tổng 55 lỗ; Chứa vừa một hình trụ rộng khoảng 102.5mm hoặc hình vuông khoảng 79mm, cao 61.5mm.

Box 7 - 11 lỗ mỗi cạnh, tổng 55 lỗ; Chứa vừa một hình trụ rộng khoảng 112.5mm hoặc hình vuông khoảng 86.5mm, cao 63.5mm.

Box 8 - 11 lỗ mỗi cạnh, tổng 55 lỗ; Chứa vừa một hình trụ rộng khoảng 123mm hoặc hình vuông khoảng 94.5mm, cao 66mm.

Box 9 - 13 lỗ mỗi cạnh, tổng 65 lỗ; Chứa vừa một hình trụ rộng khoảng 133mm hoặc hình vuông khoảng 102.5mm, cao 68mm.

Box 10 - 13 lỗ mỗi cạnh, tổng 65 lỗ; Chứa vừa một hình trụ rộng khoảng 143.5mm hoặc hình vuông khoảng 110.5mm, cao 70mm.

Box 11 - 13 lỗ mỗi cạnh, tổng 65 lỗ; Chứa vừa một hình trụ rộng khoảng 154mm hoặc hình vuông khoảng 118.5mm, cao 72.5mm.

Box 12 - 22 lỗ mỗi cạnh, tổng 110 lỗ; Chứa vừa một hình trụ rộng khoảng 164mm hoặc hình vuông khoảng 126.5mm, cao 74.5mm.

Box 13 - 22 lỗ mỗi cạnh, tổng 110 lỗ; Chứa vừa một hình trụ rộng khoảng 174.5mm hoặc hình vuông khoảng 134.5mm, cao 76.5mm.

Disclaimer - Mình không chịu bất kỳ trách nhiệm nào cho mọi cơn giận hay cãi vã xảy ra do bạn quyết định “hành” người thân bằng cái hộp quà này.
