Vỏ Meshtastic Heltec V3 (có chỗ gắn GPS) - Meshtastic Heltec V3 case

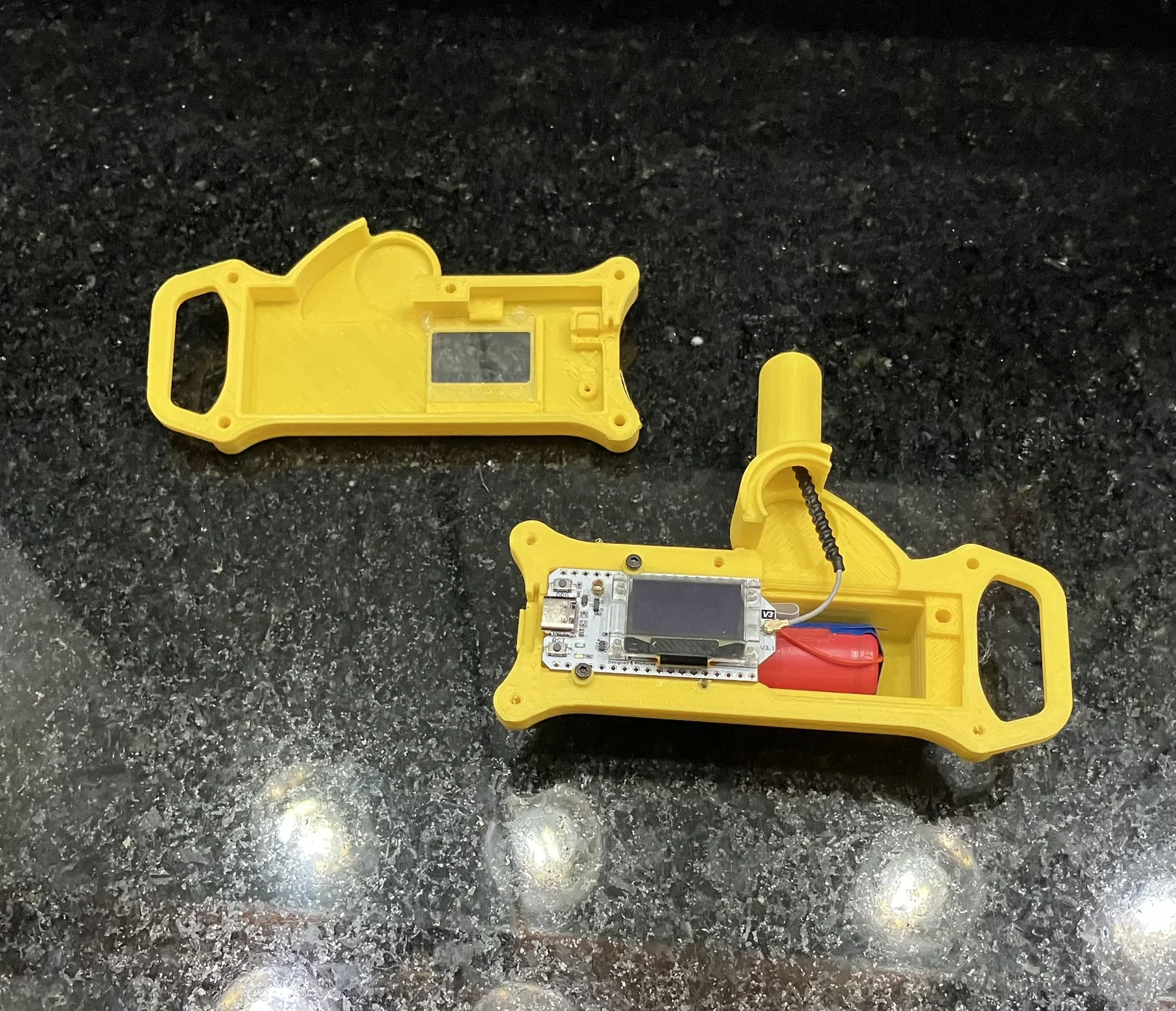

Vỏ bảo vệ cứng cáp cho Heltec V3, có không gian gắn board GPS GT-U7. Có 2 kiểu lắp: wire antenna hoặc ngàm pivoting pigtail/antenna mount. Bản remodel từ case TTGO T-Beam.
Mô tả

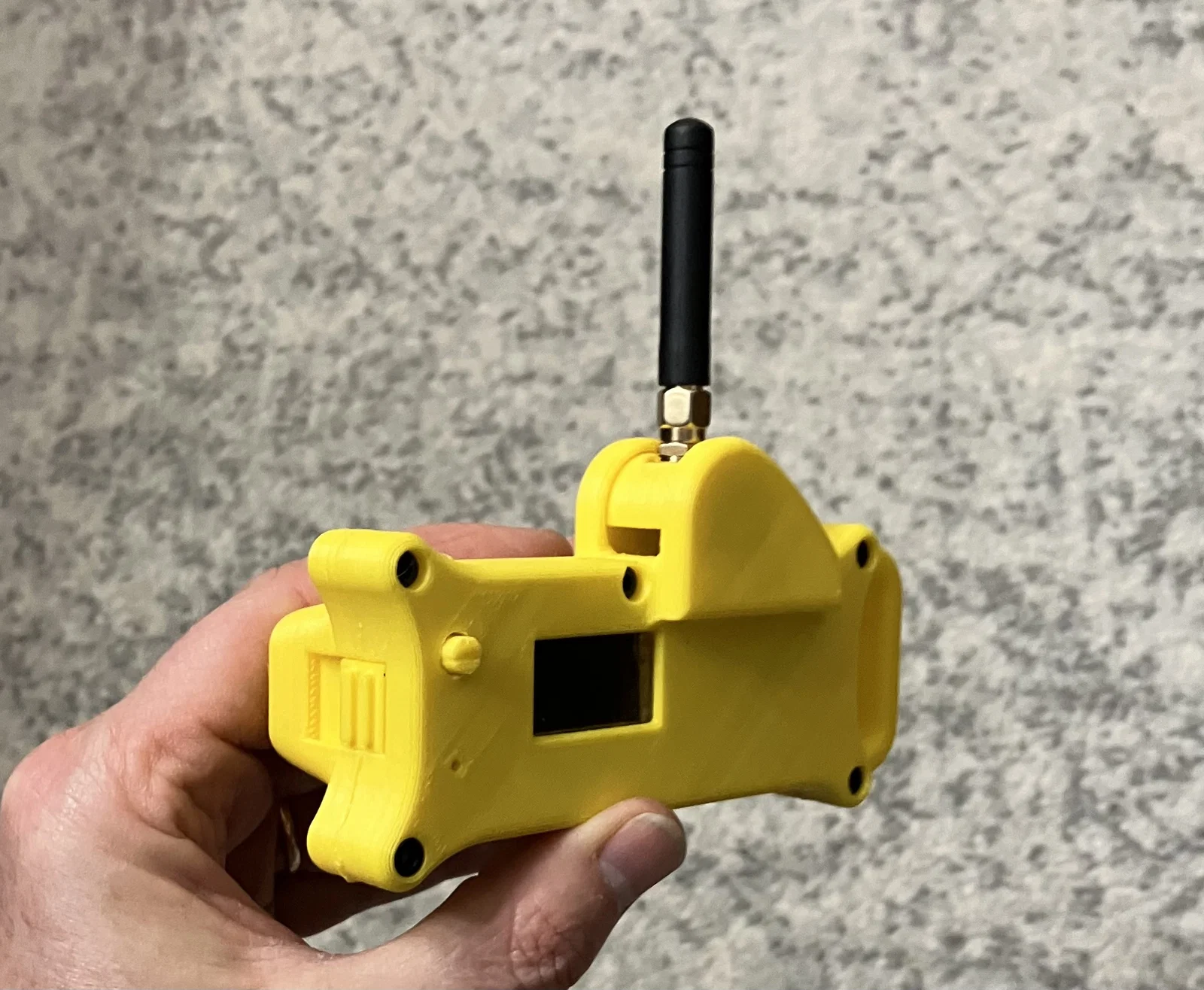

Mình thích kiểu dáng của Meshtastic TTGO T-Beam Case của Breeki, nên mình làm một phiên bản cho Heltec V3. Có thể lắp được 2 phiên bản: dùng wire antenna, hoặc dùng ngàm pivoting pigtail/antenna mount.

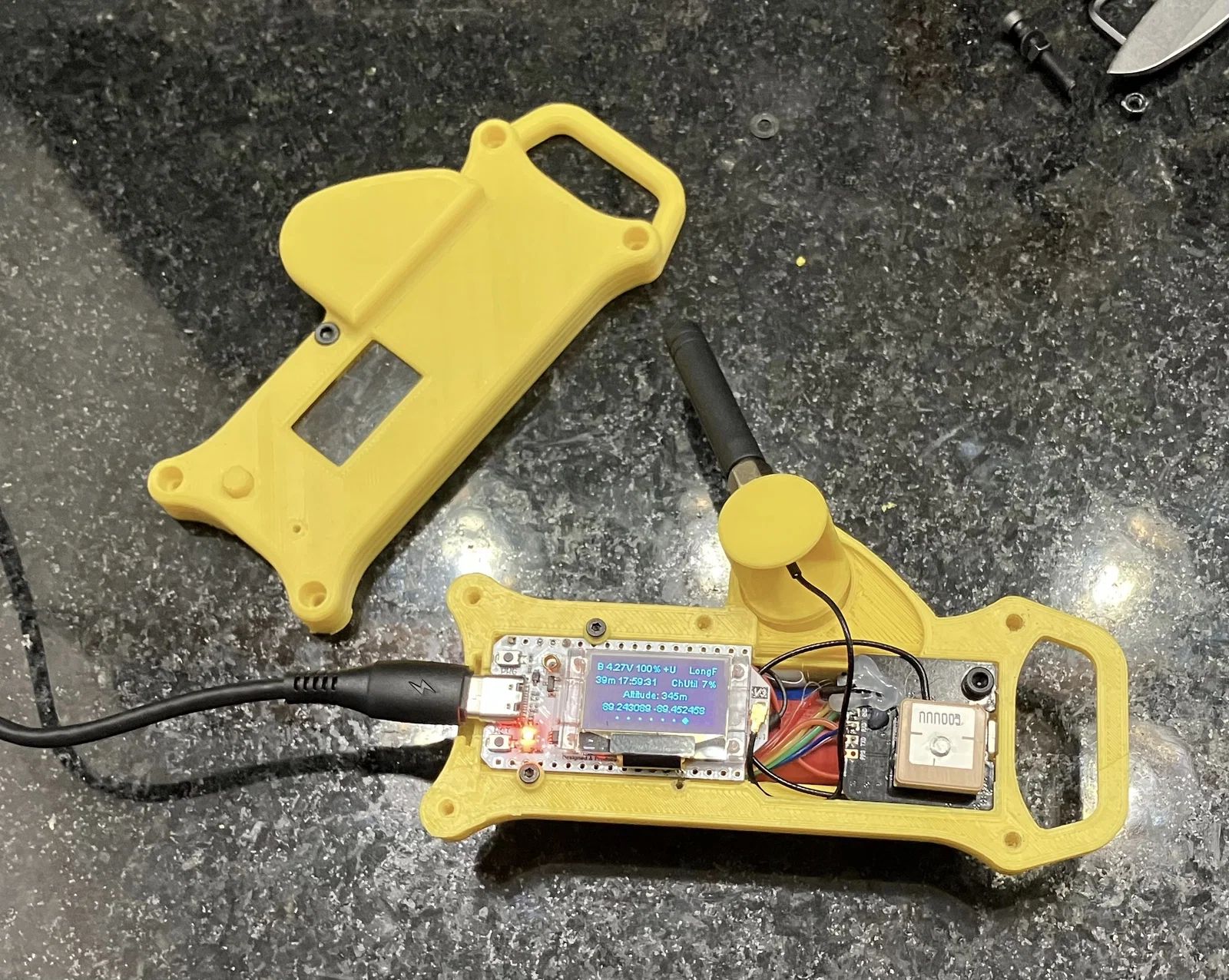

Có sẵn chỗ để gắn board GPS GT-U7. Xem tài liệu trên meshtastic.org để biết cách đấu nối; các bài trên discourse về chủ đề này là không đúng.
Phần cứng (hardware):
5x M3x10
1x M3x6 (tùy chọn, cho GPS)
3x vít M2x4 2mm (dùng kèm long đền/washer in 3D)
1x miếng plexi glass vuông 28x28x2mm
Mẹo: để tắt nguồn, bấm nút rồi giữ khoảng 10 giây.
