FPL - Fully Printable Lab - Part I: Giá đỡ thí nghiệm (Lab Stand)

Phòng lab ở trường mình đang đóng cửa để sửa chữa, nên mình phải nghĩ ra vài ý tưởng cho phần thí nghiệm. Dùng thí nghiệm microscale cho phép làm một số thí nghiệm nhỏ ngay ngoài phòng lab chính thức, nhưng mang hết đồ đạc lên lớp thì lâu kinh khủng. Vậy nên mình nảy ra ý tưởng thiết kế một bộ lab stand dạng modular, nhẹ, có thể in 3D, và cất gọn trong ngăn bàn để trang bị cho nhiều lớp học.

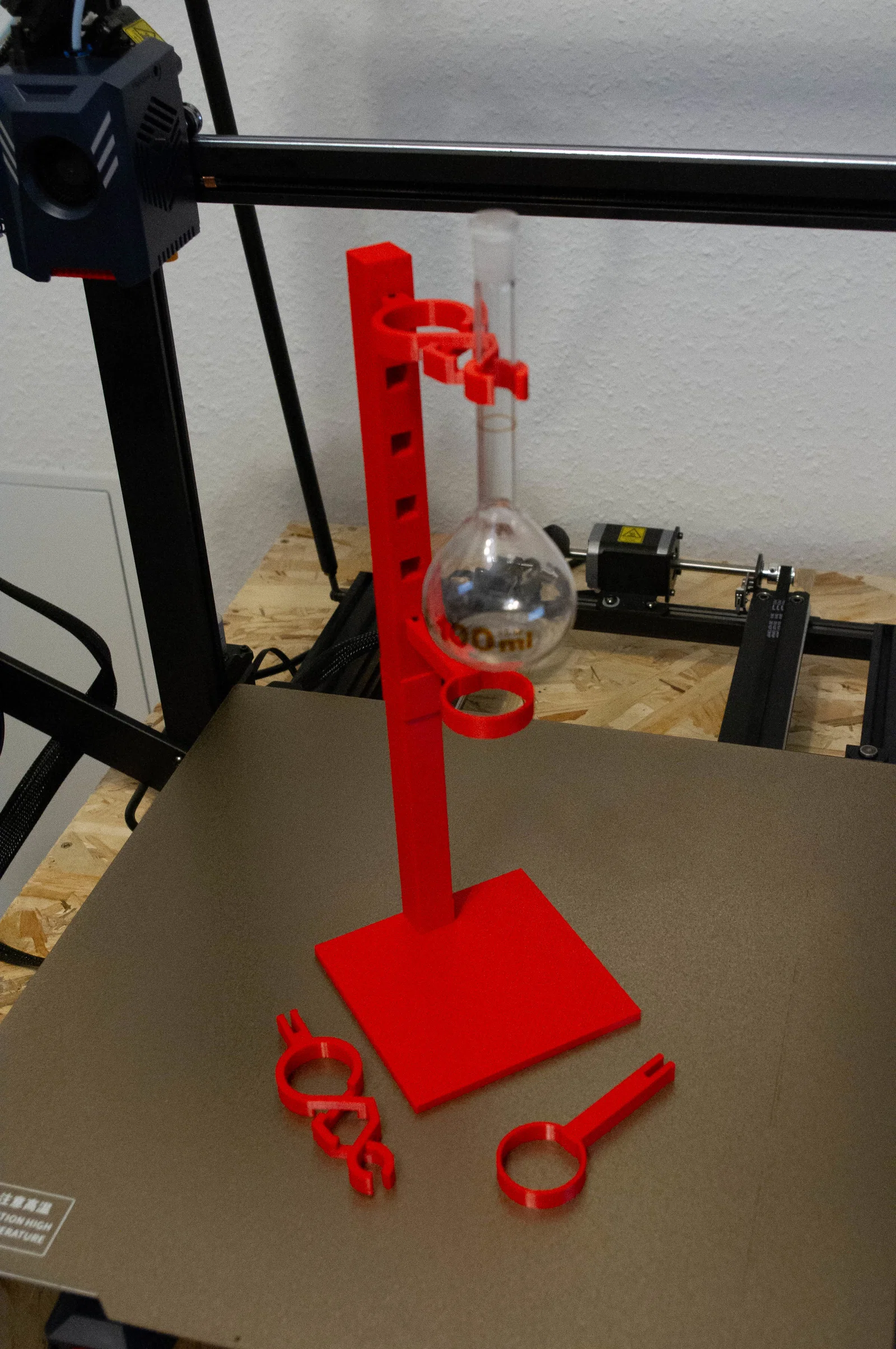

Đây là Part I gồm: base, connector và các dụng cụ cơ bản (vòng/ring đơn giản và kẹp/clamp). Mình dùng thấy ổn, nhưng dĩ nhiên lúc nào cũng còn nhiều dụng cụ và module khác để nghĩ thêm, nên mình chắc chắn ít nhất sẽ có Part II.

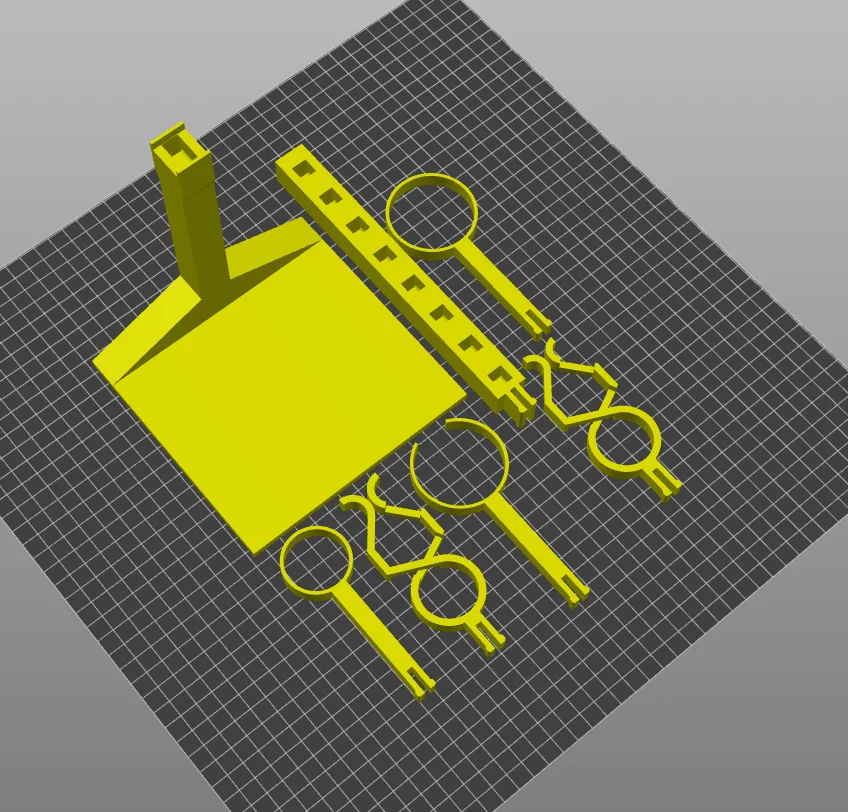

Tất cả chi tiết đều được thiết kế để in không cần support hoặc chỉ cần support tối thiểu. Mình in prototype bằng PLA thì mối nối vẫn ổn, nhưng mình khuyến nghị dùng PETG vì không chỉ dẻo hơn mà còn chịu được các hoá chất phổ biến như hydrochloric acid tốt hơn PLA nhiều.

Mình in với Layer height 0.3 mm để tăng tốc mà vẫn dùng tốt. Mình dùng Anycubic Kobra 2 NEO (gần như thuộc nhóm entry-level rẻ nhất) trước khi chuyển qua Kobra 2 Max.

Chúc vui vẻ, và nếu bạn có ý tưởng thêm về dụng cụ hay module thì cứ thoải mái remix hoặc liên hệ mình.

Cần vài cái plugs cho bình định mức (volumetric flasks) không?

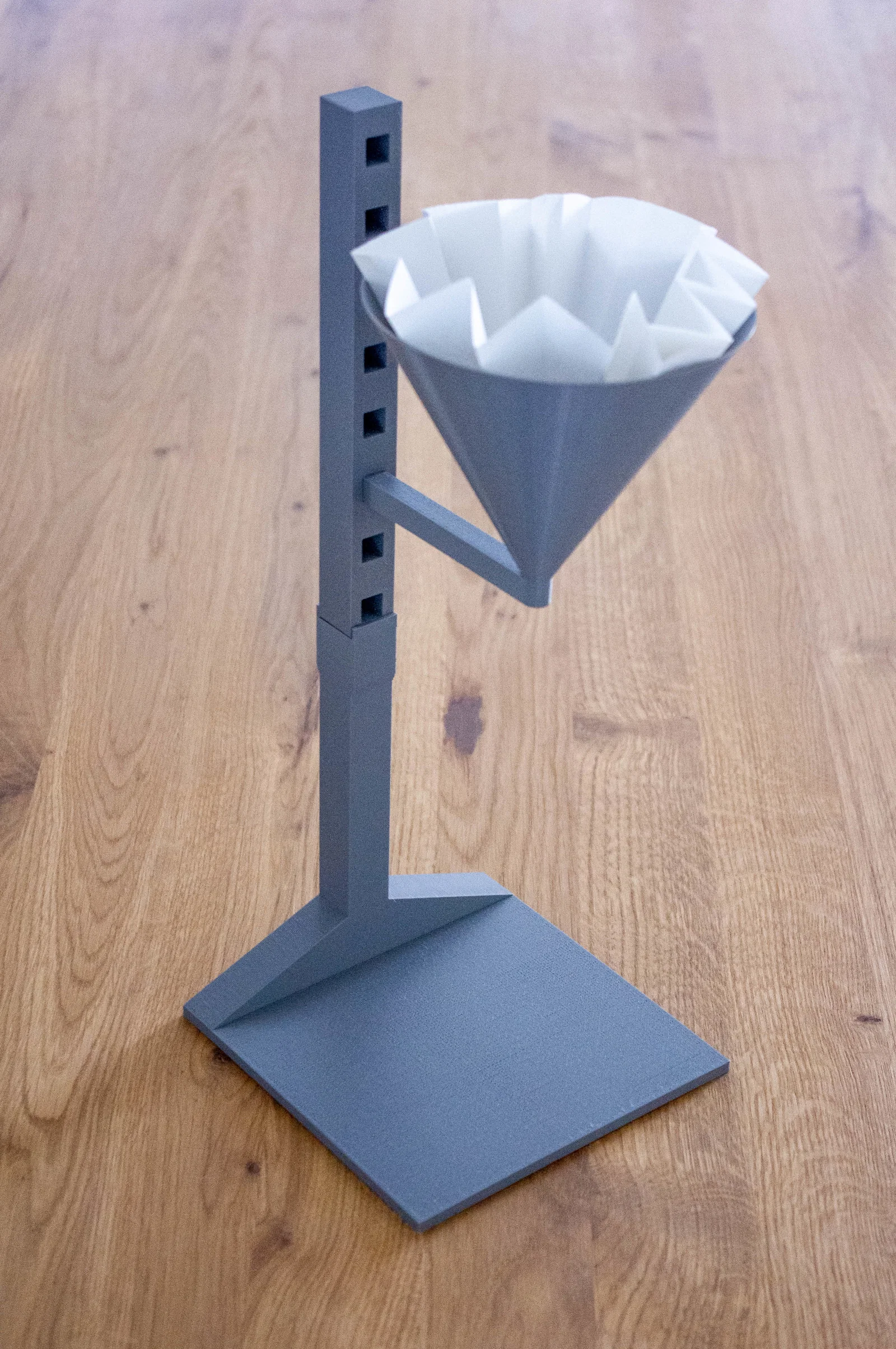

Update 240324: thêm phễu (funnel) cho filter 150 mm và một connector lớn hơn.

Update 241224: thêm base bổ sung với hoạ tiết hex và y-axis stabiliser
