Giá đỡ kèn trombone gắn lên chân giá nhạc (Ø20 mm)

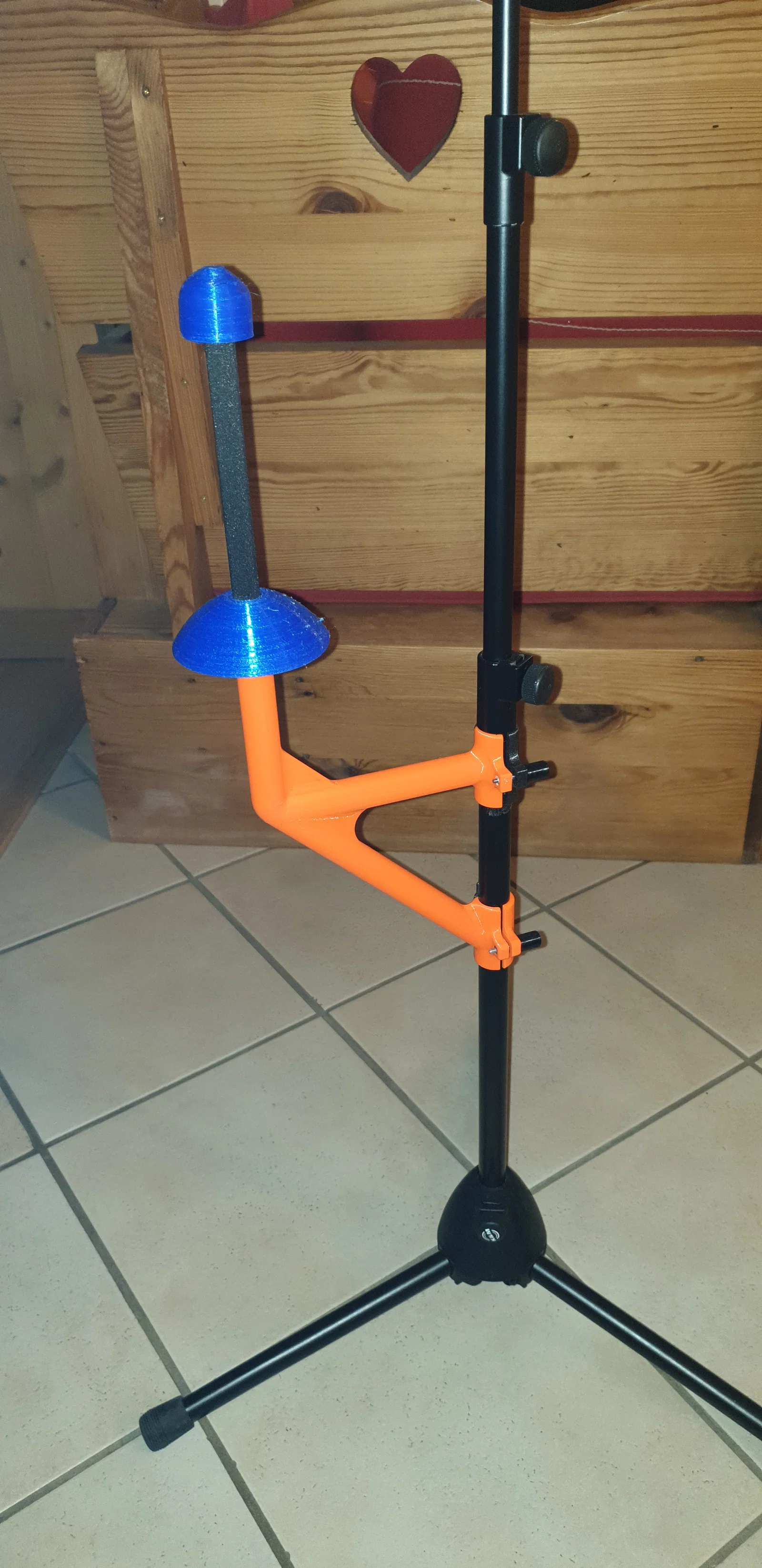

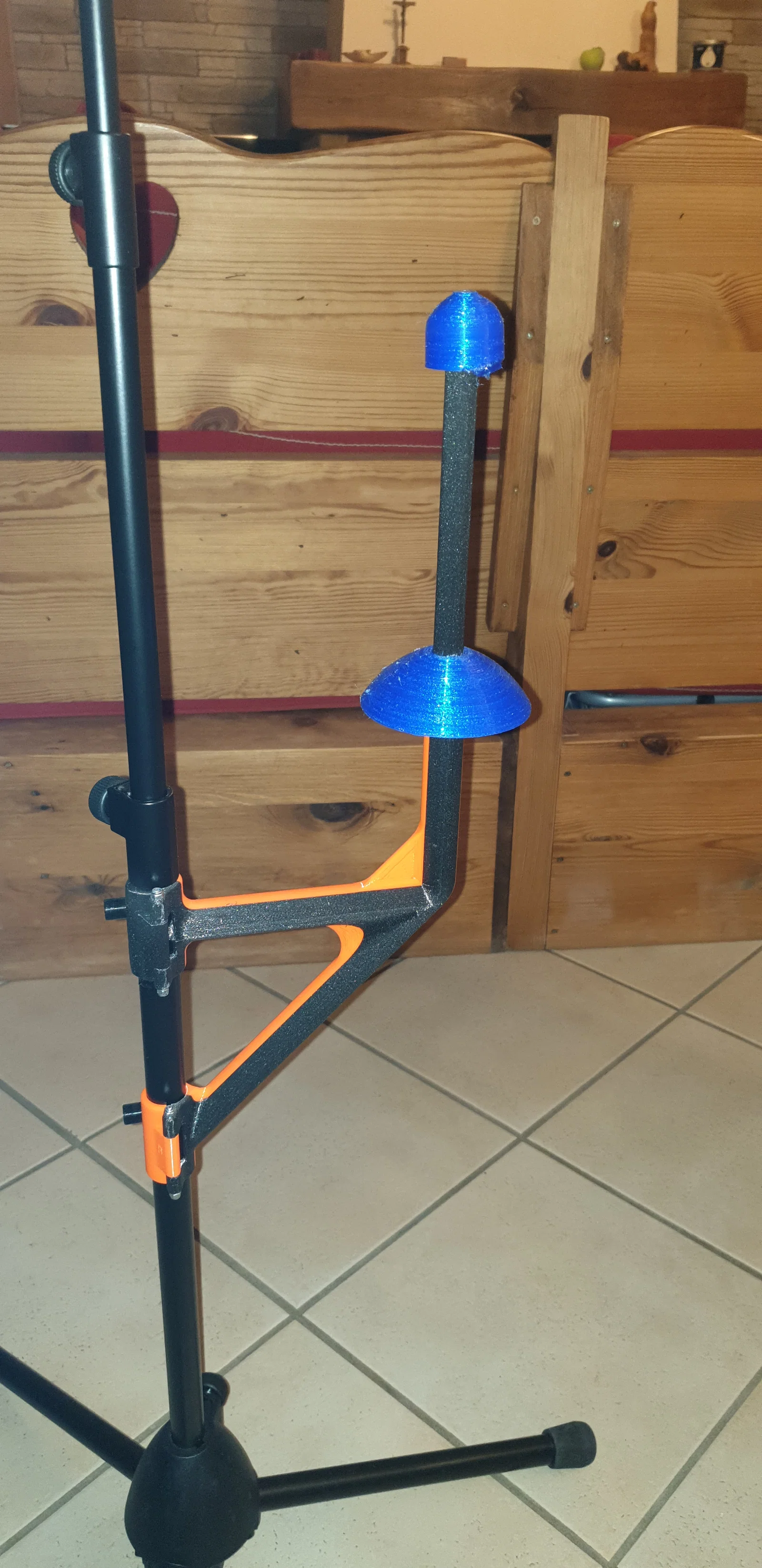

Bộ giá đỡ kèn trombone hoàn chỉnh để kẹp lên chân pupitre đường kính 20 mm. Một số chi tiết in PET/PETG, phần tiếp xúc nhạc cụ in FLEX (TPU 85A). Siết kẹp bằng vít 3 mm đầu chìm và ê-cu 3 mm.
Mô tả
Các chi tiết trong file ZIP PETG được thiết kế để in bằng PET. Các chi tiết trong file còn lại thì in bằng filament FLEX (mình dùng NinjaFlex TPU 85A) vì nhạc cụ sẽ tì/đặt lên đó.
Phần siết kẹp để cố định lên chân pupitre (đường kính 20 mm) dùng vít 3 mm đầu chìm (tối thiểu 40 mm) lắp vào chi tiết “bouton de serrage”, và ê-cu 3 mm (loại dùng để lắp máy in hoặc enclosure) lắp vào các chi tiết “Support principal - partie 2V2” và “partie 2 bas”.
Các chi tiết in bằng FLEX sẽ gài vào chi tiết “tube supérieur”, rồi “tube supérieur” lại gài vào chi tiết “support principal - partie 1”.
Chi tiết “rondelle de blocage de la vis de serrage” cần in bằng FLEX, dùng để xỏ vào con vít nhằm ngăn không cho vít bị tuột ra khỏi chi tiết “support principal - partie 2”.
