Remix Ống quan sát Maksutov 76mm cho ống PVC 3.5"

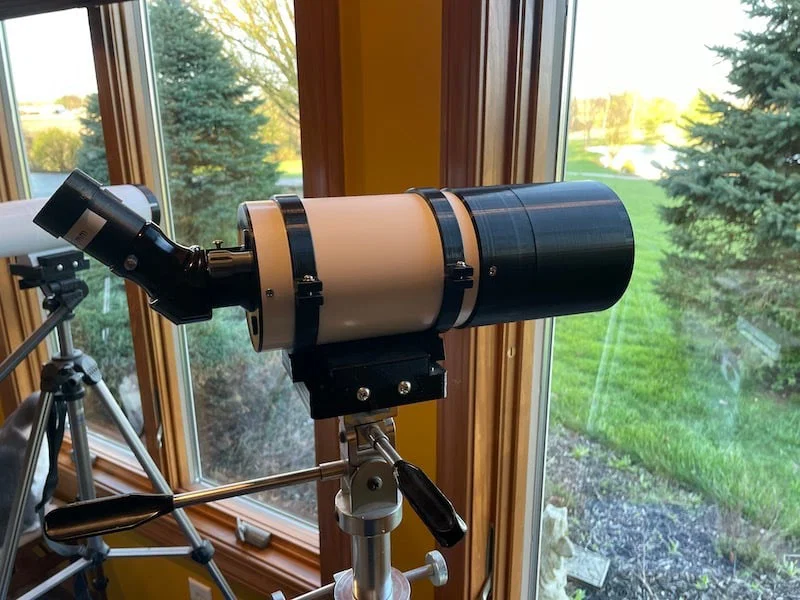

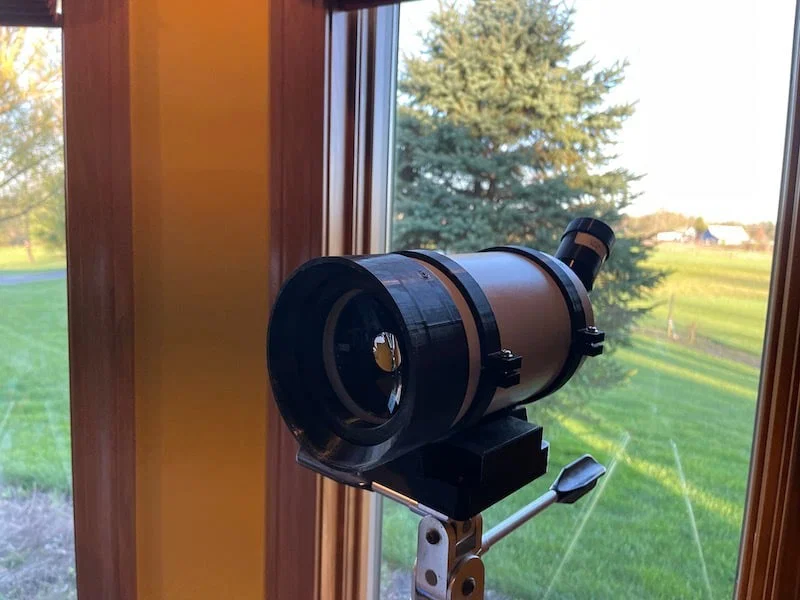

Đây là một ống nhòm quan sát (spotting scope) cỡ nhỏ dựa trên bộ lens/mirror Maksutov 76mm đang bán trên The Surplus Shed:

https://www.surplusshed.com/pages/item/PL1298.html

LƯU Ý: Món này cực kỳ hot. Hễ Fred vừa có lô mới là bán hết ngay trong ngày. Mình khuyên bạn vô trang đó bấm “Notify Me” để được báo khi hàng về lại.

Dự án gồm các chi tiết in 3D sau:

Meniscus cell: Giữ thấu kính meniscus phía trước và gương phụ (secondary).

Meniscus retainer: Vặn vào meniscus cell để cố định thấu kính.

Objective plate: Bệ gắn gương chính (primary mirror). Lỗ trên gương sẽ chụp vào một ống có ren.

Mirror washer: Vòng đệm vát (beveled) lắp lên ống ren ở objective plate, nằm giữa gương chính và baffle tube.

Baffle tube: Vặn ren vào objective plate.

Objective slide: Giá đỡ cho objective plate bằng ba con ốc và lò xo, cho phép collimation (chỉnh đồng trục) gương chính. Cụm slide trượt bên trong ống để lấy nét.

Rear cover: Gắn vào phía sau ống quang (optical tube). Nhận/giữ diagonal holder. Có ba lỗ để thao tác các vít collimation và một lỗ cho vít lấy nét.

Diagonal holder: Vặn vào rear cover. Có hai vít để giữ diagonal.

Collimation cover (cần 3 cái): Nút bịt các lỗ collimation trên rear cover. LƯU Ý: Các chi tiết này in bằng TPU.

Focusing knob: Chứa một ê-cu M5 để ăn với vít lấy nét.

Bezel: Gắn ở đầu trước ống quang. Có ren để vặn nắp.

Cover: Vặn vào bezel để bảo vệ thấu kính meniscus.

Strap top (cần 2 cái): Nửa trên của đai kẹp, dùng để cố định ống lên dovetail bar.

Strap bottom (cần 2 cái): Nửa dưới của đai kẹp.

Mounting bar: Thanh dovetail kiểu Vixen. Bắt vào các strap bottom.

Dew shield (TÙY CHỌN): Vặn vào bezel.

Ngoài ra cần thêm hai chi tiết in 3D để lắp ráp và canh chỉnh ống:

Drill guide: Dùng để canh vị trí các lỗ bắt rear cover.

Collimation tool: Kích thước vừa với ê-cu M3. Dùng để collimation cho ống.

Các vật tư/phụ kiện bổ sung cần có:

• Ống PVC 3.5" Schedule 40, dài 6-7/8"

• Bu-lông lục giác M5 x 40mm và ê-cu: Dùng để lấy nét bằng cách dịch chuyển gương chính.

• Lò xo nén 0.6 x 7 x 30mm: Đẩy objective slide khi lấy nét.

• Vít M3 x 15mm, ê-cu & long đền (cần 3 bộ): Giữ gương chính trên các lò xo, cho phép collimation.

• Lò xo nén 0.5 x 6 x 10mm (cần 3 cái): Một phần của cơ cấu collimation.

• Diagonal 45 độ: Có trên AliExpress hoặc Amazon - https://www.amazon.com/SVBONY-Refractor-Catadioptric-Telescope-Astronomical/dp/B071CKG619/

• Vít M4 x 10mm và ê-cu (cần 2 bộ): Giữ diagonal trong diagonal holder.

• Slick Strips 3/4" x 4-1/2" (cần 3 miếng): Objective slide sẽ trượt trên các miếng này, dán bên trong ống và cách nhau 120º. https://www.amazon.com/Slick-Strips-Width-32-Thick/dp/B0035Y46GM

• Vít máy đầu bằng M4 x 16mm (flat-head), long đền & ê-cu (cần 2 bộ): Bắt strap dưới vào dovetail bar.

• Vít M3 x 12mm, ê-cu & long đền (cần 4 bộ): Bắt strap trên vào strap dưới.

• Vít gỗ đầu bằng No. 4 x 1/2" (cần 6 con): Bắt rear cover vào ống, và bắt bezel + meniscus cell vào ống.

Mình mua bộ lò xo nén assorted này trên Amazon: https://www.amazon.com/Compression-Assortment-Stainless-Different-Individual/dp/B09VZH6NS1/

Quy trình lắp ráp

OTA:

1. Dán slick strips vào mặt trong ống, chia đều cách nhau 120 độ. Dùng objective slide để canh vị trí. Đảm bảo objective slide trượt trên strips với lực cản thấp nhất.
2. Canh drill guide trùng với các slick strips. Khoan ba lỗ 3/32" xuyên qua các lỗ trên guide. Vát/countersink các lỗ này để vừa vít gỗ đầu bằng No. 4.
3. Trượt bezel vào đầu còn lại (đầu trước). Canh các lỗ trùng với các lỗ đã khoan ở phía sau. Khoan ba lỗ 3/32" theo các lỗ bắt trên bezel.
4. Che/mask phần ngoài ống và ba slick strips. Sơn xịt mặt trong bằng sơn đen mờ (flat black). Nhớ dùng loại sơn phù hợp cho nhựa.
5. (Tùy chọn) Che/mask hai đầu ống và sơn mặt ngoài theo màu bạn thích.

Cụm meniscus:

1. Luồn meniscus vào meniscus cell, để mặt lõm quay ra phía trước. Siết cố định bằng meniscus cell retainer.
2. Trượt cụm meniscus cell vào đầu trước của ống. Canh các lỗ trên cell trùng với lỗ trên ống. Bước này hơi khó; thử dùng kẹp giấy để dò một lỗ và xác nhận đã thẳng hàng.
3. Trượt bezel vào đầu trước của ống, cẩn thận đừng làm xê dịch meniscus cell. Bắt chặt bằng ba vít gỗ đầu bằng No. 4 x 1/2".

Cụm phía sau:

1. Cắm ba vít M3 x 15mm vào các hốc trên objective plate. Tạm giữ bằng một ít băng keo giấy xanh (blue painter’s tape).
2. Lật objective plate úp xuống, lắp ba lò xo nén 0.5 x 6 x 10mm vào các vít M3.
3. Cắm bu-lông lục giác M5 vào objective slide, đặt đầu lục giác nằm gọn trong hốc.
4. Cầm objective slide bằng bu-lông M5, hạ slide xuống objective plate, đảm bảo ba vít M3 chui qua đúng các lỗ.
5. Nhấn objective slide xuống để nén lò xo, rồi siết bằng ba long đền M3 và ê-cu. Chỉ vặn ê-cu đến khi lòi ra 1–2 vòng ren. Tháo băng keo giấy xanh.
6. Đặt một ê-cu M5 vào focusing knob.
7. Luồn lò xo nén 0.6 x 7 x 30mm vào bu-lông M5 trên objective slide.
8. Đặt rear cover lên cụm gương chính sao cho bu-lông M5 đi qua lỗ lớn, và ba vít collimation thẳng hàng với ba lỗ collimation.
9. Vặn focusing knob vào bu-lông M5.
10. Lắp gương vào ống trung tâm của objective plate.
11. Đặt mirror washer lên ống trung tâm của objective plate, để cạnh vát quay xuống.
12. Vặn baffle tube vào objective plate. Siết vừa tay, đừng siết quá.

Lắp ráp hoàn thiện:

1. Đưa cụm phía sau vào trong ống, canh các rãnh trên objective slide khớp với slick strips. Bắt rear cover bằng ba vít gỗ đầu bằng No. 4 x 1/2".
2. Bắt hai strap dưới vào dovetail bar bằng hai vít đầu bằng M4 x 16mm và ê-cu.
3. Bắt strap trên vào strap dưới bằng bốn vít M3 x 12mm, ê-cu và long đền. Để lỏng.
4. Đặt ống kính (telescope) vào trong straps rồi siết chặt các vít M3.
5. Hướng ống vào một bề mặt sáng, trơn/không họa tiết, nhìn qua lỗ phía sau và chỉnh ba vít collimation đến khi hình ảnh baffle tube, gương và điểm secondary đồng tâm.
6. Cắm ba collimation covers vào các lỗ collimation.
7. Lắp hai ê-cu M4 vào diagonal holder. Vặn hai vít M4 x 10mm vào ê-cu.
8. Vặn diagonal holder vào rear cover.
9. Đưa diagonal vào holder và siết giữ bằng các vít M4.

Khi không dùng, bạn có thể vặn cover vào bezel (hoặc dew shield).

Print Settings

Printer Brand:

Creality

Printer:

CR-10S

Rafts:

No

Supports:

No

Resolution:

0.12 - 0.28

Infill:

20%

Filament: Inland PLA+

Black

Notes:

Mình in các chi tiết có ren ở độ phân giải theo trục Z 0.12mm. Gồm:

• Meniscus cell
• Meniscus retainer
• Objective plate
• Baffle tube
• Rear cover
• Diagonal holder
• Bezel
• Cover

0.16mm có thể vẫn ổn cho các món này, trừ baffle tube và objective plate; phần ren này rất mịn.

Các chi tiết khác có thể in ở 0.2mm hoặc 0.24mm.

Mình cũng thấy kết quả rất ổn khi dùng Adaptive Layer trong Cura với layer danh định 0.20mm và độ lệch 0.08mm (0.12–0.28mm)
