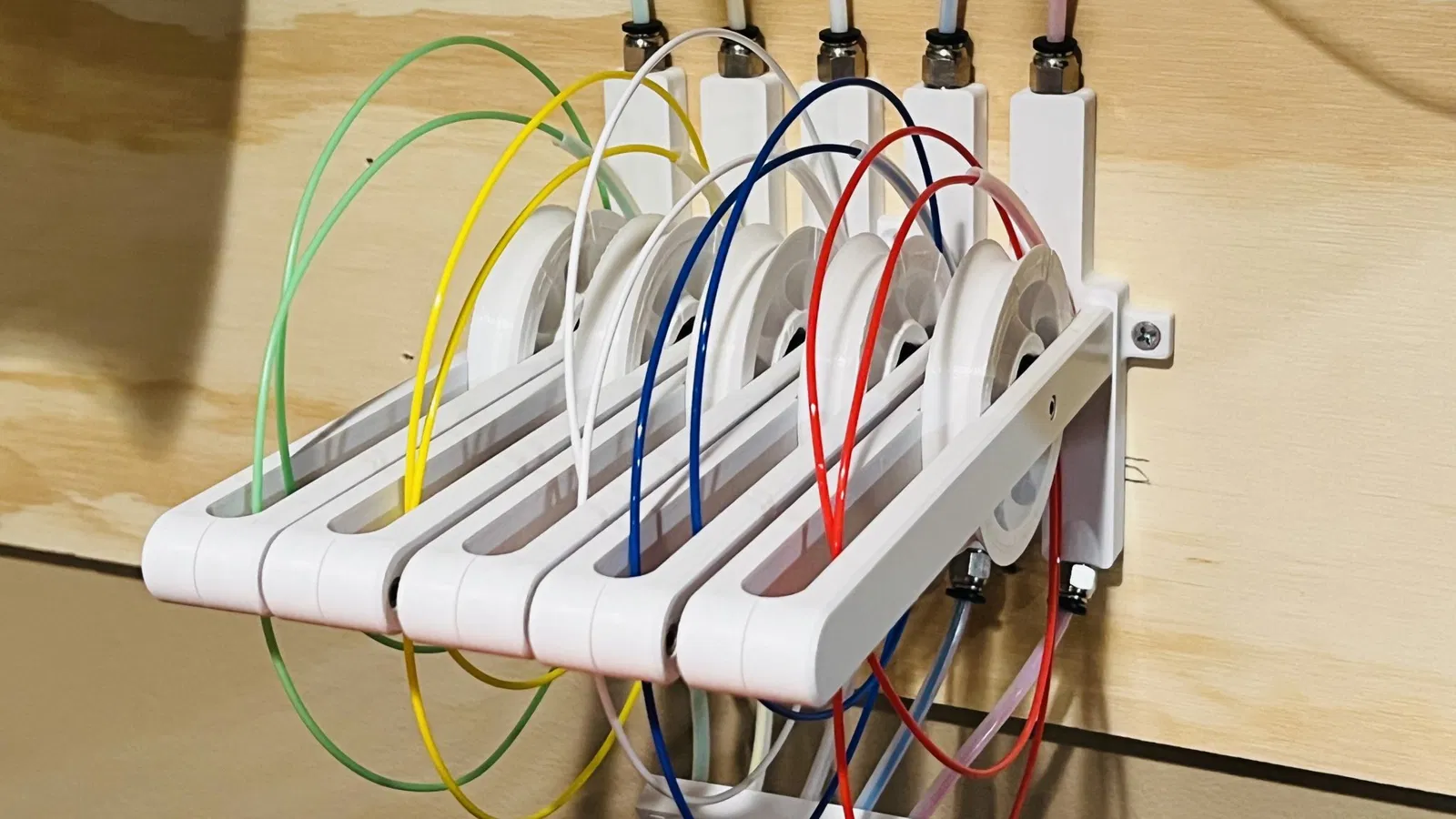

Bộ đệm filament 5 bánh xe cải tiến cho máy in 3D

Đây là một cải tiến trên thiết kế Bộ đệm 5 bánh xe cho MMU2 xuất sắc. Những cải tiến đáng kể nhất: - Sử dụng các đầu nối nhanh ống PTFE M10 ngăn không cho các ống trượt ra ngoài.

• Vừa khít hơn giữa bánh xe và các cánh tay, ngăn không cho filament bị kẹt.
• Lỗ vít bổ sung cho thân giữ bi bạc đạn/bánh xe.
• Lỗ gắn, (như cũng vậy).
• Có thể in dưới dạng một đơn vị (tức là, một filament) hoặc kết hợp. Điều này có thể được sử dụng với bánh xe nguyên bản từ thiết kế Bộ đệm 5 bánh xe cho MMU2 (được bao gồm trong phần Tệp) hoặc sử dụng bánh xe cải tiến (cũng được bao gồm trong phần Tệp) mặc dù tôi chưa thử nghiệm điều đó. Để thiết lập 5 filament đầy đủ, hãy in (không cần hỗ trợ): - 1x Cơ sở kết hợp
• 5x Dọc
• 5x Bánh xe (hoặc phiên bản gốc hoặc phiên bản cải tiến) Ngoài ra, bạn sẽ cần: - 20x vít M3 x 10mm
• 10x giá đỡ ống PTFE PC4-M10
• 5x bi bạc đạn 608, một cho mỗi bánh xe
• Một đoạn ống PTFE 3mm ID x 4mm OD tốt

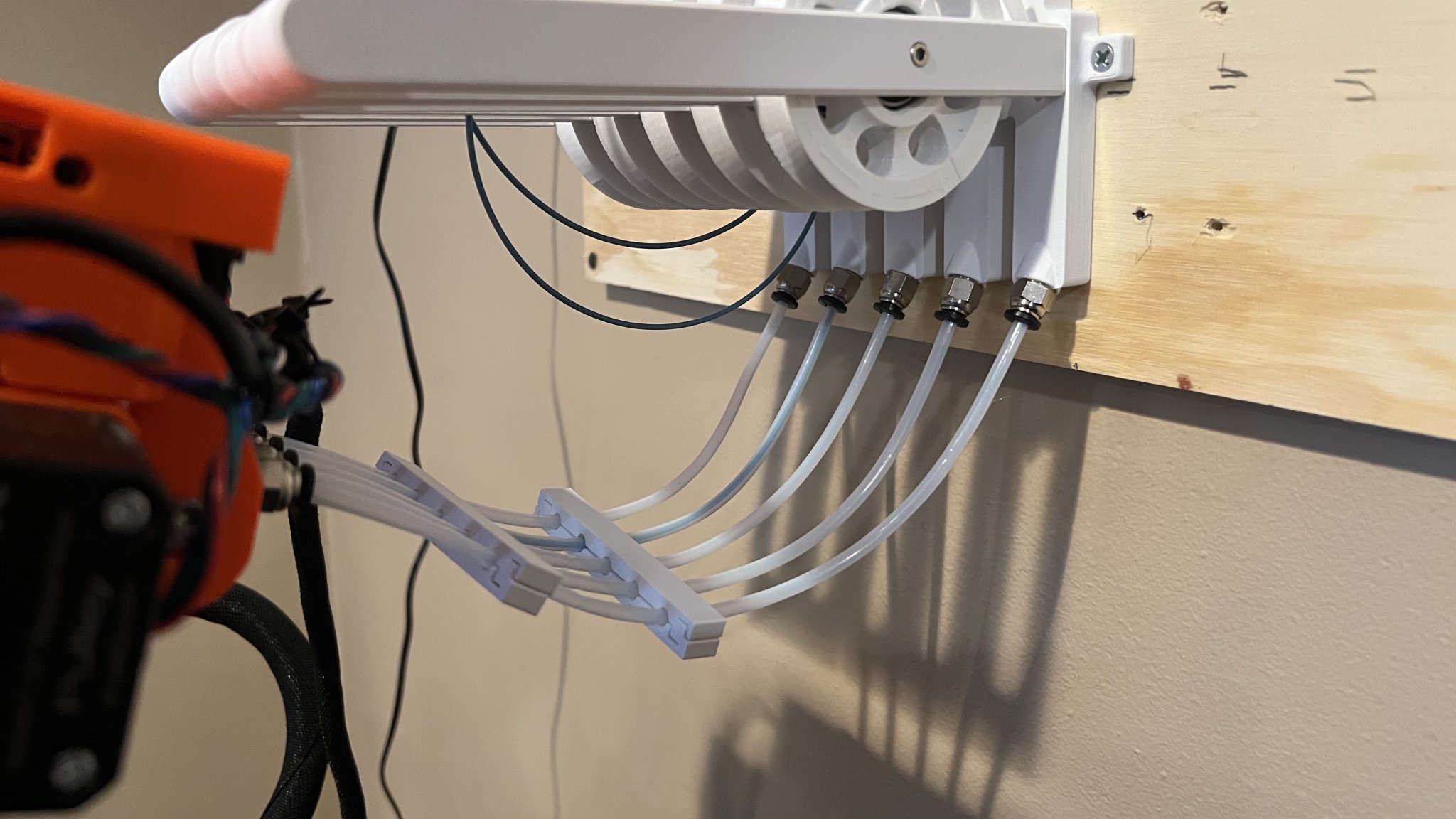

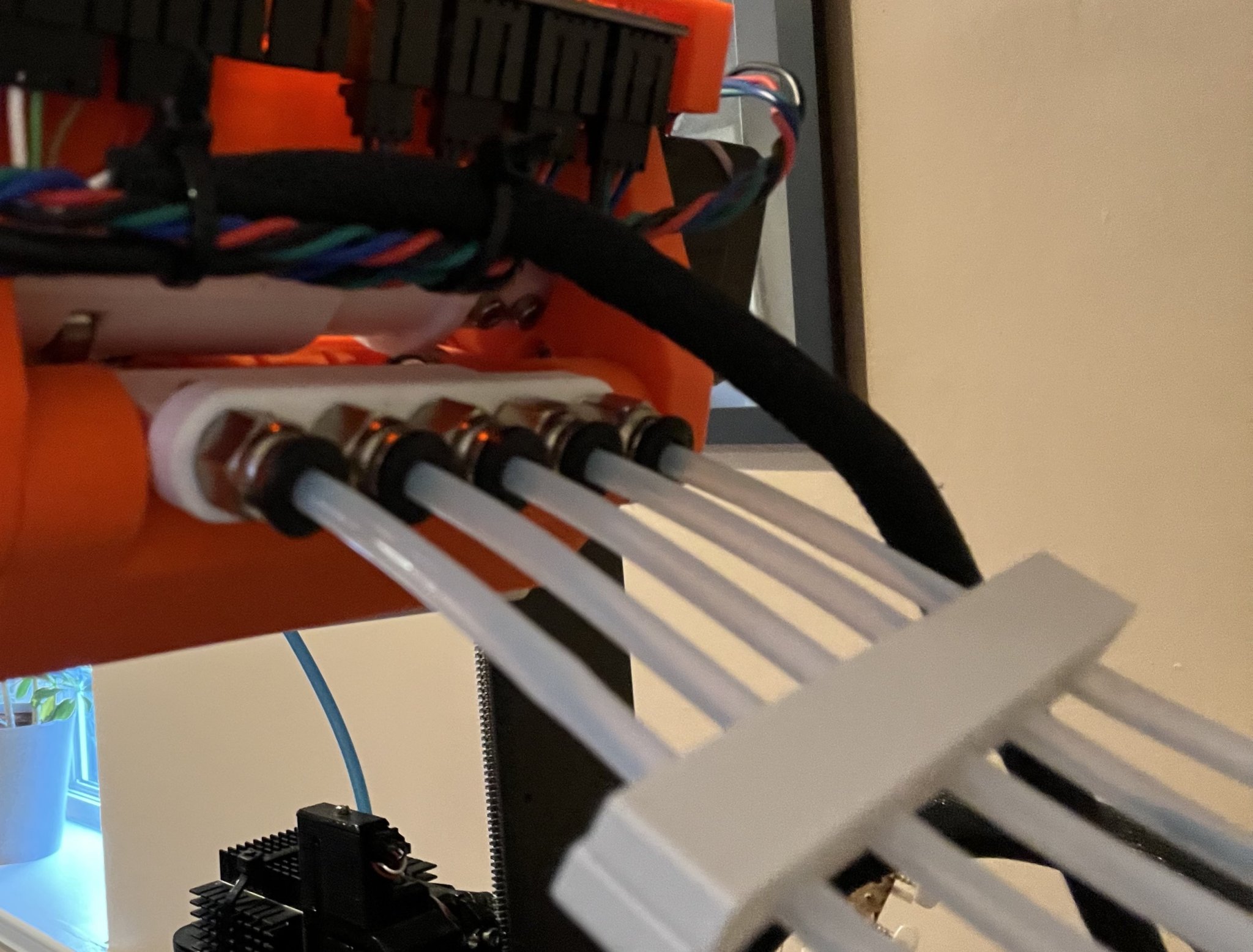

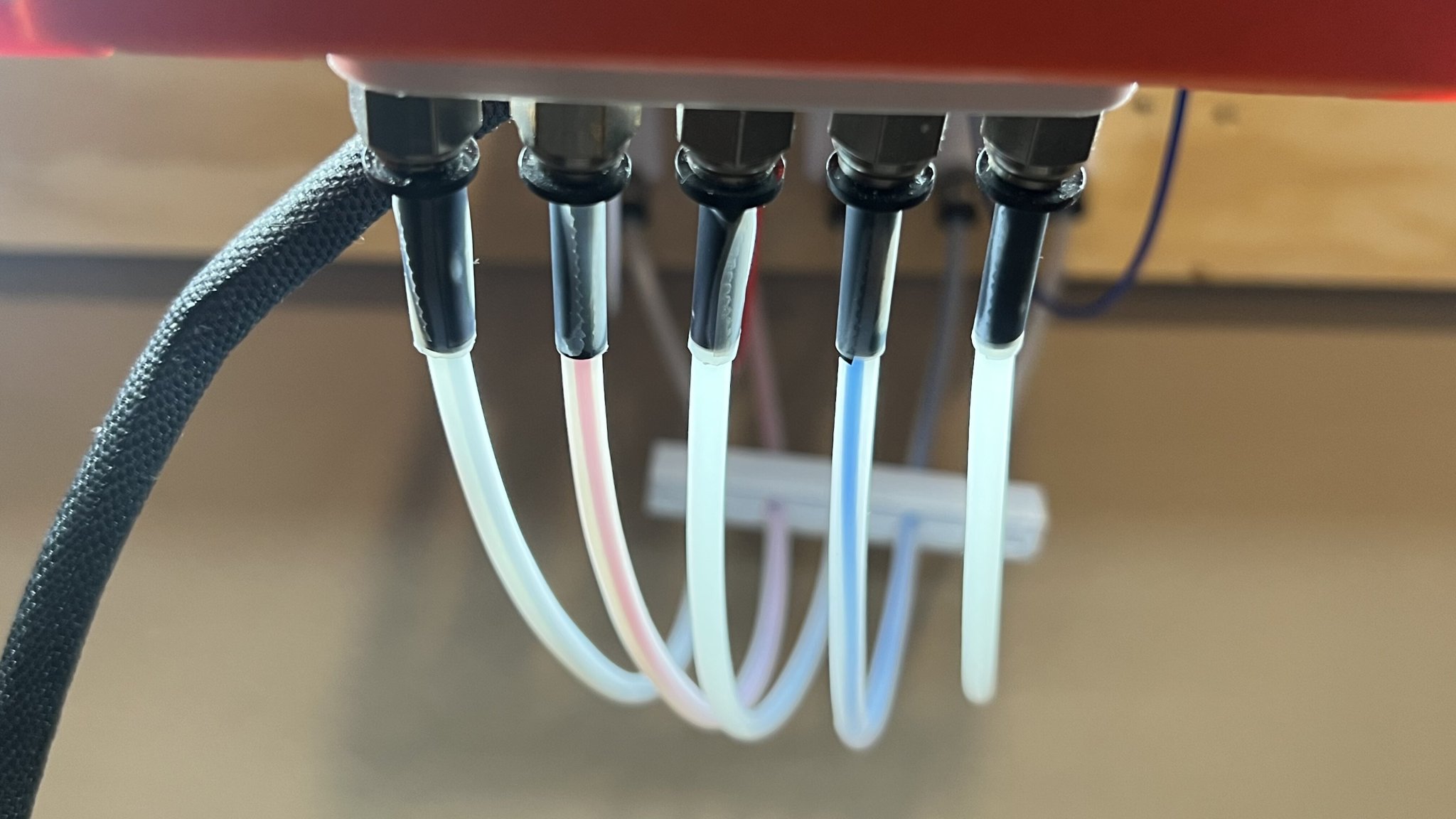

• Một hoặc nhiều bộ tách ống PTFE Rõ ràng, đối với thiết lập filament đơn, bạn cần in 1x Cơ sở cá nhân và giảm các bản in khác cho phù hợp. Bạn nên sử dụng bộ chuyển đổi passthrough MMU2S cải tiến, và kết nối đầu ra của bộ đệm này trực tiếp vào MMU2S. Không nên có sợi filament "mở" nào giữa bộ đệm này và MMU2S. Nói cách khác, chỉ nên có ống PTFE giữa bộ đệm và MMU2S. Bạn cần ngăn chặn các ống PTFE bị kéo vào MMU2S quá xa. Một cách để làm điều này là quấn một ít băng dính quanh ống nơi nó tiếp xúc với MMU2S. (Một bức ảnh được đính kèm.) Cuối cùng, xin lưu ý những điều sau: - Bạn cần giữ 3 đầu của ống PTFE ngắn nhất có thể: - Phần ở trên cùng, nơi sợi filament được cấp vào từ cuộn - Đầu còn lại của ống PTFE đó, nhô ra hướng về bánh xe - Đầu ống PTFE lơ lửng trên bánh xe
• Giữ cho những đoạn này ngắn sẽ ngăn sợi filament bị uốn sang một bên và bị mắc kẹt ở phía sai của các bánh xe.
• Bạn có thể cần làm sạch các lỗ vít khỏi bất kỳ dư lượng filament nào.
• Nếu bạn thấy không thể vặn chặt vít M3 10mm để siết bánh xe giữa các thanh thẳng đứng, bạn có thể cần khoan (!) mở các lỗ vít trong thân giữ ổ bi/bánh xe.

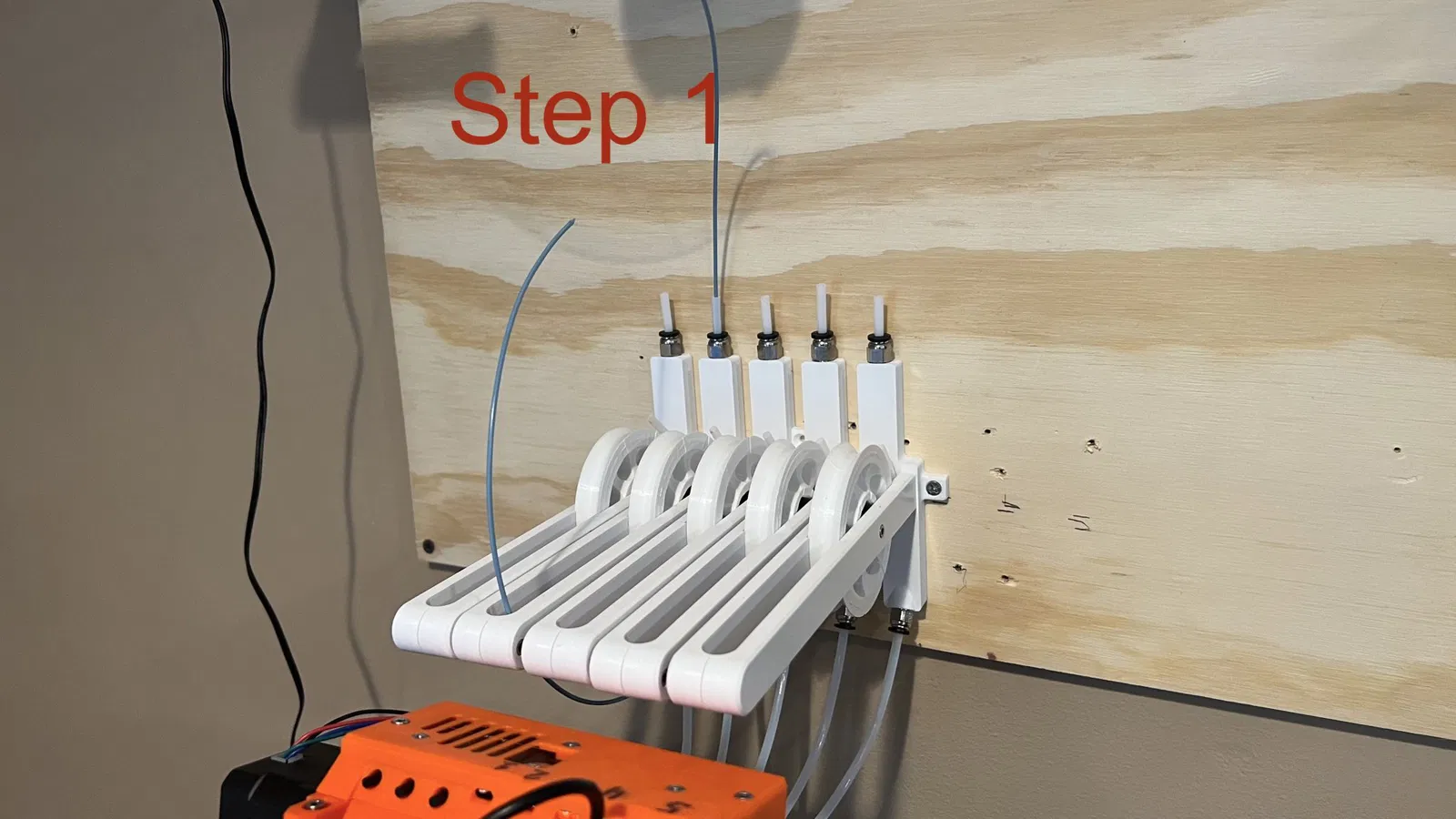

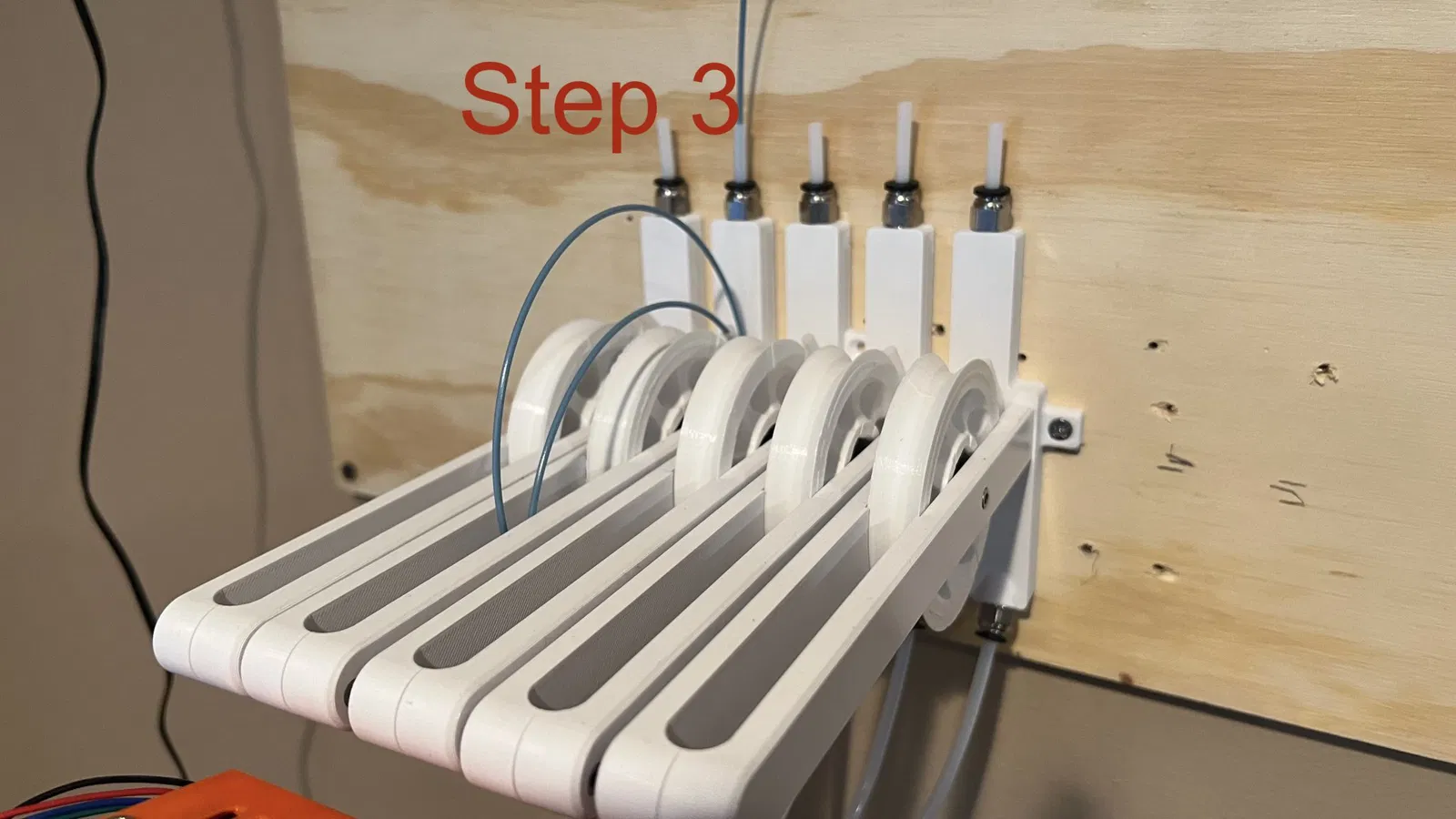

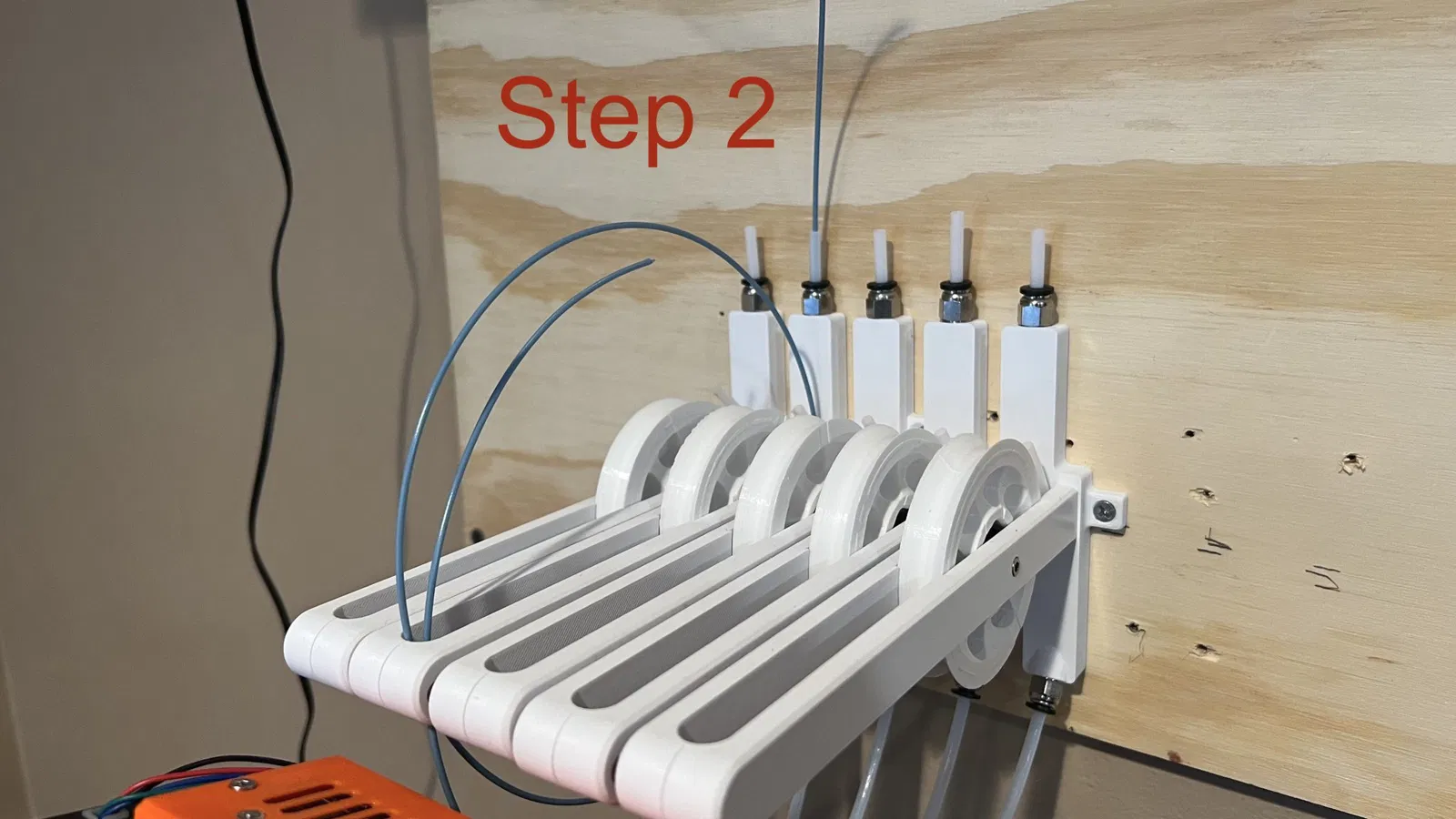

• Hãy xem bức ảnh: đảm bảo quấn sợi filament hai lần quanh bánh xe.
• Tôi đã viết một số kinh nghiệm để làm cho MMU2S hoạt động trơn tru.
• Tôi khuyên bạn nên sử dụng điều này kết hợp với giá đỡ cuộn filament treo tường của tôi.
