Mẫu thử nghiệm kích thước ngàm gắn Garmin Varia cho yên WTB Rocket

Mẫu thử nghiệm ngàm gắn đèn Garmin Varia cho yên xe WTB Rocket

Đối với những anh em đam mê bộ môn xe đạp, việc lắp đặt phụ kiện an toàn như đèn cảnh báo Garmin Varia phía sau yên xe là cực kỳ quan trọng. Mẫu in 3D này được thiết kế đặc biệt như một phiên bản thử nghiệm (test piece) để giúp anh em kiểm tra chính xác kích thước ray của yên xe WTB Rocket (phiên bản Medium 142mm). Thay vì in toàn bộ một ngàm gắn phức tạp ngay từ đầu, việc sử dụng các mẫu thử kích thước này sẽ giúp tiết kiệm đáng kể thời gian và nhựa in, đảm bảo sự tương thích hoàn hảo trước khi bắt tay vào chế tạo sản phẩm hoàn thiện cuối cùng.

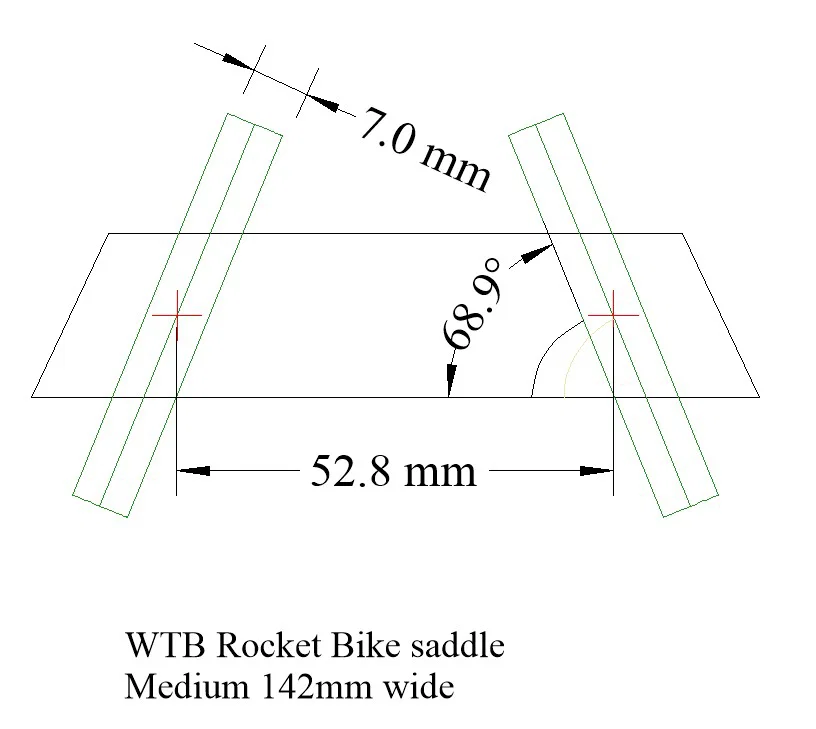

Việc xác định đúng khoảng cách và góc nghiêng của ray yên xe thường gây khó khăn do mỗi loại yên lại có thông số kỹ thuật riêng biệt. Mẫu thử này cung cấp các thông số hình học chuẩn xác với khoảng cách 52.8mm giữa hai ray và góc nghiêng 68.9 độ, giúp anh em dễ dàng đo đạc và ướm thử lên chiếc yên WTB Rocket của mình. Đây là bước đệm cần thiết để xây dựng một bộ ngàm gắn chắc chắn, không bị rung lắc khi di chuyển trên những cung đường gồ ghề, từ đó giữ cho đèn Garmin Varia luôn ở vị trí tối ưu để cảnh báo các phương tiện phía sau.

Khi in mẫu thử nghiệm này, anh em cần lưu ý một số điểm quan trọng để đảm bảo kết quả đo đạc chính xác:

• Chất liệu in: Nên dùng nhựa PLA hoặc PETG với độ cứng cao để mẫu thử không bị biến dạng khi lắp vào ray yên.
• Độ phân giải (Layer height): Nên để layer height ở mức 0.2mm để đảm bảo độ chi tiết và bề mặt đủ phẳng để đo đạc.
• Kiểm tra kích thước: Sau khi in xong, hãy dùng thước kẹp để đo lại khoảng cách 52.8mm và độ rộng 7.0mm giữa các ray xem có sai số không, vì máy in 3D có thể có độ co ngót nhựa tùy loại.
• Mục đích sử dụng: Đây chỉ là mẫu dùng để kiểm tra thông số (test piece), không nên dùng làm ngàm gắn thực tế vì nó thiếu các chốt khóa an toàn.
• Tối ưu hóa: Nếu mẫu thử chưa khớp hoàn toàn, hãy điều chỉnh thông số kích thước trên phần mềm CAD dựa trên sai số thực tế thu được từ bản in này.
• Lời khuyên: Hãy in với độ dày thành (wall line count) từ 3-4 lớp để mô hình đủ cứng cáp trong quá trình thao tác.

Hy vọng mẫu thử này sẽ là công cụ đắc lực giúp anh em tự tay chế tạo được ngàm gắn đèn ưng ý nhất cho chiếc xe đạp yêu quý của mình.
