Giá/khay giữ Hotend Assembly cho Mk4 và XL

Chỗ để cất các cụm hotend Mk4 hoặc XL đã lắp sẵn.

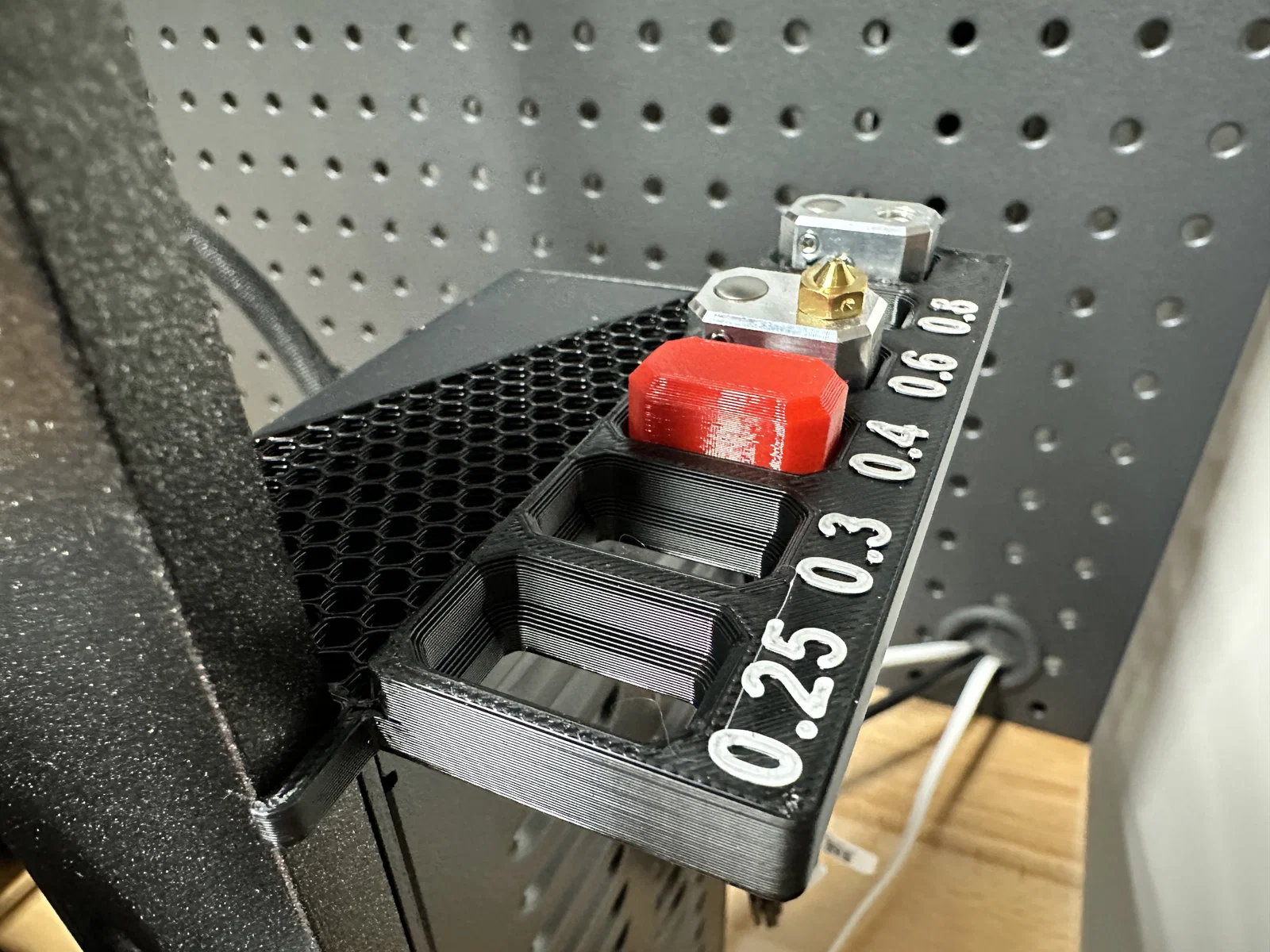

Cập nhật 08-24-23: Thêm một dummy heater block để làm dấu nhận biết đang dùng nozzle nào. Chỉnh nhẹ độ sâu của các khe để dễ cầm/kéo hotend ra hơn.

(Vì lý do nào đó phần preview của Mk4.3mf nhìn hơi kỳ, do cái modifier mình dùng để tạo họa tiết honeycomb đang bị hiển thị thành khối đặc).

Mk4 và XL có tùy chọn “quick-swap” để thay nozzle bằng cách đổi cả cụm hotend assembly (Prusa heater block, Prusa nozzle, thermistor và heater).

Thiết kế này có các khe cho toàn bộ kích cỡ nozzle hiện Prusa đang bán, cộng thêm 1 khe dự phòng, ví dụ để cất nozzle adaptor, một ObXidian hotend, v.v.

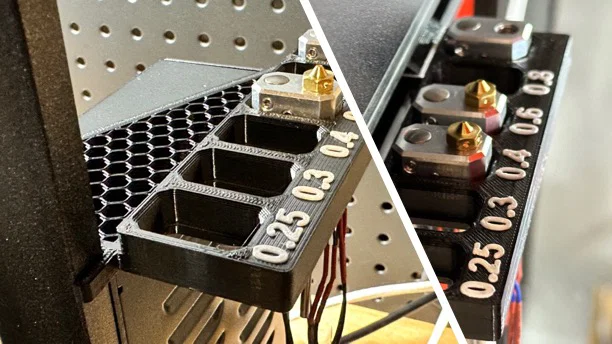

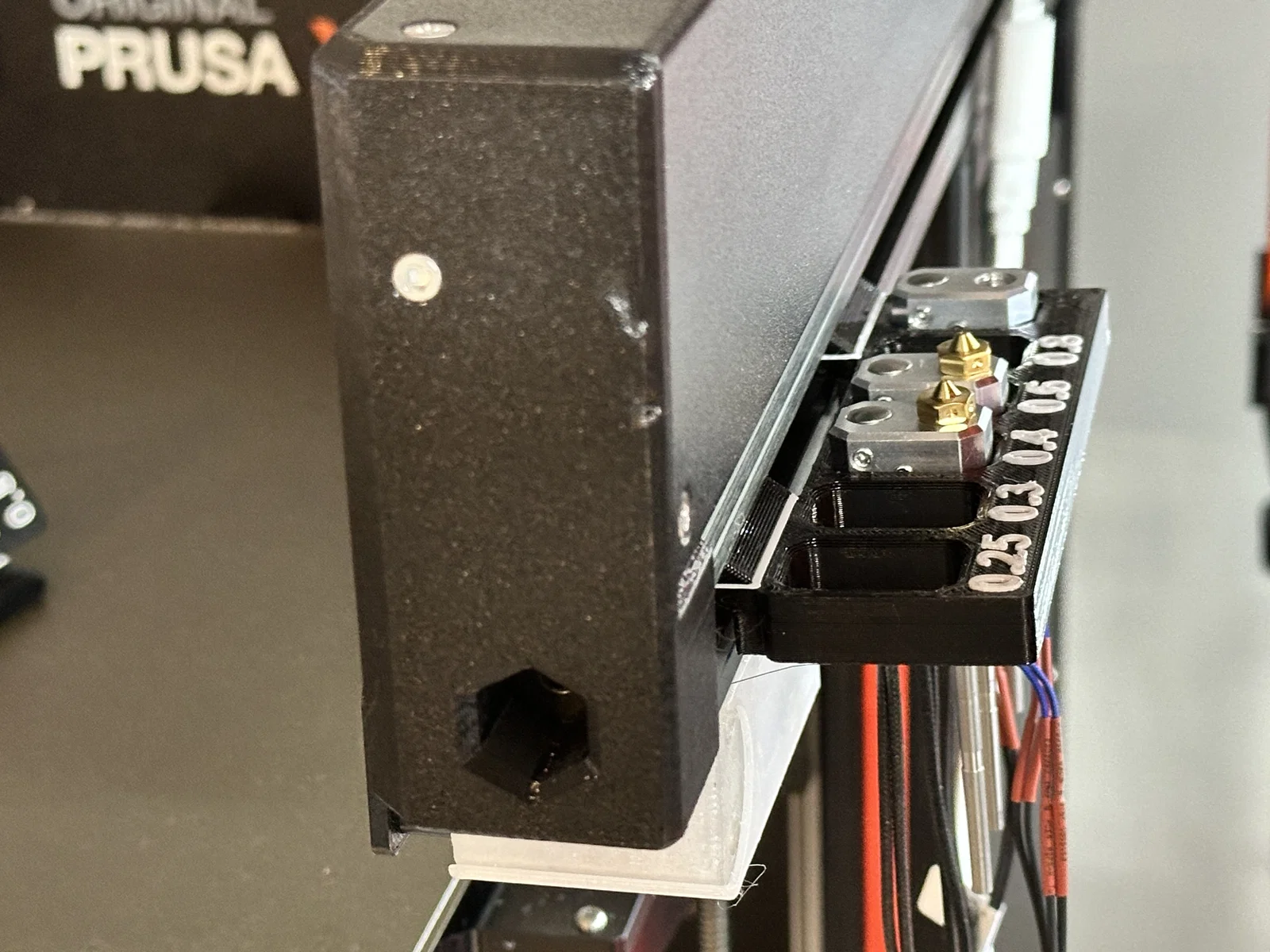

Có 2 phiên bản. Bản Mk4 kẹp (clip) vào bên phải khung và nằm phía trên PSU. Bản XL trượt vào thanh 3030 extrusion phía trên bên phải.

Xem file 3mf để biết các setting khuyến nghị. Bản Mk4 dùng modifier mesh để tạo họa tiết honeycomb kiểu Prusa.

Có kèm file Fusion 360 và STEP.

Cập nhật 08-21-23: Mình đã upload nhầm file 3mf cho bản Mk4. Đã sửa.
