TheSummit - Ví tối giản mỏng (card holder/money clip)

Mới đây có một người bạn thách mình thiết kế và in một cái ví tối giản (minimalist wallet) dựa trên một mẫu khá nổi tiếng nhưng mắc tiền mà bạn ấy thấy online. Dù ngoài kia cũng có nhiều mẫu kiểu này để in sẵn rồi, mình vẫn nhận kèo để thử coi có thể “đào” mấy món nhỏ nhỏ kỳ lạ này sâu tới cỡ nào trong cái rabbit hole của nó.

Nào là thắc mắc khác nhau giữa ví với card holder… rốt cuộc mình thật sự cần mang theo những gì?… chỉ là tiền thôi hả?… mình muốn nhét gì trong túi?… sao không xài luôn cái túi quần?… ai cũng có túi quần không?… ví có phải là một cái “túi di động” không?… thôi dừng lại…

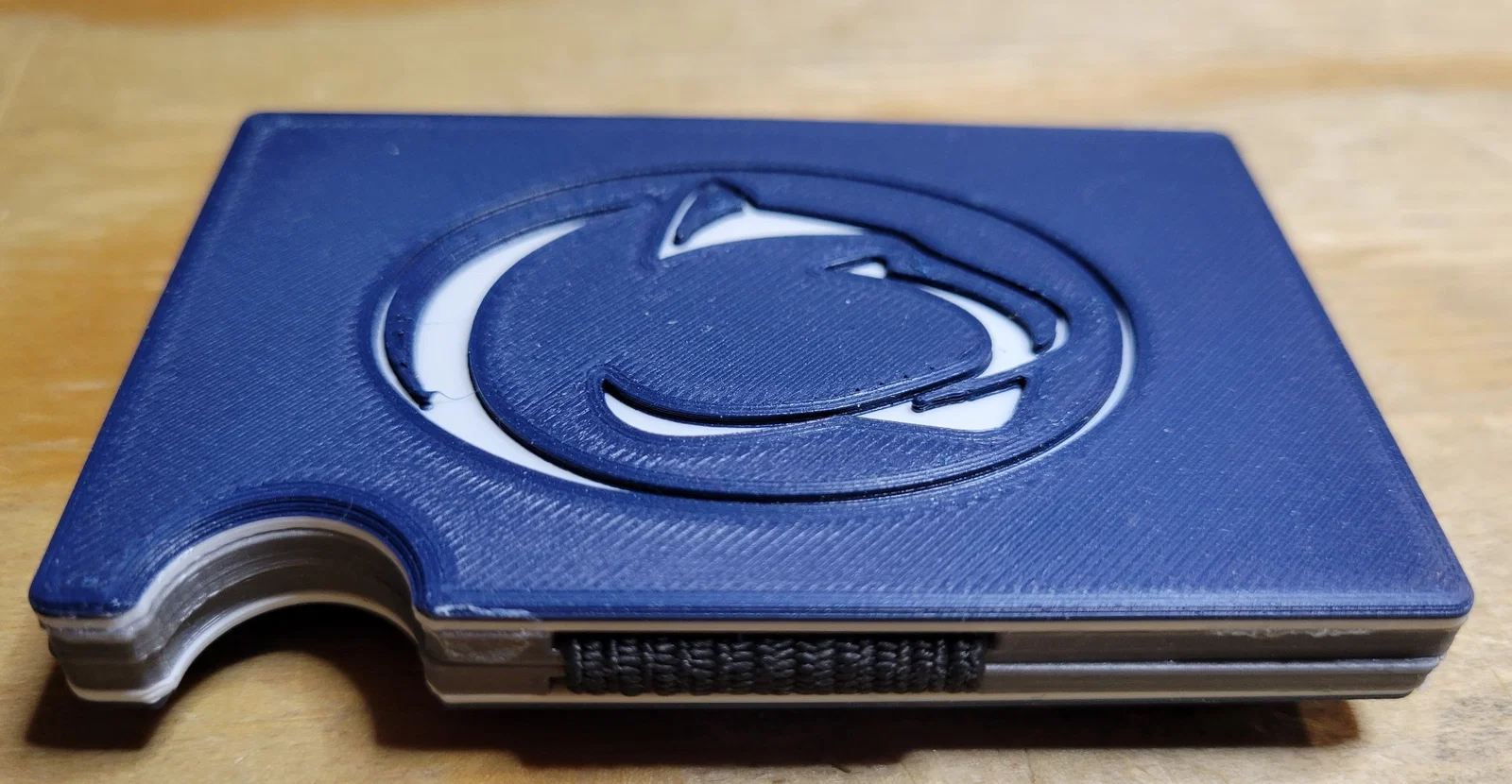

Mình làm thiệt, mà chắc hơi quá. Vậy nên xin giới thiệu “TheSummit”. Một cái ví tối giản mà chắc chắn là không hề mượn nhiều chi tiết thiết kế từ cái ví tối giản nổi tiếng kia (của mình “cao” hơn mà, với lại né được mấy liên tưởng ngộ về chữ “fold”.)

Thiết kế này cũng có vài cái phải tính trước, và qua những mẫu mình từng thấy, có vài “bẫy” cần giải thích luôn:

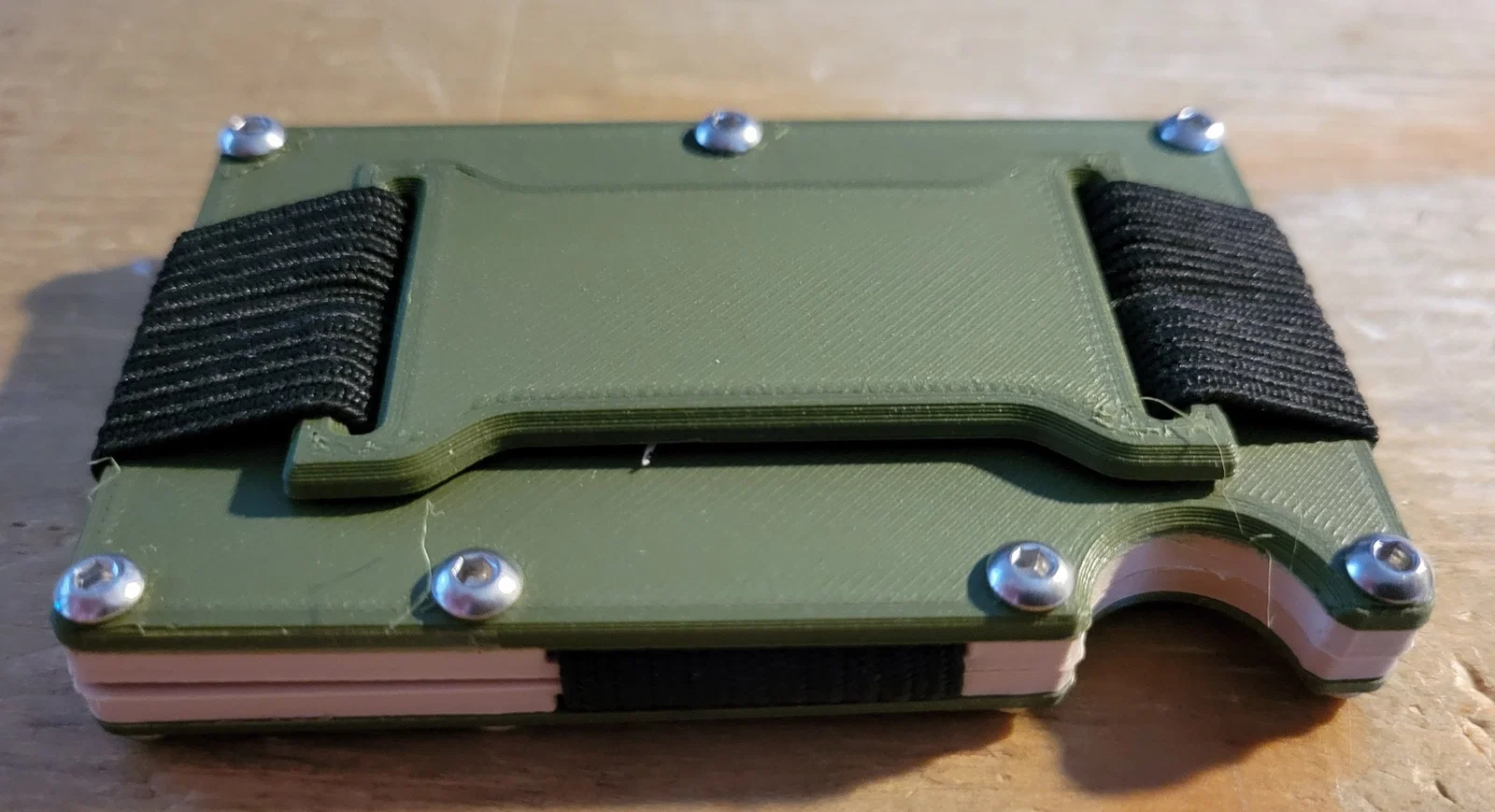

1. Đúng, có ốc; và đúng, lỗ ốc không phải counter sunk. Bản dùng ốc nguyên gốc dùng 14 con ốc máy M3 dài 4mm (machine screws). Bạn cần kẹp (sandwich) dây thun (elastic) giữa hai tấm. Dây được gập đôi ở vài chỗ—mà cộng thêm đường may thì sẽ dày lên—nên cần độ chắc để giữ mọi thứ lại. Ốc đầu tròn (pan head) giúp lỗ ốc nhỏ hơn, và phần xung quanh lỗ vẫn dày, cứng cáp. Với lại đầu ốc cũng tạo một điểm nhấn thiết kế riêng của mình.
2. May vá có thể khó với những ai ít/không may. Mình cố làm cho “dễ tương đối” mà vẫn chắc (vì thẻ với tiền của bạn nằm trong đó mà). Dây thun thì dễ kiếm và ráp cũng không quá tệ—NHƯNG—nếu bạn muốn, bạn có thể mua dây thun thay thế (replacement elastics) dành cho cái ví nổi tiếng kia (giá cũng rẻ bất ngờ) và nó sẽ dùng được với mẫu này.

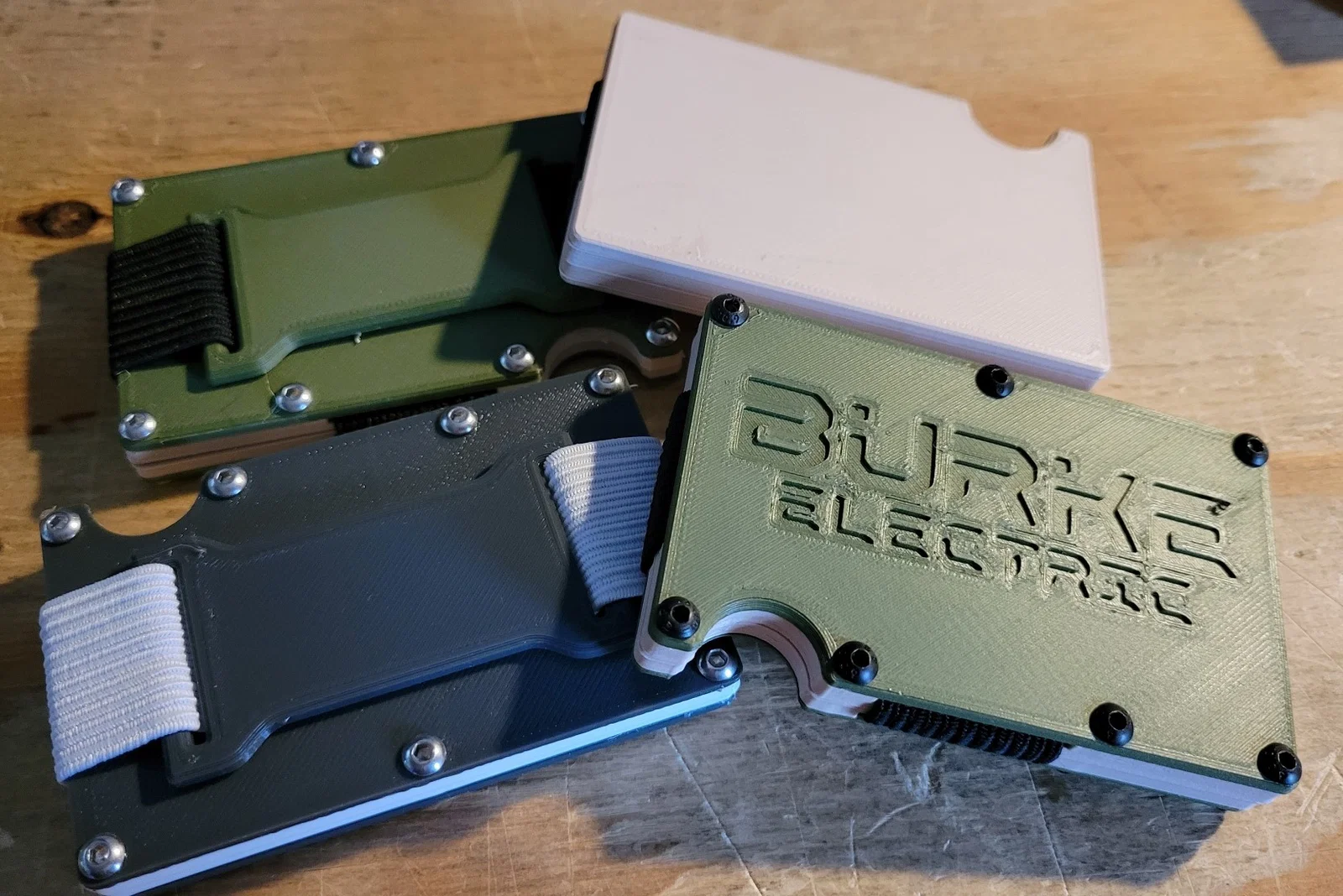

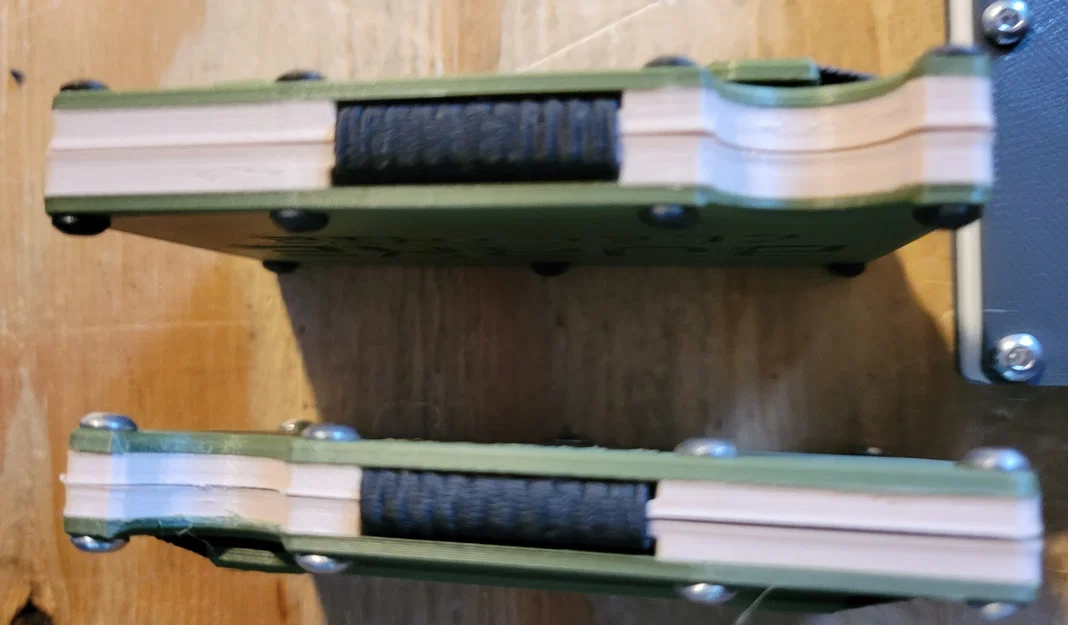

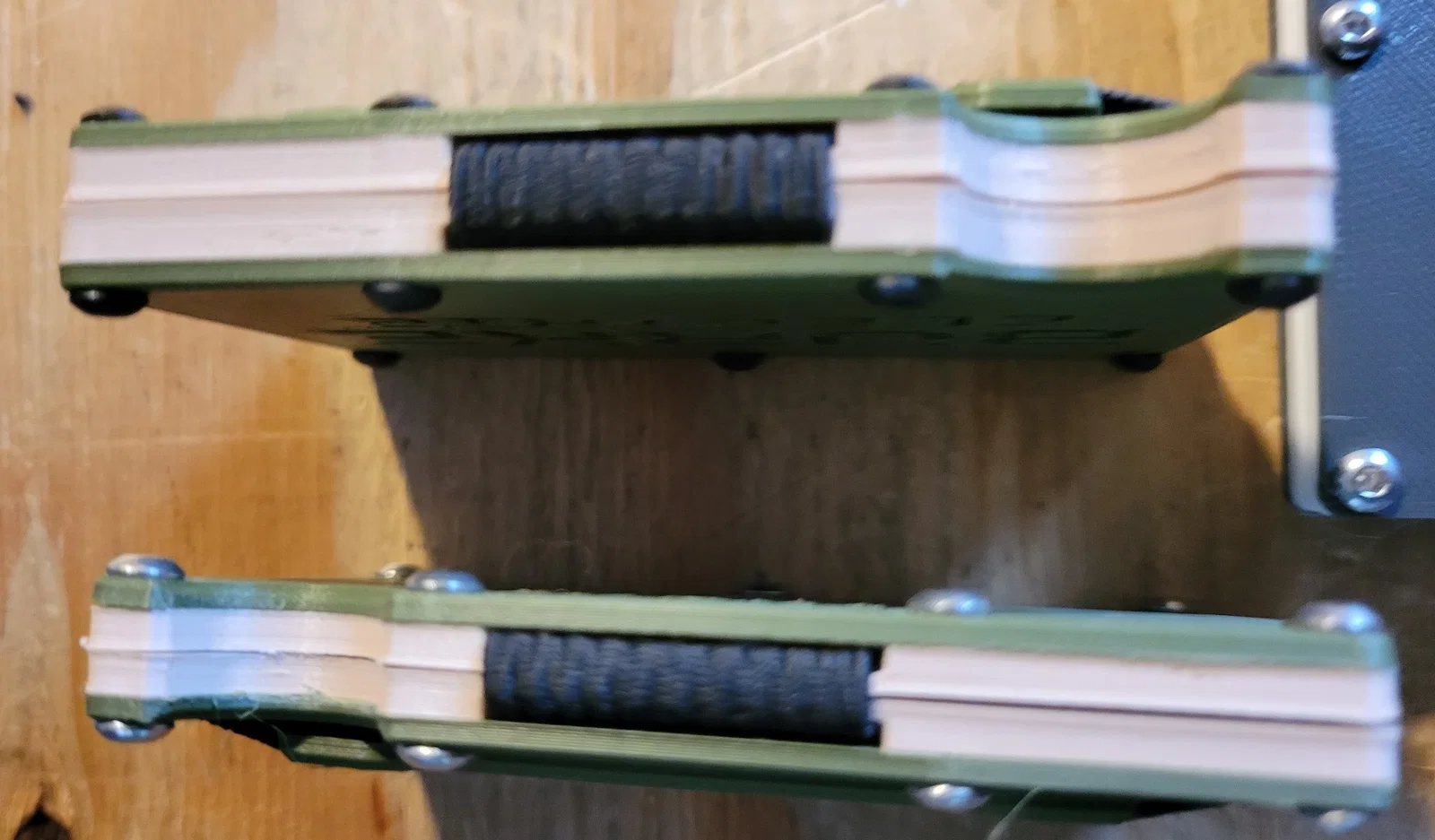

3. Cái ví phải mỏng, mà vẫn đủ bền để xài hằng ngày. Hai tiêu chí cộng lại thường khó đạt với đồ in 3D. Mình thử nhiều vòng chỉnh độ dày và chốt lại như hiện tại. Nếu in với infill 50% thì bản thường không phải lo khi bỏ túi trước (front pocket). Nếu bạn hay vận động hoặc muốn bỏ túi sau, mình sẽ chọn bản “Thick” (đáy dày hơn 1mm). Mình làm cả hai cho bạn mình (làm thợ điện) để bạn ấy tự chọn.

Danh sách vật liệu:

1. Tối thiểu 400mm dây thun bản 1 inch hoặc 25mm — mình dùng loại này — ở Mỹ thì nhiều cửa hàng cũng có. Mình tìm được cả màu Đen và Trắng để phối màu đa dạng hơn.
2. 14 con ốc máy M3 4mm đầu tròn (pan head) (7 con mỗi bên)
3. Keo CA loại chắc (cyanoacrylate) nếu bạn chọn bản không dùng ốc.
4. Kim và chỉ để may dây thun

Cách làm TheSummit:

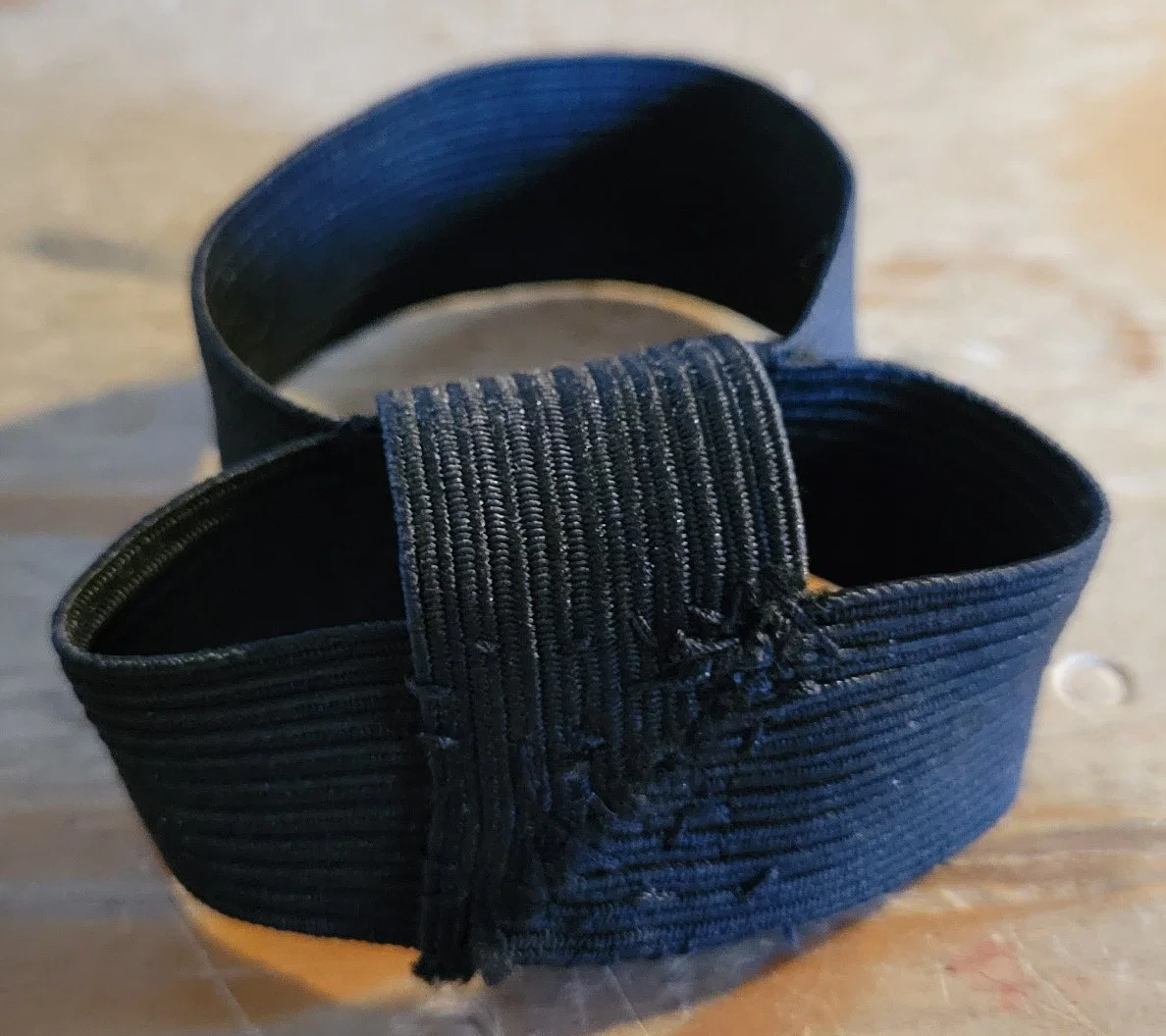

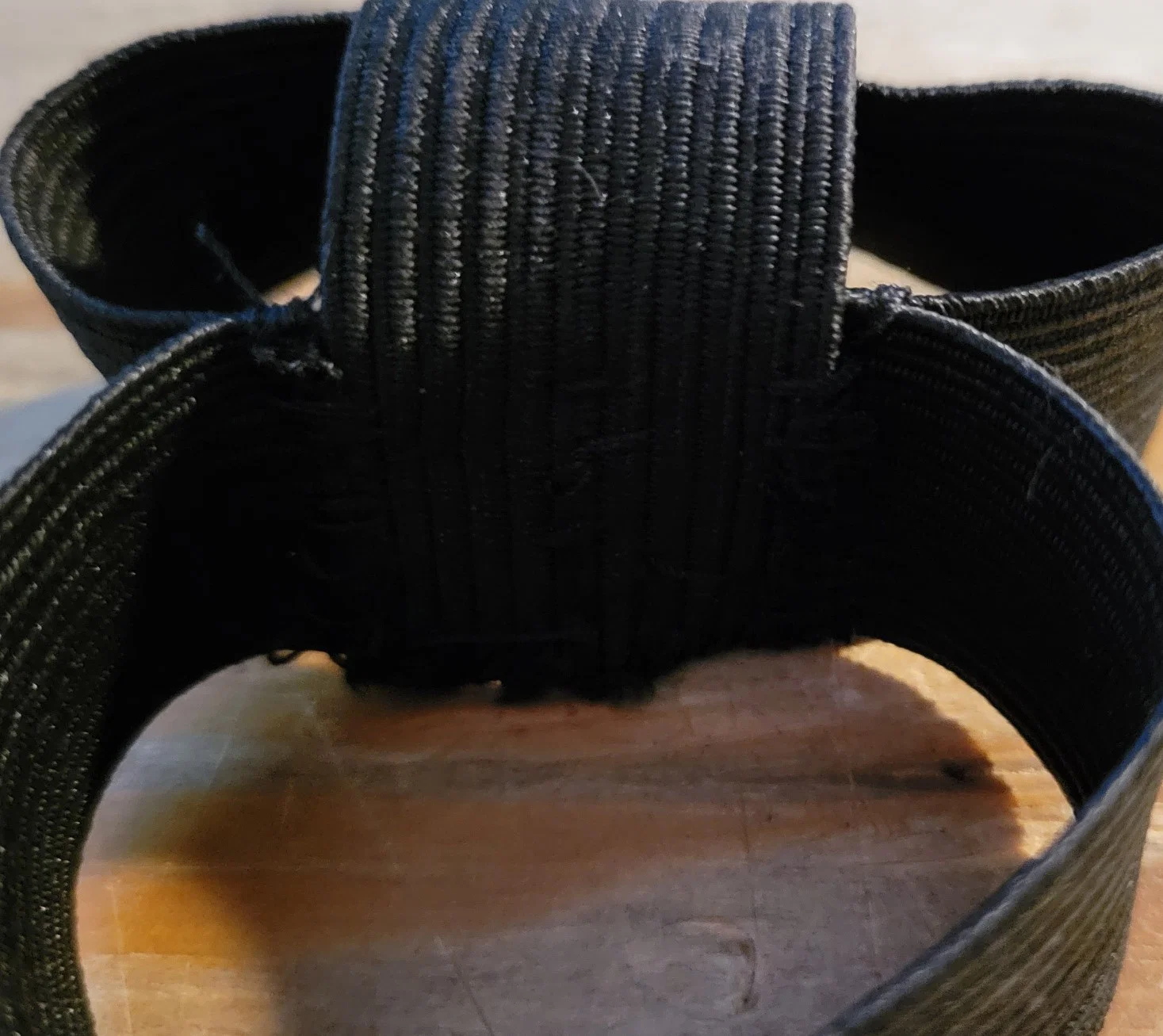

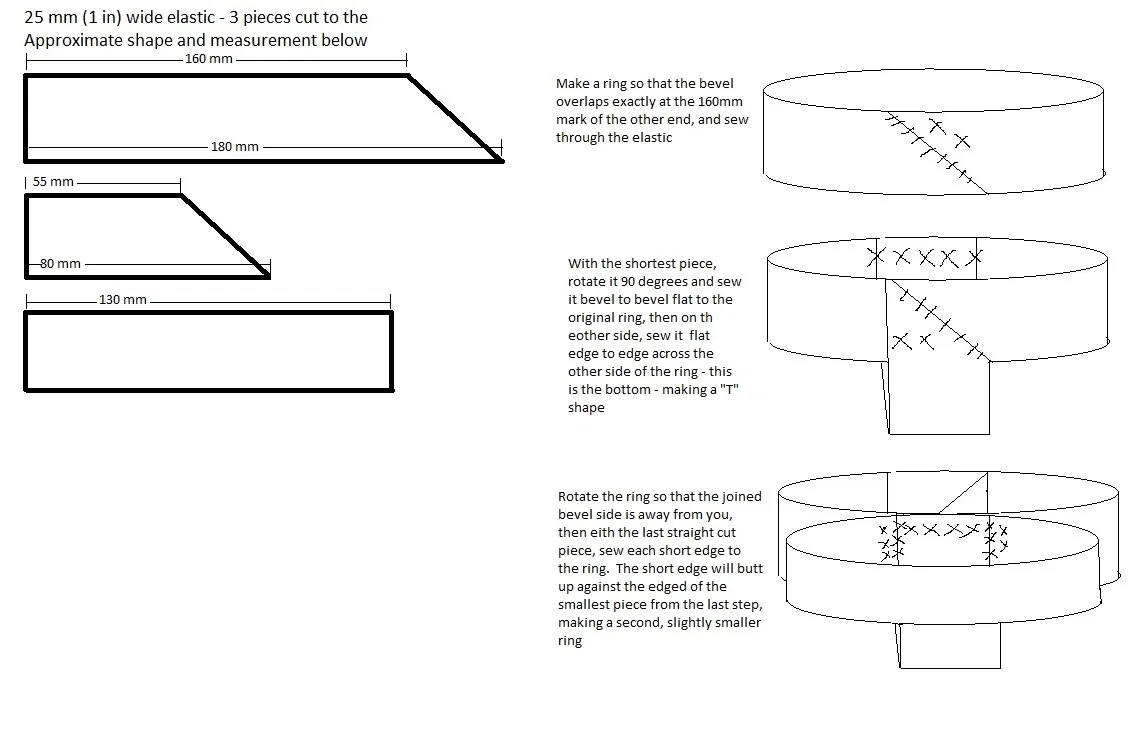

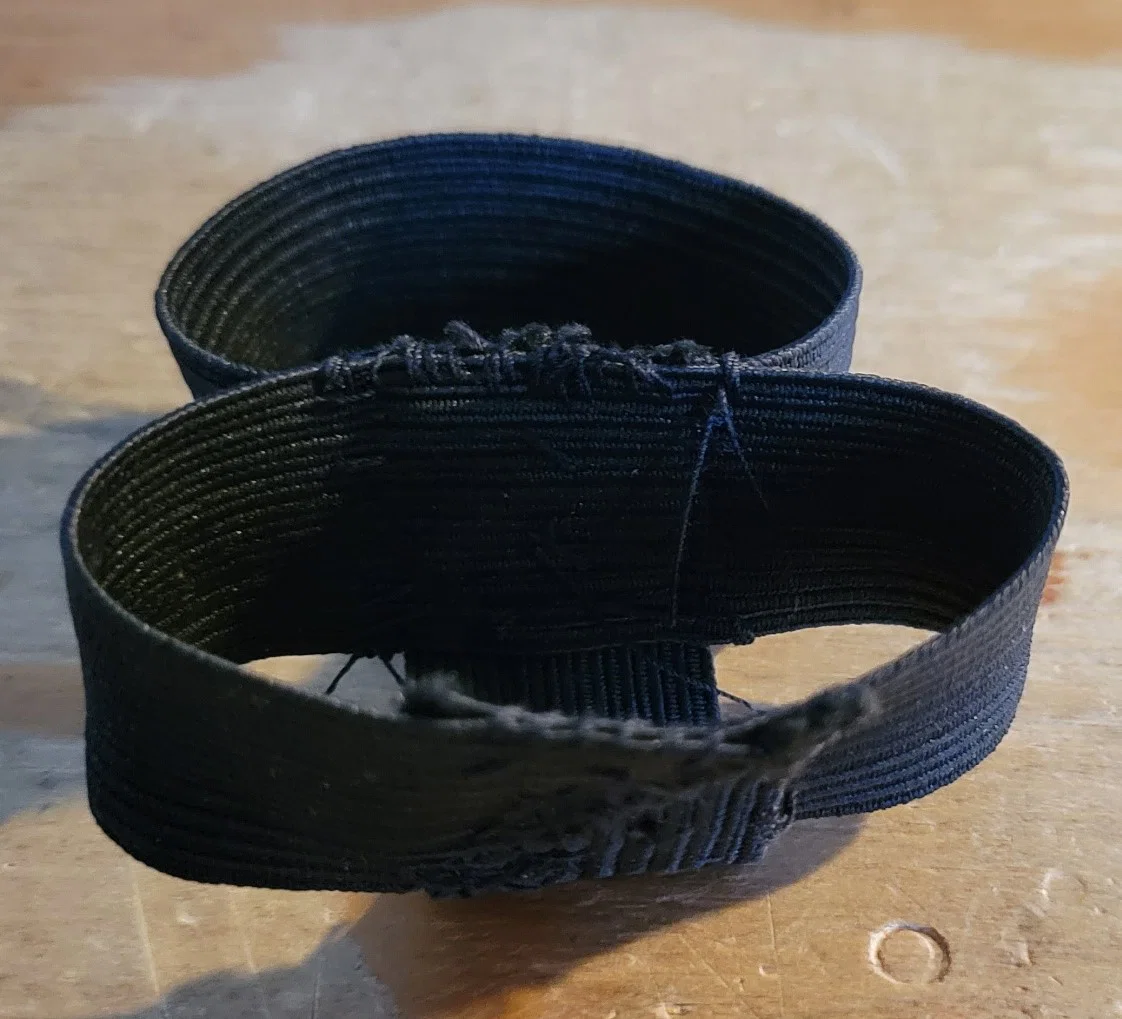

1. May dây thun. Một trong các hình phía trên là bản vẽ MS Paint hơi “thảm hoạ” nhưng giải thích được cách mình thấy hiệu quả (chưa chắc là tối ưu nhất). Cứ xem hình vẽ và ảnh chụp để làm theo. Nói chung bạn may kiểu gì cũng được, miễn tạo thành một vòng ôm quanh hai miếng base, kèm một đoạn vuông góc để ngăn thẻ bị đẩy tuột ra phía dưới. Vòng dây thêm ở bên ngoài là cho phần “money clip”, không thích thì bỏ cũng được. Mẹo ở đây là ráng may gọn nhất có thể (gọn hơn ví dụ trong ảnh của mình) để độ dày phần dây thấp nhất. Nếu muốn, bạn có thể mua dây thay thế sẵn cho loại ví kiểu này; vì kích thước tổng thể của ví này tương đương.
2. Chọn Thick hay Thin, và dùng ốc hay không dùng ốc — rồi in đúng bộ part tương ứng theo màu bạn thích. Mình có kèm file WALLET_STEPS.stp, chứa tất cả part trong một file. Bạn có thể dùng để customize hay remix tuỳ ý.
3. In xong hết thì luồn các miếng Base vào trong phần dây thun dạng chữ “T”. Nó sẽ khớp vô các rãnh, nhìn kiểu như… cái ví mới mặc cái quần lót tí hon vậy.

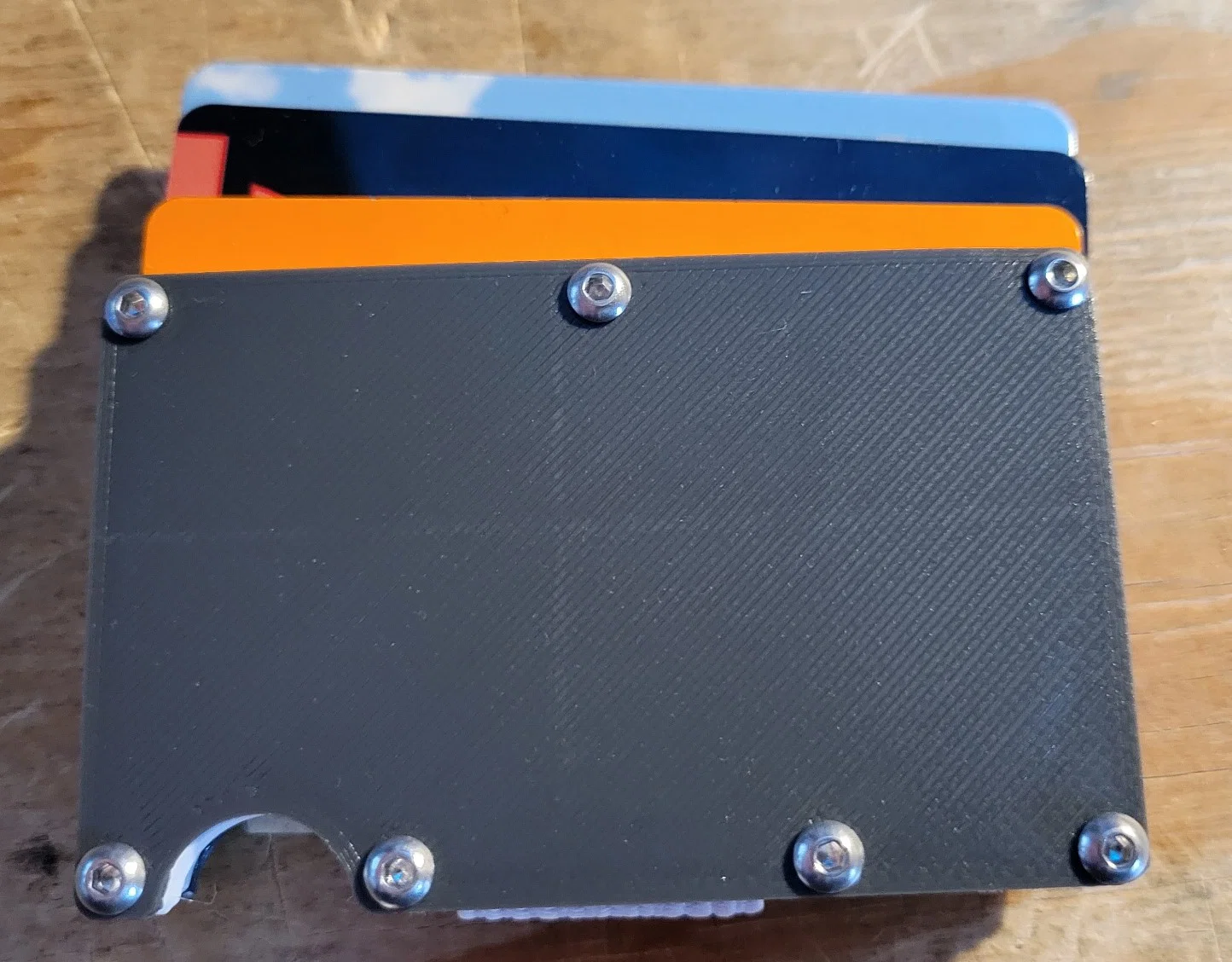

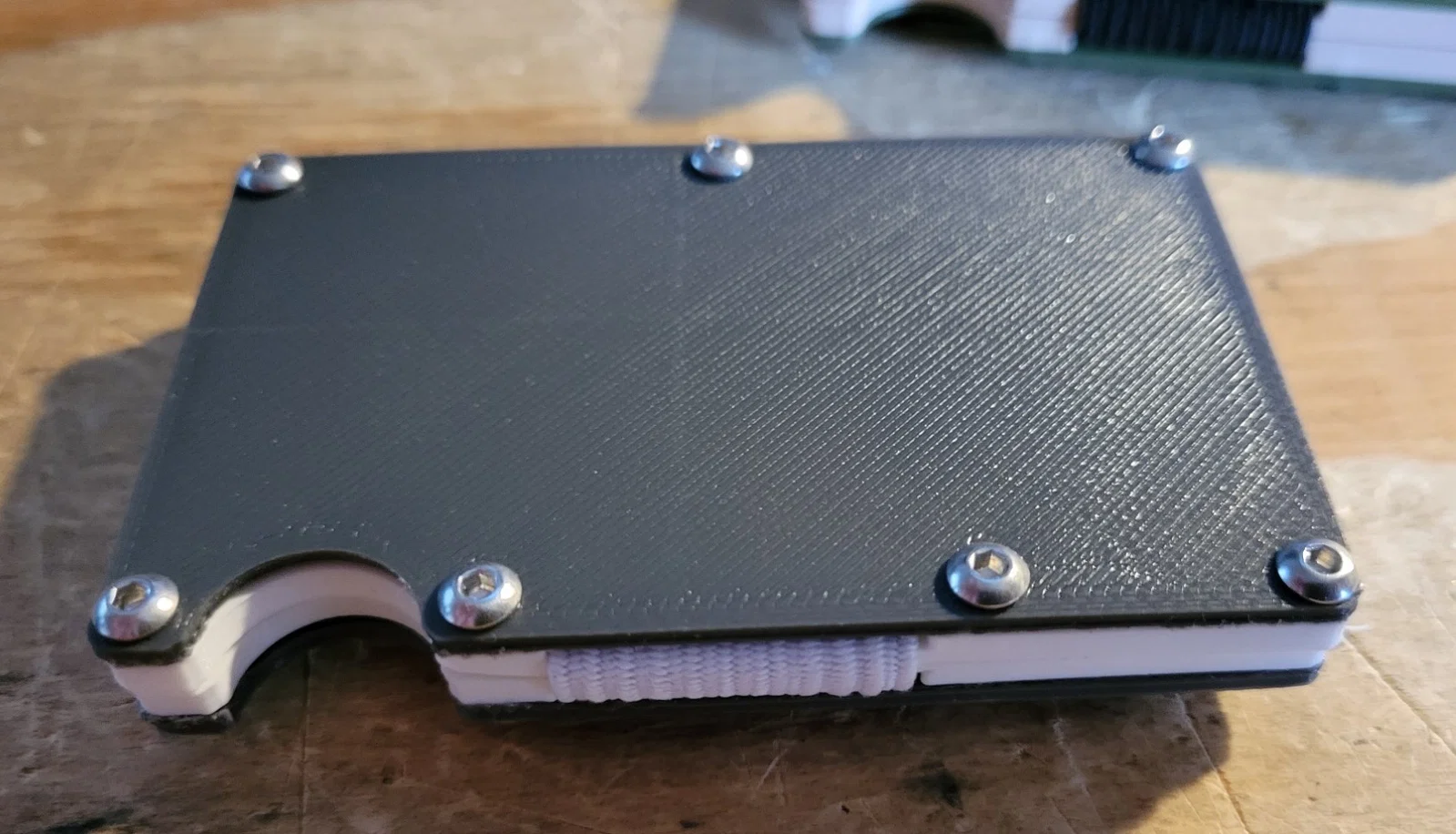

4. Với bản dùng ốc: bạn có thể doa/ thông lỗ ốc bằng mũi 2.5mm cho base và mũi 3mm cho cover, rồi bắt cover đè lên dây thun và vặn 14 con ốc M3 4mm.
5. Với bản không dùng ốc: dùng keo CA xịn hoặc epoxy, rồi ráp Base và Cover của một bên trước và kẹp (clamp) khi đã canh thẳng. Khúc này sẽ “lộ trình” may của bạn, vì cover sẽ hơi cong rồi sẽ ép xuống khi kẹp, lúc dây thun ngồi đúng vị trí. Một bên khô/cứng rồi làm bên còn lại. Cách này giúp tránh việc nhiều miếng bị trượt qua trượt lại.

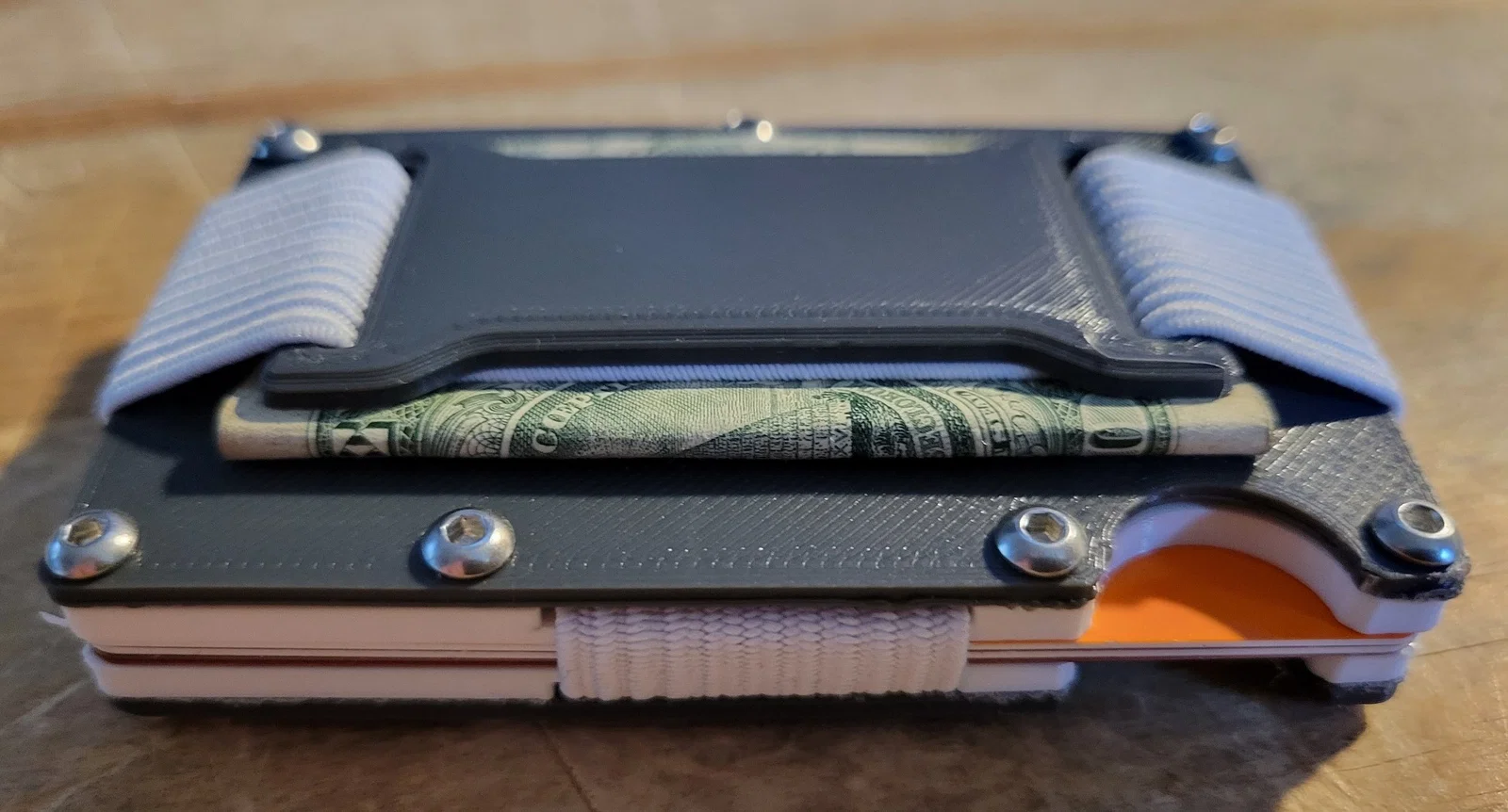

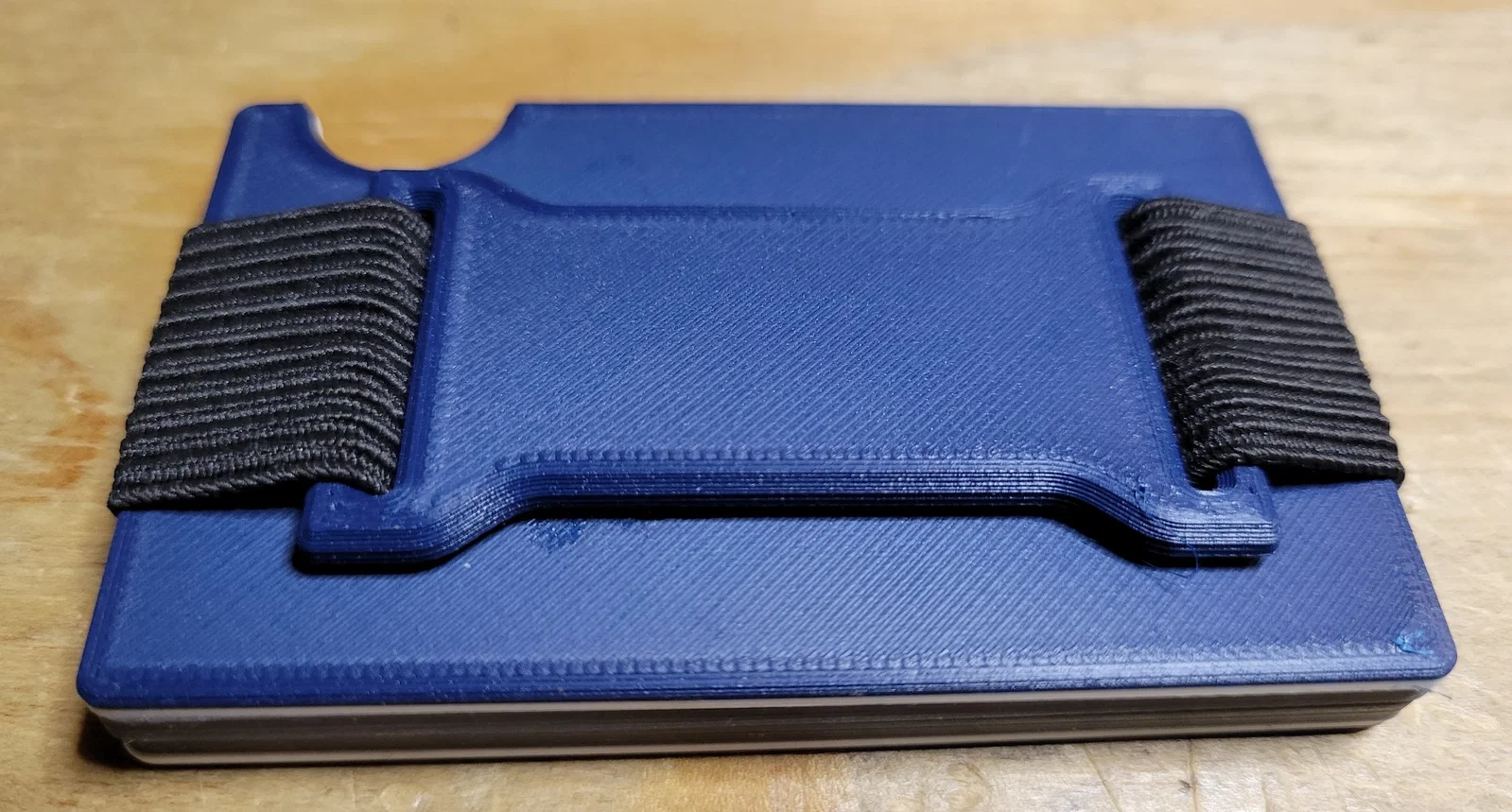

6. Cuối cùng, luồn money clip qua dây bằng hai khe ở giữa mỗi đầu. Xem ảnh để tham khảo.

Nếu mình sót gì thì nhắn mình ở phần bình luận nha. Chúc may mắn!

Print Settings

Resolution: 0.2mm

Infill: mình dùng 50% grid

Notes:

In mẫu này với số shell và số lớp đặc (solid layers) tuỳ bạn thấy ổn. Mình dùng 3 shells, 3 top và bottom layers và 50% grid infill. Tổng thời gian vẫn chỉ khoảng 2 tiếng để in phần base và 2 tiếng để in cover với money clip.

Updates/Change Log

Update 3.21.2023 - Có thêm một yêu cầu gắn ngàm (mount) cho Samsung Smart Tag — mình thử làm theo quy trình giống với airtag.

Update 3.20.2023 - Thêm hình cho các mảnh dây thun, mình không biết trước đó bị thiếu.

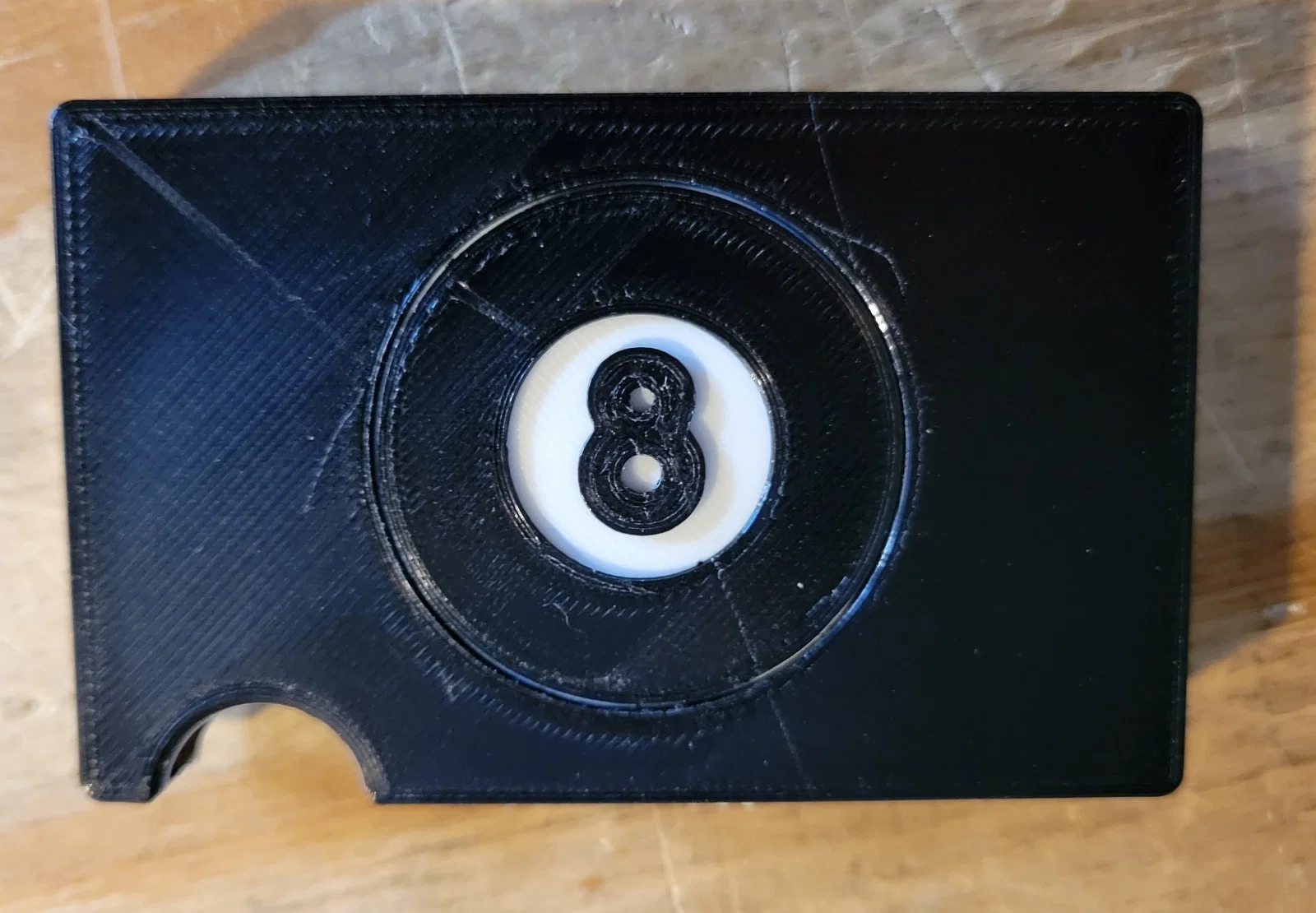

Update 3.19.2023 - Có vài yêu cầu trong phần comment bên thingiverse muốn thêm tuỳ chọn gắn air-tag và thử làm ví tương thích mag-safe. Trước khi đọc tiếp: Mình không thể đảm bảo nam châm gắn trong ví này sẽ không làm hư/dị ảnh hưởng dải từ trên thẻ credit, debit, ID hay các loại thẻ khác, nên cảnh báo lớn ở đây là bạn phải tự test độ mạnh từ trường và cân nhắc kỹ. Mình không khẳng định việc này an toàn cho thẻ, hay thậm chí là một ý tưởng hay. Dù vậy… mình vẫn thử thiết kế một phương án có thể chạy được. Hiện có phiên bản cover và base của Side 1 có khoét âm (recess) cho nam châm 3mm x 2mm (nếu tìm được nam châm 3mm x 1mm thì có thể còn hợp hơn). Mình có thấy loại nam châm vòng (ring magnets) dùng để bám vào vòng nam châm của iPhone, nhưng vòng mag-safe trên iPhone có đường kính ngoài 54.1mm, lớn hơn kích thước cái ví. Nếu ai “gan” muốn test cho mục đích học thuật thuần tuý thì cứ tự nhiên.

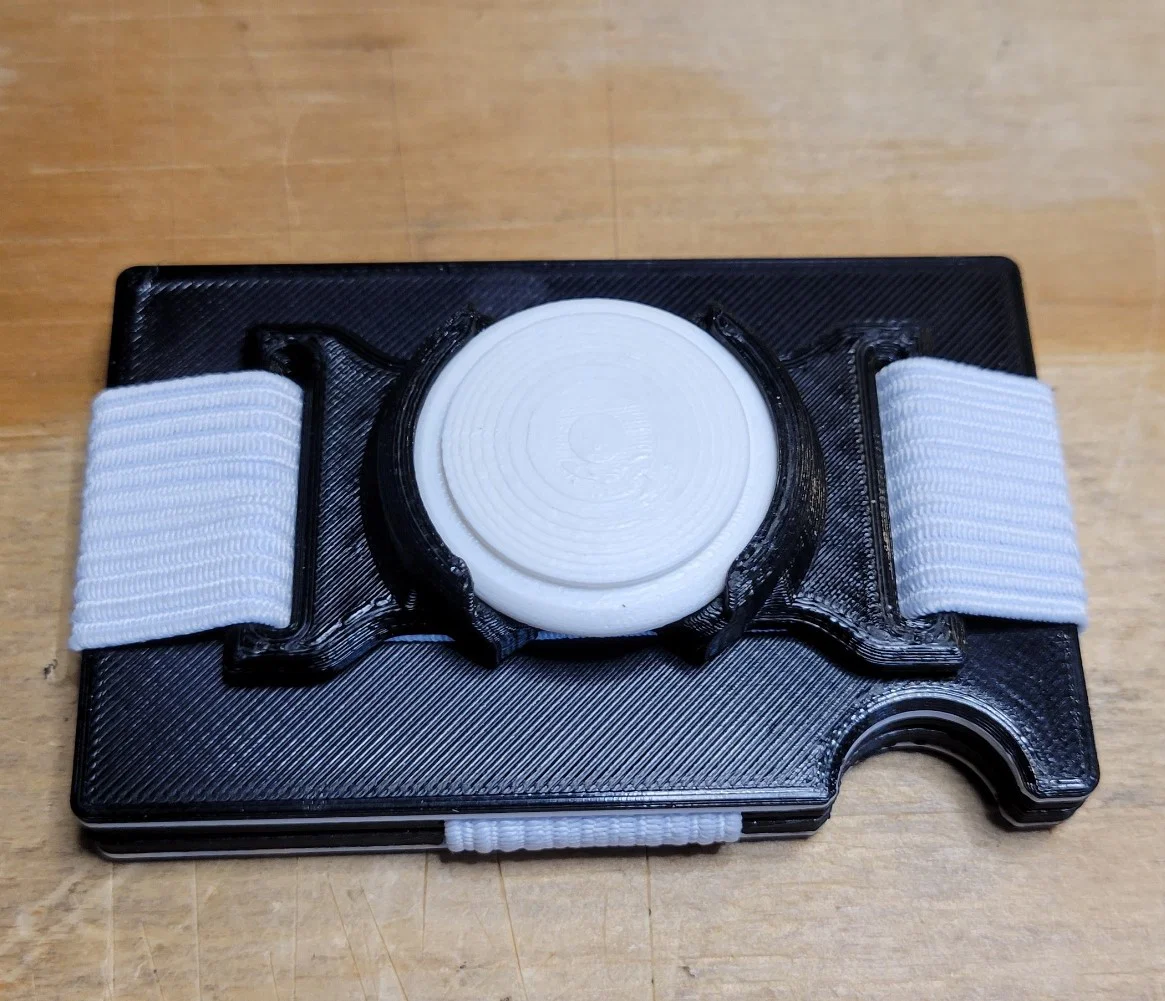

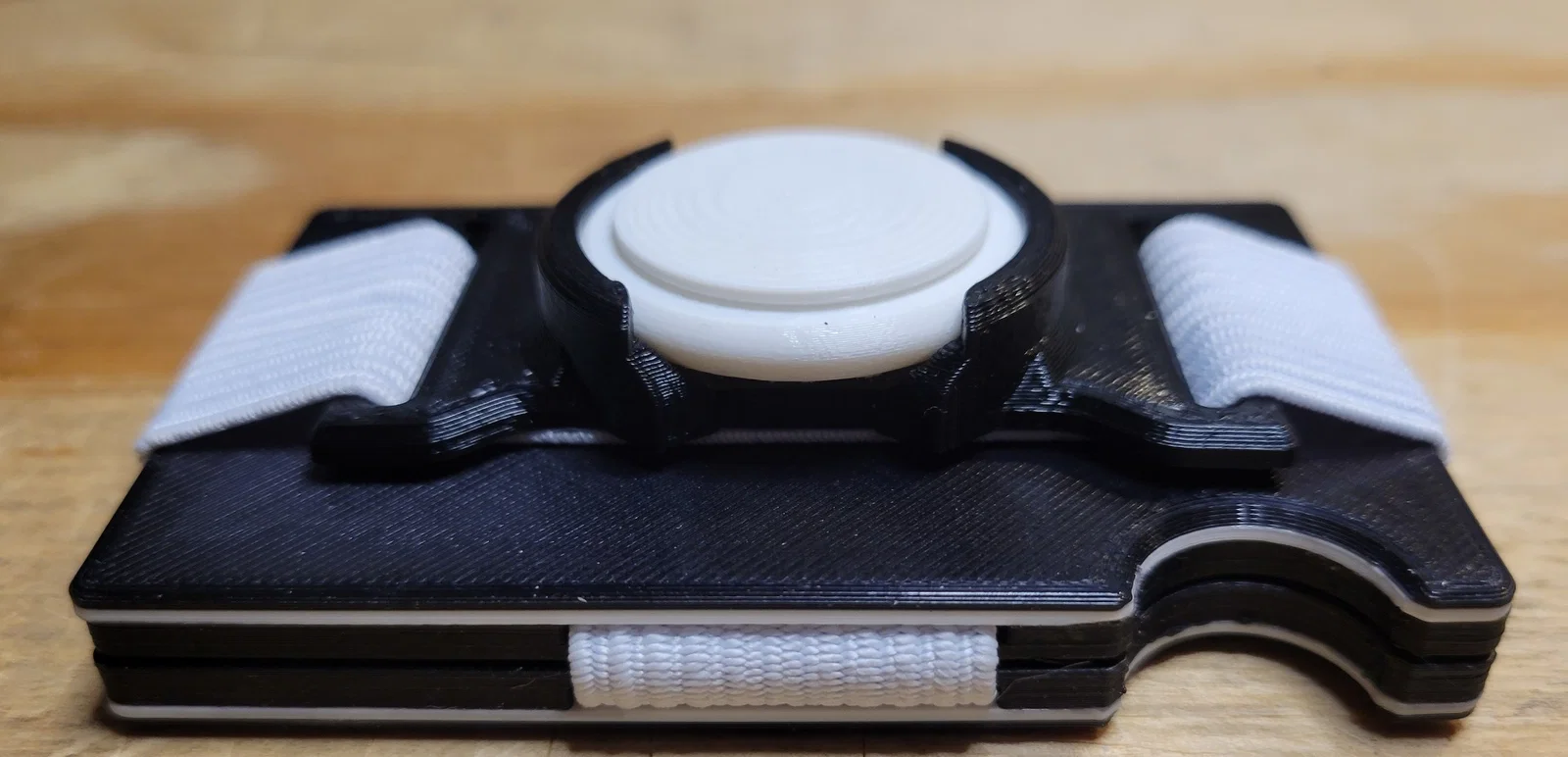

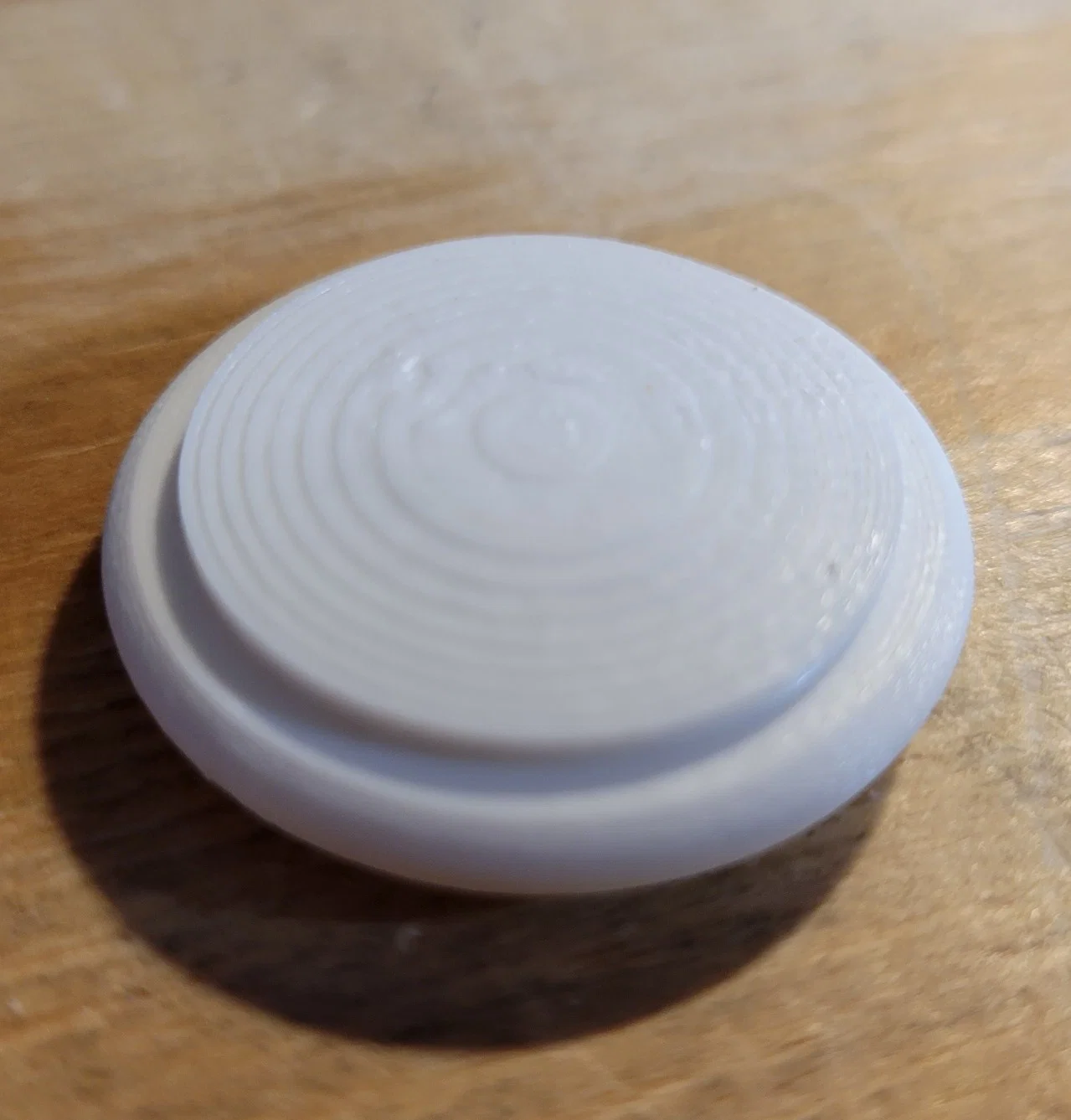

Mình cũng thêm một money clip có thể giữ airtag và các mount air-tag gắn lên cover Side 1, vì thấy đó là các lựa chọn khả thi. Mình không có airtags… mình thiết kế dựa trên một bản cad rendering của airtag (được ghi là kích thước chính xác). Mình có in thử toàn bộ và thử lắp, nhưng chắc ai có airtag test thêm sẽ chắc ăn hơn. Mình cũng re-upload cả bộ thành WALLET_STEPS_v3.2. Mấy version ở đây chủ yếu để mình theo dõi các vòng lặp thiết kế; các part nhìn chung thay qua thay lại được với nhau.
