Case Bluetooth cho Sony MZ-510/MZ-NF610 MiniDisc Player

Giới thiệu

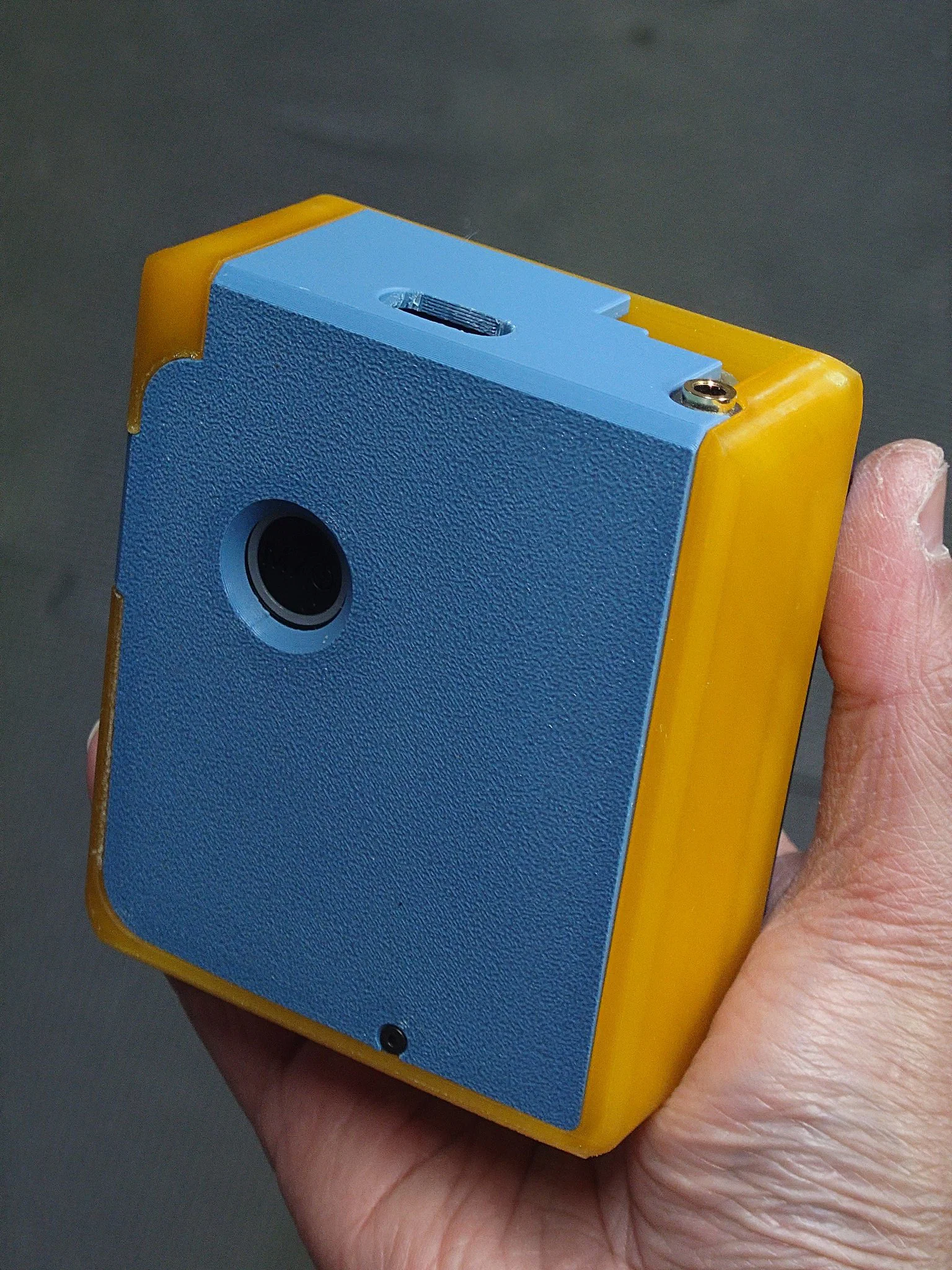

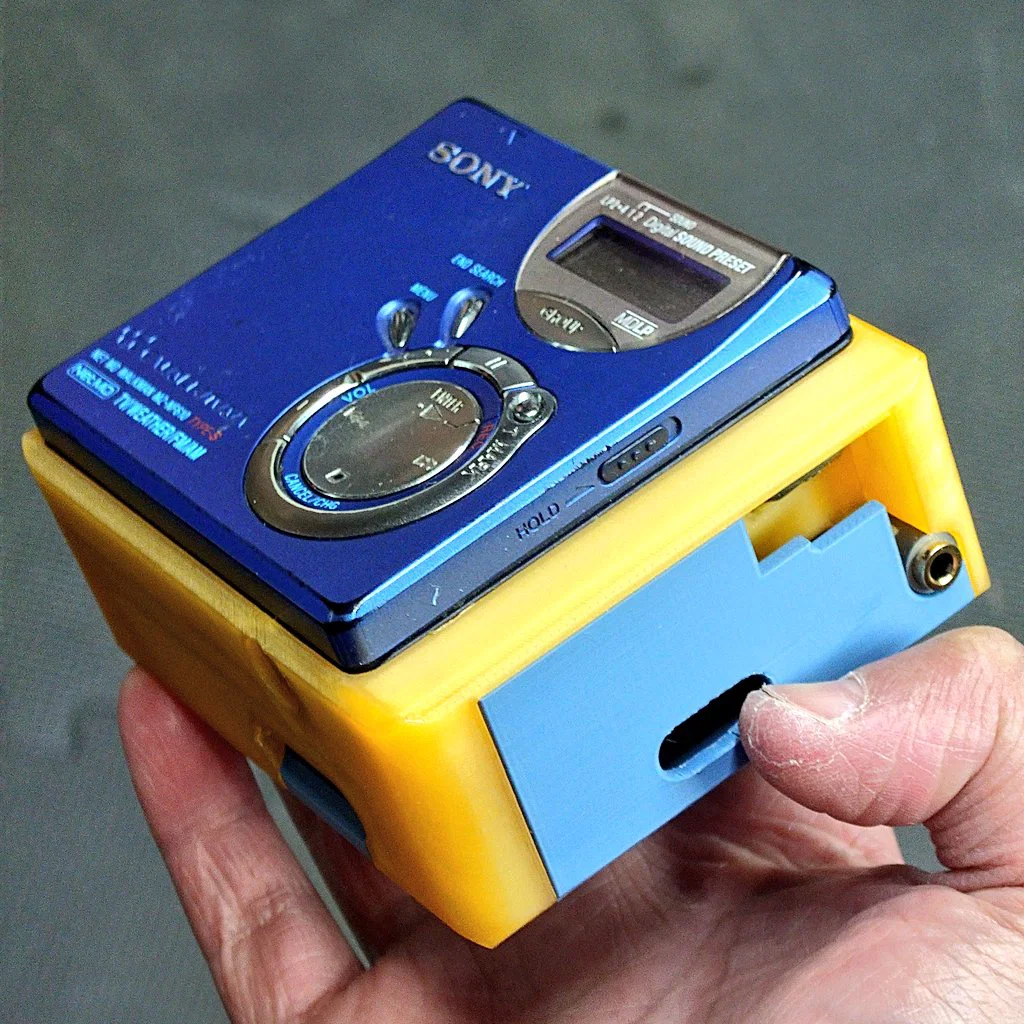

Mình rất thích cái máy nghe MiniDisc của mình, nhưng tiếc là mình lại quen xài tai nghe không dây! Nên mình quyết định remix một cái cradle cho Sony MZ-NF610, rồi biến nó thành một cái case để chứa vài món linh kiện commercial-off-the-shelf (mua sẵn) nhằm thêm chức năng Bluetooth, đồng thời vẫn giữ được ngõ ra 3.5mm.

Giờ thì không còn “bỏ túi” gọn gàng như trước nữa, nhưng bạn có thể để nó trên bàn trong lúc đi tới đi lui, hoặc bỏ trong túi xách hay túi quần cargo.

Các linh kiện COTS cần có

(Link bên dưới là affiliate links.)

• YMOO Bluetooth 5.3 Audio Adapter - (Amazon)
• UGREEN Headphone 3.5mm Y-Splitter - (Amazon)
• Cáp âm thanh 3.5mm - Male to Male [0.5 ft] - (Amazon)
• 1x Ốc M2 x 6mm đầu bằng (Flat Head) - (Amazon)

Case này sẽ hoạt động tốt nhất nếu bạn có dây sạc.

• MyVolts 3V Power Supply cho Sony MZ-NF610 MiniDisc Player - (Amazon)
  • Trước đây mình có mua bản USB, nhưng hình như MyVolts giờ không còn bán nữa.

Hướng dẫn in

In theo đúng hướng đặt mẫu sau:

Mẫu này được in với thông số:

• 0.12mm Layer Height
• Supports
• PLA
• 6 walls
• 100% Infill

Hướng dẫn lắp ráp

1. Đặt máy MiniDisc vào case
2. Đặt bộ phát Bluetooth vào
3. Dùng cáp 3.5mm dẹt (flat) 3.5mm to 3.5mm, nối ngõ ra của máy MiniDisc vào một nhánh của Y-splitter. Nối đầu male của Y-splitter vào bộ phát Bluetooth.
4. Đặt đầu còn lại của Y-splitter vào trong case.
5. Sắp xếp dây gọn vào khoang chứa, rồi đặt nắp lên case.
6. Dùng ốc M2 x 6mm để cố định nắp vào case.
