Giá đỡ bit Bosch GSR cho máy khoan không dây

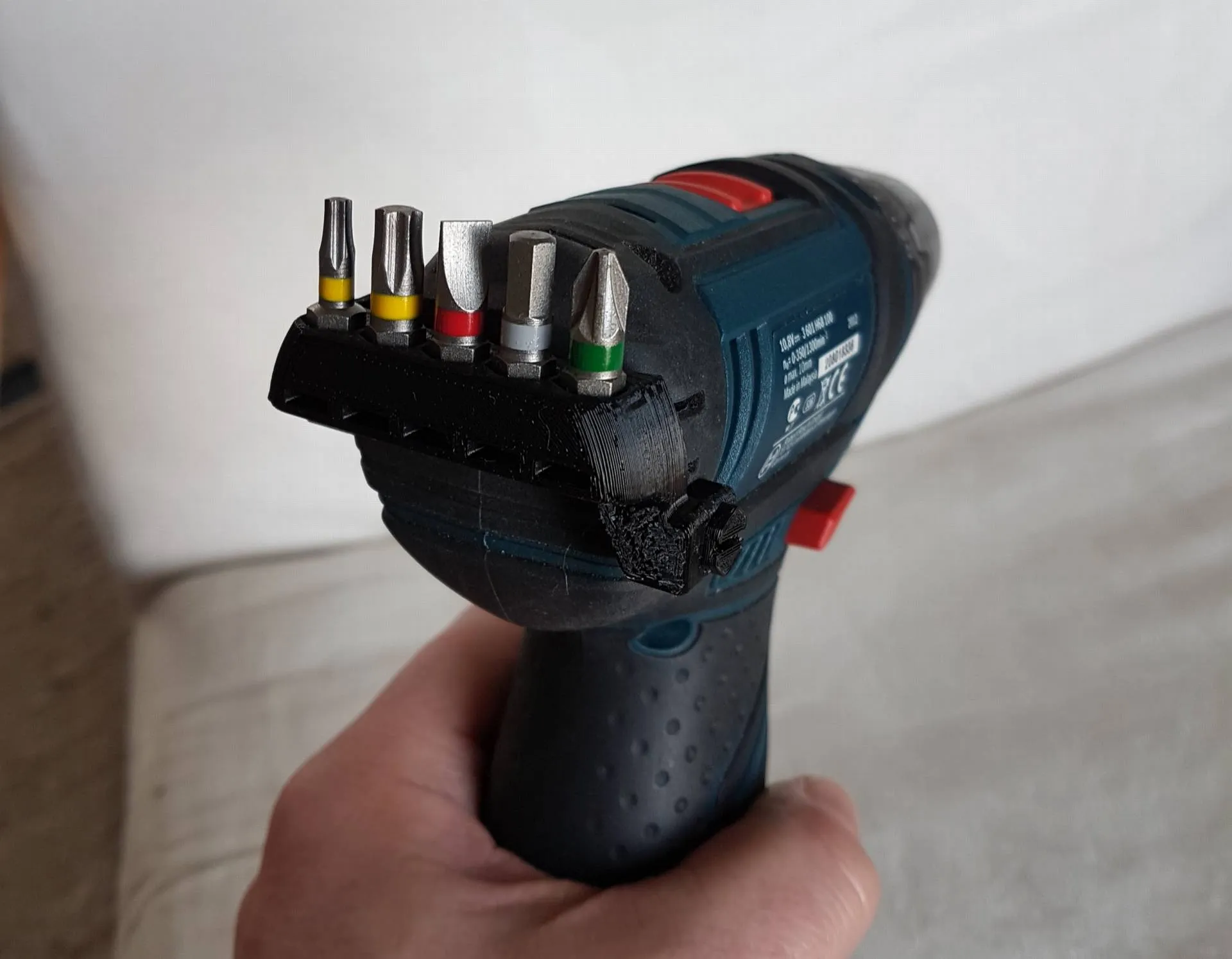

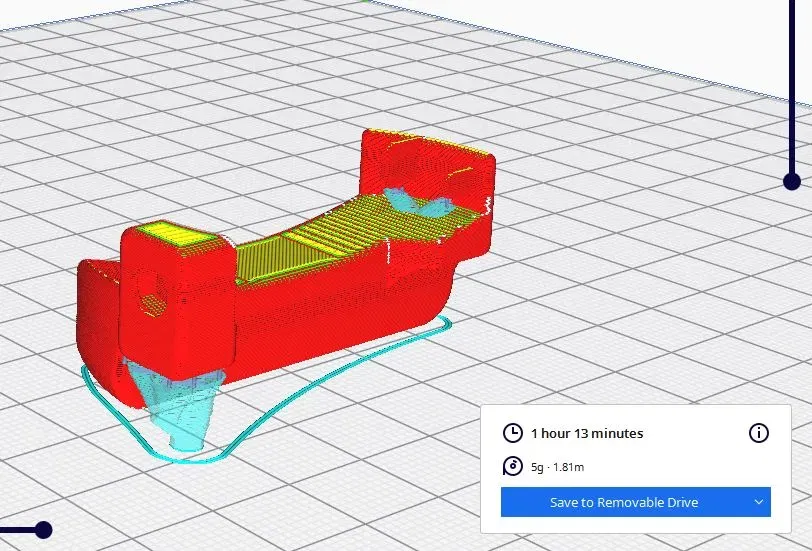

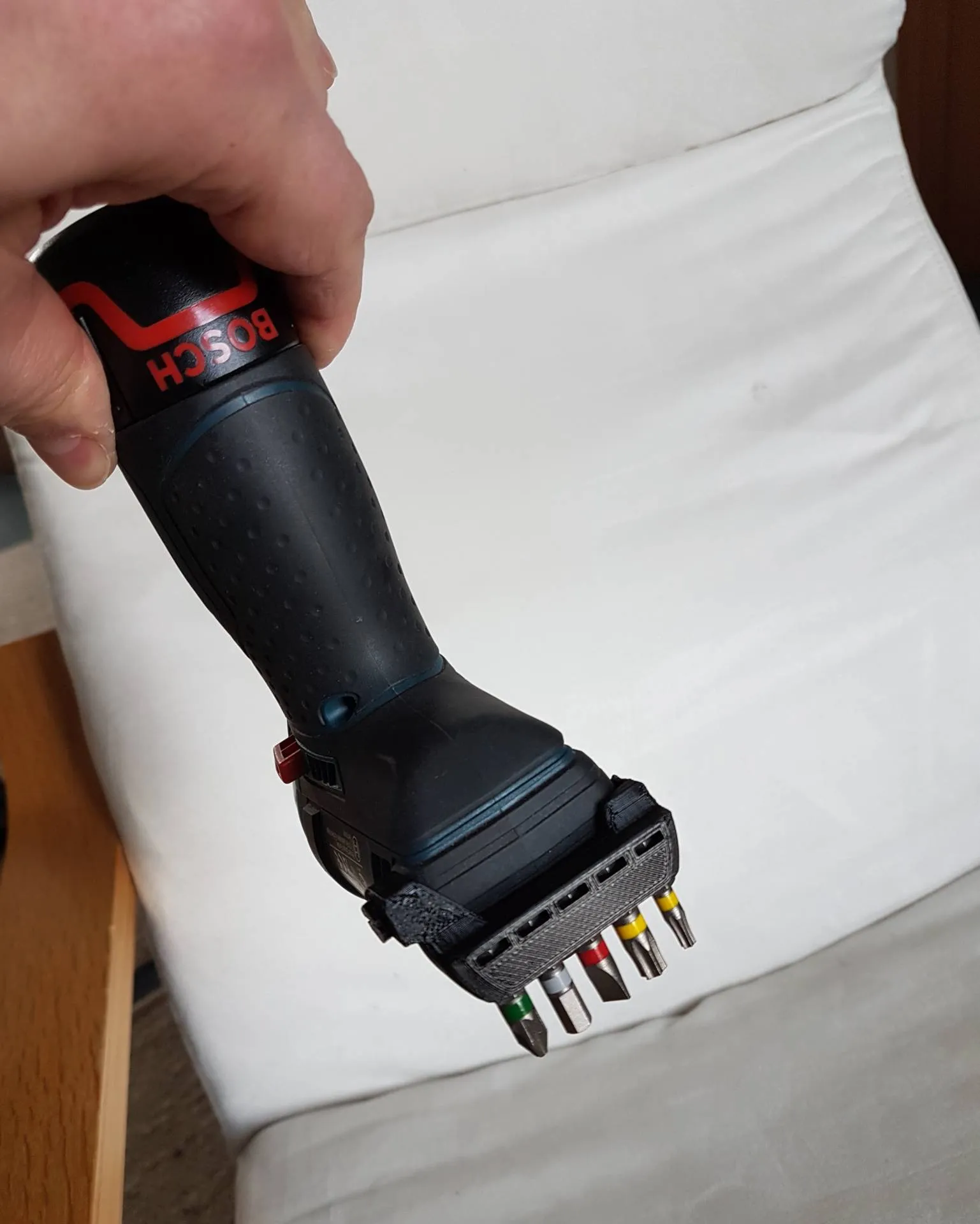

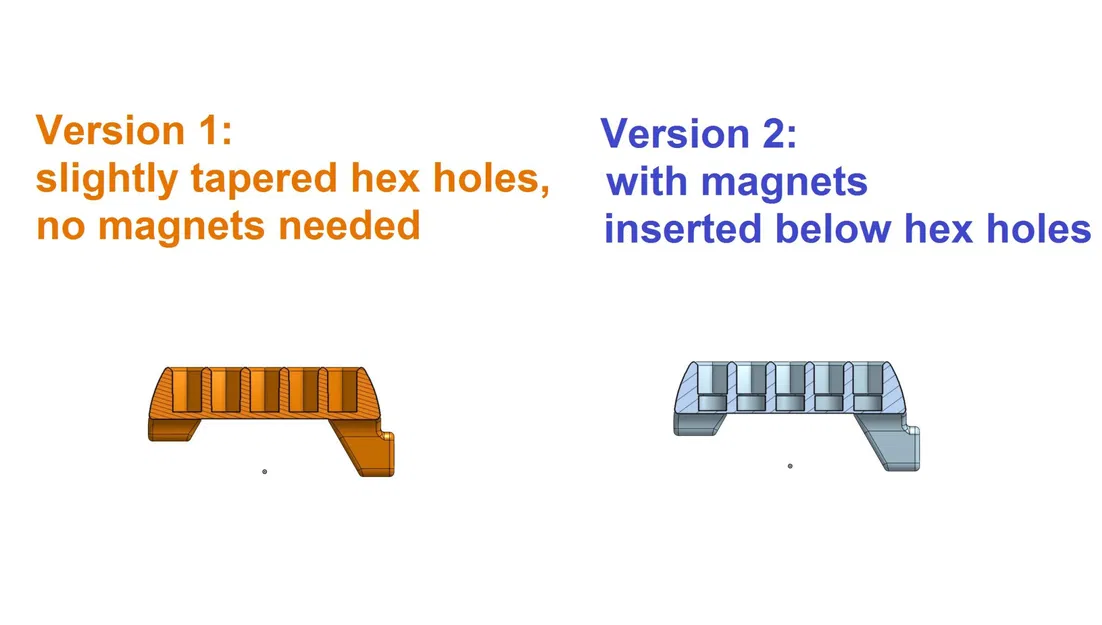

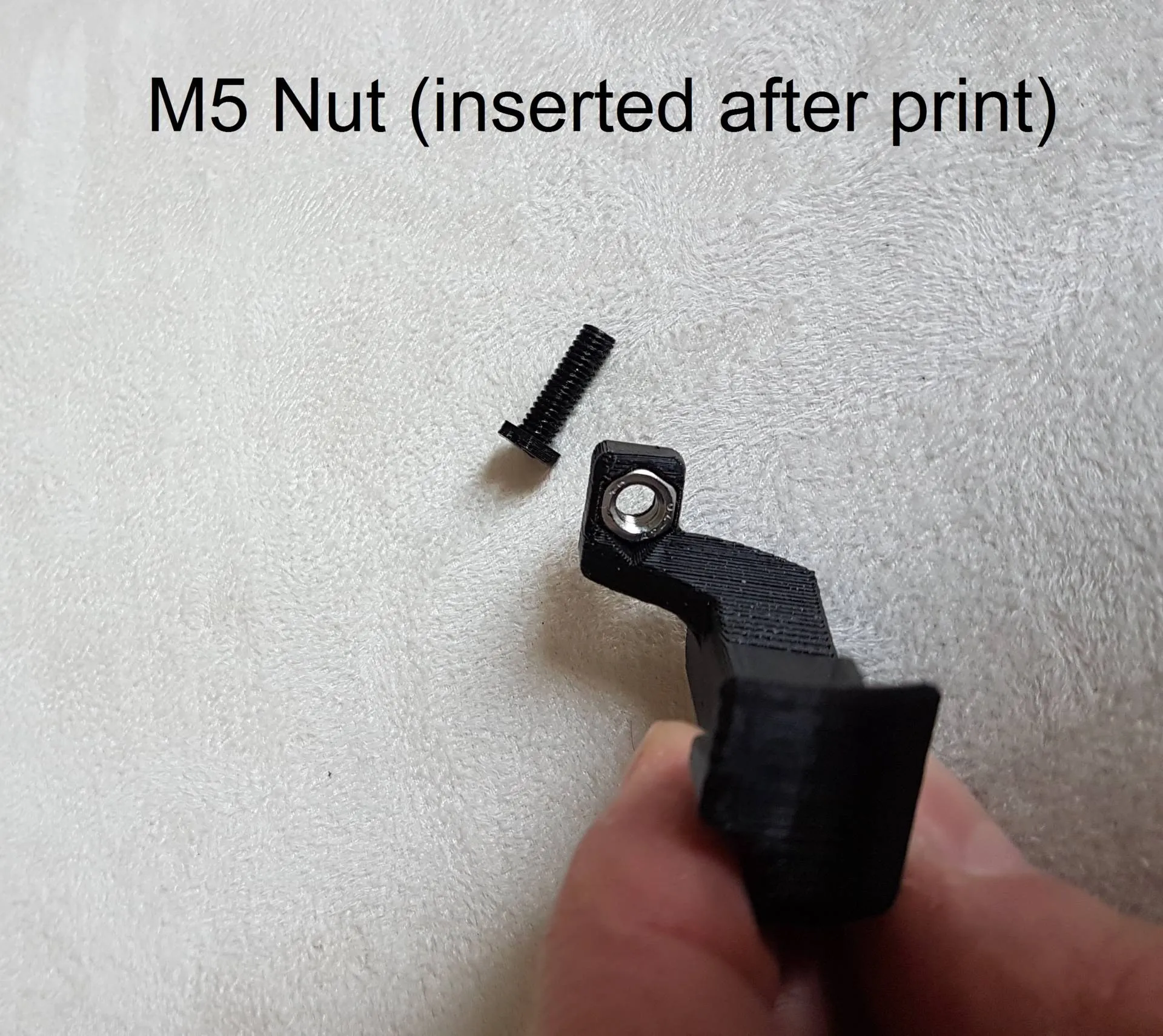

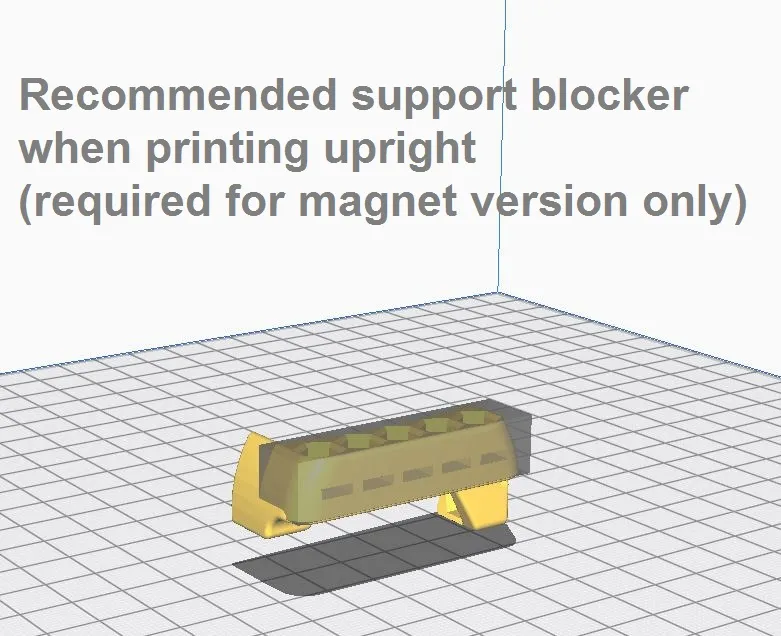

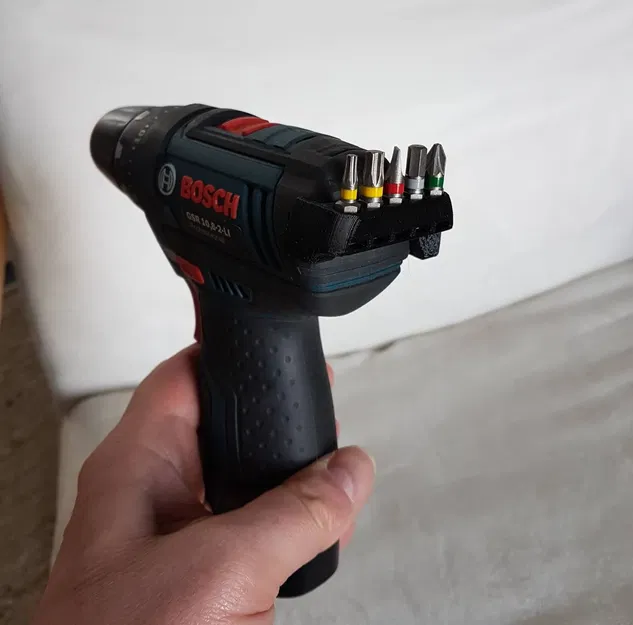

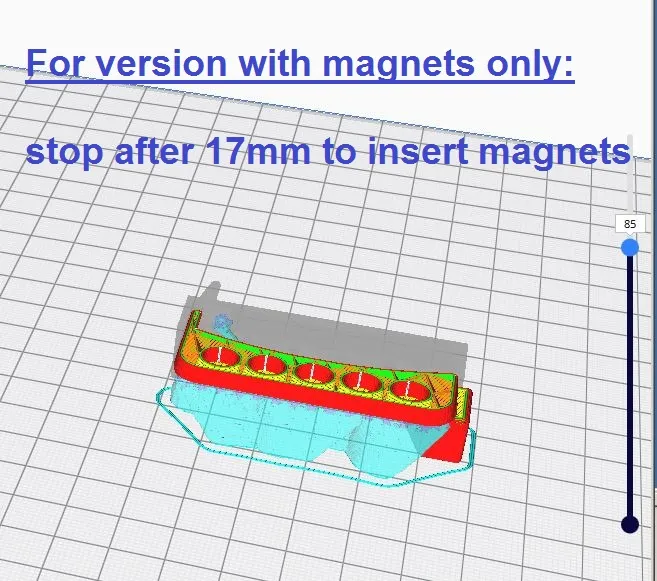

Tôi thích Bit-Holder cho máy vặn vít không dây (Bosch) và đã sử dụng nó trong vài tháng, cho đến khi cuối cùng nó bị hỏng gần đây do có một điểm yếu ở cánh tay bên phải. Dù sao thì phiên bản gốc quá chặt (phải phóng to và mở rộng các lỗ hex để có thể đẩy các bit vào, xem make), tôi đã quyết định tạo ra phiên bản remix của riêng mình với sự vừa vặn tốt hơn, các cạnh mượt mà hơn và thiết kế đối xứng hơn. Nhưng tôi đã giữ lại ý tưởng hay của việc gắn nó vào các khe nhỏ bên trái và lỗ vít ở bên phải. Sau các bản in thử nghiệm đầu tiên, tôi nhận ra rằng nam châm không thực sự cần thiết nếu các lỗ bit được phóng to đúng cách và hơi thuôn (chỉ 0.5°), tức là hẹp ở đáy hơn ở đỉnh. Các bit không rơi ra ngay cả khi lật ngược (xem ảnh) và vẫn có thể được kéo ra bằng hai ngón tay. Và tôi cũng đã thay đổi thiết kế để đai ốc M5 có thể được chèn vào sau khi in, vì vậy không còn cần phải dừng in giữa chừng và mô hình có thể được xoay để sử dụng ít hỗ trợ hơn. (Tôi đã nghĩ đến việc thiết kế nó mà không cần hỗ trợ, nhưng điều đó thực sự không giảm bớt lượng filament cần thiết thêm nữa. Mô hình hiện tại có thể được in với chưa đến 6g hoặc 2m filament (xem tính toán của eSlicer) Đối với những người thích phiên bản có nam châm (6x3mm), tôi đã thêm một phiên bản với các hình lục giác không thuôn nơi nam châm có thể (phải) được chèn vào trong quá trình in (hướng in thẳng đứng yêu cầu nhiều hỗ trợ hơn). Trong trường hợp này chỉ vui lòng dừng in sau 17mm (tầng 85 với các tầng 0.2mm). Phiên bản không từ tính có thể được in ở bất kỳ hướng nào mà không cần dừng lại. So với thiết kế gốc, tôi đã giảm số tầng ở trên các nam châm. Không có lý do gì để che chắn chúng nhiều hơn mức cần thiết. Đối với những ai không có vít và đai ốc M5 sẵn có, tôi cũng đã thêm một vít M5x15 với đầu phẳng và một đai ốc M5. Tôi không nhúng đai ốc trực tiếp vào thiết kế, vì các ren nên luôn được in theo chiều thẳng đứng để có độ chính xác tốt hơn của bản in (độ phân giải tốt hơn nhiều theo hướng z). Vì vậy, hãy sử dụng các lớp thích ứng hoặc chiều cao lớp nhỏ khi in vít và đai ốc để có ren hoàn hảo. (Và đối với vít, tôi khuyên bạn nên in với 100% độ đặc). Vít có đầu lục giác 8mm - và tôi đã thêm một khe để bạn có thể vặn nó bằng móng tay của mình :-) (Nhân tiện: mặc dù một bức ảnh cho thấy một đai ốc kim loại M5 bình thường, tôi đã gắn giá đỡ vào khoan bằng đai ốc in (vì vậy thực sự hoạt động), nhưng điều đó sẽ khá vô hình trong bức ảnh) Tôi sử dụng giá đỡ mũi khoan với phiên bản 10.8V cũ của máy khoan/vít không dây Bosch GSR và theo những bức ảnh tôi tìm thấy, nó cũng nên phù hợp với phiên bản GSR-12V-15 mới hơn. Thật không may, nó KHÔNG phù hợp với phiên bản máy khoan búa GSB-120-LI (mà tôi cũng sở hữu), vì Bosch đã sửa đổi thiết kế một chút. (Tôi có thể sẽ tải lên một phiên bản khác sau) Cập nhật (2023-07-30): Theo yêu cầu của @AiRLAC_2011, tôi đã tải lên một phiên bản sửa đổi nhẹ với cánh tay vít mạnh hơn. (Tôi phải thừa nhận, các bức tường khá mỏng, nhưng tôi chưa bao giờ gặp vấn đề với nó). Khung xung quanh lỗ vít giờ đây rộng hơn +1.2mm và bức tường dưới vít dày hơn +0.6mm…. và sau đó vài giờ sau, tôi đã thêm một phiên bản “cực kỳ chắc chắn” nữa theo yêu cầu, trong đó bên kia cũng đã được làm dày thêm 0.8mm (chưa bao giờ gặp vấn đề với nó cho đến giờ - nhưng nếu bạn thực sự cố gắng phá hủy điều gì đó bằng cách áp dụng lực, bạn có thể thành công với thiết kế gốc. Tôi hy vọng bản cập nhật này sẽ bền lâu hơn) Cập nhật (2023-10-03): Đã tải lên tệp STEP của phiên bản chắc chắn theo yêu cầu của @MBart_304769 Cài đặt in được khuyến nghị: Phiên bản không có nam châm thì tốt nhất nên in ở mặt sau, điều này giảm thiểu sự hỗ trợ cần thiết. Sự hỗ trợ không cần thiết cũng có thể tránh được bằng cách đặt Support X/Y Distance là 2.5mm và Support Overhang Angle là ≥ 70. Với những thiết lập này, tôi thậm chí không cần đến các bộ chặn hỗ trợ cho các lỗ. Đối với phiên bản có nam châm thì khác, vì nó phải được in thẳng đứng và quá trình in phải dừng lại sau 17mm/layer 85 để chèn các nam châm. Chiều cao lớp 0.2mm và 20% độ đặc là ổn (trừ cho vít nơi tôi khuyên nên sử dụng 100% độ đặc). Bản in với thậm chí ít hơn 6g cũng sử dụng chiều cao lớp thích ứng/biến đổi để có bề mặt cong mượt mà.
