Spacer tham số cho Gridfinity push together baseplate

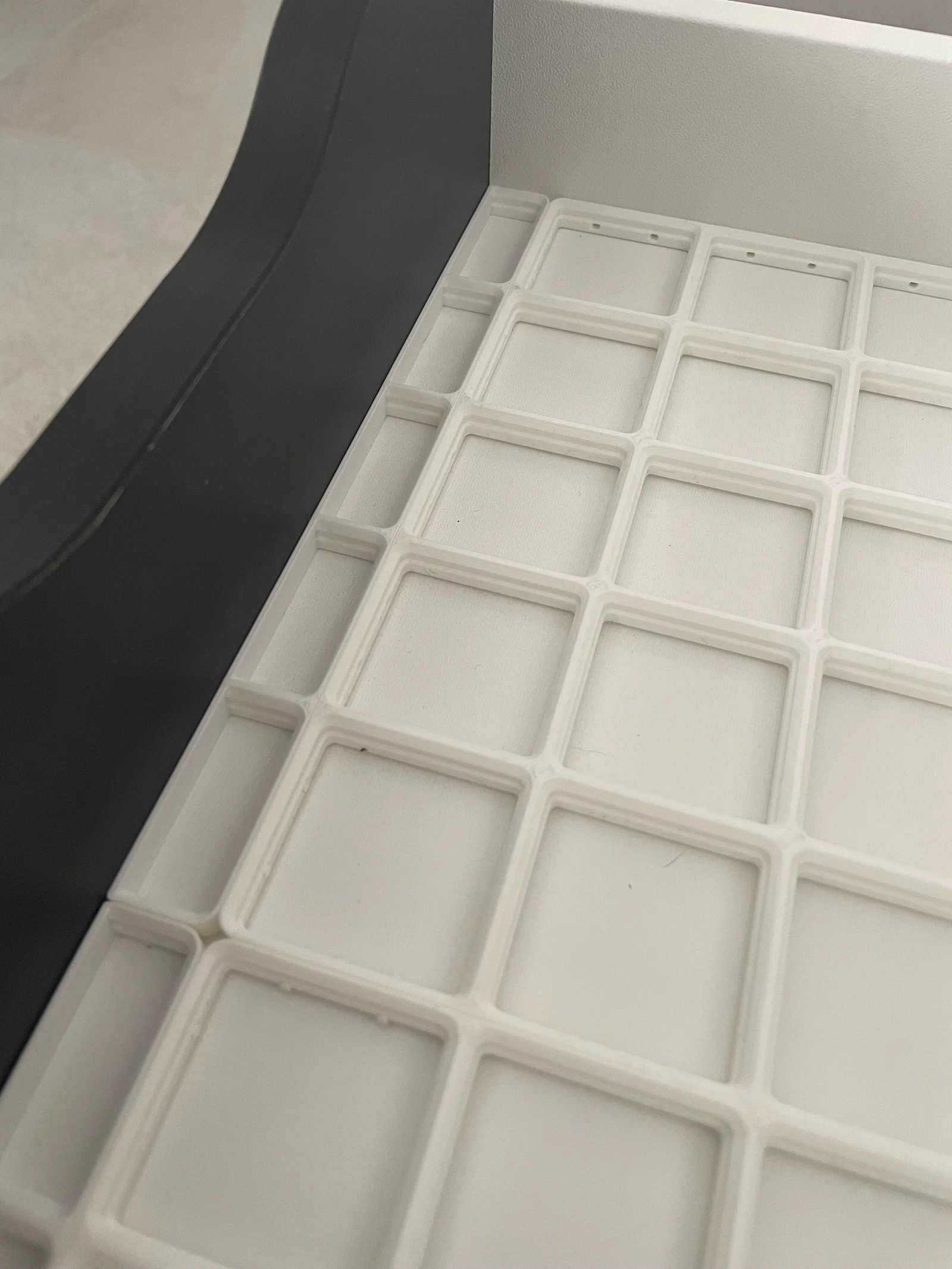

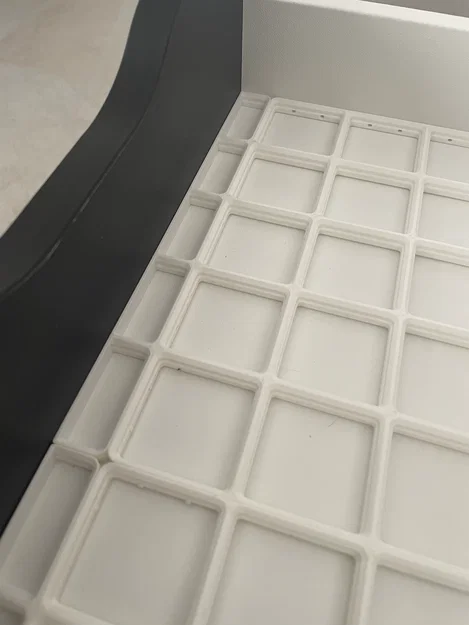

Ngăn kéo của bạn còn dư một khoảng trống ở bên hông? Tùy chỉnh rồi in mấy cái spacer này để baseplate của bạn khớp vừa khít.

Thiết kế này là dạng parametric nên bạn có thể nhập đúng chiều rộng và chiều dài spacer theo nhu cầu.

Tùy chỉnh

• Tải file .f3d về và mở bằng Fusion360
• Trên thanh trên cùng, vào Modify > Change parameters

• Trong cửa sổ parameters, chỉnh 2 giá trị theo ý bạn:
  • SpacerWidth: spacer cần rộng bao nhiêu (khuyến nghị không dưới 5mm)
  • GridfinityUnits: spacer cần dài bao nhiêu Gridfinity units (tối đa 7)

• Bấm “OK”
• Ở thanh bên trái, nhấp chuột phải vào Bodies > Gridfinity spacer và chọn “Save as Mesh"
• Một popup sẽ mở ở bên phải cửa sổ Fusion360, chọn các tùy chọn sau:
  • Format: STL
  • Refinement: High
  • Unit type: Millimeter
• Bấm “OK”.
• Chọn thư mục bạn muốn lưu file STL
• In ra và xài thôi!
