Mô hình kiểm tra dung sai SplineXS (WCP-1021) cho motor Kraken X60

Mô hình kiểm tra dung sai SplineXS (WCP-1021) cho motor Kraken

Khi anh em làm việc với các hệ thống truyền động chính xác, đặc biệt là trong các dự án FRC (FIRST Robotics Competition) sử dụng motor cao cấp như Kraken X60 hay X44, việc đảm bảo độ khít của các bộ phận cơ khí là cực kỳ quan trọng. Mô hình SplineXS (WCP-1021) Tolerance Test này chính là công cụ hỗ trợ đắc lực giúp anh em xác định chính xác thông số in 3D tối ưu cho các trục Spline đặc thù. Thay vì in thử đi thử lại nhiều lần một bộ phận phức tạp gây lãng phí nhựa, anh em chỉ cần sử dụng bản test này để tìm ra mức dung sai (tolerance) hoàn hảo nhất cho chiếc máy in của mình.

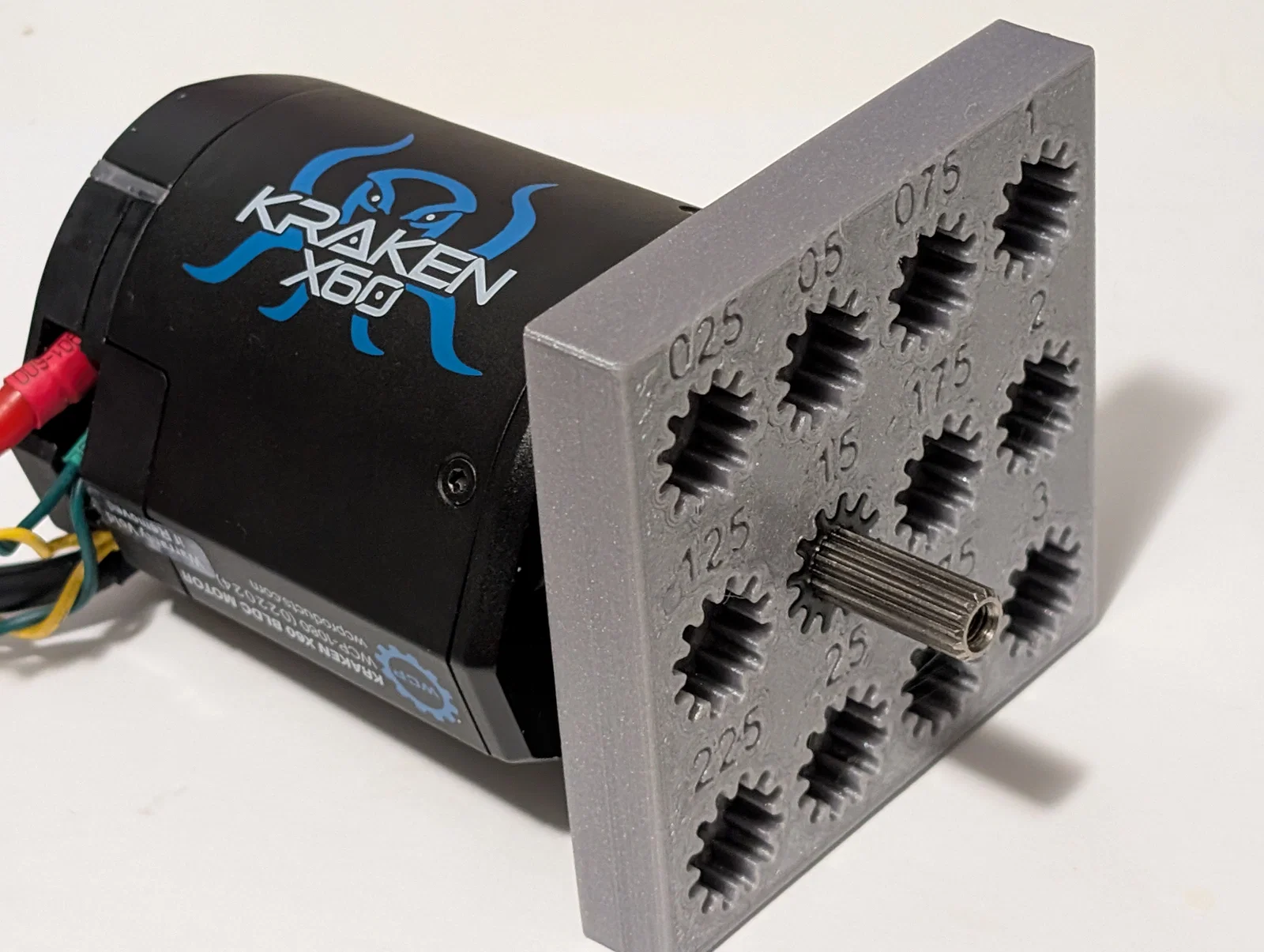

Thiết kế của mẫu này bao gồm một loạt các lỗ trục với các kích thước dung sai khác nhau, được đánh số rõ ràng ngay bên trên. Bằng cách thử lắp trục của motor Kraken vào các lỗ này, anh em sẽ nhanh chóng nhận diện được đâu là kích thước cho độ bám tốt nhất, không quá lỏng mà cũng không quá chặt gây khó khăn khi lắp ráp. Đây là bước chuẩn bị không thể thiếu cho những ai muốn tự in các adapter hoặc các chi tiết cơ khí kết nối trực tiếp với trục motor, giúp nâng cao đáng kể tuổi thọ và hiệu suất của toàn bộ hệ thống cơ cấu.

Các đặc điểm kỹ thuật và lưu ý khi thực hiện in 3D:

• Kiểm tra dung sai: Mẫu in cung cấp nhiều mức dung sai khác nhau để thử nghiệm, giúp tìm ra giá trị bù (compensation) chính xác nhất trong phần mềm Slicer.
• Độ bền vật liệu: Đối với các chi tiết cơ khí trong FRC, anh em nên ưu tiên in bằng các loại nhựa cứng và chịu lực tốt như PETG, ABS hoặc ASA thay vì PLA thông thường.
• Cấu trúc lớp in: Nên sử dụng độ phân giải layer height từ 0.16mm đến 0.2mm để đảm bảo các rãnh spline được in sắc nét và chi tiết nhất có thể.
• Hướng in: Nên in mẫu theo chiều nằm ngang trên bàn in để đạt độ chính xác cao nhất cho các rãnh khớp nối, đồng thời tránh các lỗi biến dạng do nhiệt độ.
• Tối ưu hóa: Sau khi đã chọn được lỗ có độ khít ưng ý, hãy ghi chú lại thông số đó để áp dụng trực tiếp vào cài đặt 'Horizontal Expansion' hoặc 'XY Size Compensation' khi thiết kế các linh kiện thực tế sau này.

Việc sử dụng SplineXS Tolerance Test không chỉ giúp tiết kiệm nhựa mà còn giúp anh em hiểu sâu hơn về khả năng của máy in 3D cá nhân. Đây là một bước đệm quan trọng để anh em tự tin hơn khi chế tạo các linh kiện robot có độ phức tạp cao, đảm bảo mọi kết nối từ motor truyền động đến bánh răng đều đạt chuẩn kỹ thuật khắt khe nhất.
