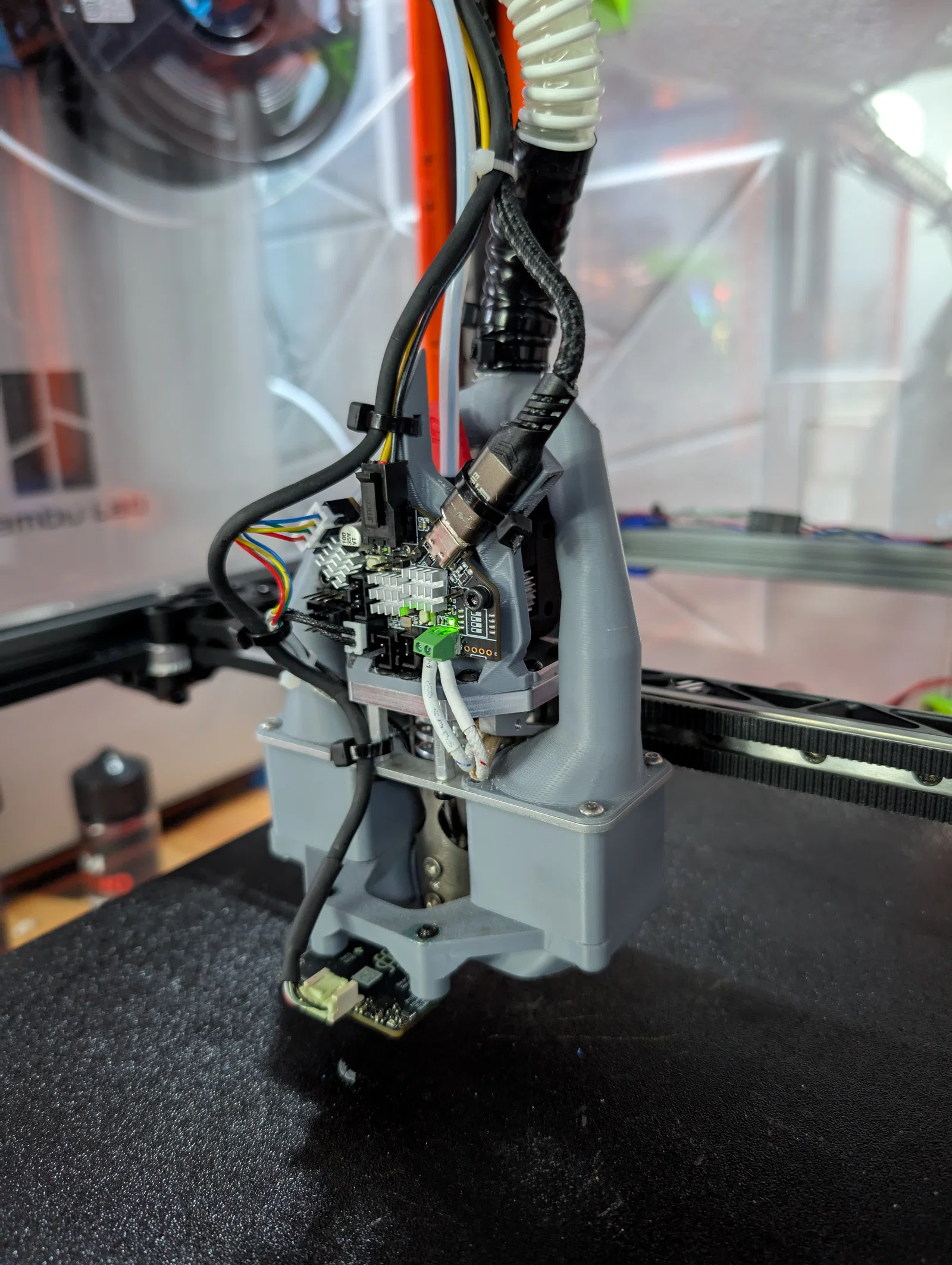

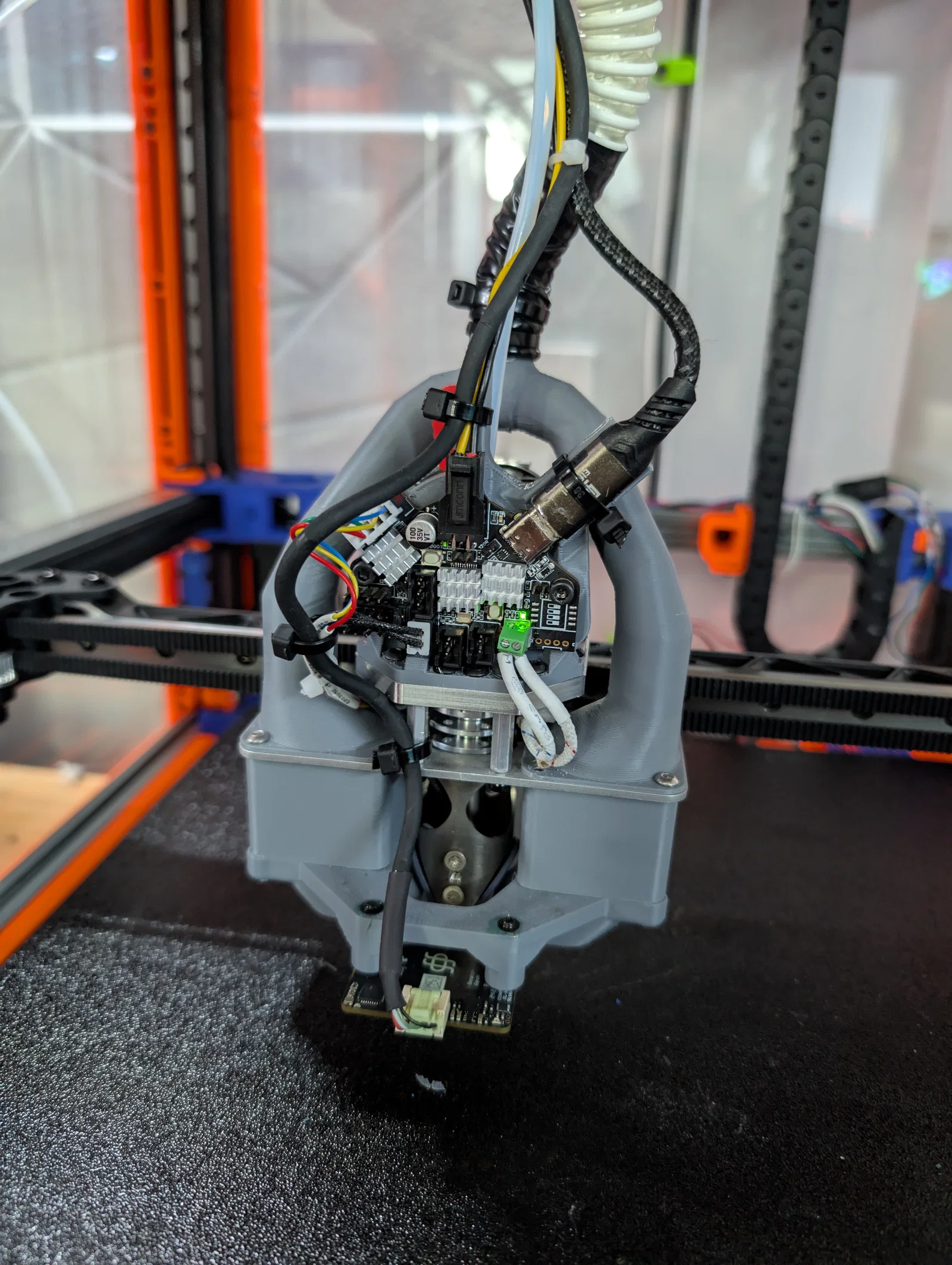

Calamity Toolhead - Làm mát CPAP (fan plate 3628)

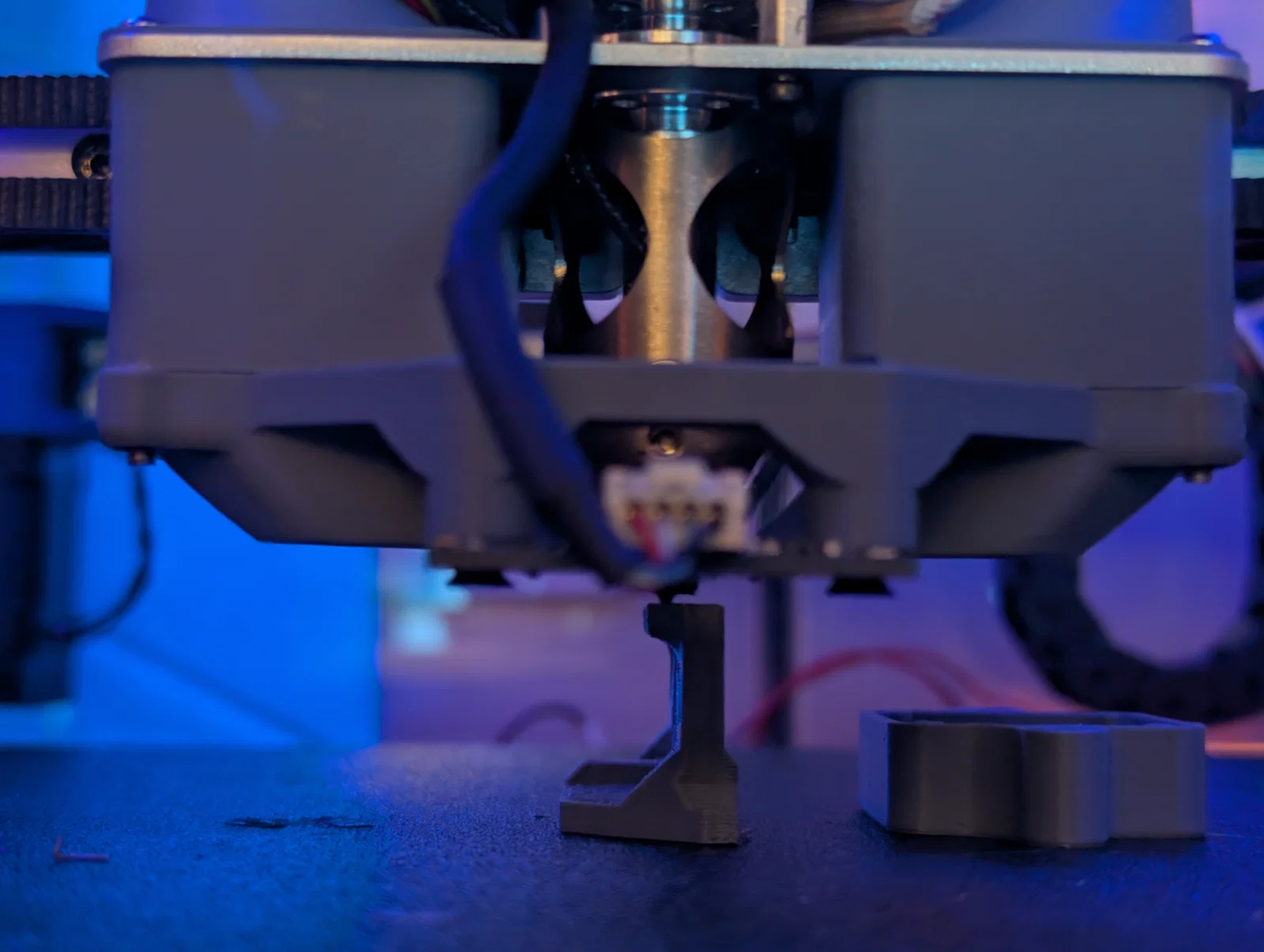

Đây là một bản mod để cho phép dùng CPAP cooling với Calamity Toolhead. Mình đã có sẵn fan plate 3628 rồi nên mình thiết kế phần CPAP xoay quanh nó — các ống gió (ducts) chắc chắn chưa được tối ưu, nhưng thấy chạy ổn khi in overhang và bridging.

Mình dự định sẽ tối ưu đường đi (routing) của CPAP để gọn không gian hơn, nhiều khả năng sẽ bỏ fan plate 3628 (vì khi dùng CPAP thì nó không cần thiết và còn làm giảm hành trình X), nhưng chắc mình sẽ làm một bản mod riêng cho phần đó. Hiện tại bản này dùng với mình là đủ ổn!

Nếu dùng trong enclosure, nhớ in bằng vật liệu như ABS hoặc ASA nha!

Installation

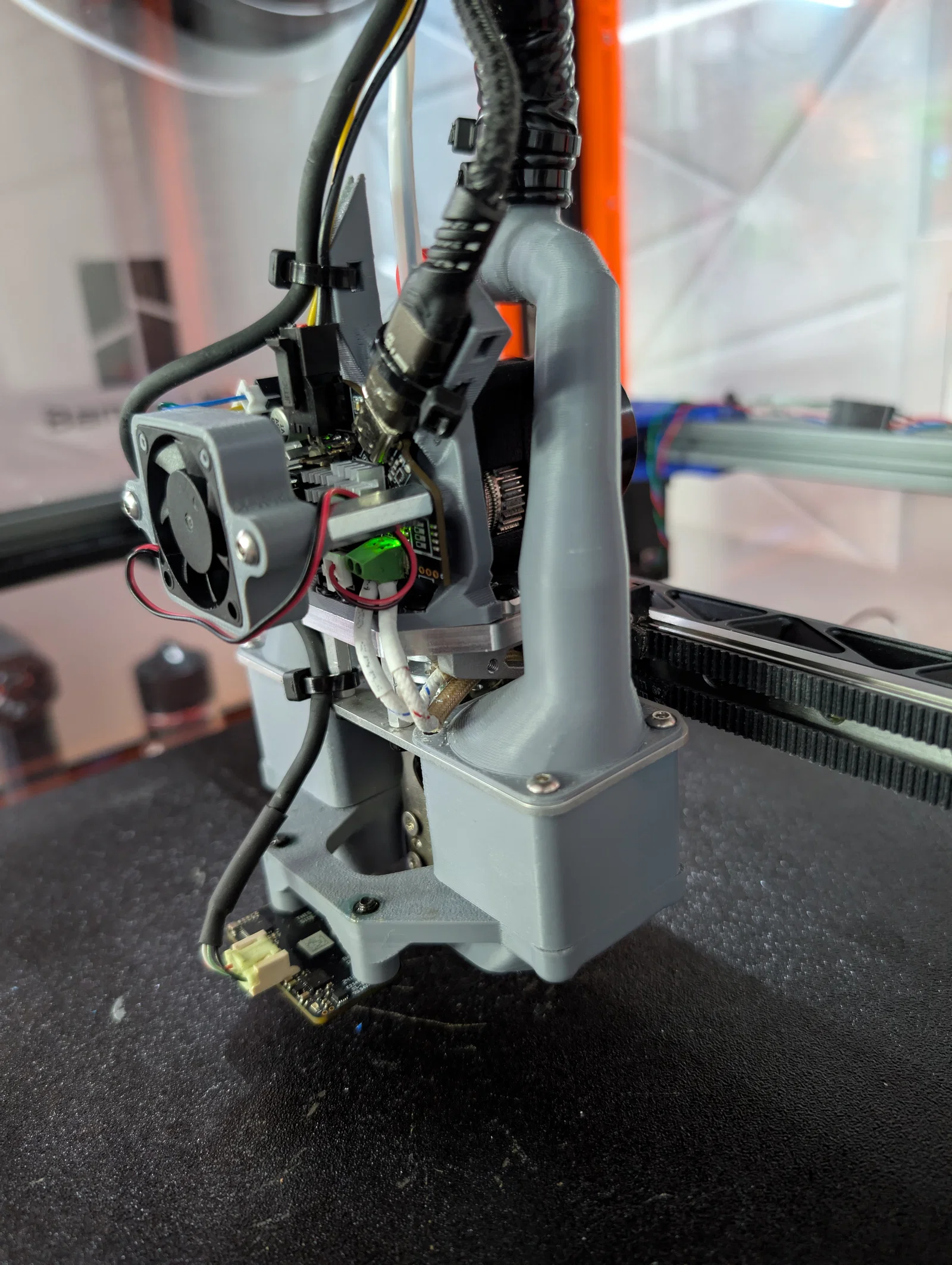

• Bạn sẽ cần uốn nhẹ và cẩn thận các ống CPAP phía trên vòng ra sau toolhead nếu bạn đã lắp nguyên cụm toolhead rồi, hoặc trượt/lắp chúng vào trước khi bắt đầu siết cố định fan plate 3628

Print Settings

• Infill: 40%
• Walls: 5
• Bottom/Top: 5

Klipper Config Changes

[stepper_x]

position_min: 13.5

position_max: 284.5

position_endstop: 284.5

Nếu bạn cần hỗ trợ set up Calamity toolhead, hoặc chuyển sang Chube Air hay LGX Lite Pro, các file Klipper config cho Doomcube của mình ở đây (cập nhật mỗi đêm):

• Entire Repo: https://github.com/matthewj301/doomcube/tree/main
• Calamity Toolhead Portion: https://github.com/matthewj301/doomcube/blob/83ce2610adc1e311a02a6e47a5709a5859ae48d0/custom/toolheads/calamity.cfg

Chúc in vui nha!
