Bộ khóa ngang Festool cho bàn MFT 800/MFT 1080/MFT/3

Lưu ý

Dự án này vẫn đang trong quá trình hoàn thiện và được phát triển dựa trên bàn làm việc MFT 800. Mình đã in và test tất cả các file, nhưng vẫn có thể còn lỗi. Nếu bạn thấy có gì bất thường, vui lòng báo mình biết để mình xử lý.

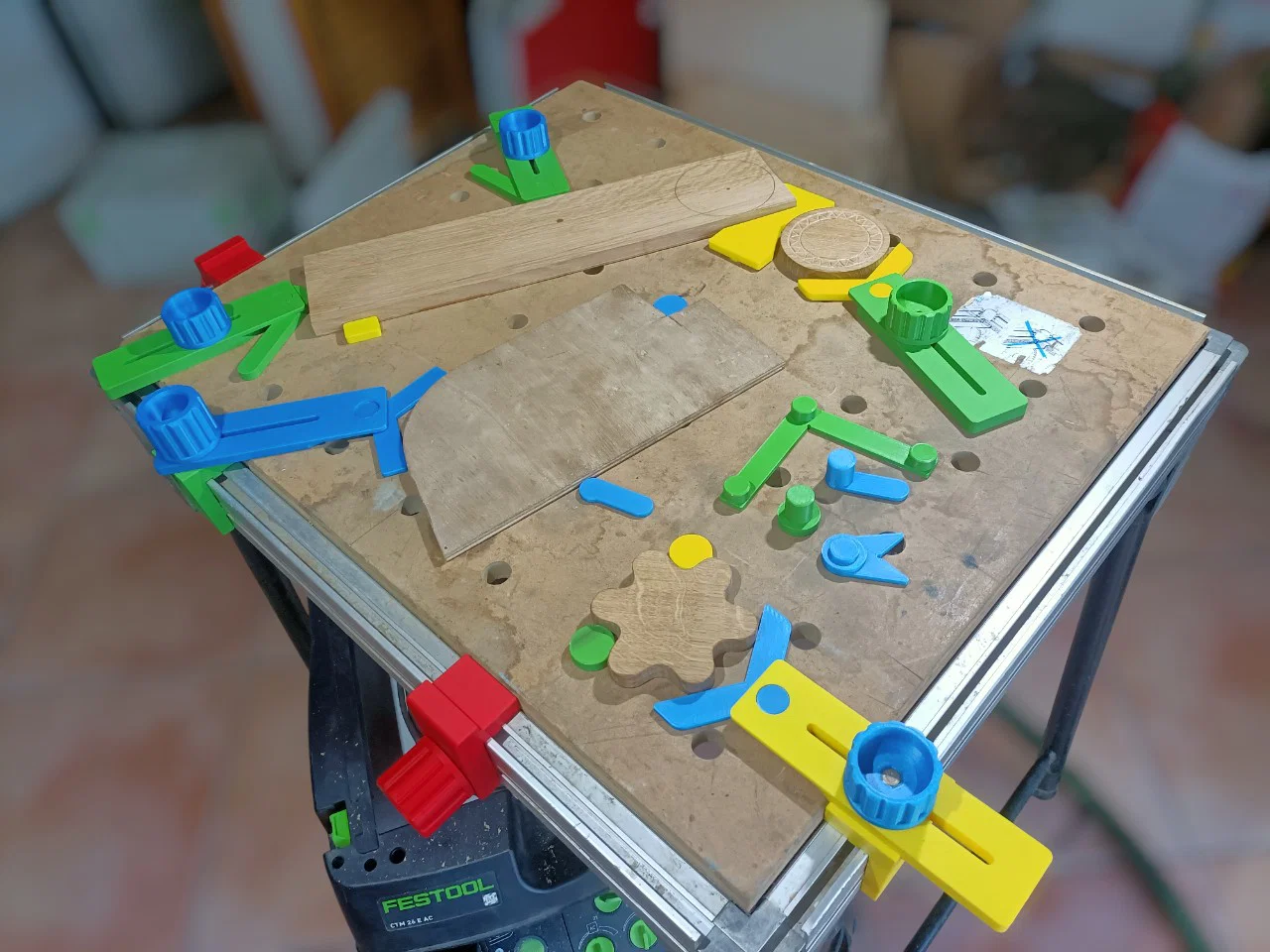

Không phải tất cả các chi tiết đã in trong hình đều có trong dự án này vì một số là phiên bản trước (prototype). Thay vào đó, bạn sẽ thấy phiên bản mới nhất, rất giống với chi tiết bạn thấy trong ảnh.

Với các chi tiết dùng chung cho MFT/3, hiện vẫn đang ở giai đoạn test, nên hãy in trước 1 tool holder tương thích MFT/3 để thử, rồi hãy in các món còn lại.

Giới thiệu

Sau nhiều năm dùng đồ Festool, đôi lúc mình gặp vấn đề khi cố định phôi trên bàn làm việc, đặc biệt với phôi mỏng, vì thường hệ kẹp (clamp) hay vướng đường thao tác.

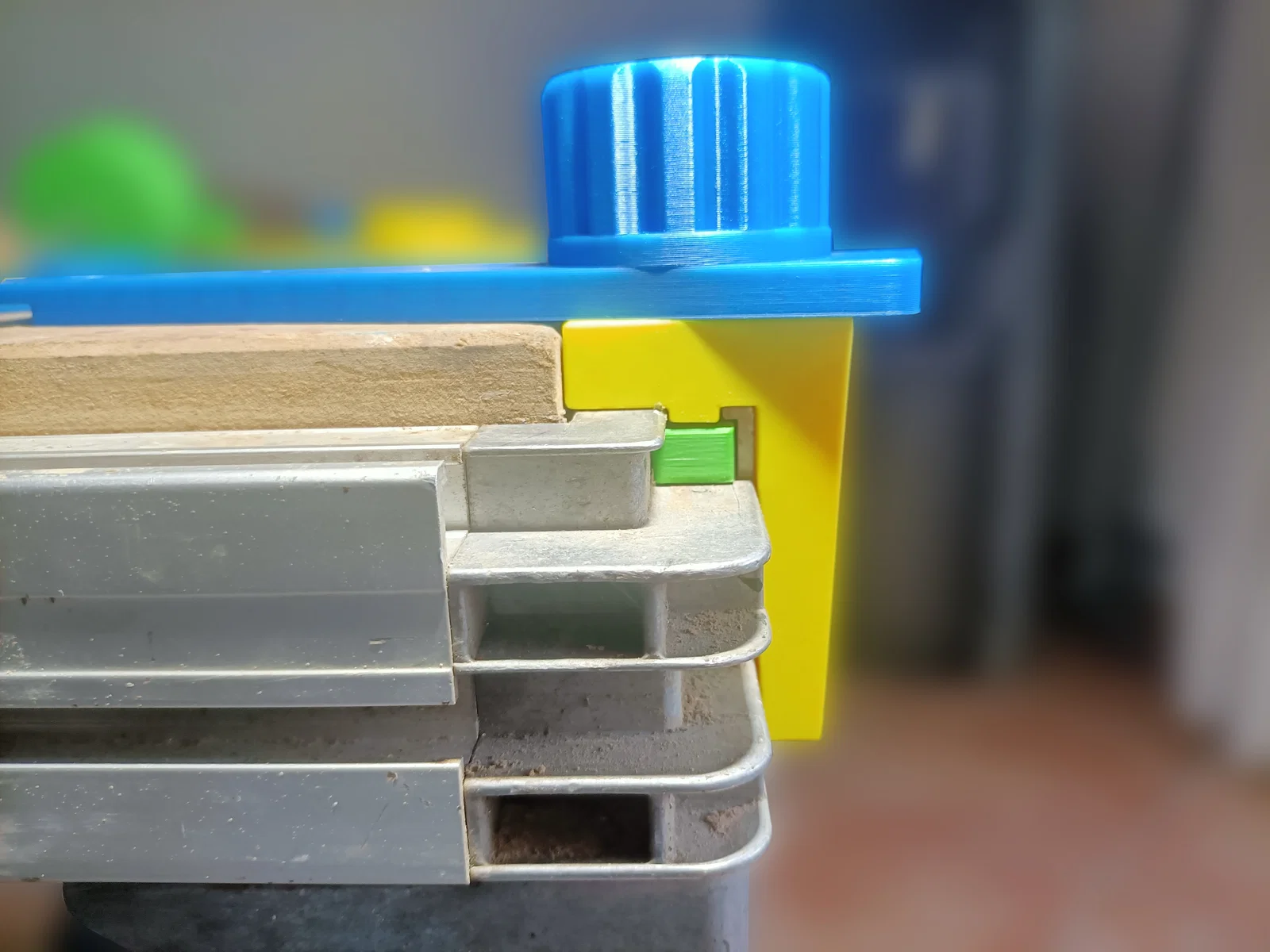

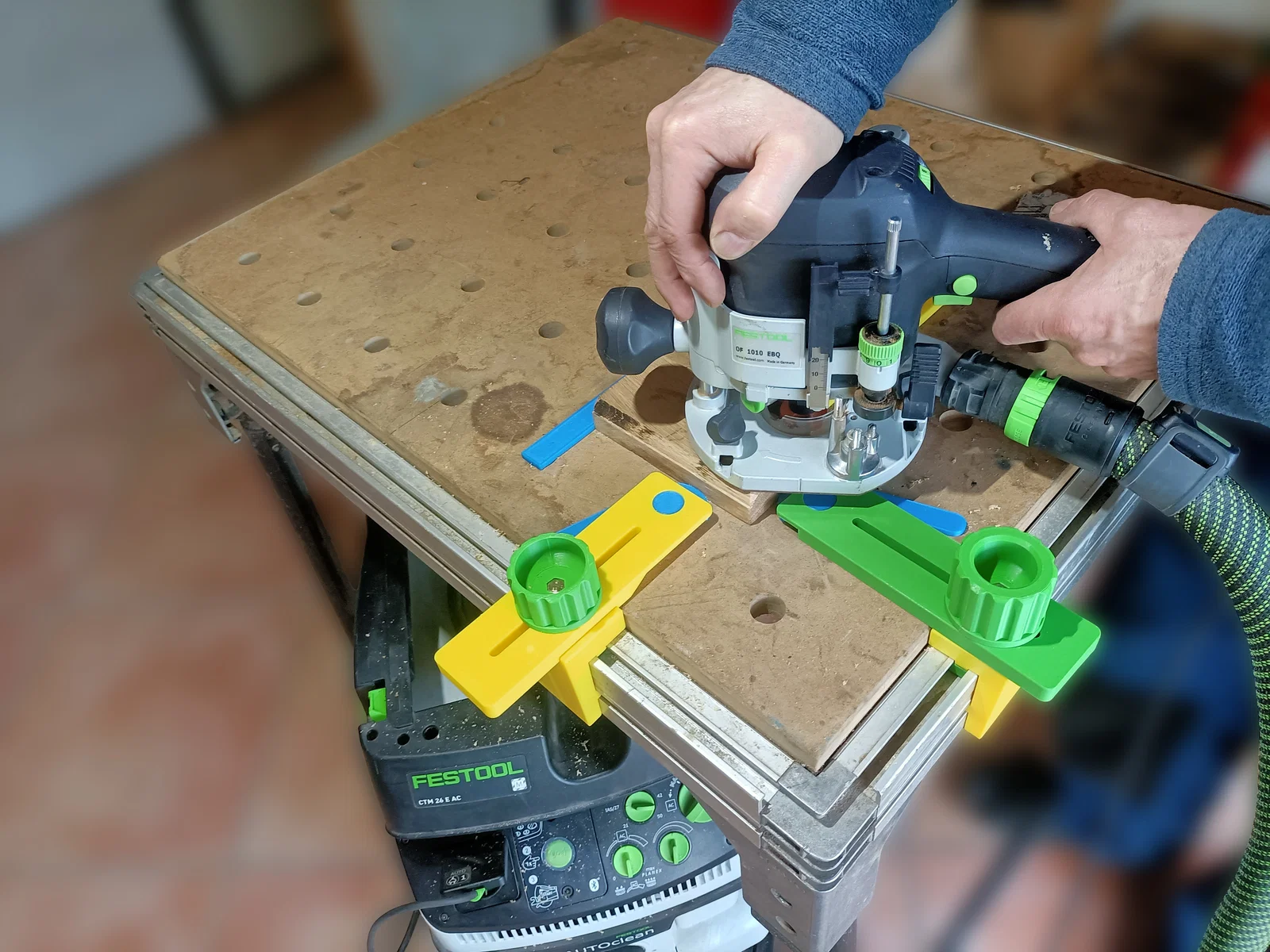

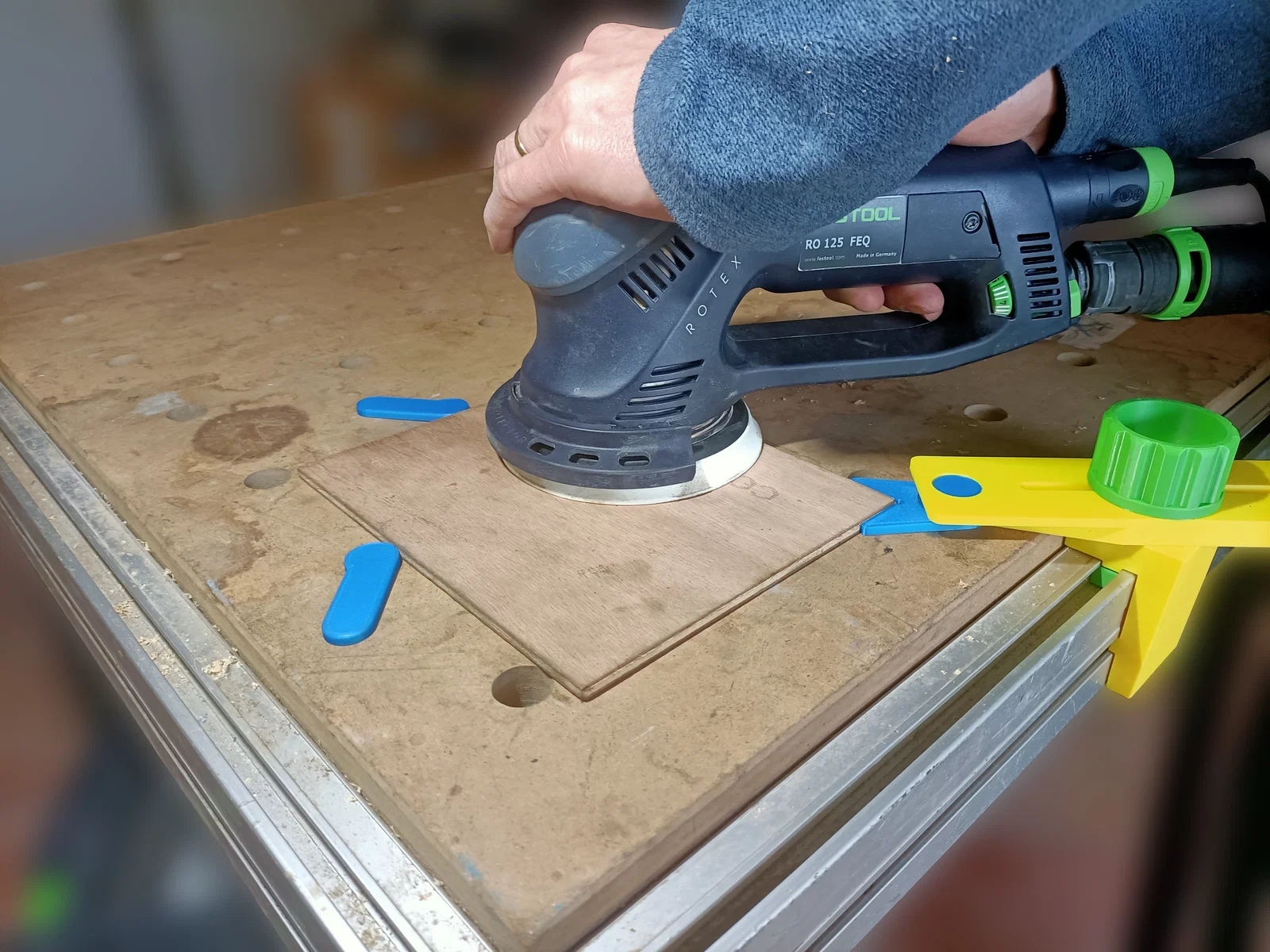

Hệ khóa ngang (lateral locking system) này sẽ giữ chắc phôi có độ dày từ 5 mm trở lên, và vẫn có thể gia công trên bề mặt trên mà không chạm vào hệ khóa.

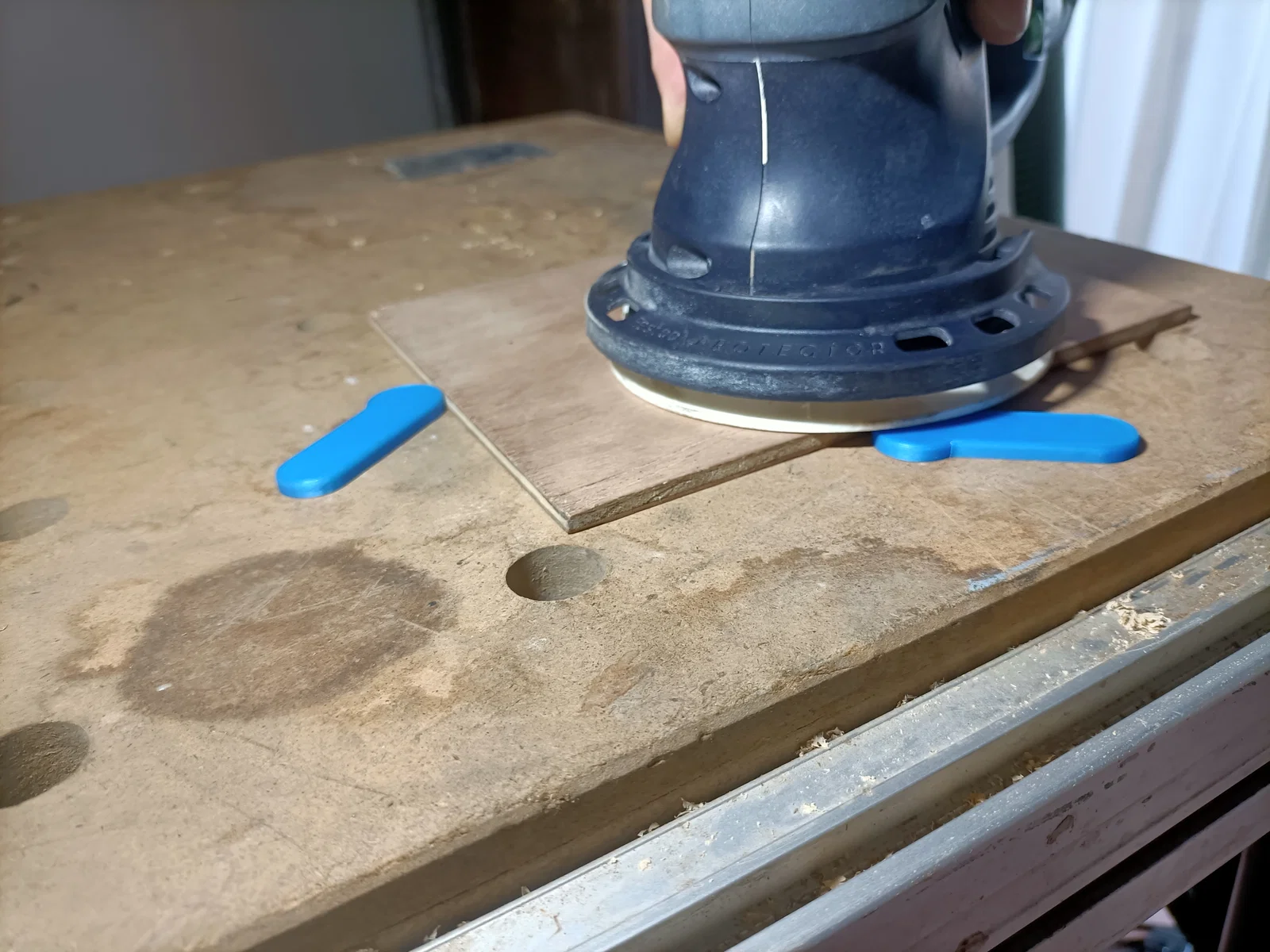

Phôi mỏng hơn 5 mm vẫn làm được, nhưng khi đó hệ khóa sẽ nhô lên khỏi bề mặt trên của phôi đang cố định.

Vì vậy mình xin giới thiệu bộ Lateral locking system kit giúp giảm cảnh phải ngưng công việc vì dụng cụ kẹp bị xê dịch.

Nguyên lý

Việc khóa được thực hiện bởi hai hệ camlock.

• Một camlock gắn trên tool holder có thể chỉnh và có thể đặt ở bất kỳ vị trí nào.
• Một camlock gắn ngay trên bàn dùng khi tool holder đang gắn phụ kiện khác không phải camlock.

Quy trình lắp đặt hệ khóa

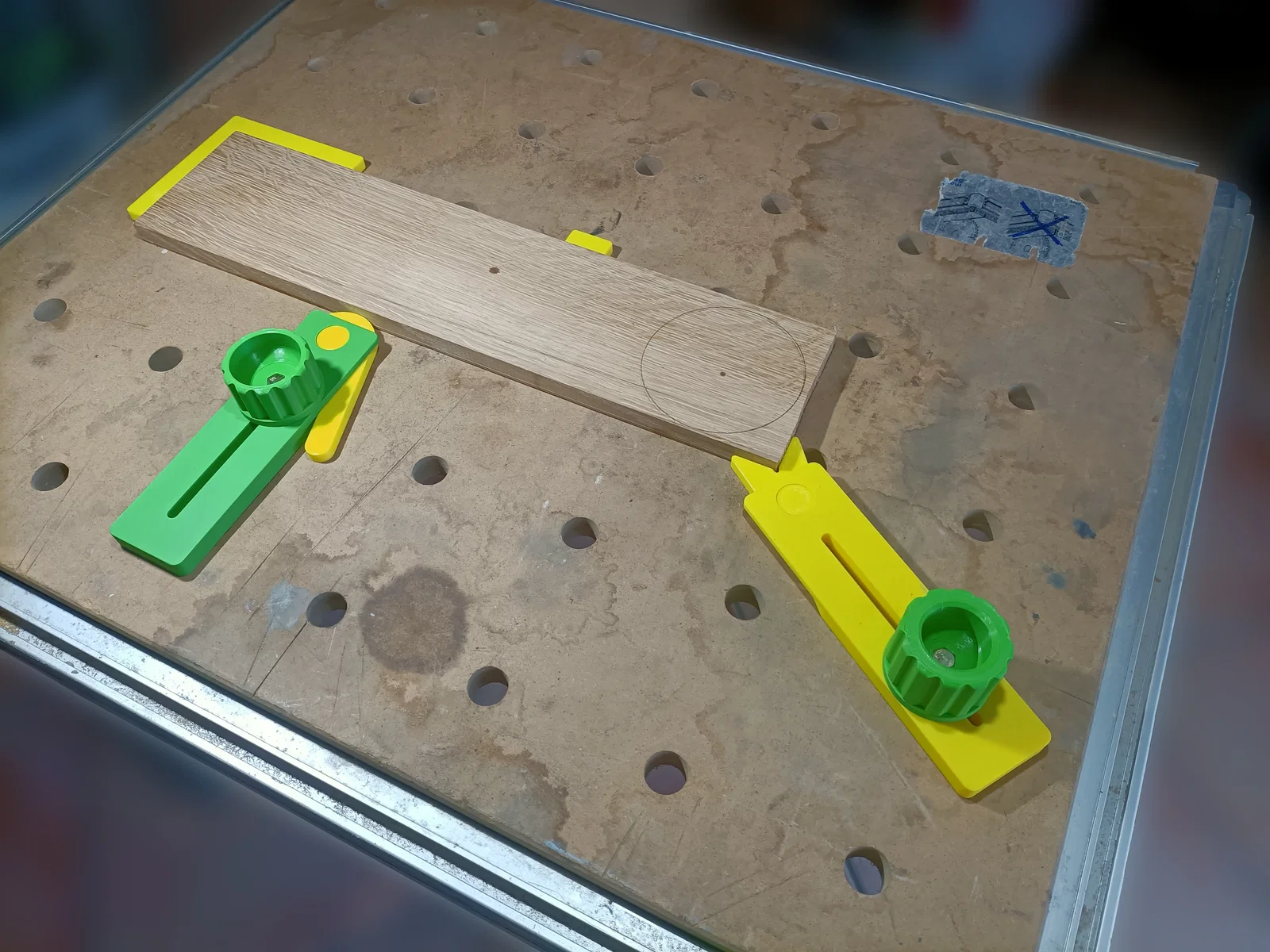

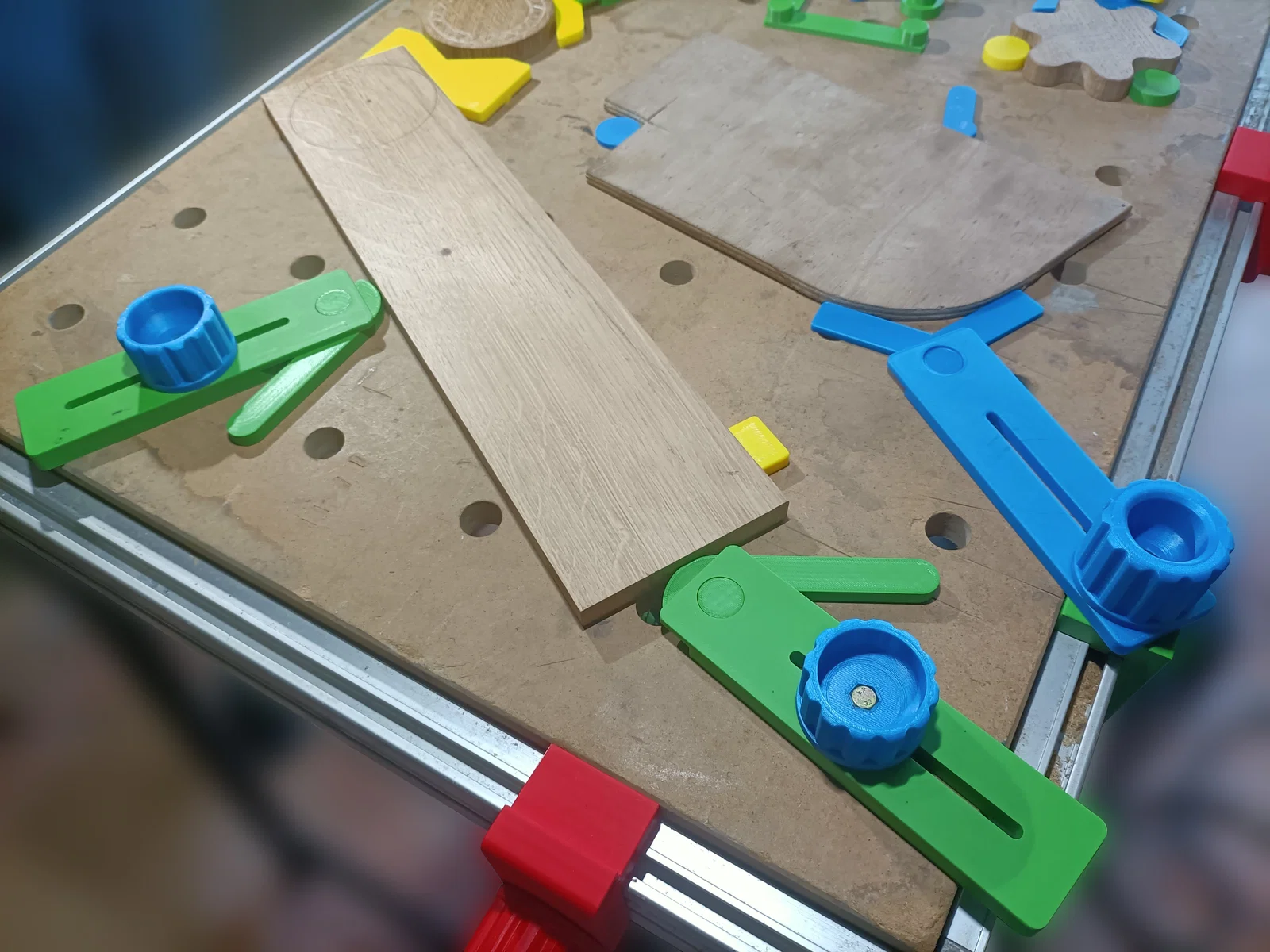

Khóa bằng camlock lắp trên tool holder:

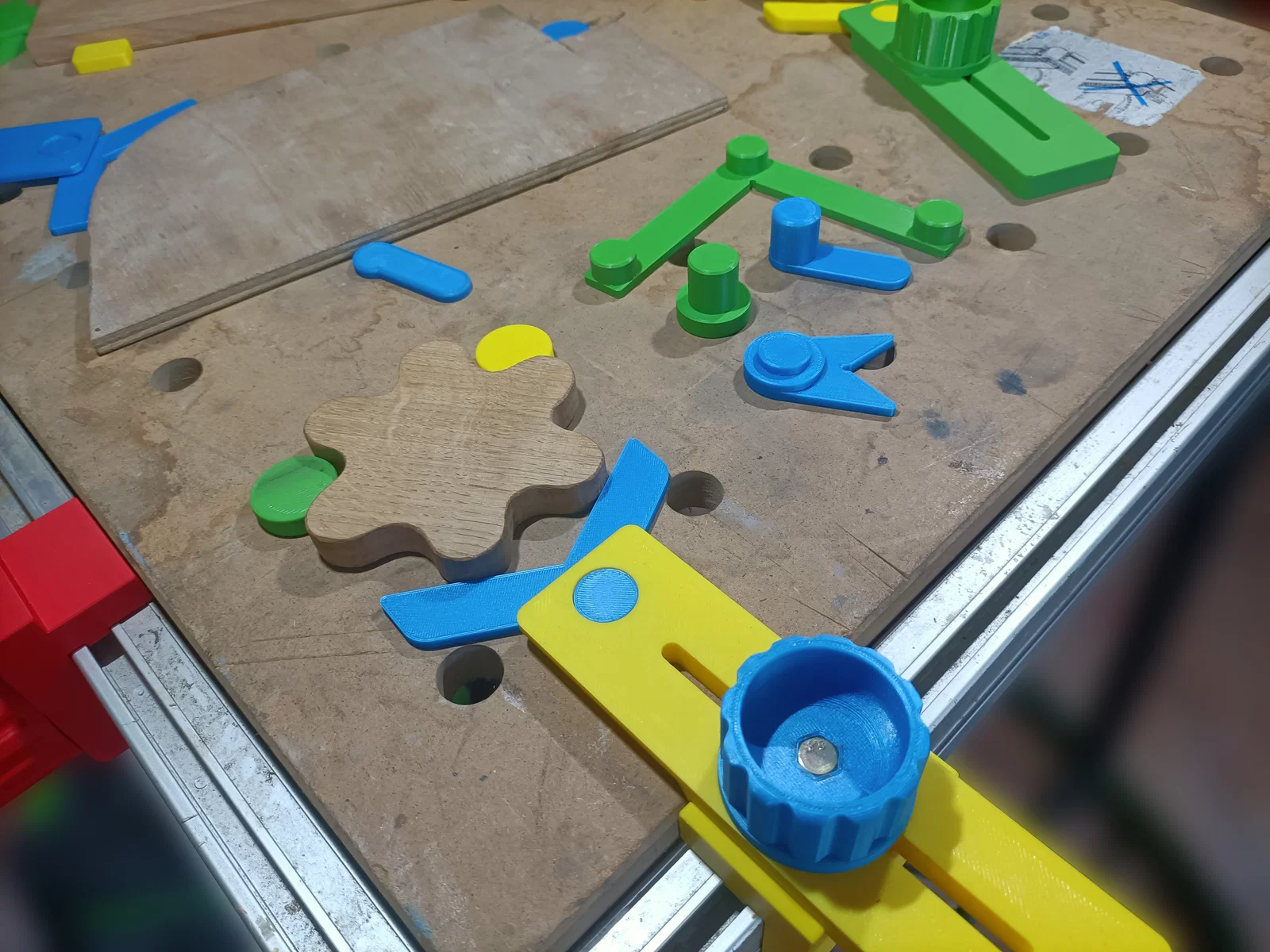

1. Lắp (các) part stopper (cleat, linear, square hoặc lateral stop).
2. Đặt phôi cần gia công tựa sát vào các chặn này.
3. Lắp tool holder có camlock ở phía đối diện (mặt phẳng của camlock áp vào phôi).
4. Đẩy tool holder sát vào phôi trong khi siết bằng núm (knob).
5. Khóa phôi bằng cách xoay camlock.

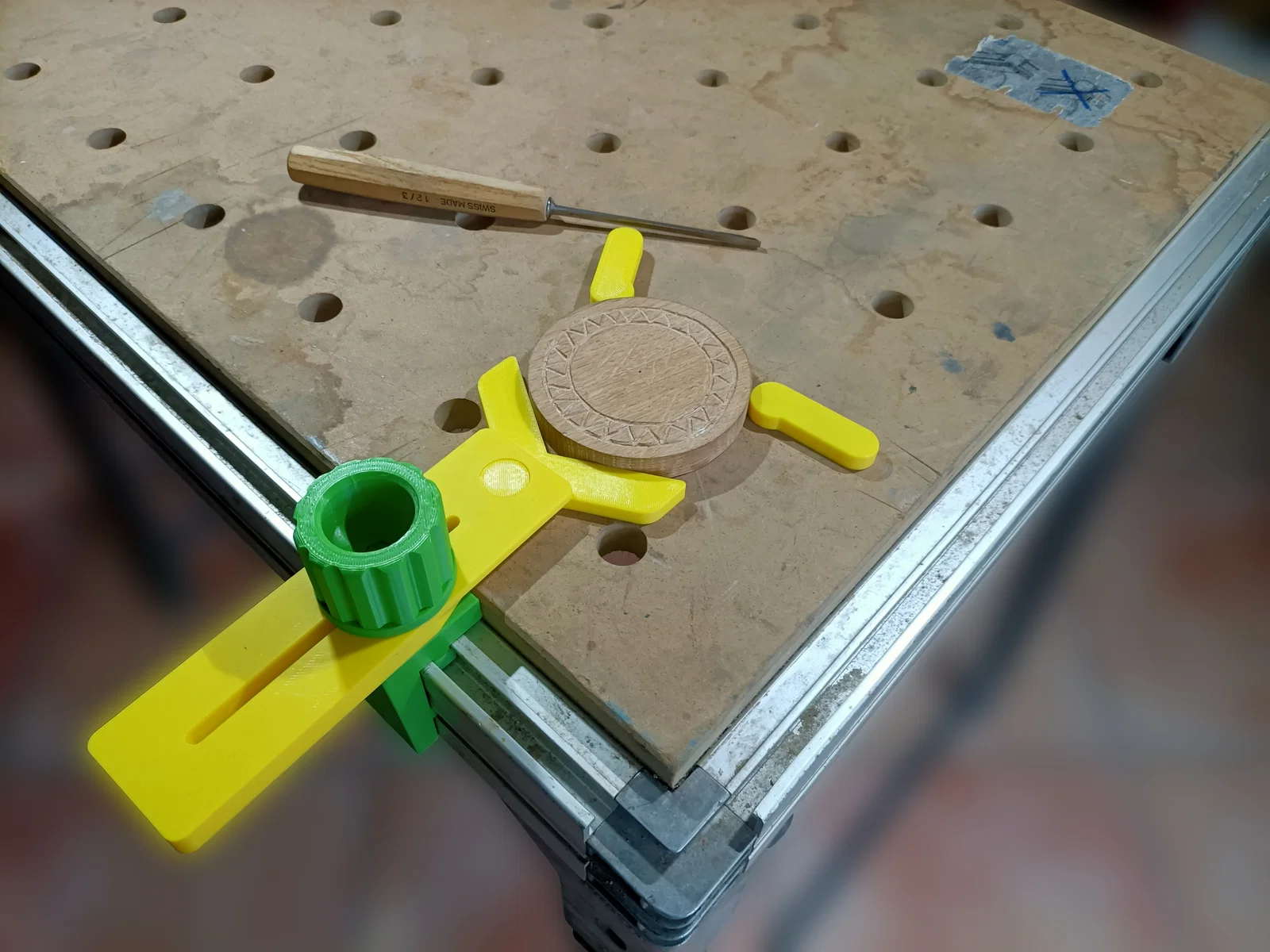

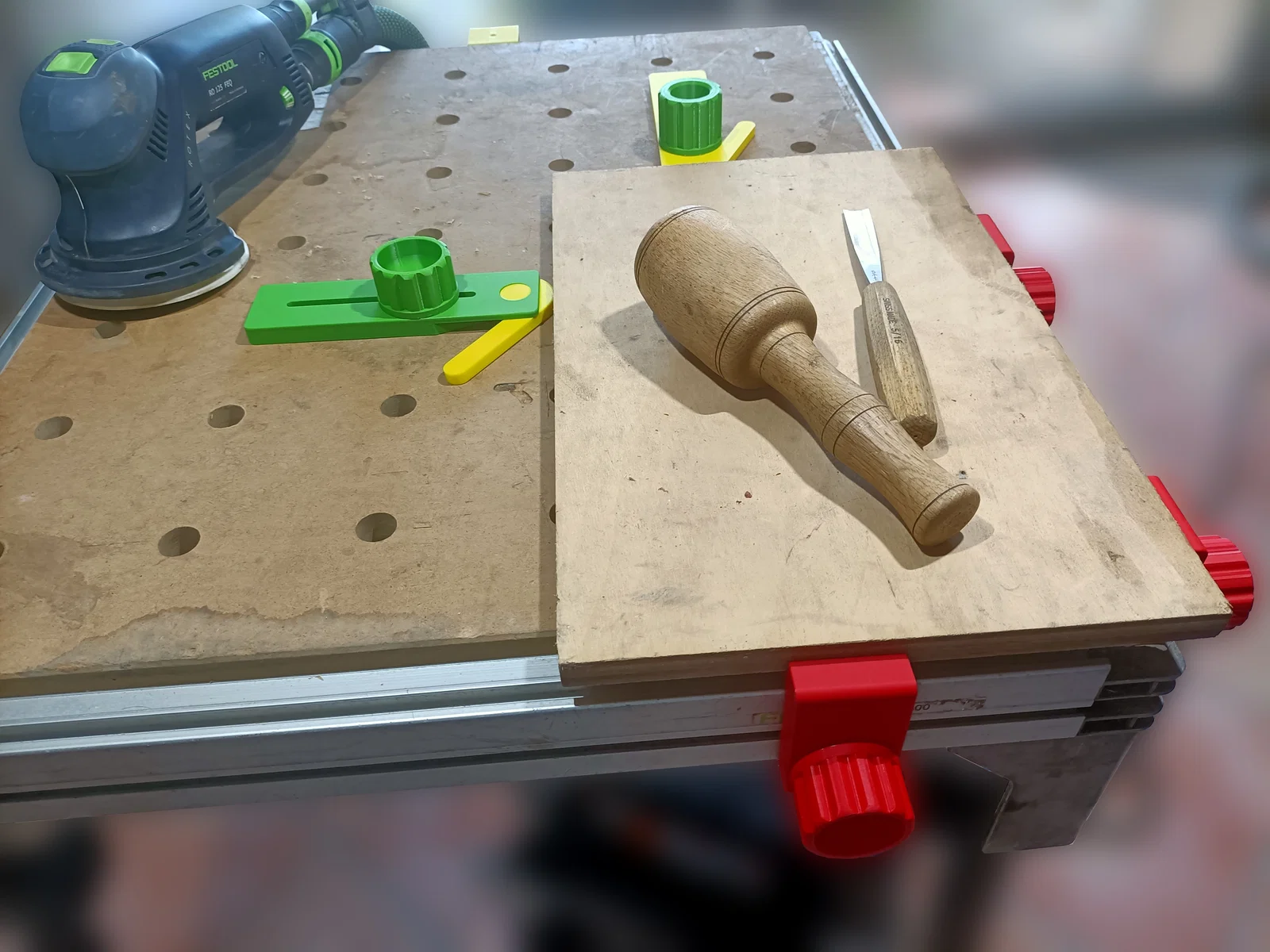

Khóa bằng table camlock

1. Đặt một hoặc nhiều table camlocker vào vị trí.
2. Đặt phôi cần gia công tựa vào mặt phẳng của table camlock.
3. Lắp tool holder ở phía đối diện với đúng dụng cụ (trường hợp này không dùng camlock).
4. Đẩy tool holder sát vào phôi trong khi siết cố định bằng núm (knob).
5. Khóa phôi bằng cách xoay table camlock.

Thiết lập in

• Bất kỳ filament đặc nào (PLA là đủ cứng)
• Perimeter: 2 lớp trở lên
• Infill density: 25% trở lên
• Infill pattern: Grid hoặc tương tự
• Cần supports cho guided support và table nut

Ghi chú

Dĩ nhiên, tăng các thông số sẽ giúp chi tiết in chắc hơn.

/!\ Chiều dài vít của lateral knob là 40 mm. Chiều dài vít của tool holder knob là 50 mm

Với MFT/3 tool holder support knob, vít là M6 Hex head dài 45 mm.

Với MFT/3 tool holder supports và lateral support insert dùng đai ốc M6 kích thước 11.5 x 11.5 x 4.5 mm.

Chiều dài vít của núm có thể cần chỉnh nhẹ để tránh chạm đáy của các thanh rail ngang (lateral rails) của bàn làm việc.

Hình ảnh từng chi tiết (trừ lateral stop end tool holders cho MFT/3
