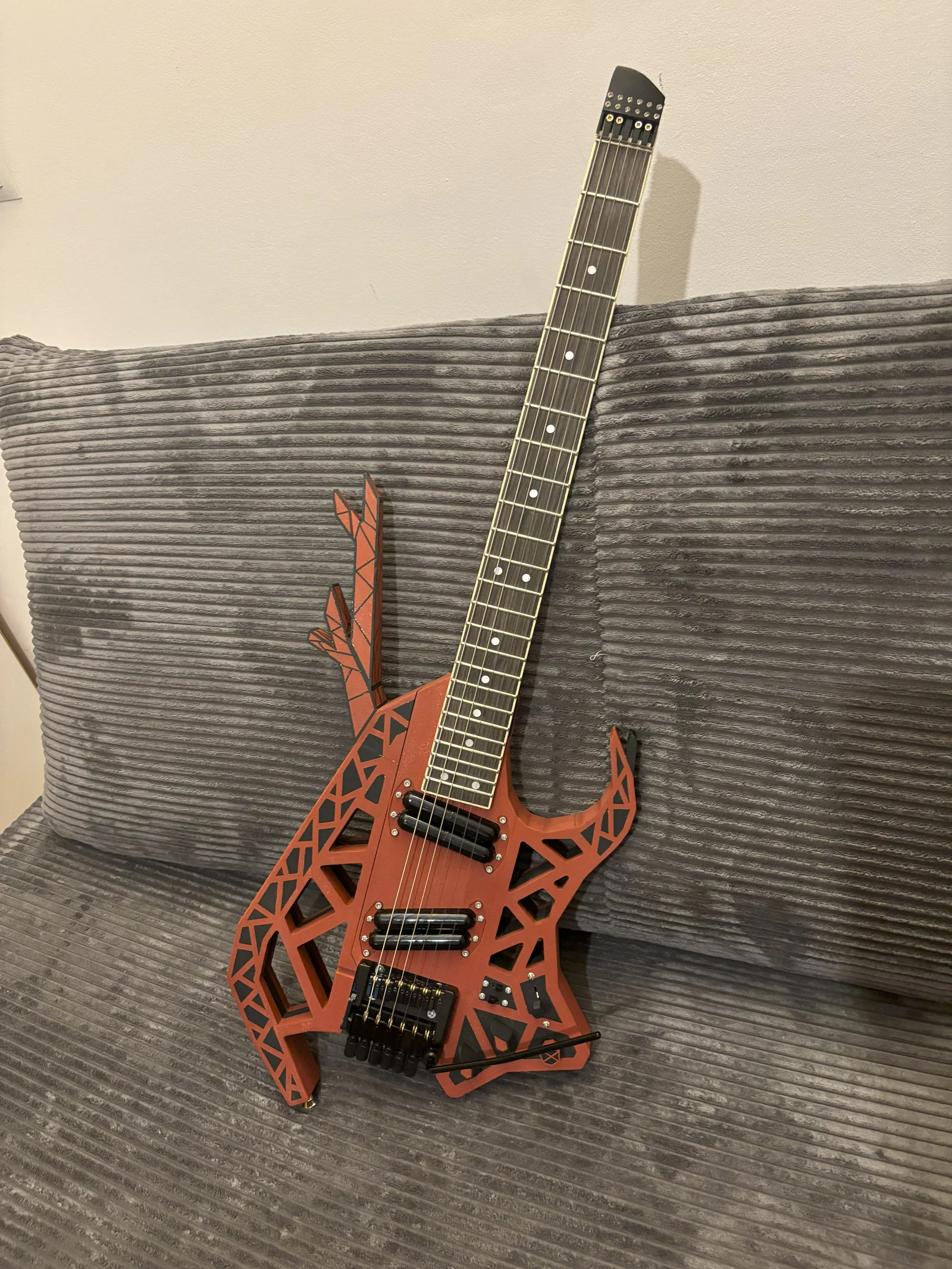

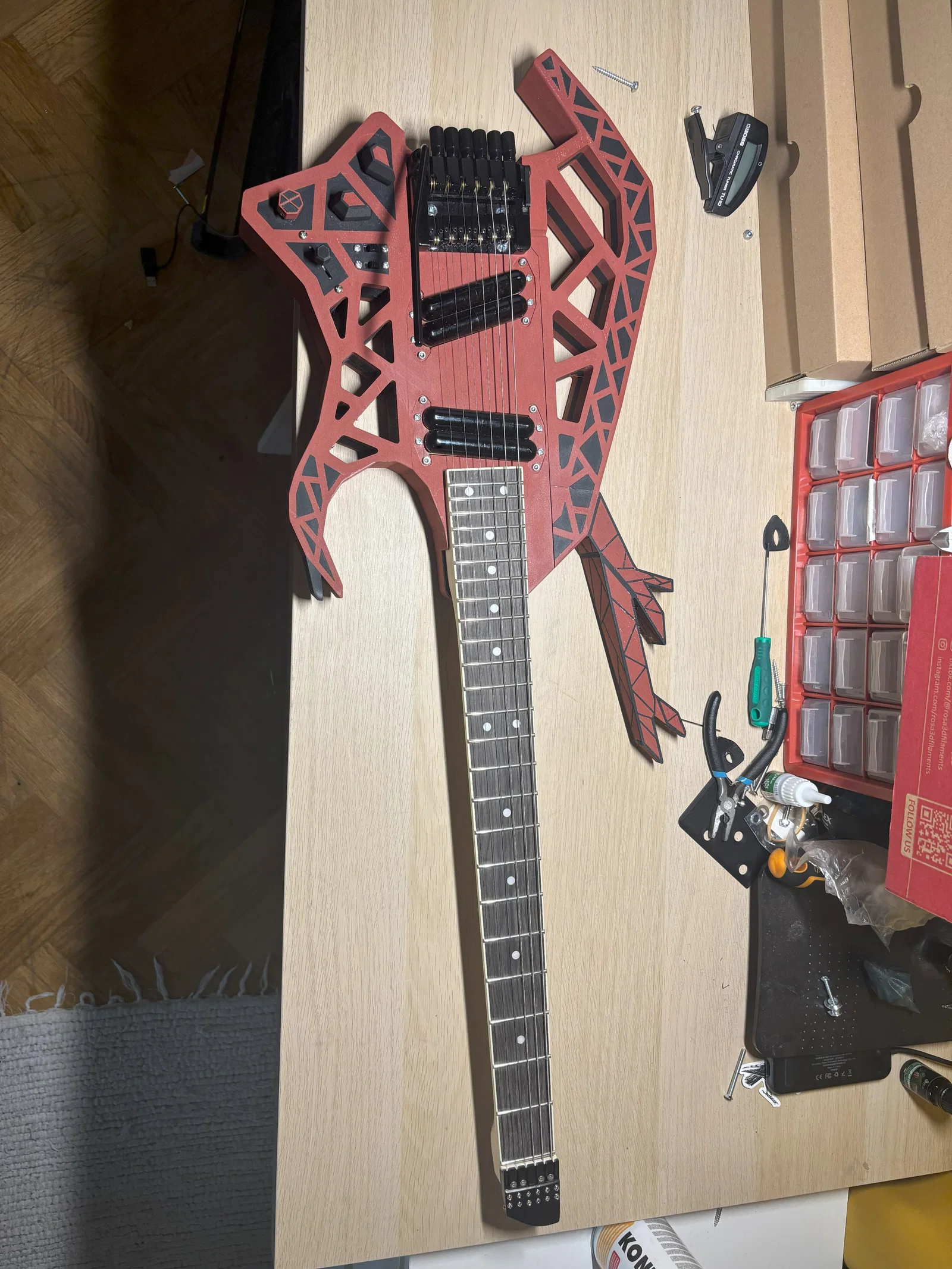

BIES (The Fiend) – Guitar điện headless in 3D (không đầu)

Là dân kỹ sư và có sẵn máy in 3D, mình muốn làm một cây guitar có thẩm mỹ hợp với folk-rock. Đồng thời, mình cũng muốn thử nghiệm phần pickup và cấu hình điện tử bằng cách thêm một cụm humbucker dạng lipstick tự thiết kế.

Mình có vài đoạn sample âm thanh ngắn trên trang Instagram

PRINT SETTINGS

• Centre Piece: filament: PLA-CF hoặc PLA, layer height: 0.2 mm, wall count: 6, infill: 12% honeycomb, top shell thickness: 1.2 mm, snug supports
• Top Body: filament: PLA-CF hoặc PLA, layer height: 0.2 mm, wall count: 2, infill: 15% grid, snug supports, reinforced walls (3-4) tại vị trí ốc bắt dây đeo (strap screw)
• Bottom Body: filament: PLA-CF hoặc PLA, layer height: 0.2 mm, wall count: 2, infill: 15% grid, snug supports
• Antler: filament: PLA-CF hoặc PLA, layer height: 0.2 mm, wall count: 3, infill: 12% cubic, snug supports
• Tremolo Bridge Spacer: filament: PET-G hoặc PETG-CF, layer height: 0.2 mm, wall count: 6, infill: 25% grid, không support
• Neck Spacer: filament: PLA-CF hoặc PLA, layer height: 0.2 mm, wall count: 8, infill: 100%
• Steel Plate Cover: filament: PLA-CF hoặc PLA, layer height: 0.2 mm, wall count: 6, infill: 20% grid, không support3
• Rest of the models: Dùng cài đặt tiêu chuẩn là đủ với bất kỳ filament nào bạn chọn

ADDITIONAL PARTS FOR THE ASSEMBLY

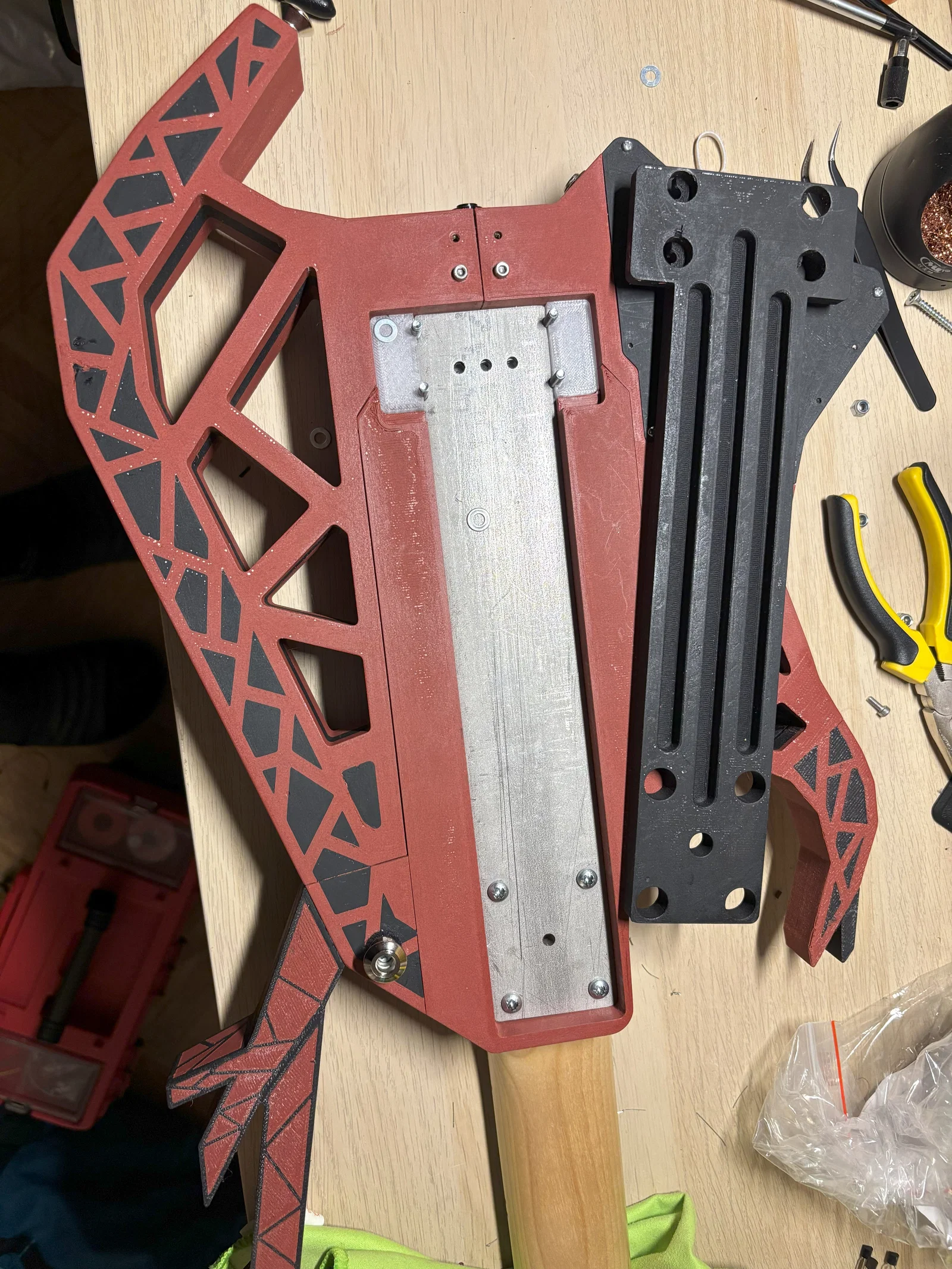

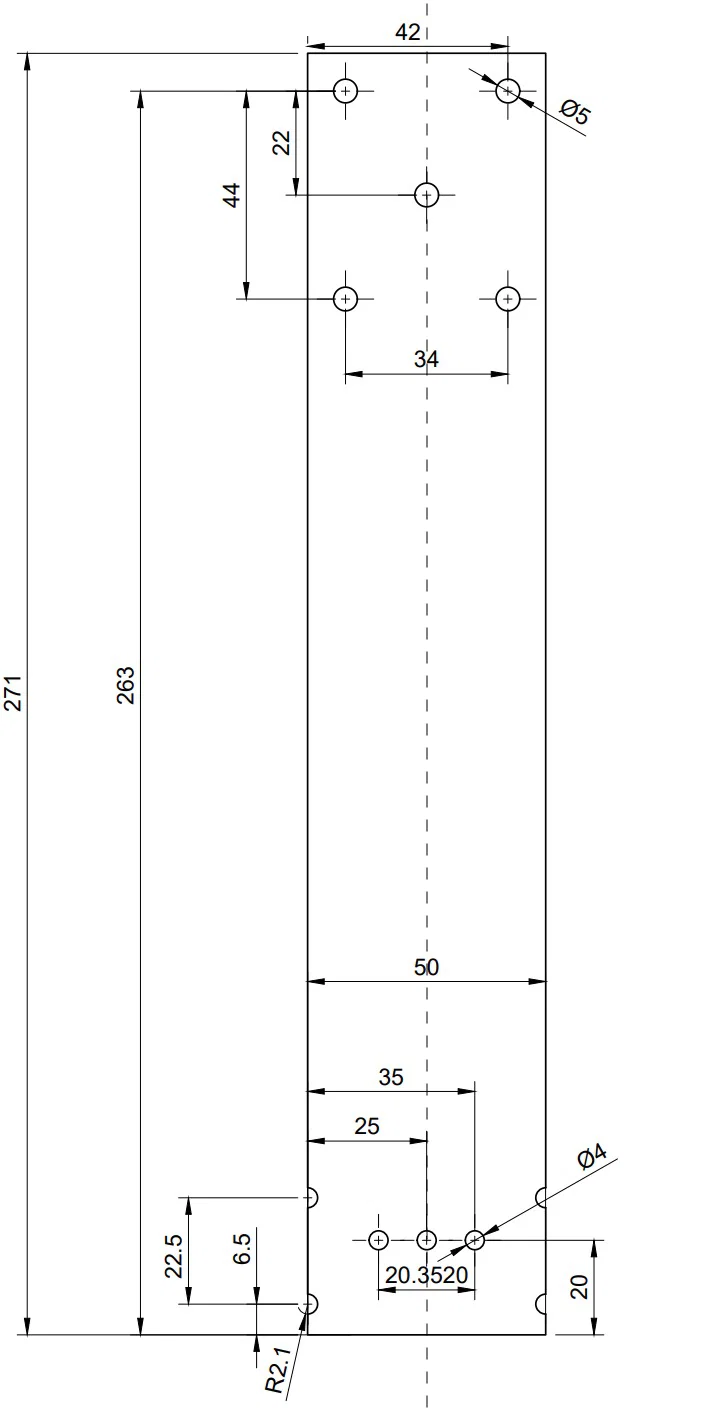

• Tấm thép không gỉ (270x50x8 mm)
• Cần headless 24 phím (mình mua cần maple này trên AliExpress, dùng ổn; tuy nhiên về mặt cơ khí thì 8 phím cuối hơi bị lệch tông nhẹ)
• Tremolo bridge (mình không thích phần top bridge giữ dây, nhưng lại không tìm được cái nào vừa với hình dáng cần maple. Mình khuyên bạn nên tìm một top bridge khác)
• Top bridge trong ảnh (cây bridge này không hoàn toàn phù hợp với cái cần đang dùng vì các chốt kim loại làm mình phải dũa phần đuôi cần để lắp vừa. NÊN mình khuyên bạn tìm món khác)
• 4x Lipstick Pickups (loại mình mua giờ không còn bán nữa. Bạn chỉ cần tìm pickup có khoảng cách lỗ bắt ốc 90 mm)
• 12x inserts M2 & 12x M3
• 2x biến trở tuyến tính ALPHA 250k
• 1x biến trở tuyến tính ALPHA 100k
• Công tắc telecaster 3 nấc (khoảng cách lỗ 41.5 mm)
• 2x công tắc 2 nấc (khoảng cách lỗ 19 mm)
• Tụ 4.7 nF
• Jack socket
• Một thanh gỗ tròn đường kính 12 mm, dài tối thiểu 16 cm (3 cm cho mặt trước, 13 cm cho mặt sau) dùng để bắt ốc gắn strap mount.
• Keo dán chắc (mình dùng keo epoxy resin)

ADDITIONAL MODIFICATION

Vì tiếng nền (primary sound) của cây guitar với mình hơi yếu, mình có tích hợp một mạch active vào ngõ ra (về cơ bản là làm một effect siêu nhỏ chạy pin rồi gắn cạnh output). Mạch này gần như y hệt schematic của EQD Arrows, chỉ khác là mình thay transistor bằng BC337.
