Kẹp giữ dây trục X hướng lên cho MK4 / MK4S (X-Axis Cable Holder Upwards)
Kẹp giữ dây motor trục X cho MK4/MK4S, bẻ dây hướng lên 180° để gọn footprint, giảm lực kéo và tránh stress đầu cắm về lâu dài. Thiết kế trượt lắp dễ, có rãnh cho 2 zip-tie, vừa giữa motor và BuddyCase.
Mô tả

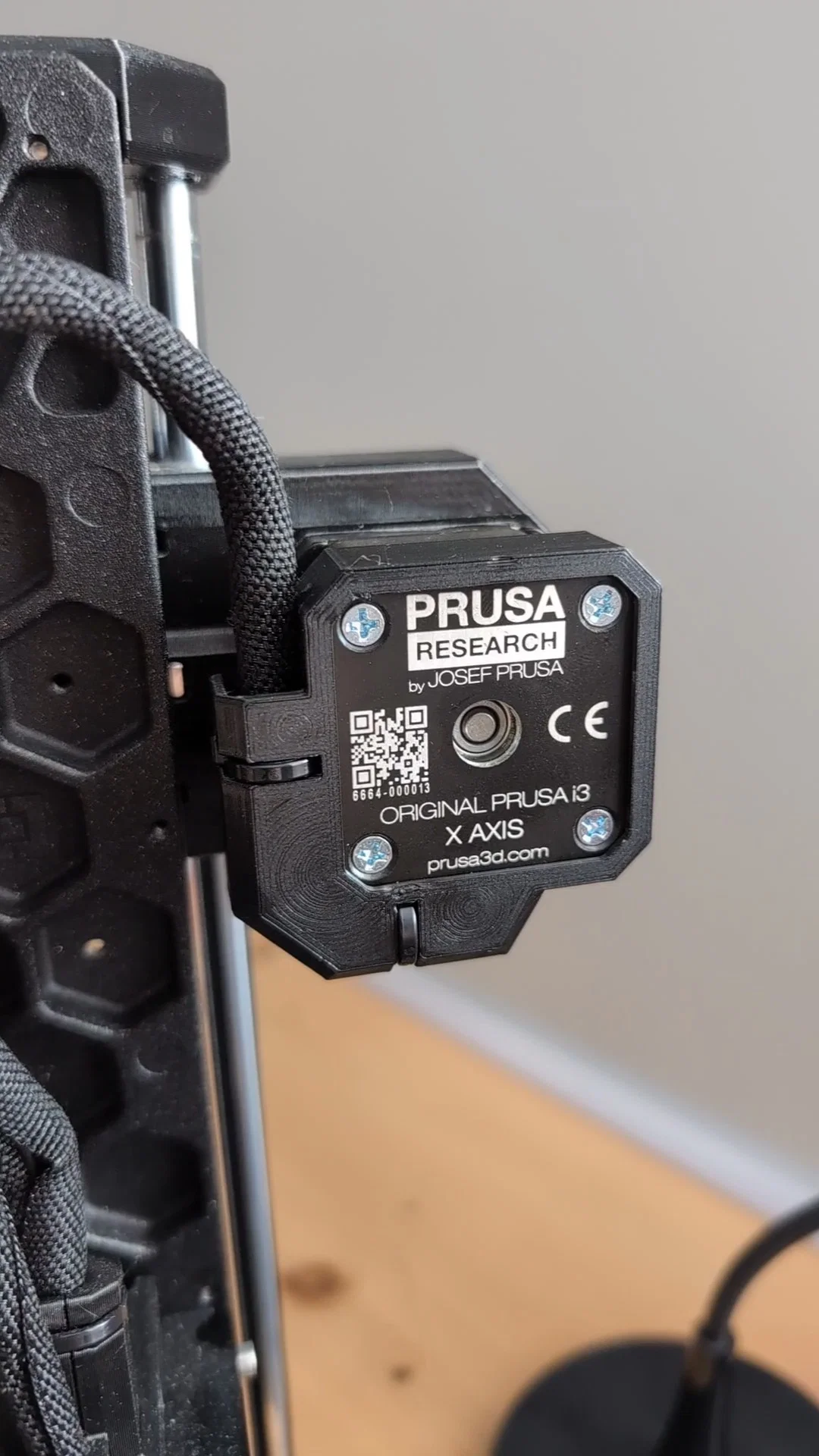

Mình thiết kế cái cable holder này cho dây motor trục X trên MK4(S) để bẻ ngược lên trên đúng 180 độ, giúp footprint gọn hơn. Mình làm vậy trong quá trình chỉnh để toàn bộ bed có thể lọt vô enclosure project của mình. Cách này giữ dây cố định và về lâu dài sẽ không làm căng chỗ tiếp xúc/đầu cắm. Nó cũng vừa khít, nhìn “đã” khi nằm giữa motor và BuddyCase.
Nó trượt vào vị trí rất dễ, đủ khít để tự giữ chắc tại chỗ. Có sẵn 2 rãnh để luồn 2 sợi zip-tie nhỏ đi kèm trong kit.
Tới giờ mình hài lòng với bản nháp đầu tiên (D1). Chắc sẽ để luôn bản này. In bằng PETG, Gyroid 15% infill, layer 0.2.
Lưu ý: Mình biết là có thể xoay luôn cái X axis motor để đưa dây lên trên mà không cần thêm phụ kiện. Nhưng mình chưa tìm được góc/kiểu lắp nào cho ra kết quả làm mình ưng hơn.
