ODroid CarPuter Phiên bản 1.0

----------> ODROID XU4 CARPUTER <----------

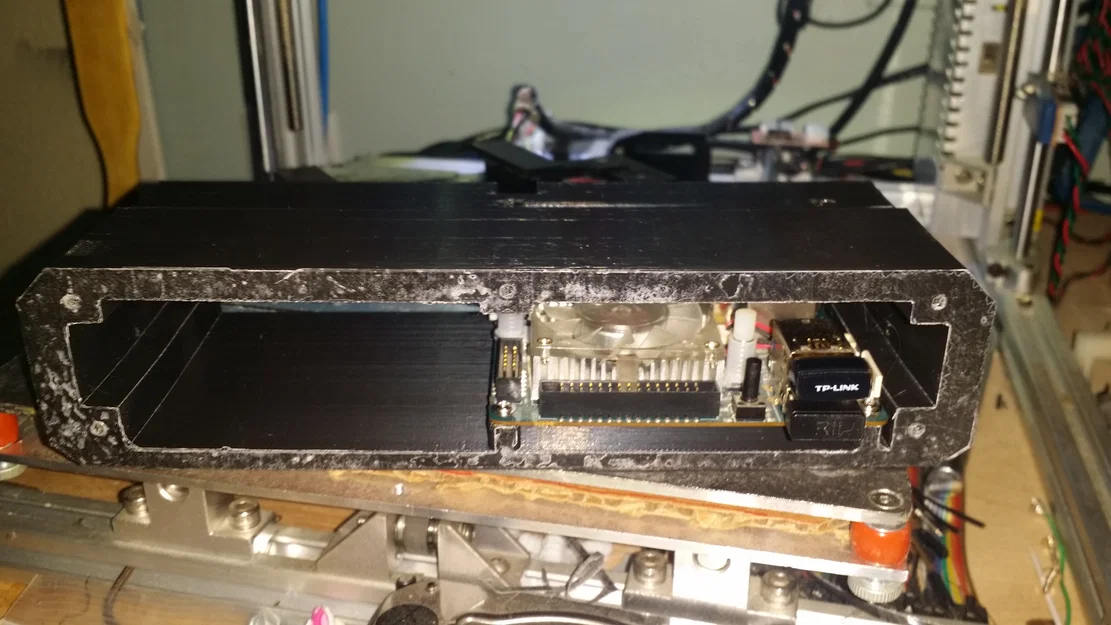

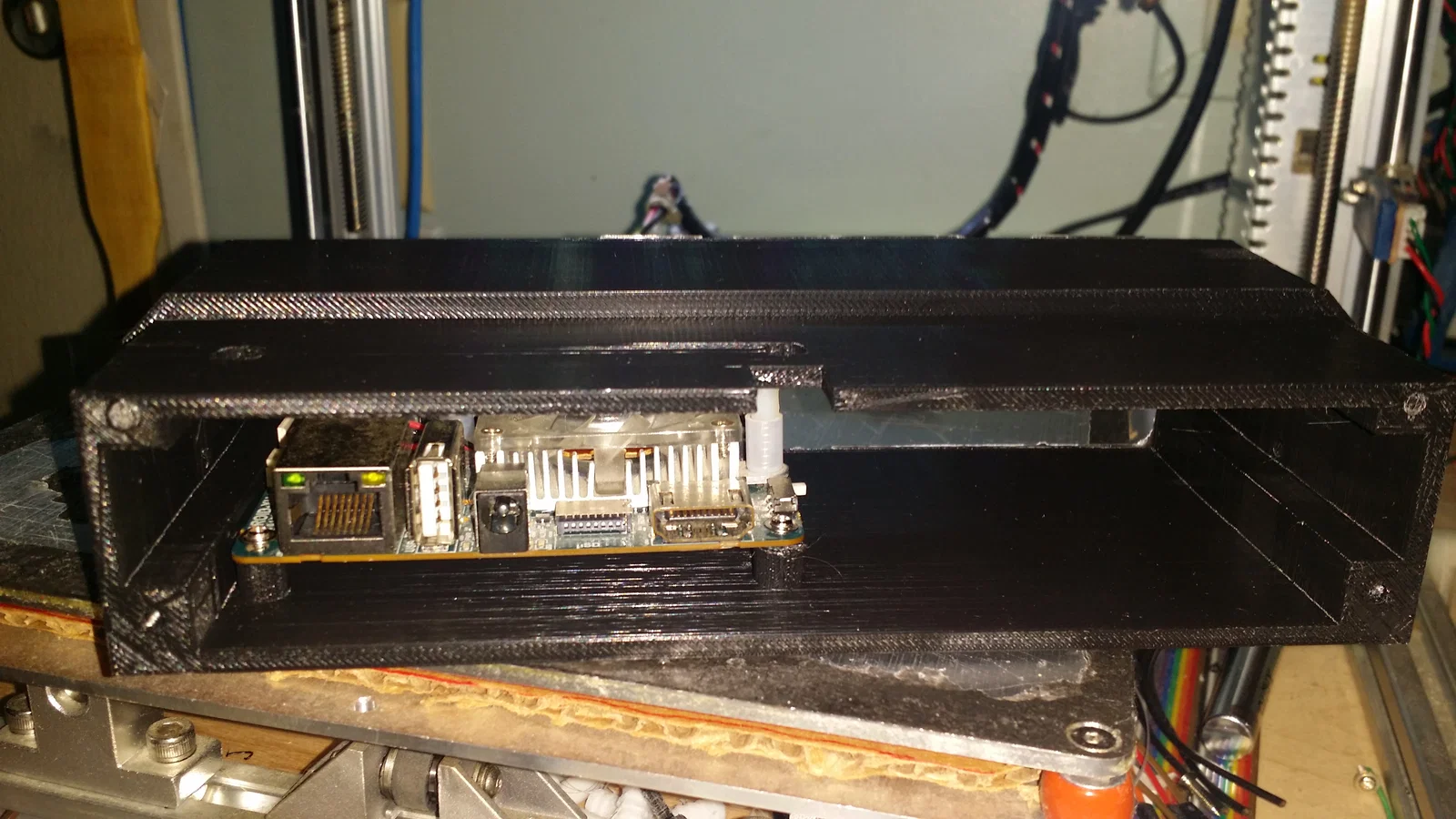

Đây là thiết bị được chế tạo để sử dụng với Odroid Xu4 và màn hình Odroid Vu7 hoặc Vu7+. Bạn có thể in trên bất kỳ máy in 3D nào có khổ từ 200x200x160mm trở lên.

(LƯU Ý: Dự án này TUYỆT ĐỐI KHÔNG nên in bằng nhựa PLA. Nó SẼ bị cong vênh, biến dạng và hư hỏng do nhiệt độ bên trong xe hơi/xe tải có thể tăng rất cao vào những ngày nắng nóng. Khuyên dùng nhựa ABS hoặc các loại nhựa chịu nhiệt tốt như PETG cho dự án này!)

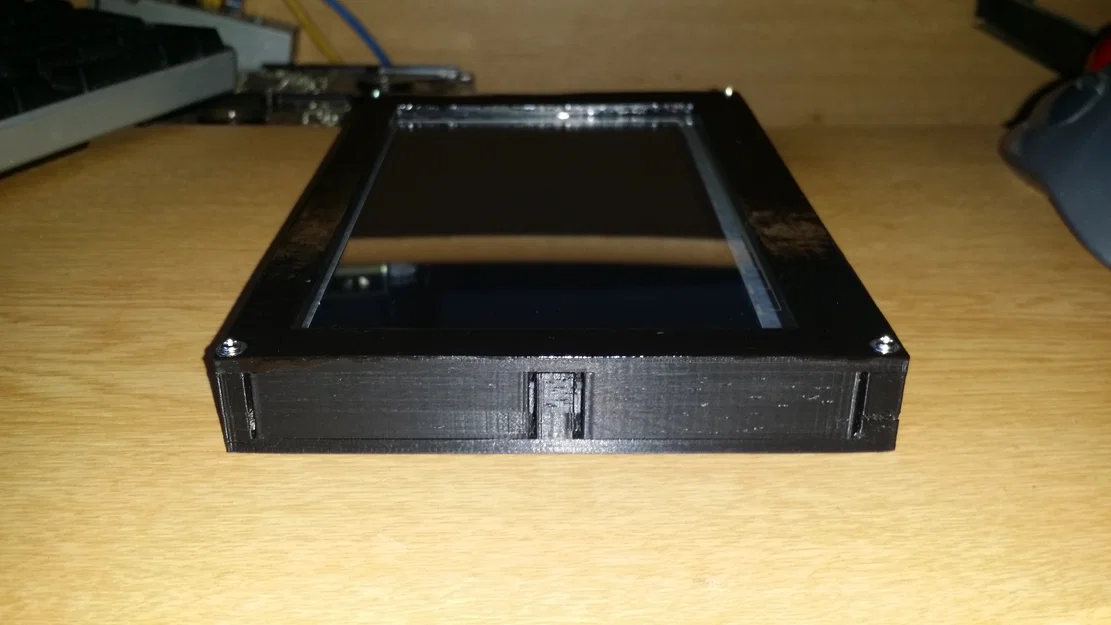

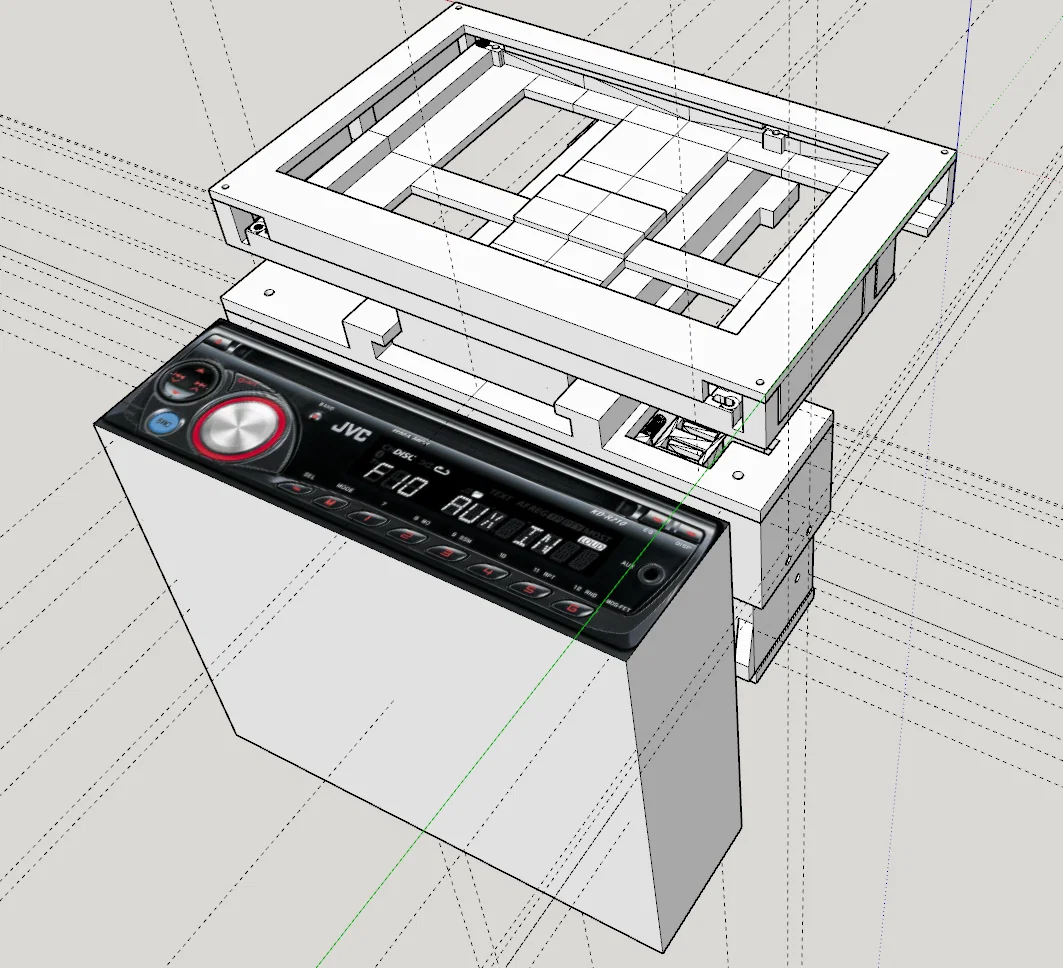

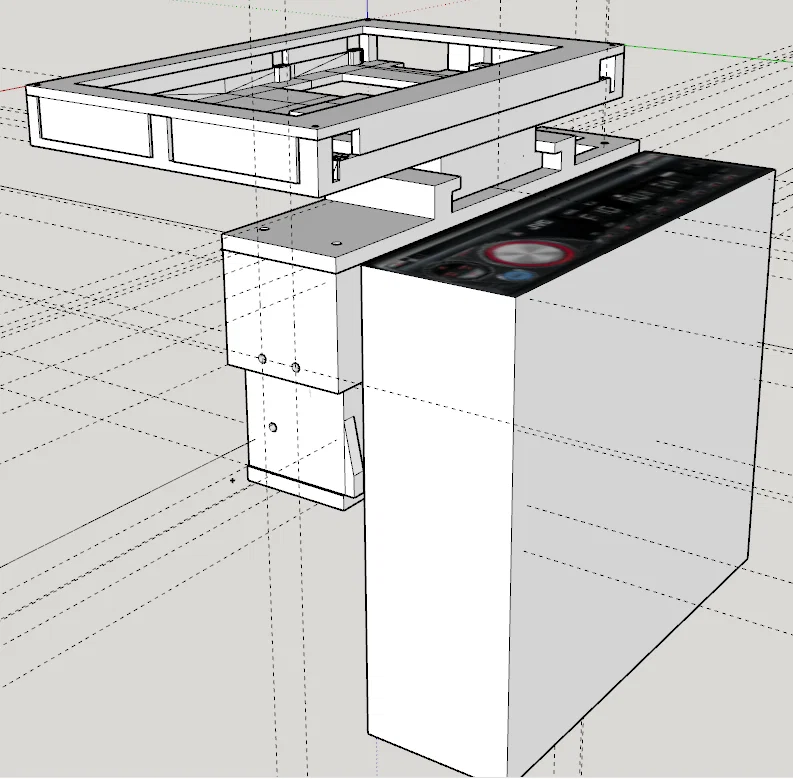

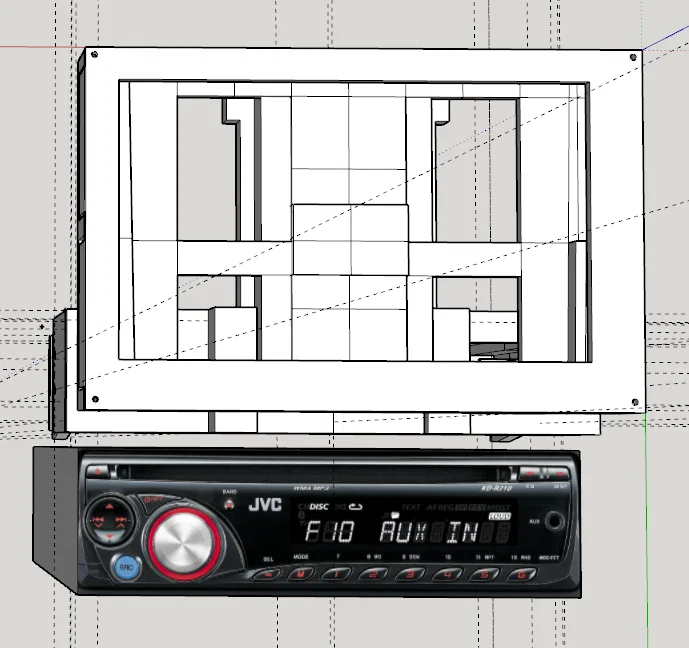

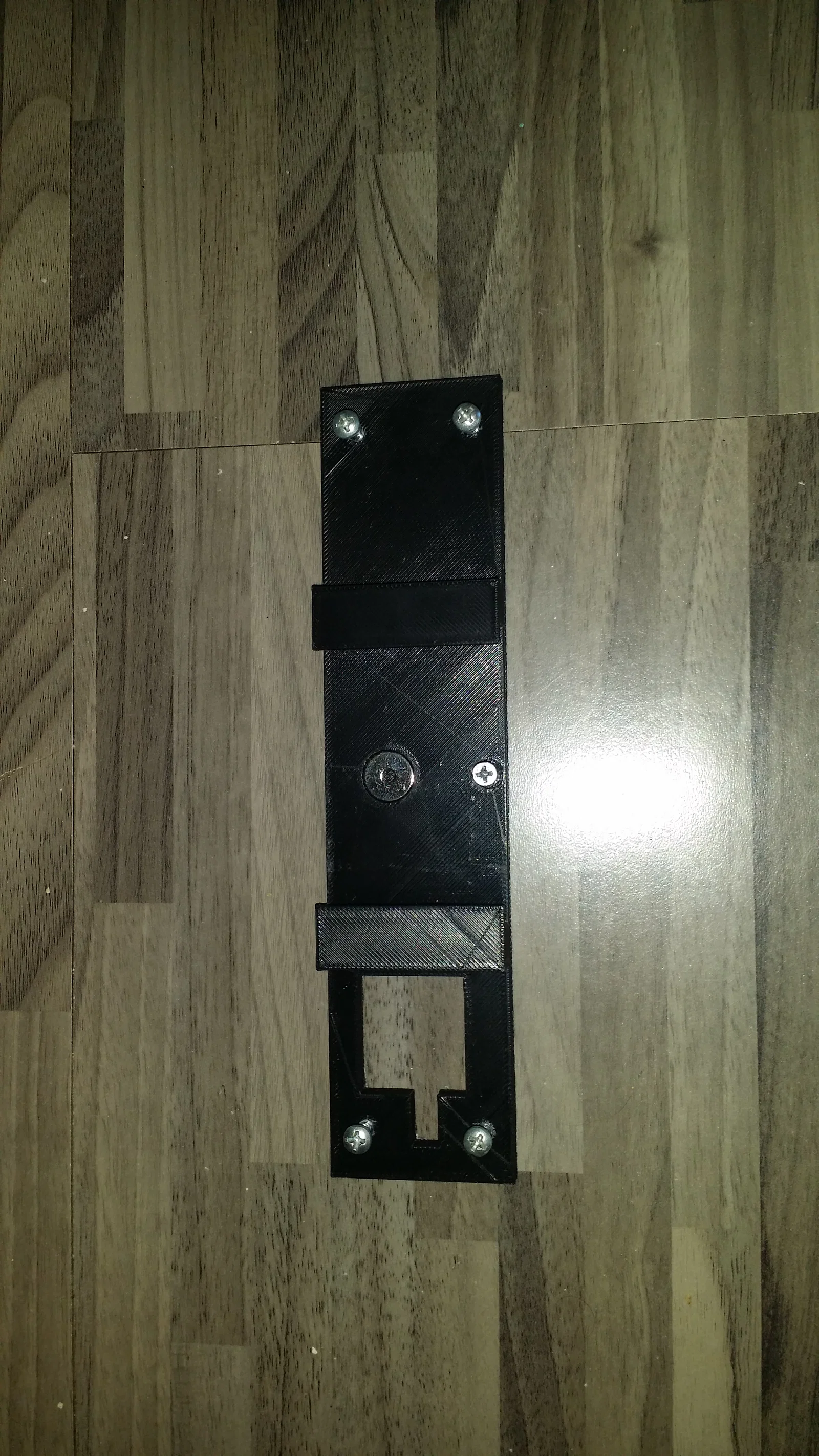

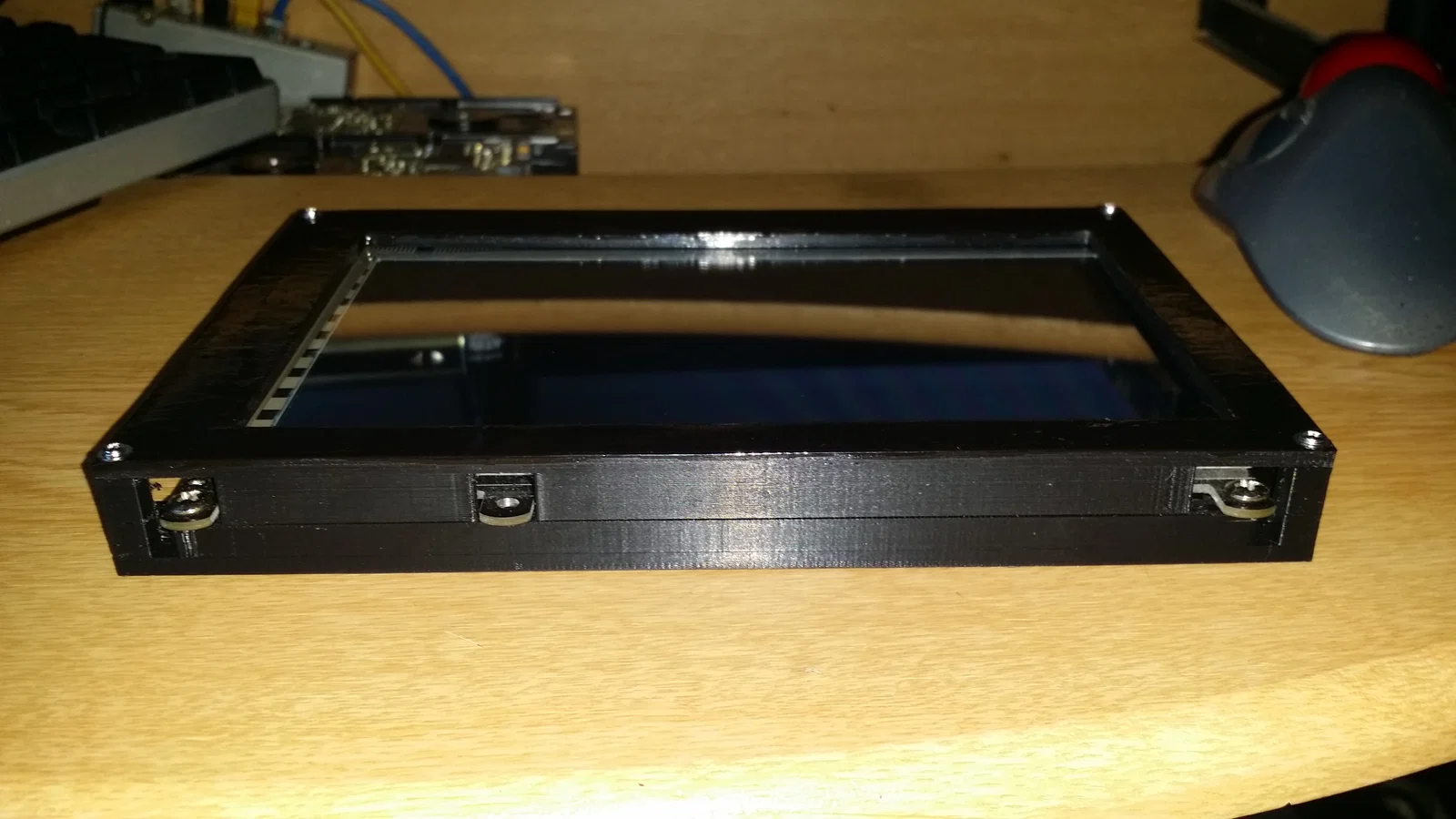

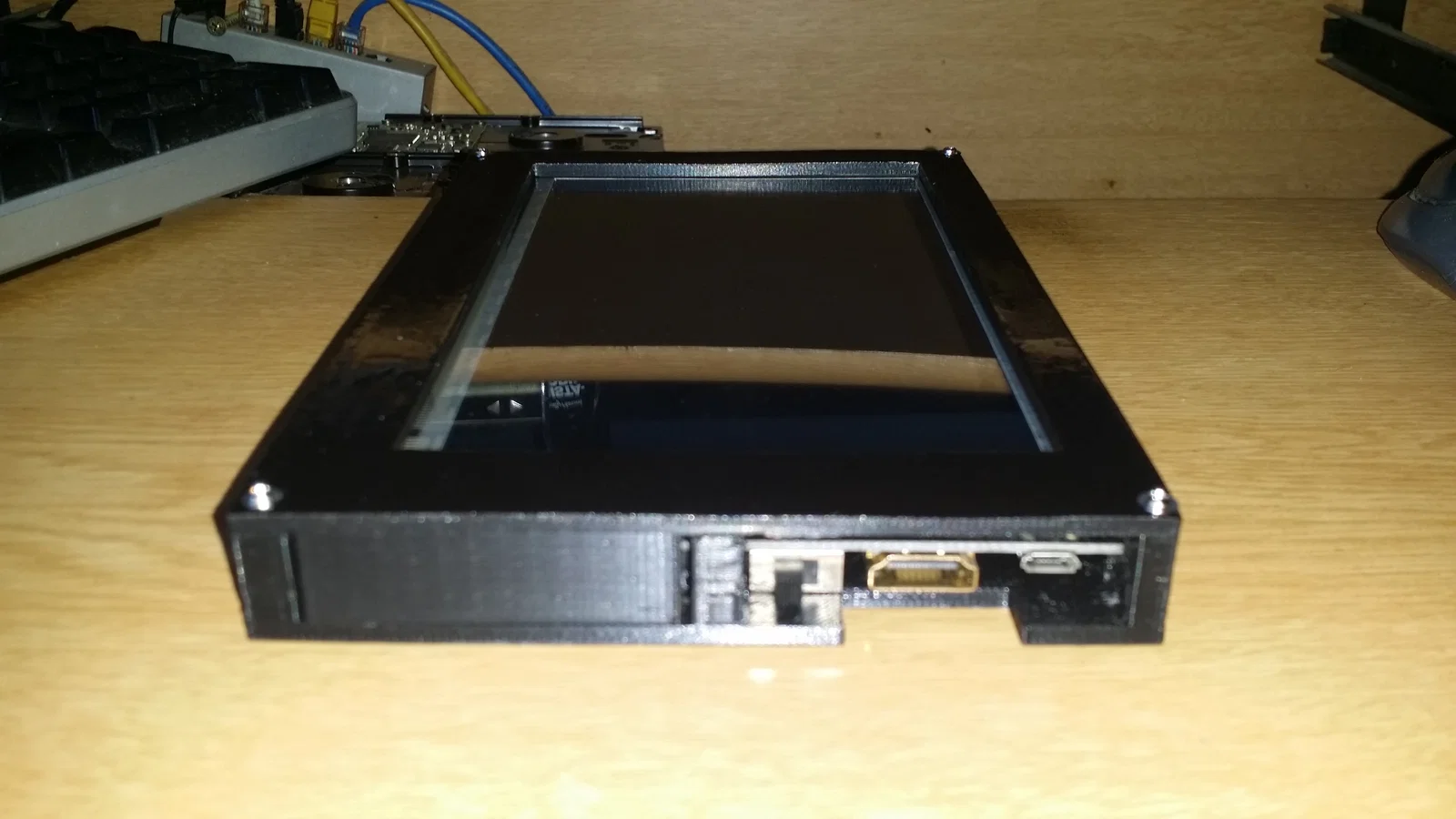

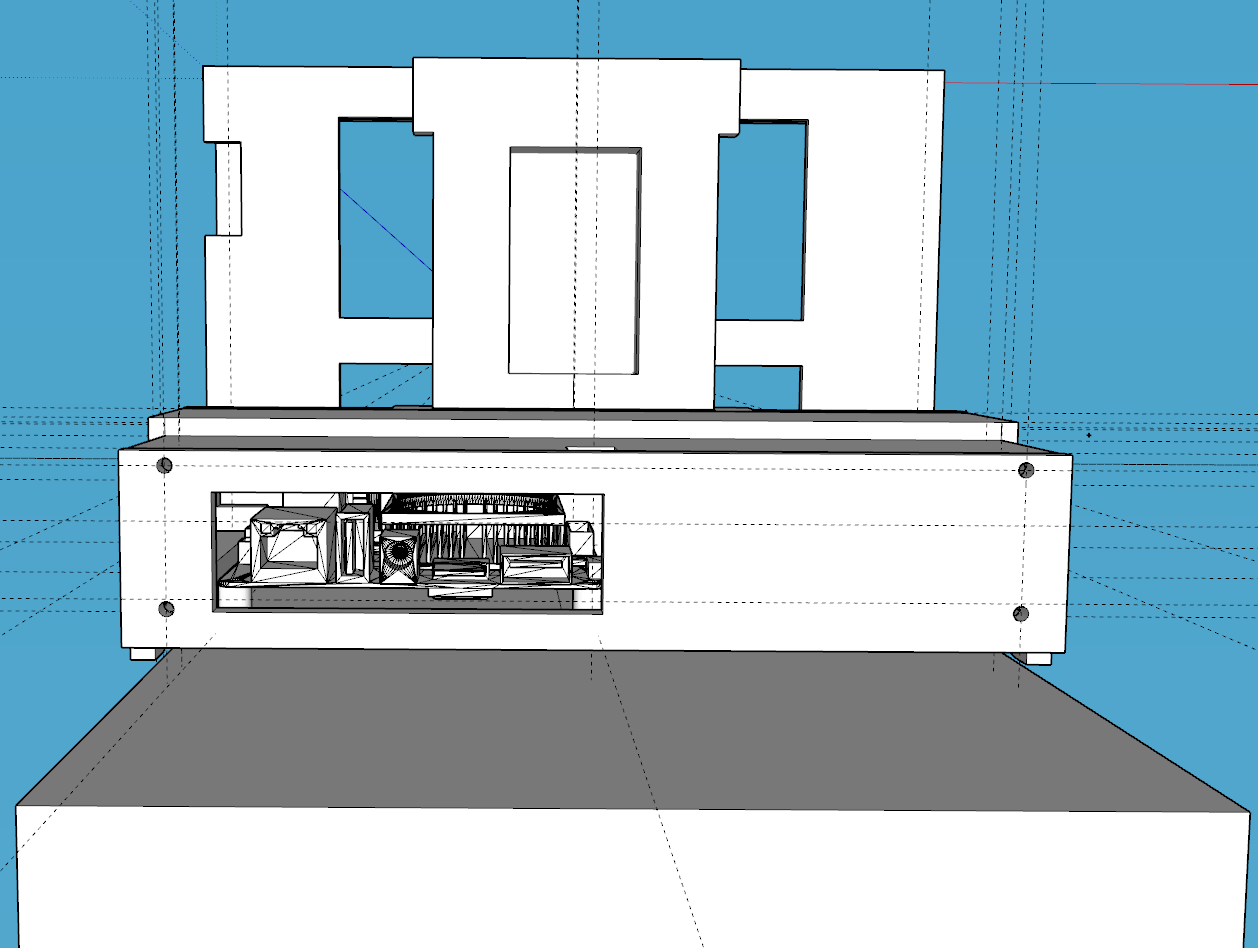

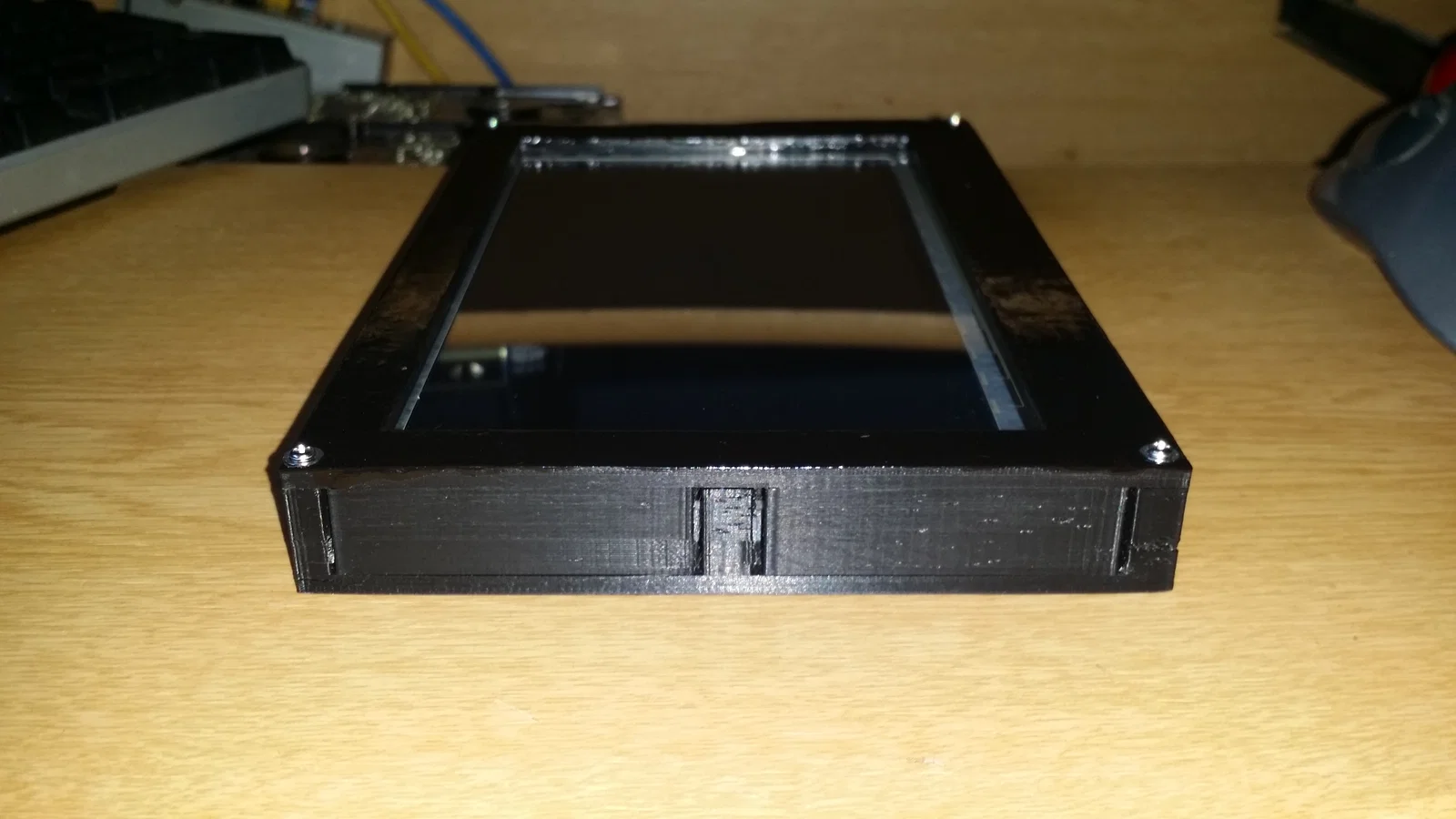

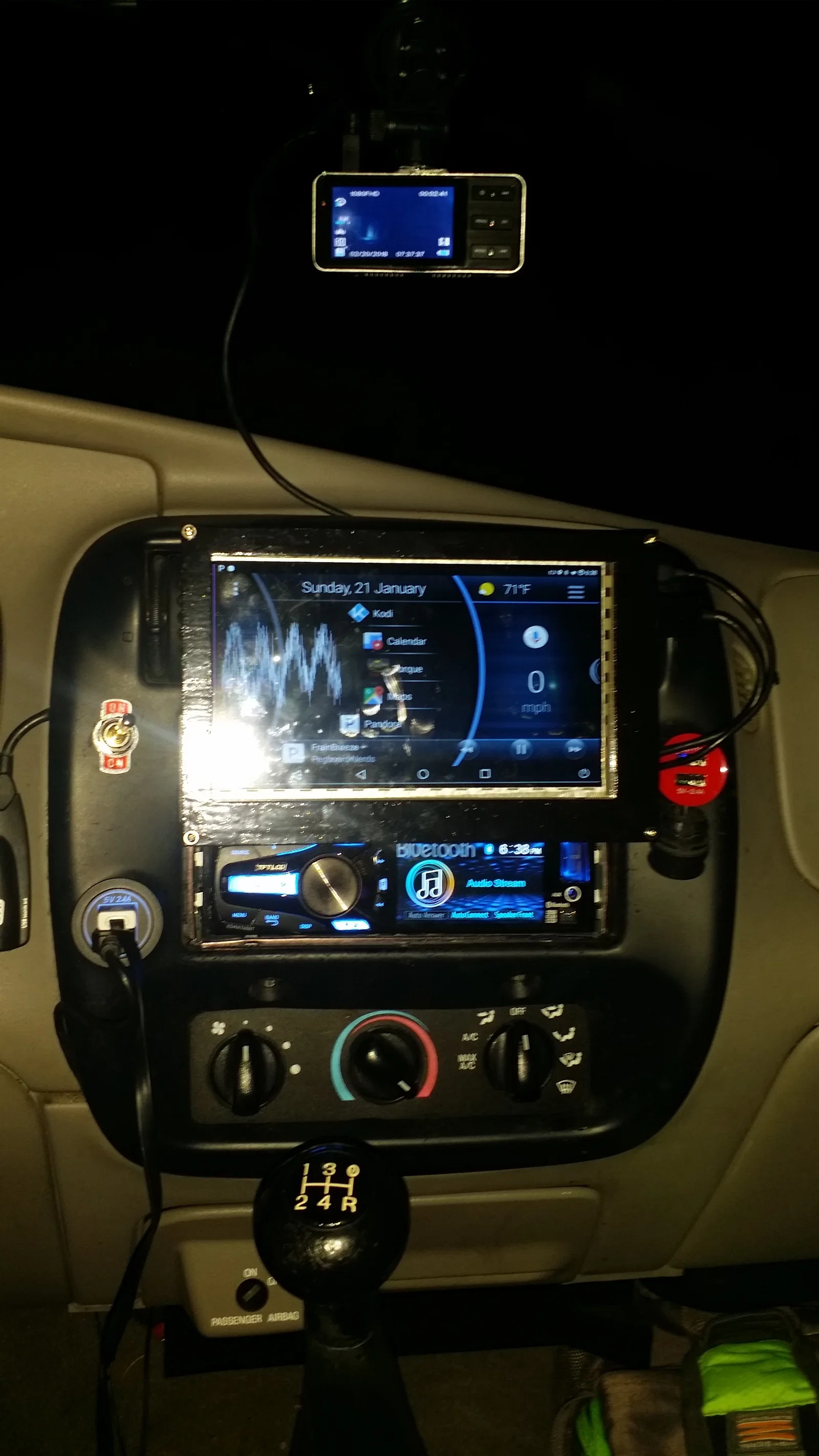

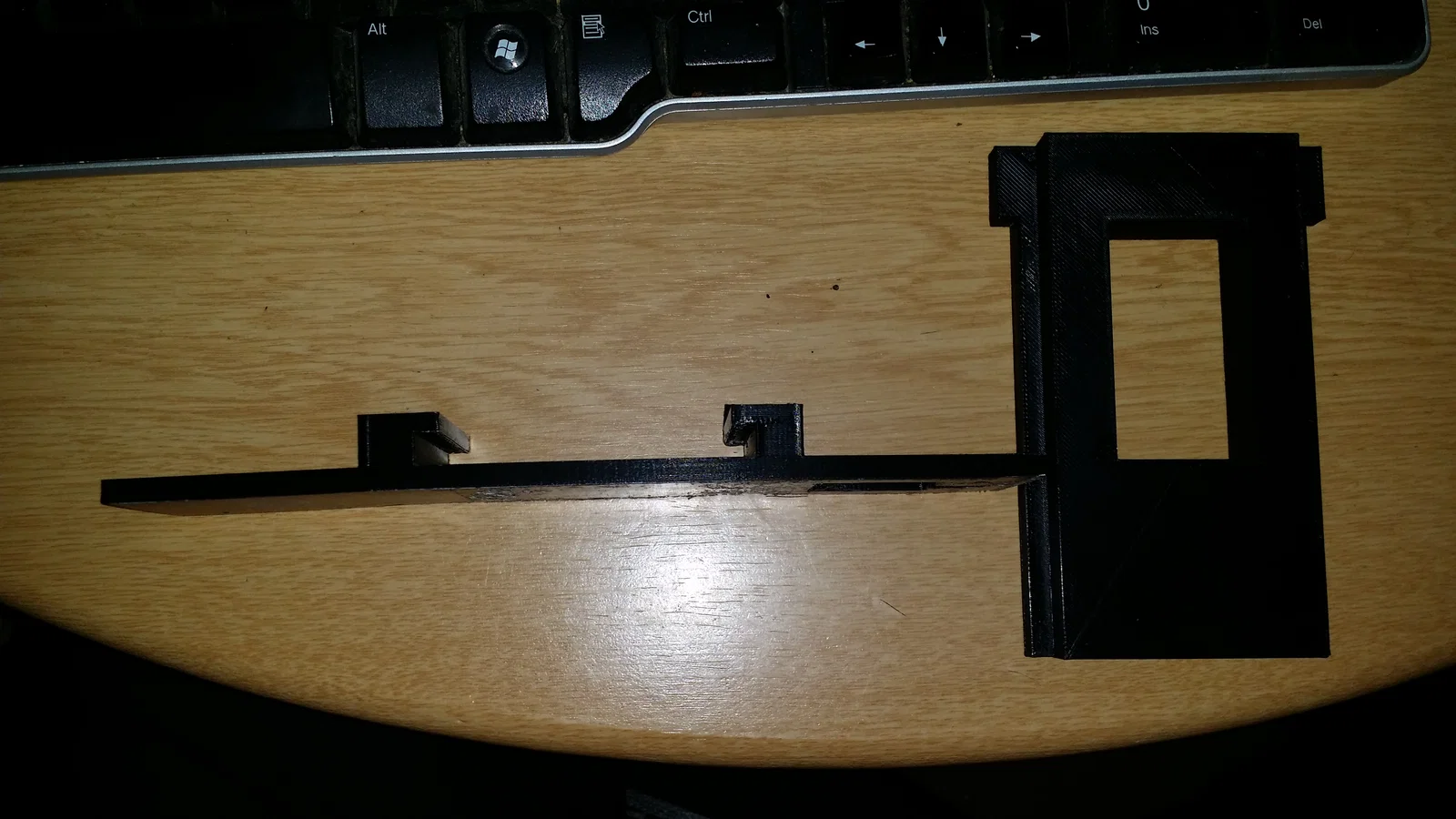

Đây là chiếc Android CarPuter với màn hình cảm ứng 7 inch, hỗ trợ USB GPS siêu chính xác, Bluetooth 4, cổng âm thanh 3.5mm, Wifi, và thậm chí là màn hình có thể tháo rời/trượt bằng nam châm! File Sketchup đã được đính kèm để bạn tùy chỉnh kích thước theo ý muốn!

Với 28 năm kinh nghiệm trong ngành kỹ thuật IT, tôi chế tạo thiết bị này vì cần thay thế màn hình điện thoại nhỏ bé, giúp mang lại sự tiện lợi hơn khi đang di chuyển trên đường. Dù có những thiết bị bán sẵn trên thị trường, nhưng tôi đã có sẵn Odroid XU4 và màn hình Vu7, nên tôi quyết định tận dụng chúng vào thứ mang lại nhiều giá trị sử dụng hơn.

CẢNH BÁO!

Một số ứng dụng/tính năng sau đây là PHẠM PHÁP khi đang lái xe! Bạn KHÔNG ĐƯỢC phép sử dụng các ứng dụng đòi hỏi phải nhập liệu khi đang điều khiển phương tiện giao thông tại HẦU HẾT các bang/khu vực. HÃY KIỂM TRA LUẬT ĐỊA PHƯƠNG và KHÔNG ĐƯỢC vi phạm pháp luật khi sử dụng thiết bị này! Tôi không chịu trách nhiệm cho việc bạn sử dụng sai cách hoặc vi phạm pháp luật. Vui lòng lưu ý rằng thiết bị này chỉ phục vụ mục đích giáo dục/vọc vạch! Hãy tấp vào lề, DỪNG xe an toàn rồi mới sử dụng.

Các chức năng chính đối với tôi:

--> GPS - CỰC KỲ HỮU ÍCH!

SYGIC, G-MAPS, WAZE, và các loại khác (USB GPS Gmouse hoạt động với TẤT CẢ!). USB GPS nhạy và chính xác hơn nhiều so với GPS trên điện thoại. Điều này giúp tôi tiết kiệm thời gian đáng kể, dự đoán trước các khúc cua và tránh việc phải chờ đợi đèn đỏ hay quay đầu xe. Nó cũng bắt sóng vệ tinh NGAY LẬP TỨC.

--> Cổng điều phối RepairShopr

Tôi dùng ứng dụng này để xem lịch hẹn theo thời gian thực và lấy địa chỉ khách hàng. Với bàn phím Bluetooth RII, tôi có thể ngồi ghi chú công việc ngay trong cabin xe.

--> Trình phát nhạc

Tôi sử dụng Spotify, Pandora và các dịch vụ nhạc miễn phí khác. Mọi thứ tích hợp tốt và cho phép điều khiển từ các nút cứng trên đầu đĩa xe.

--> Trung tâm chỉ huy

Đồng hồ tốc độ kỹ thuật số (GPS), App Wheel, ngày giờ, thời tiết, trình điều khiển âm thanh... Tất cả đều khả thi thông qua Car Launcher Pro.

--> WAZE

Cảnh báo bẫy tốc độ, công an, tai nạn, tình trạng giao thông thời gian thực và chỉ dẫn tốc độ giới hạn.

--> Torque PRO

Kết hợp với máy quét OBD-II Bluetooth như ELM327 để theo dõi thông số động cơ thời gian thực, hiển thị đồng hồ đo tùy chỉnh và đọc mã lỗi cho hầu hết các loại xe.

--> Kiểm tra vùng phủ sóng WiFi

Wifi Analyzer là một công cụ tuyệt vời cung cấp tiếng PING âm thanh để đo cường độ sóng, giúp tôi dễ dàng vẽ bản đồ vùng phủ sóng WiFi của các tòa nhà từ trong xe.

(Và còn nhiều ứng dụng khác như: Camera lùi, Trạm điều khiển drone FPV, Hệ thống giải trí cho ghế sau...)

Danh sách linh kiện:

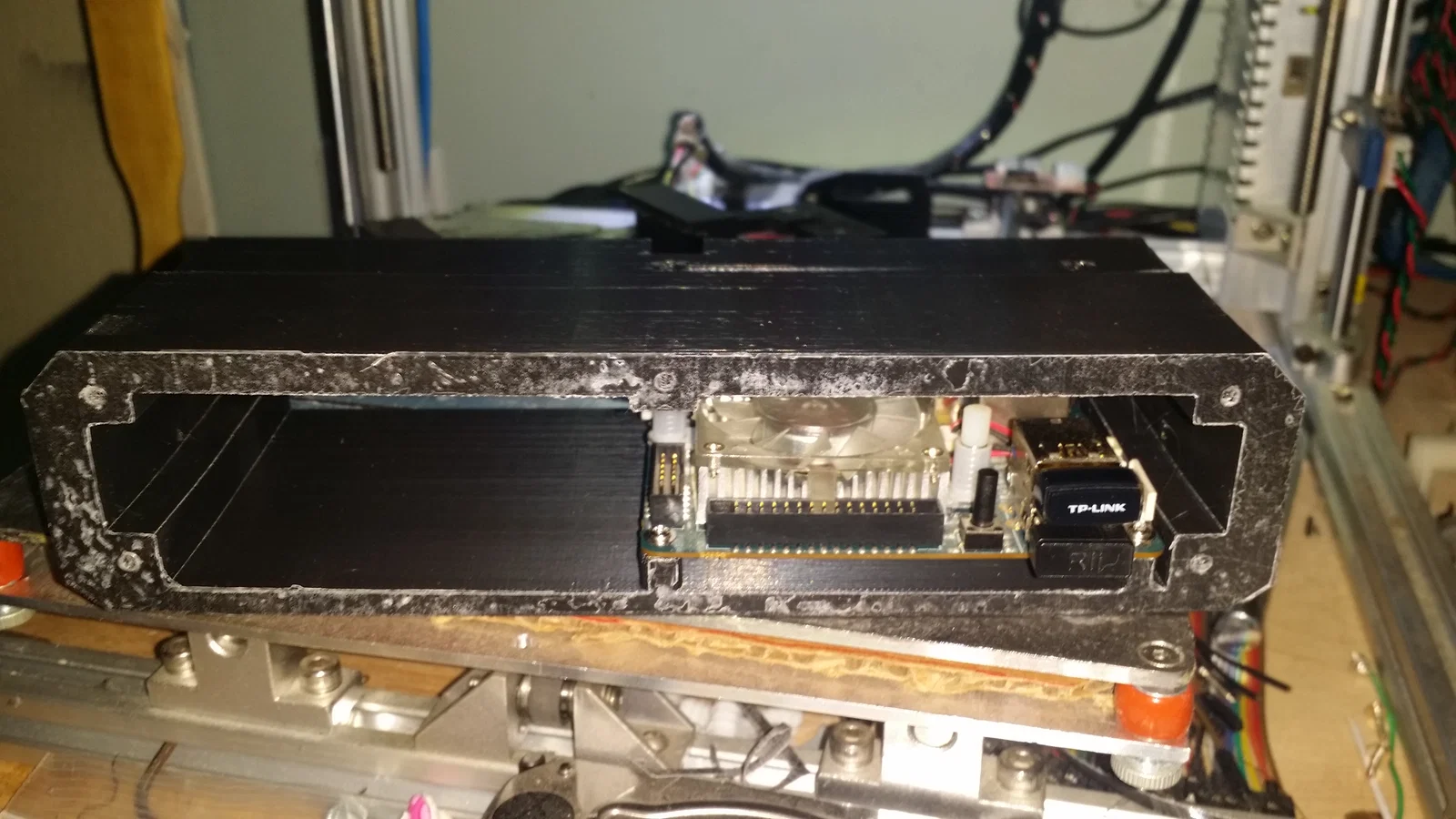

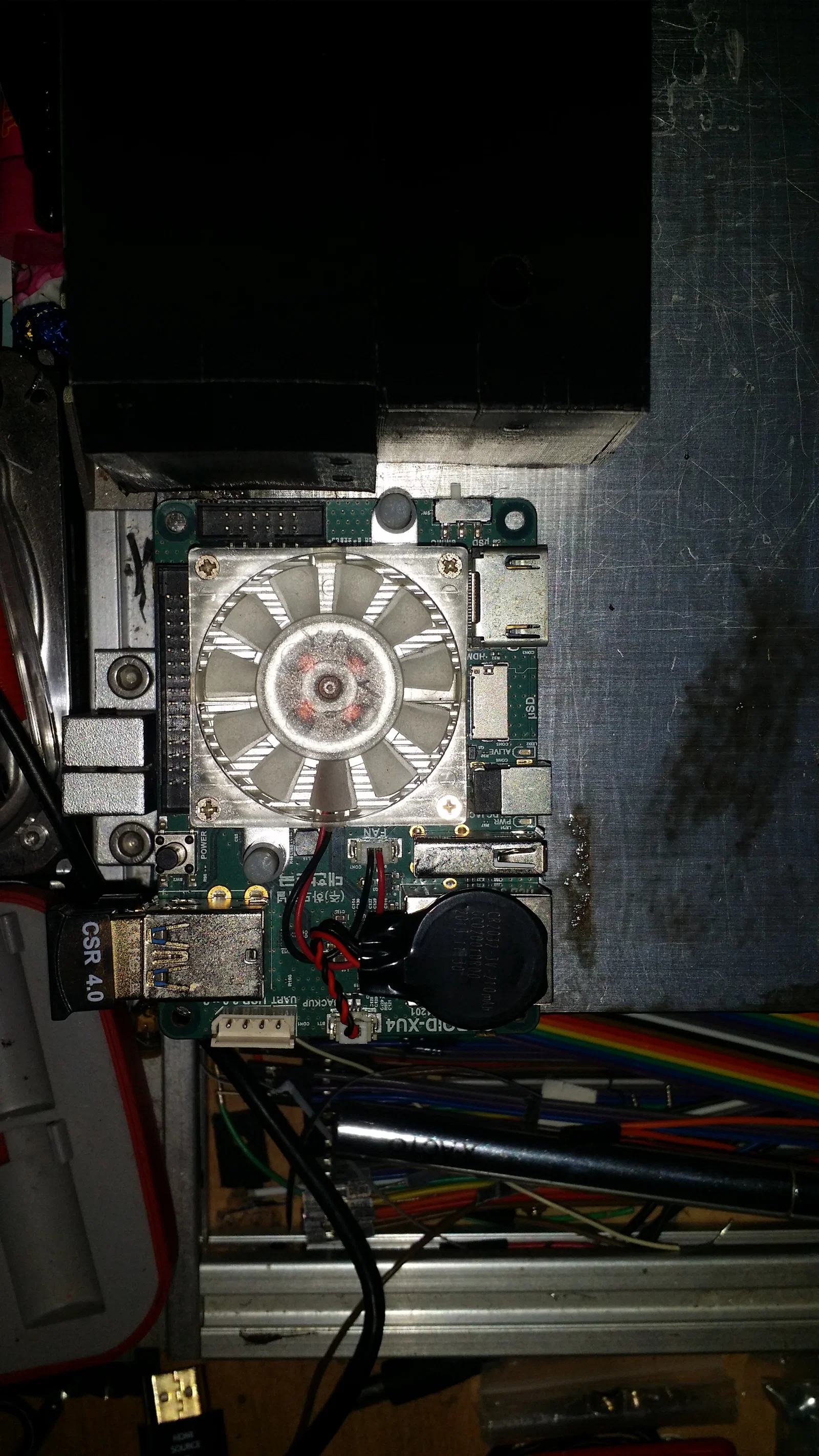

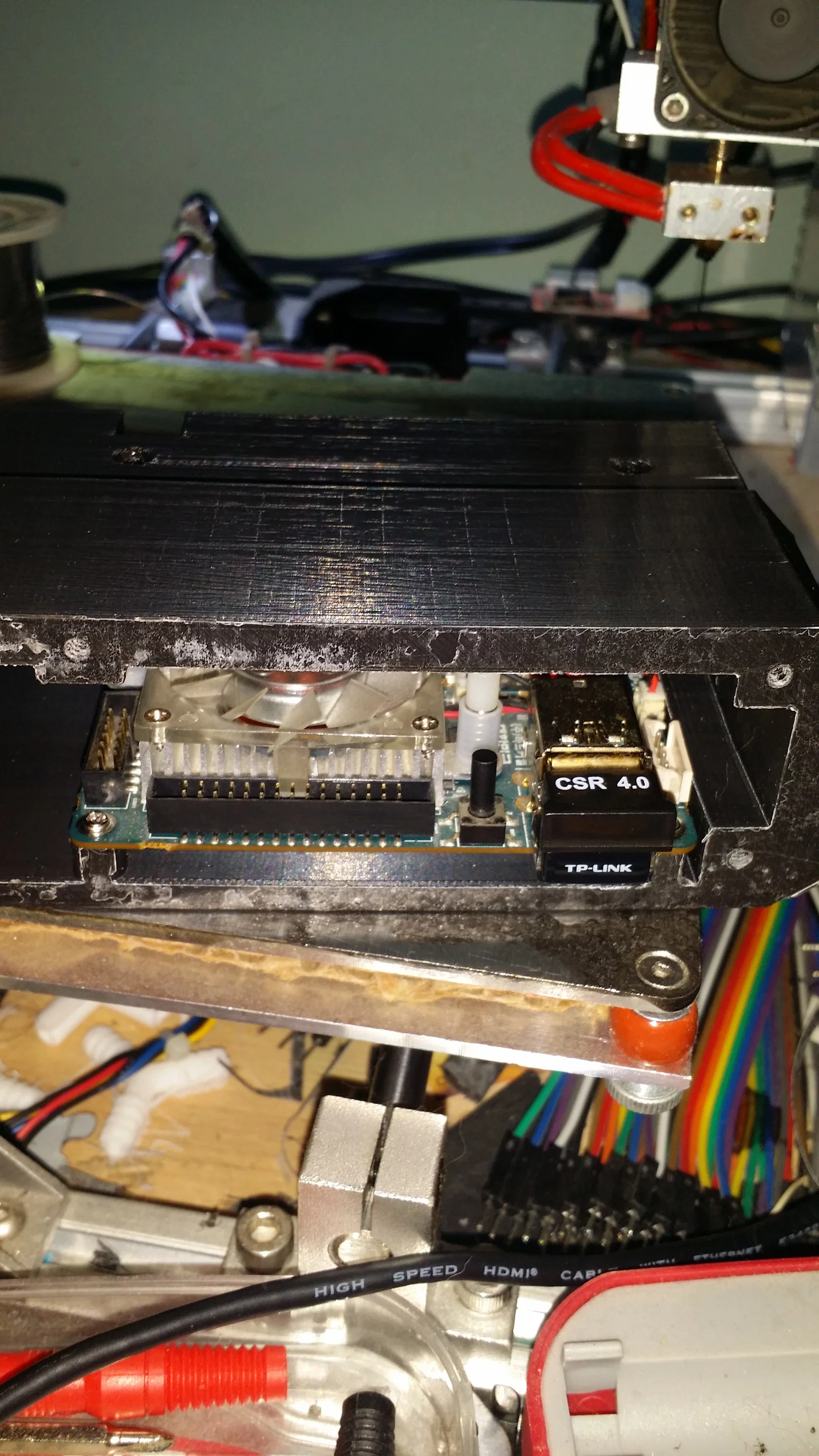

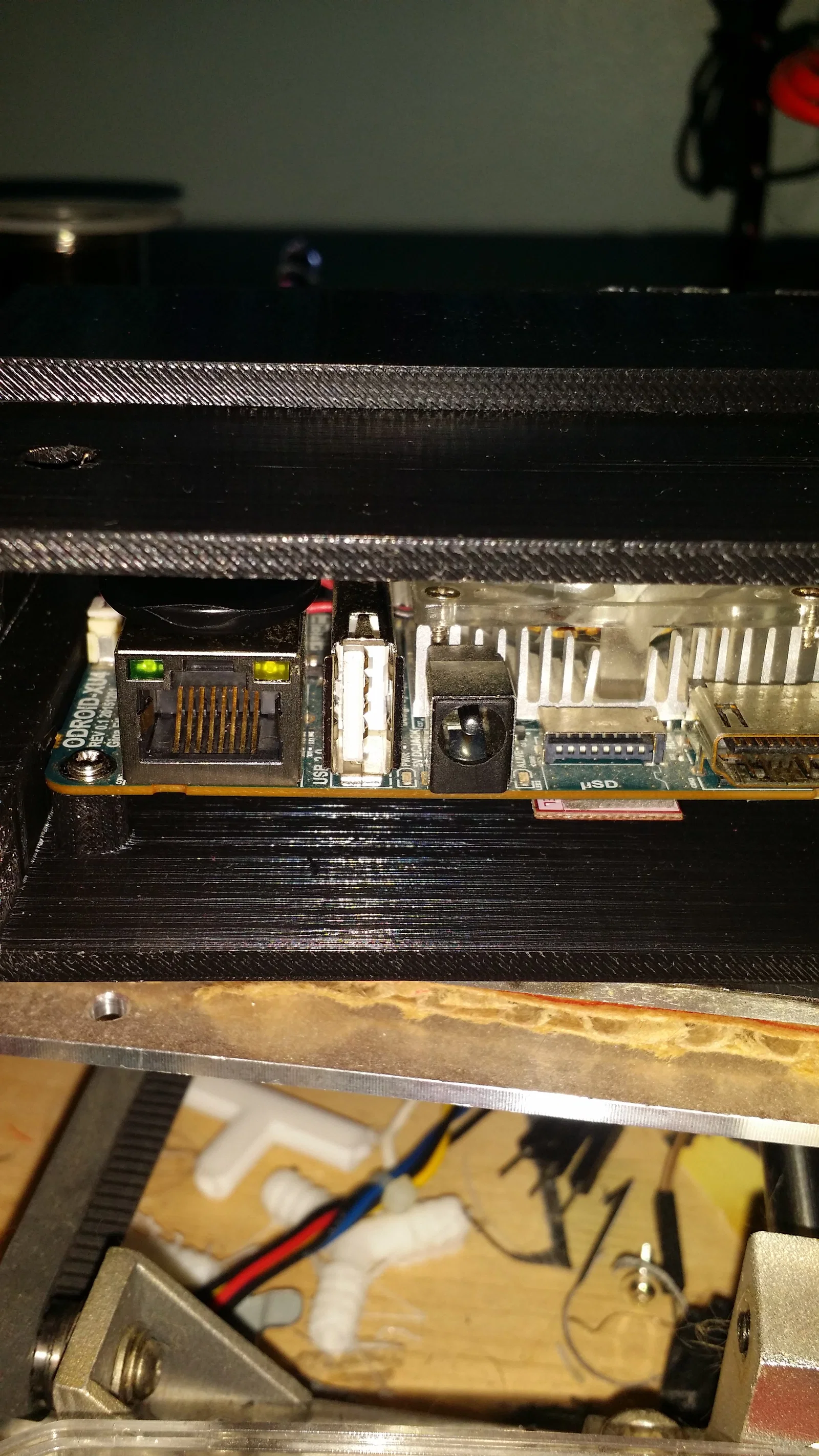

• Odroid XU4 SoC kèm EMMC 32GB + Pin RTC.

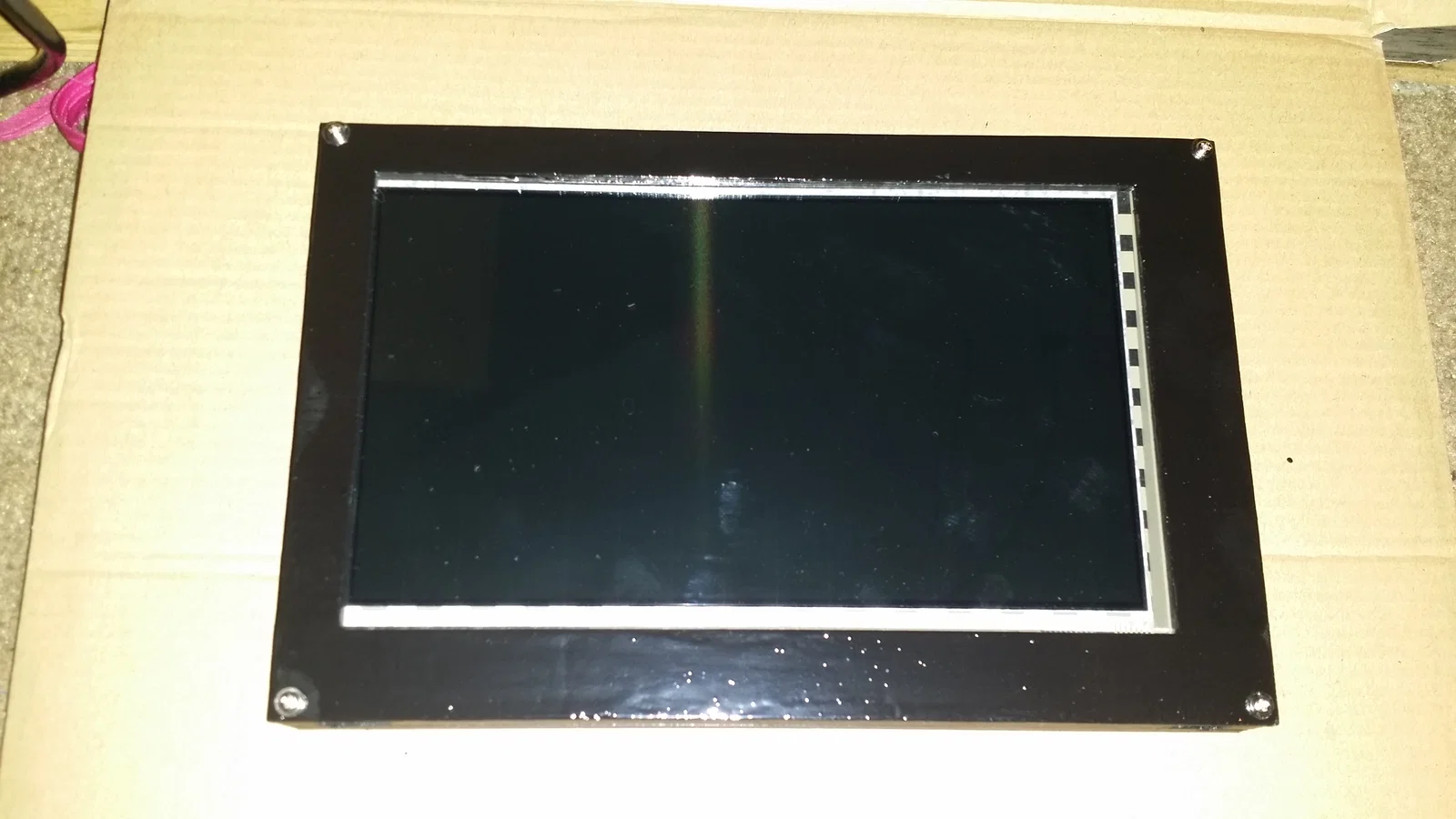

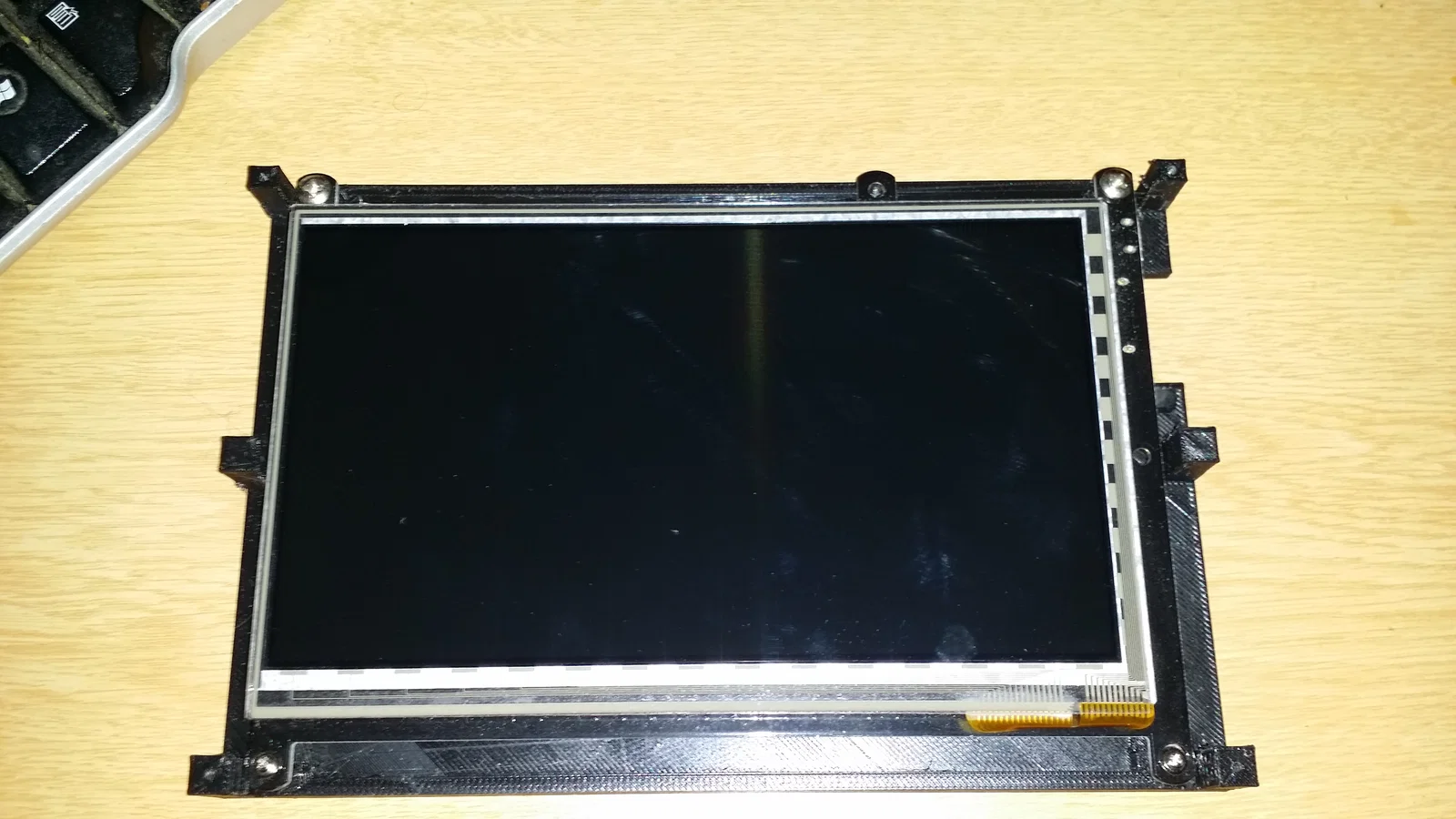

• Màn hình cảm ứng 5v Odroid VU7 hoặc VU7+.

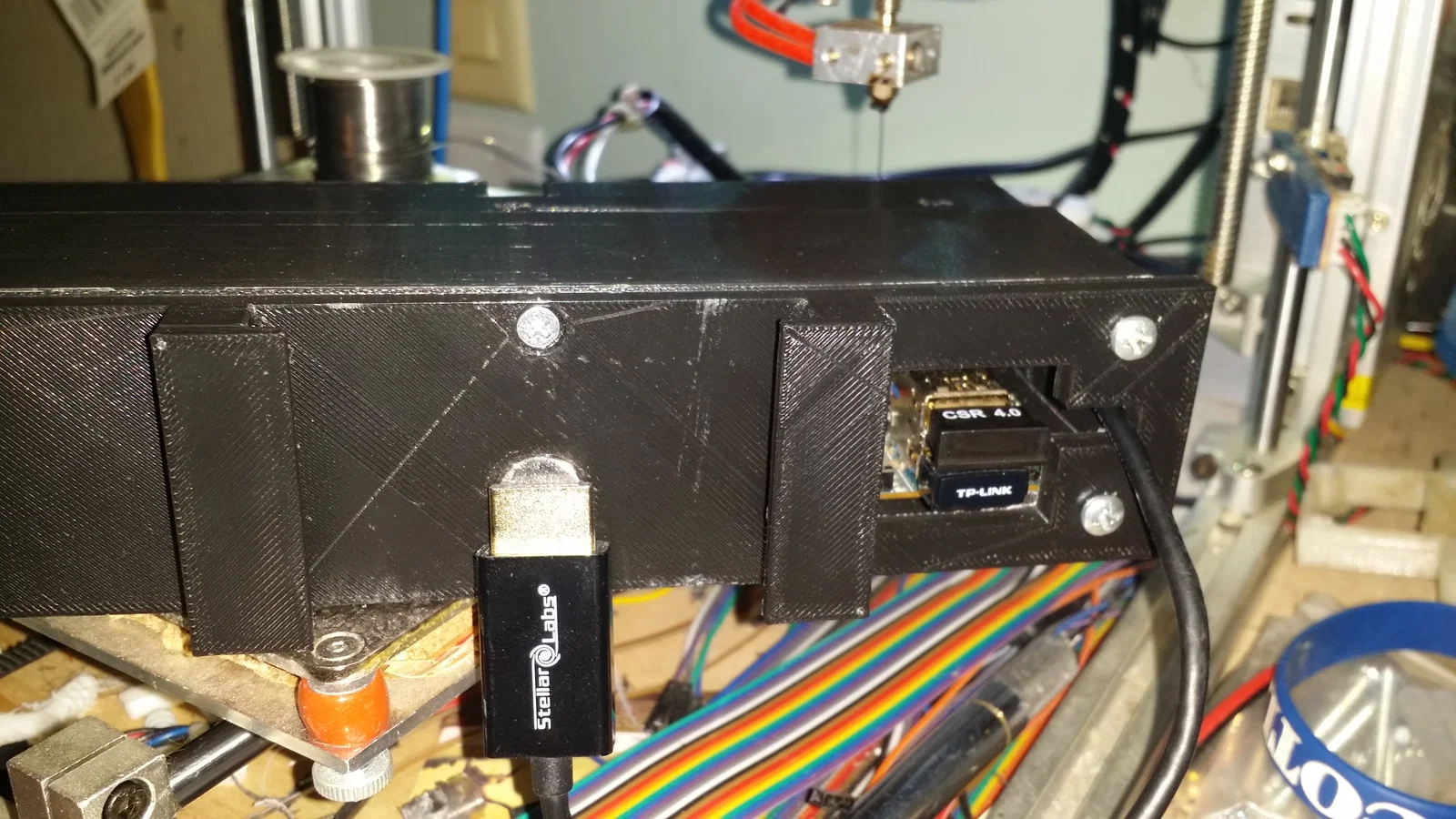

• Hub USB có nguồn phụ 4-5 cổng.

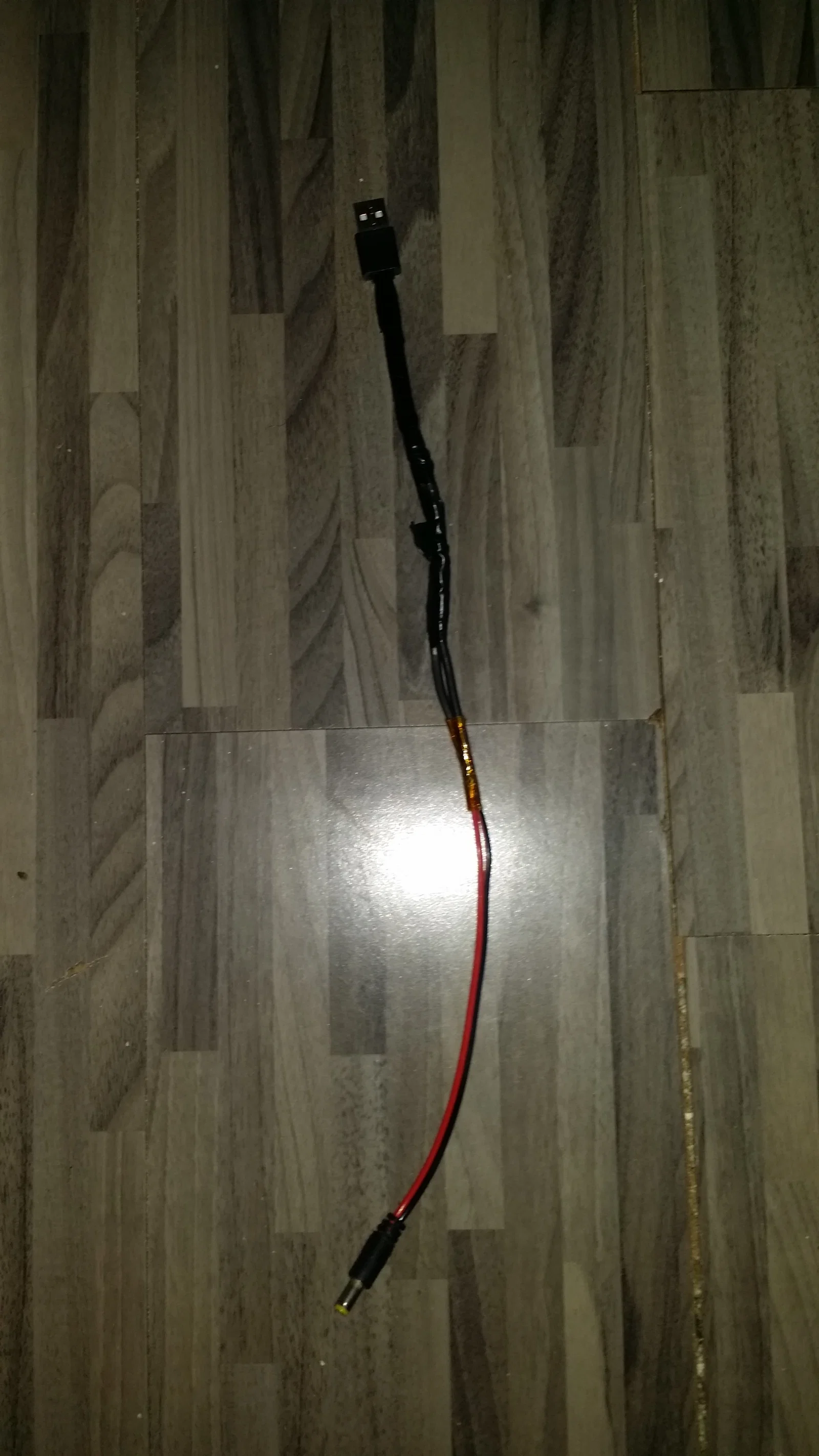

• Bộ chuyển đổi 12v sang 5v (8 AMP+).
• Cáp HDMI ngắn (loại mỏng), Cáp USB-micro ngắn.
• Nam châm neodymium tròn (K&J Magnetics).
• Nhựa ABS.
• Card âm thanh 5.1 USB và Micro 3.5mm.

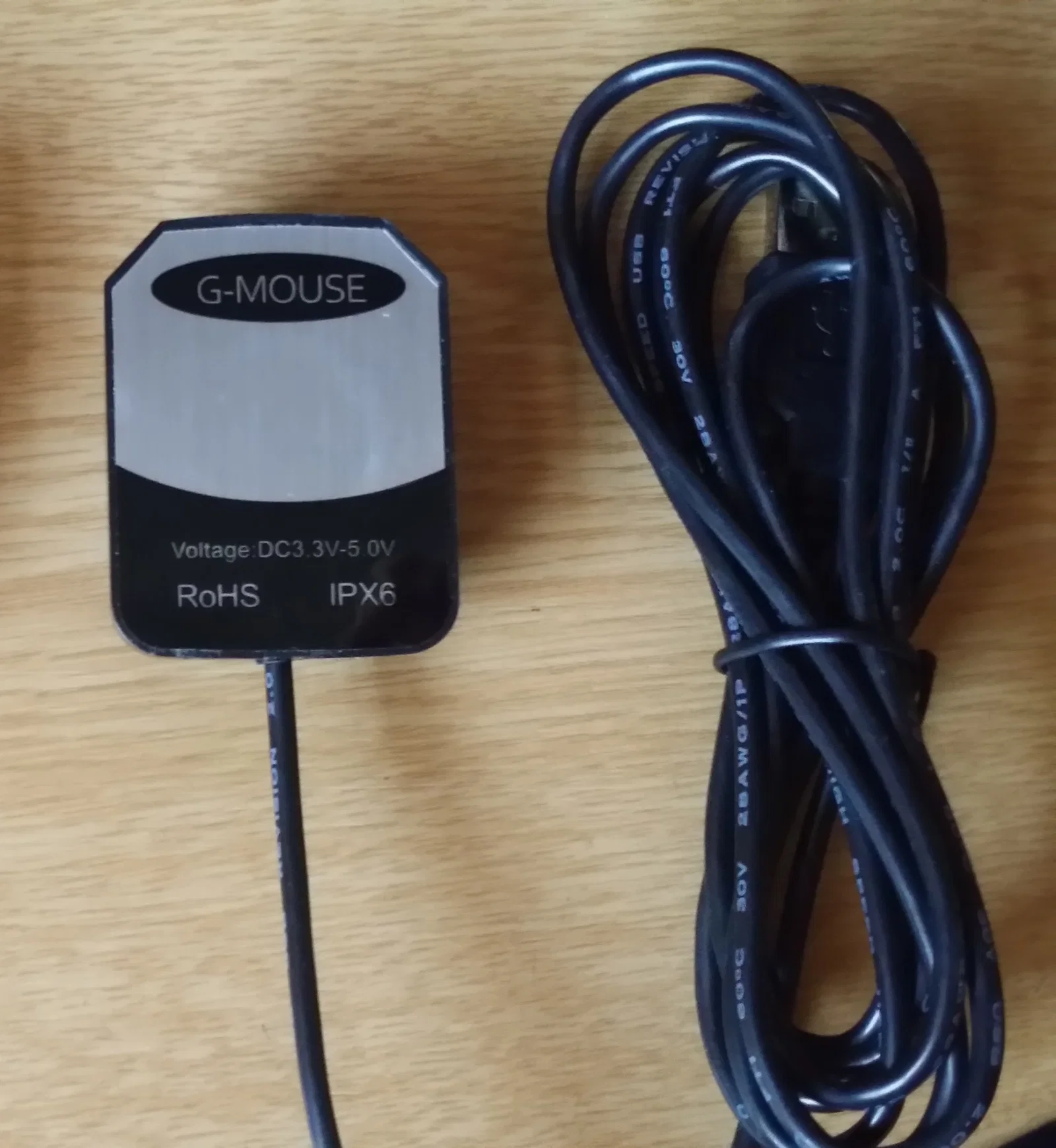

• Thiết bị GPS USB Gmouse.

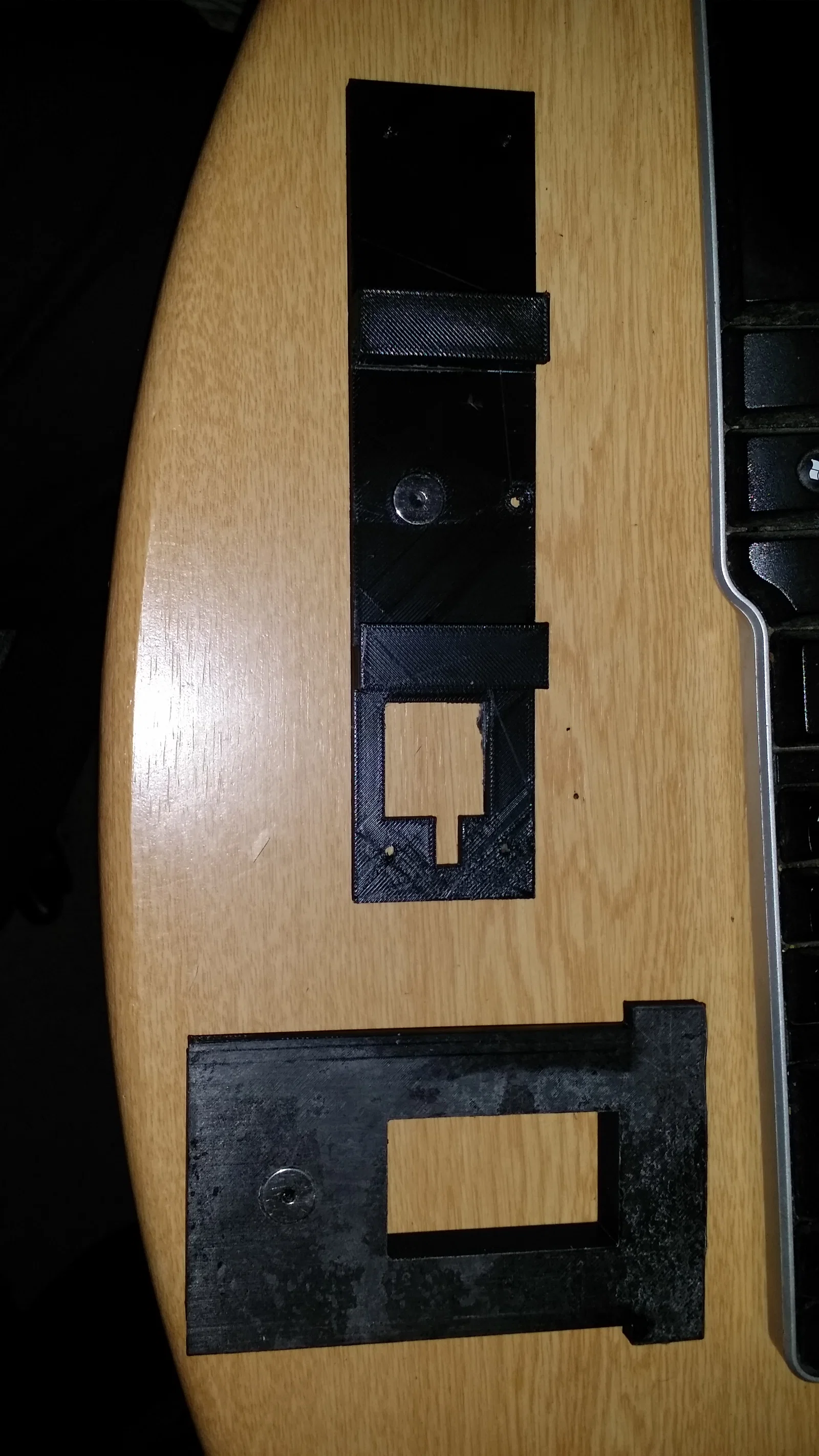

Cài đặt in

• Máy in: FolgerTech Prusa i3 Aluminum
• Độ phân giải: .20
• Infill: 30 - 60%
• Lưu ý: ABS hoặc PETG là lựa chọn tốt nhất. Nên dùng buồng in kín hoặc làm quây chắn gió để tránh cong vênh.

Lắp ráp

Sau khi in, hãy cài đặt HĐH Android cho Odroid. Kiểm tra kỹ hệ thống trong vài giờ để đảm bảo không có vấn đề về nhiệt độ trước khi lắp vào xe. Đảm bảo các thành phần không bị nóng quá mức khi cầm tay.

CẢNH BÁO VỀ NAM CHÂM

Hãy cẩn thận khi sử dụng nam châm Neodymium vì chúng có thể vỡ và gây sát thương. Hãy kiểm tra cực từ trước khi dán cố định để tránh phải cạy ra làm vỡ nam châm.

Chúc các bạn thành công và tận hưởng kết quả của mình!
