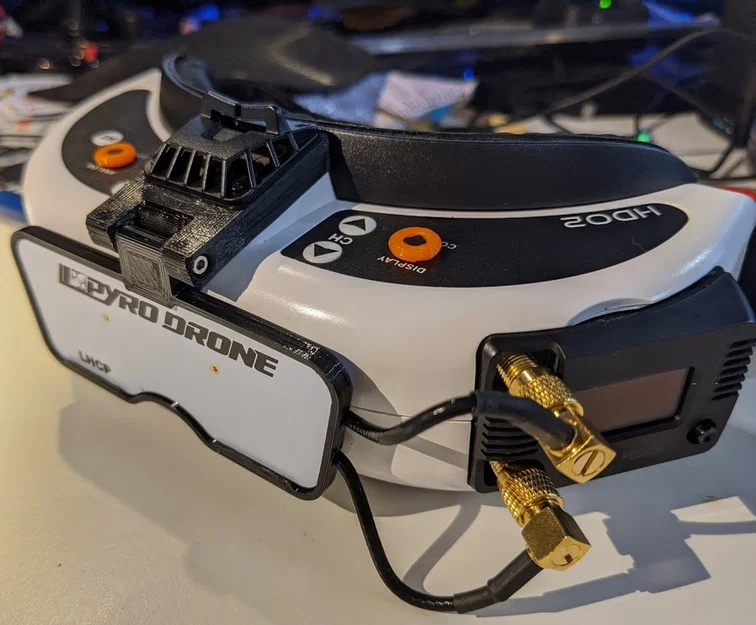

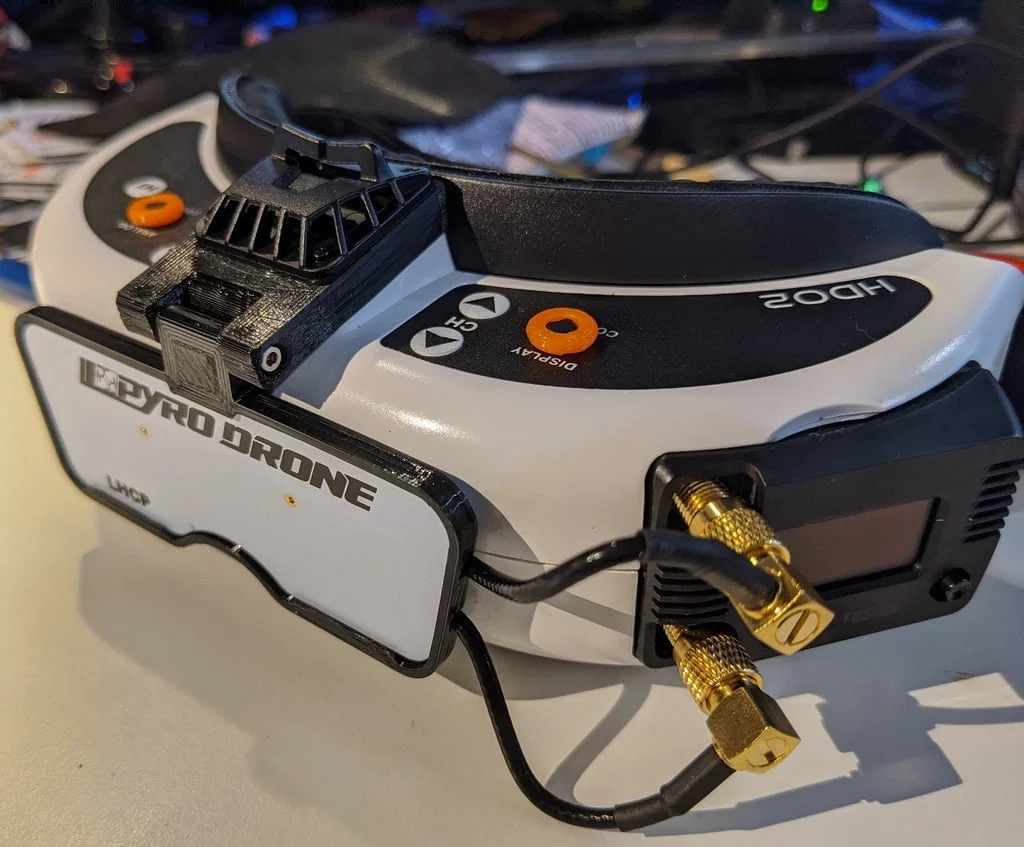

PyroPatch - Mount gắn kính Fatshark cải tiến

Cái mount zin do PyroDrone thiết kế vốn đã rất ổn rồi, nhưng mình muốn chỉnh lại một chút cho hợp gu hơn.

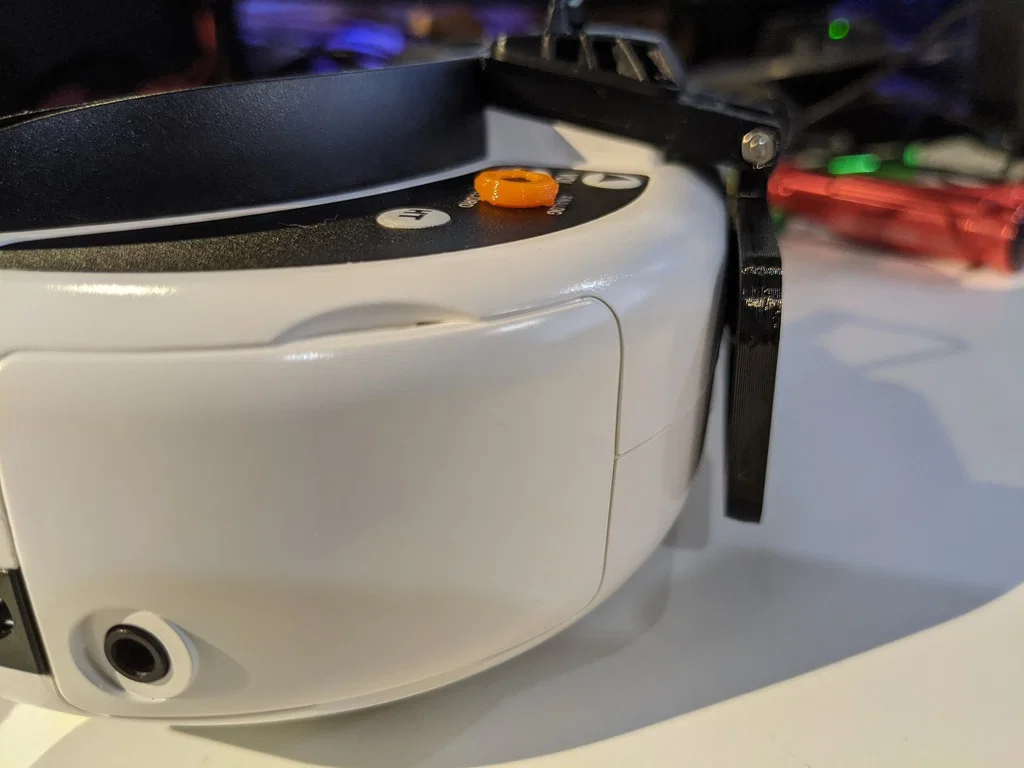

Mount này chắc, nhẹ và tận dụng lại fan cover cùng ốc zin — chỉ lưu ý là đừng siết quá tay vì phần ren để giữ sẽ ít hơn. Dùng ốc dài hơn cũng được, nhưng tới giờ mình xài ốc zin vẫn ổn.

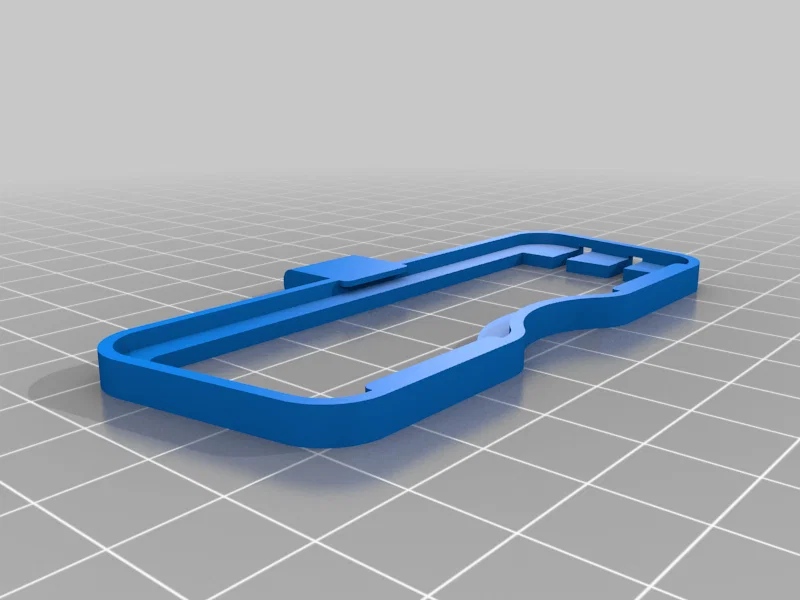

Thiết kế để dùng với PETG, nhưng nhiều khả năng PLA cũng xài được. Phần fan mount nên in ở tư thế nằm ngửa (in trên mặt lưng). Ống chụp anten (antenna sleeve) thì để đúng như lúc import (hướng lên trên). Infill chắc không quá quan trọng, nhưng 20–30% là ổn. Không cần support cho cả hai phần. Mình in bằng nozzle 0.6, nhưng 0.4 cũng chạy ngon.

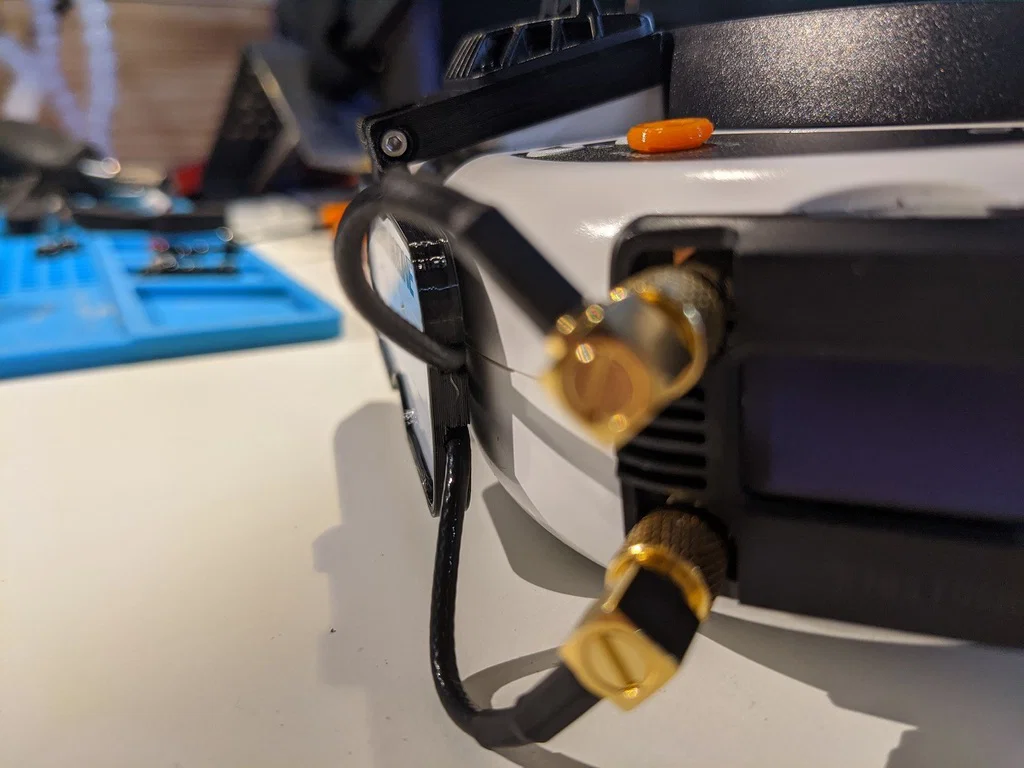

Mình đang dùng ốc và tán M2x25mm. Không cần keo, nhưng có thể chấm thêm epoxy phủ lên chỗ dây bấm vào vị trí để giữ cho an toàn/chắc chắn hơn.

Mình có kèm file thiết kế dạng STEP và f3d nếu bạn muốn chỉnh sửa/tinh chỉnh lại.

Print Settings

Rafts:

No

Supports:

No

**Resolution:**

0.2

Infill:

20

**Filament:** NA PETG Black
