Ngàm gắn jack RCA phono stereo cho vỏ nghiêng 45° (kèm file OpenSCAD)
Ngàm/giá gắn 2 jack RCA phono stereo cho mặt sau vỏ máy nghiêng 45°, phù hợp khi mod/refurbish turntable như Revox B790. Có kèm file OpenSCAD để chỉnh sửa, gợi ý in PLA/PETG và dùng support từ build plate.
Mô tả

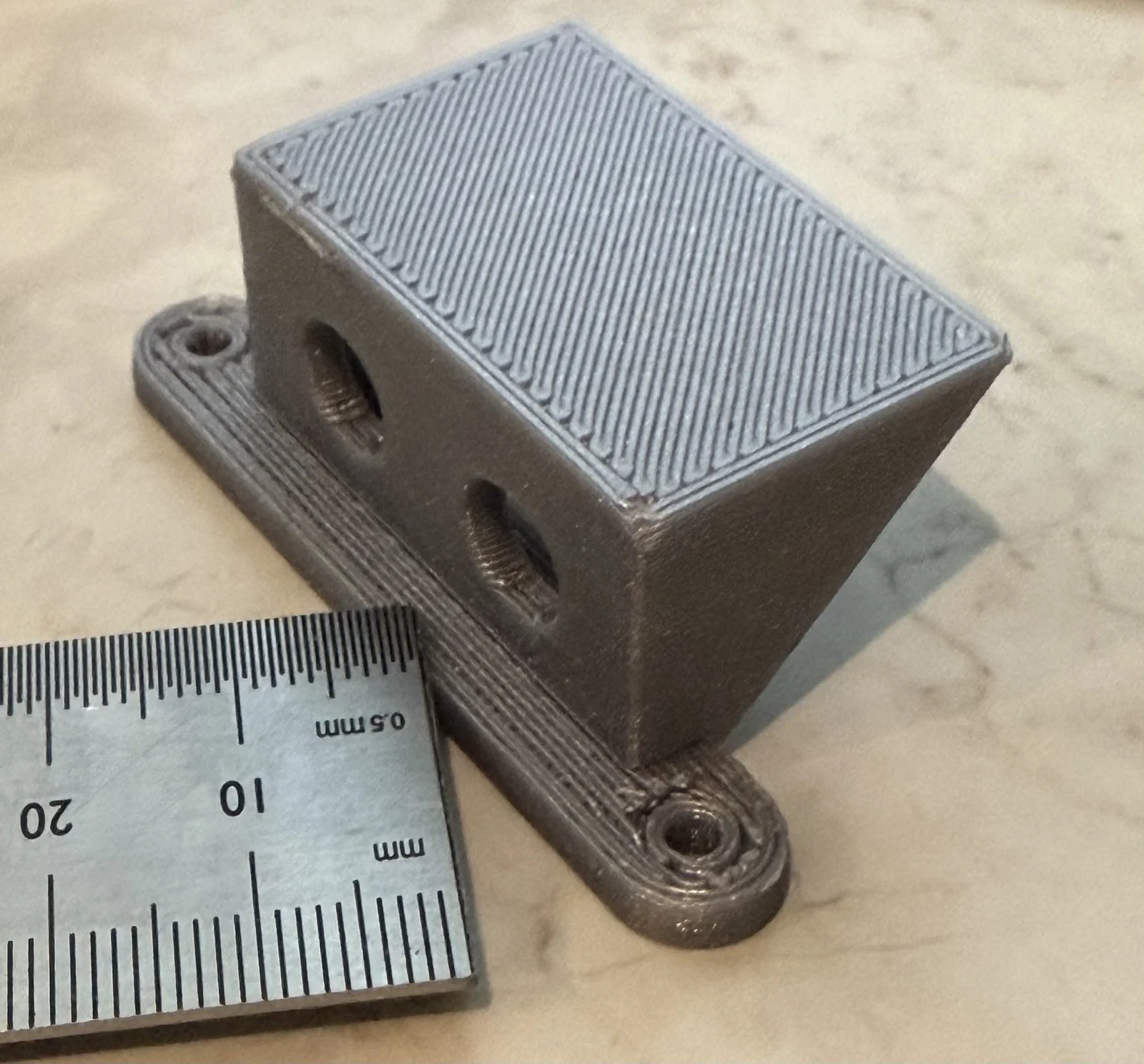

Phần này giúp gắn cặp jack RCA phono (stereo) bên trong một cái case mà tấm lưng bị nghiêng 45 độ. Mình đang tân trang một cái turntable Revox B790 và dây phono trước giờ bị hardwire cố định. Nhờ món này mình có thể tháo/rút dây phono từ phía sau máy, khỏi phải lôi dây từ bên trong tủ chứa thiết bị điện tử của mình.
Với bản hoàn thiện cuối cùng, mình dự tính in bằng PETG và thêm một cọc grounding để nối dây mass/ground.
Mình cũng có thể làm một món tương tự cho dây nguồn, dùng jack panel mount C8.
Mình có đính kèm file OpenSCAD phòng khi bạn cần chỉnh sửa cho ứng dụng khác.
Mình đã in bằng PLA, nozzle 0.6mm, layer 0.3mm và lật mẫu để phần “top” (như hình) nằm trên build plate. Cuối cùng, mình chỉ thêm support từ build plate.
