Máy Hút Khói Thông Minh – Works with Apple Home – ESP32

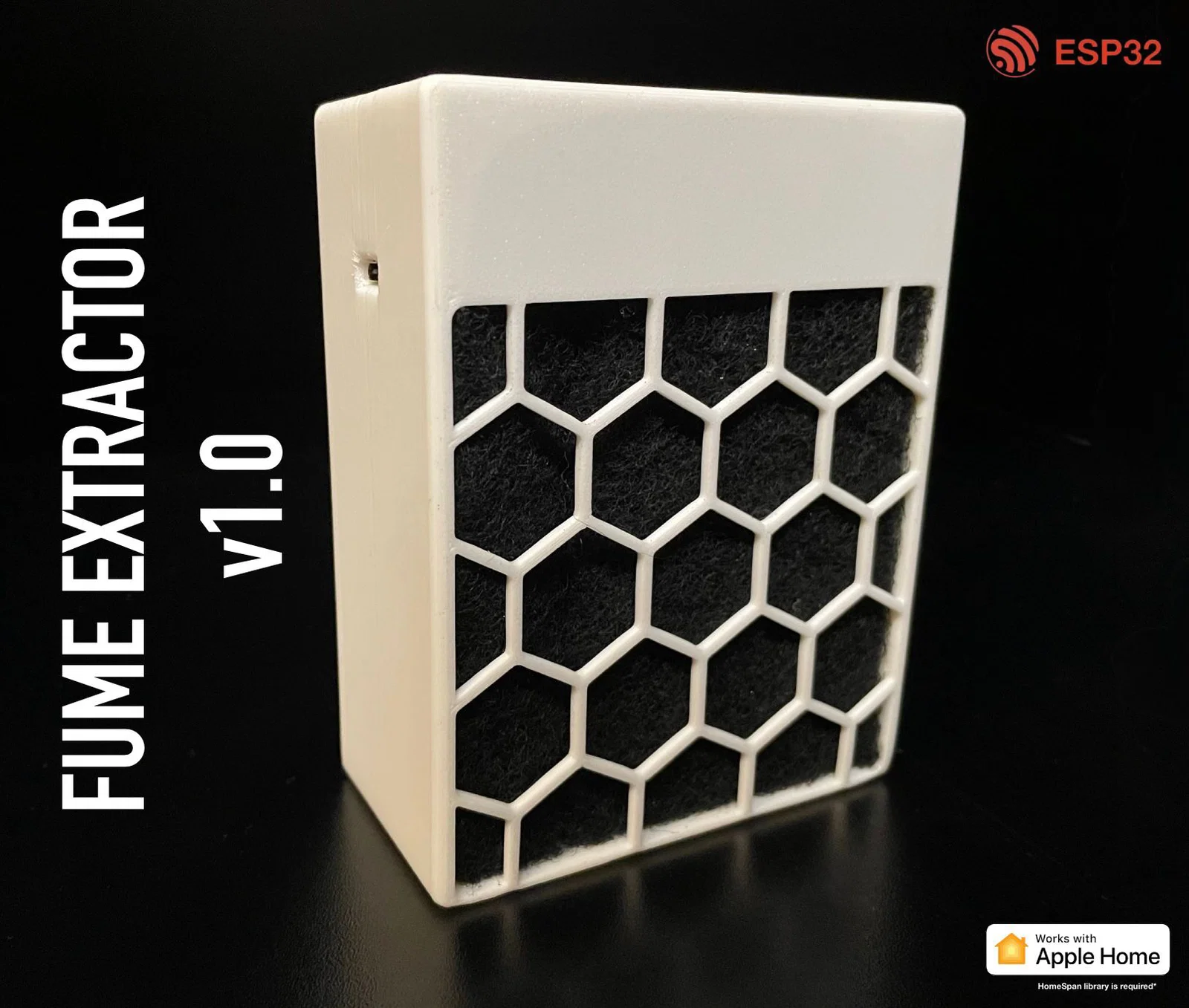

Đây là một thiết kế prototype cho máy hút khói (fume extractor) nhỏ gọn. Dùng quạt 12V kích thước 90x90x30mm lấy lại từ một máy Dell PC cũ; quạt được điều khiển bằng ESP32 và tích hợp mượt với Apple Home. Nhờ vậy bạn có thể bật/tắt quạt trực tiếp từ iPhone hoặc các thiết bị tương thích HomeKit khác (không cần hub).

26 December 2024

Release v1.0

Changelog:

• Nâng cấp thiết kế: Thiết kế lại để luồng gió tốt hơn và nhìn hiện đại hơn.

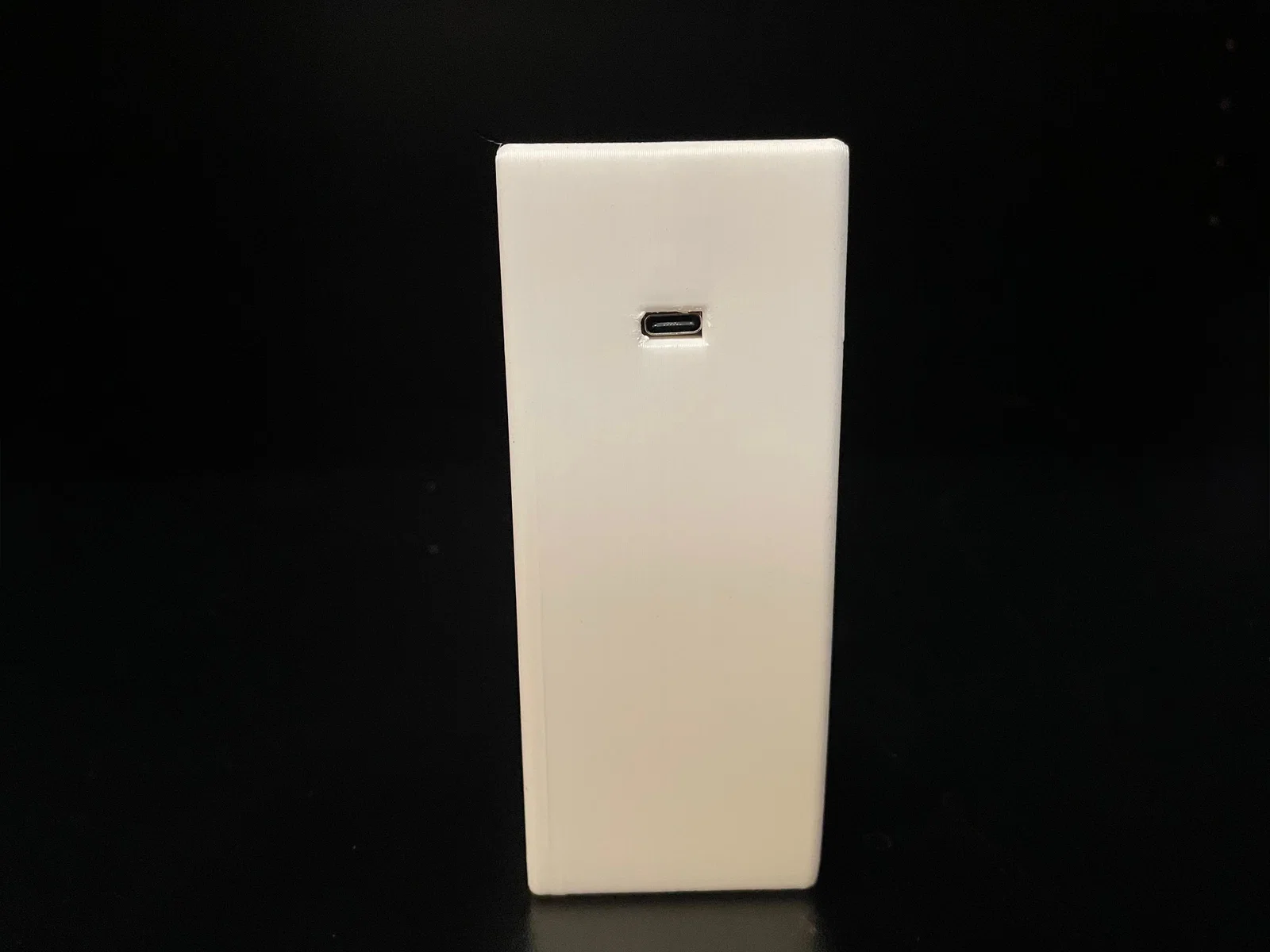

• Tương thích cổng USB-C: Lỗ USB-C của ESP32 giờ khớp chính xác hơn.
• Chỉnh kích thước: Điều chỉnh nhẹ phần vỏ chính để dễ dùng và dễ lắp ráp hơn.
• Cải thiện code (v1.1 Beta):
  • Thêm chế độ light sleep để tiết kiệm điện.
  • Giảm xung CPU xuống 80 MHz để tăng thời lượng pin.

Parts needed:

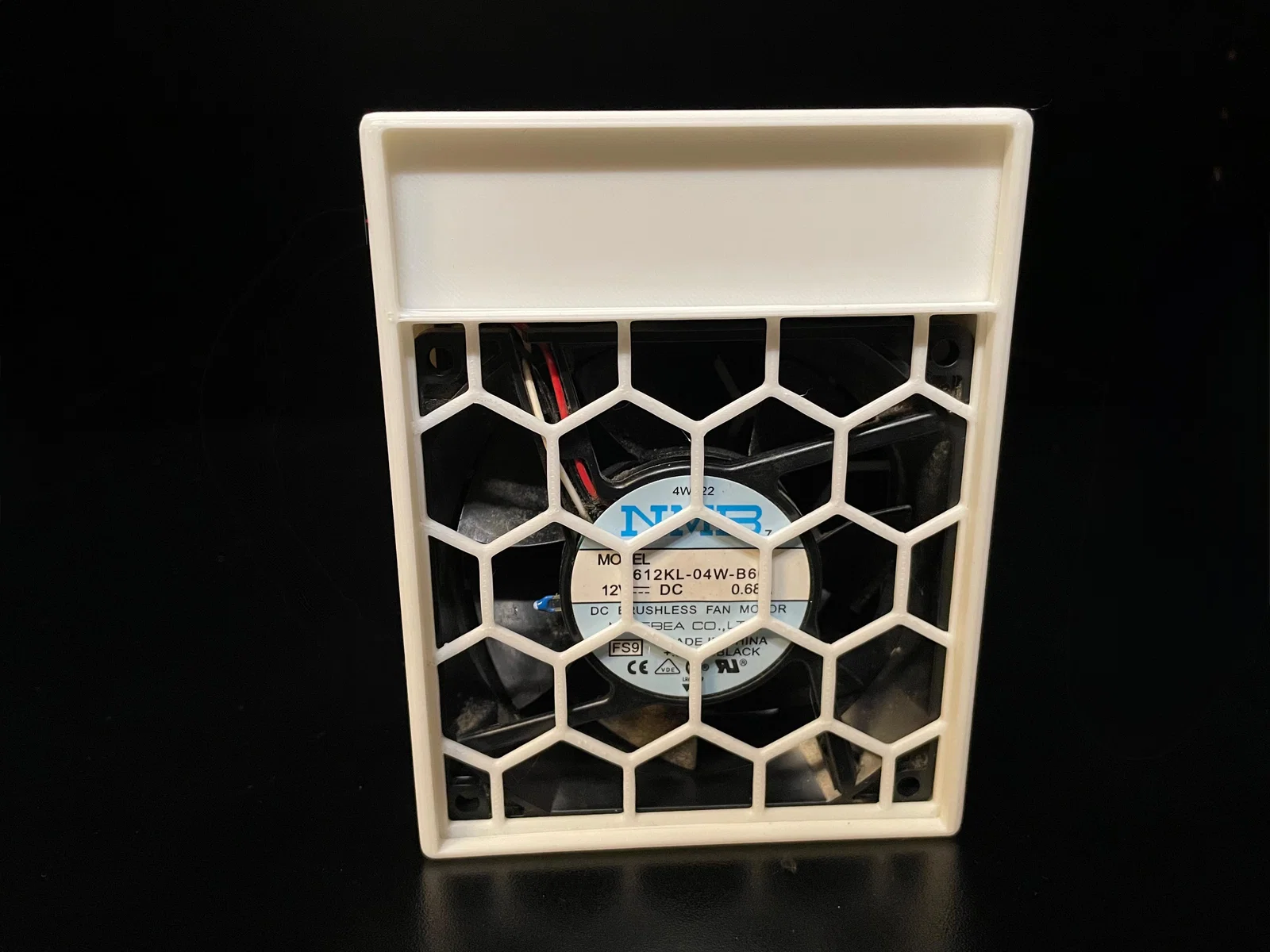

• Quạt 12V Fan 90x90x30mm
• ESP32
• Relay module (điều khiển 5V)
• Activated Carbon Filter
• Nguồn ngoài 12V & 5V (bản thiết kế tương lai sẽ có nguồn bên trong)
• dây điện, mỏ hàn, keo nến, v.v…

How to use:

• In case 3D Print: In các file STL được cung cấp.

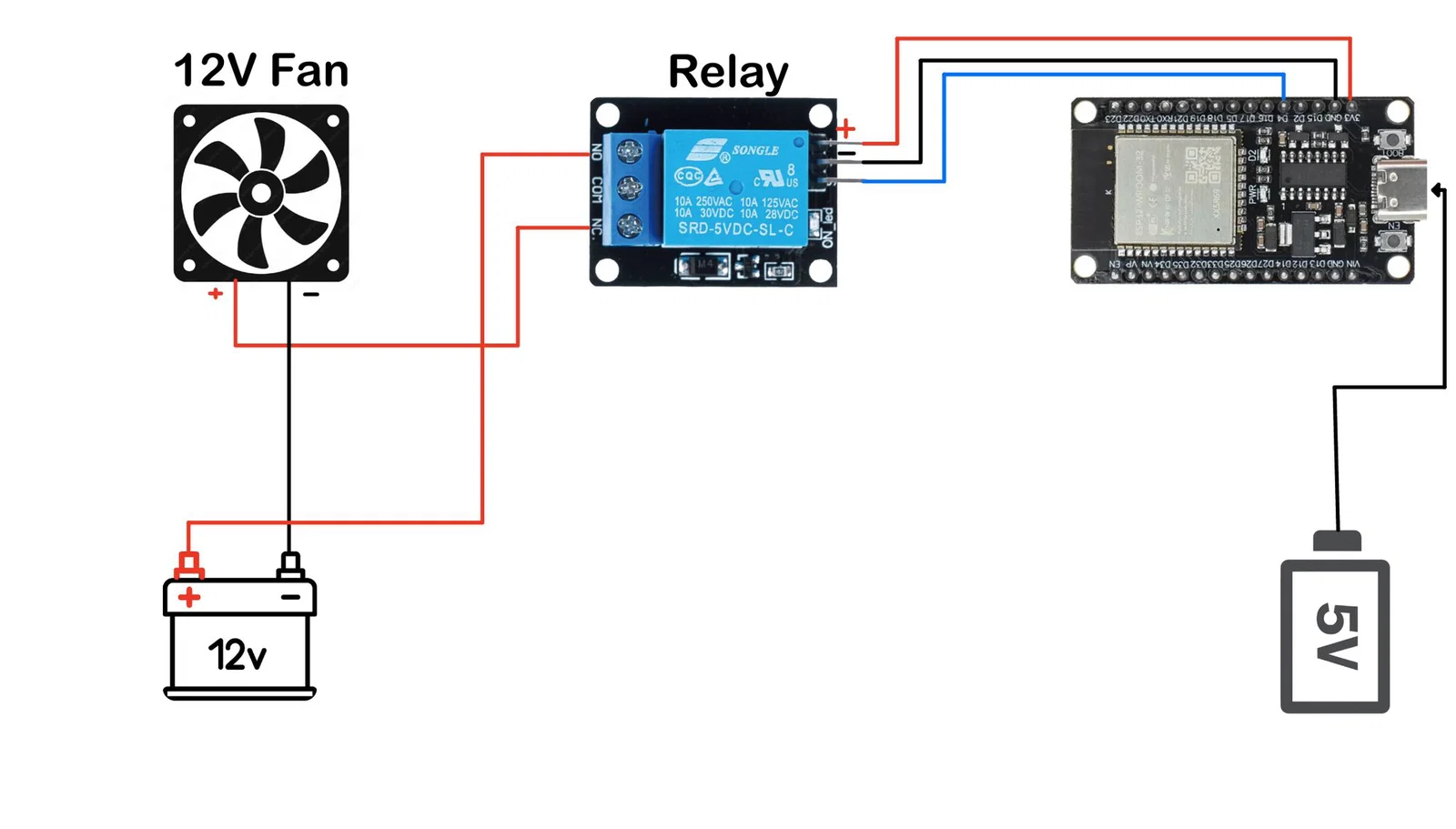

• Lắp phần điện: Làm theo sơ đồ đi dây để nối ESP32, relay module và quạt.


• Flash code: Dùng Arduino sketch được cung cấp để nạp code tích hợp HomeKit vào ESP32. Bắt buộc có thư viện HomeSpan

• Tích hợp với HomeKit: Ghép cặp thiết bị với iPhone bằng mã pairing HomeKit mặc định: 466-37-726.

Print Settings

• Material: PLA hoặc PETG
• Layer Height: 0.3mm
• Infill: 15%
• Supports: Không
• Nozzle Size: 0.4mm

Đây là thiết kế work-in-progress, nên rất mong nhận được góp ý và đề xuất thêm!
