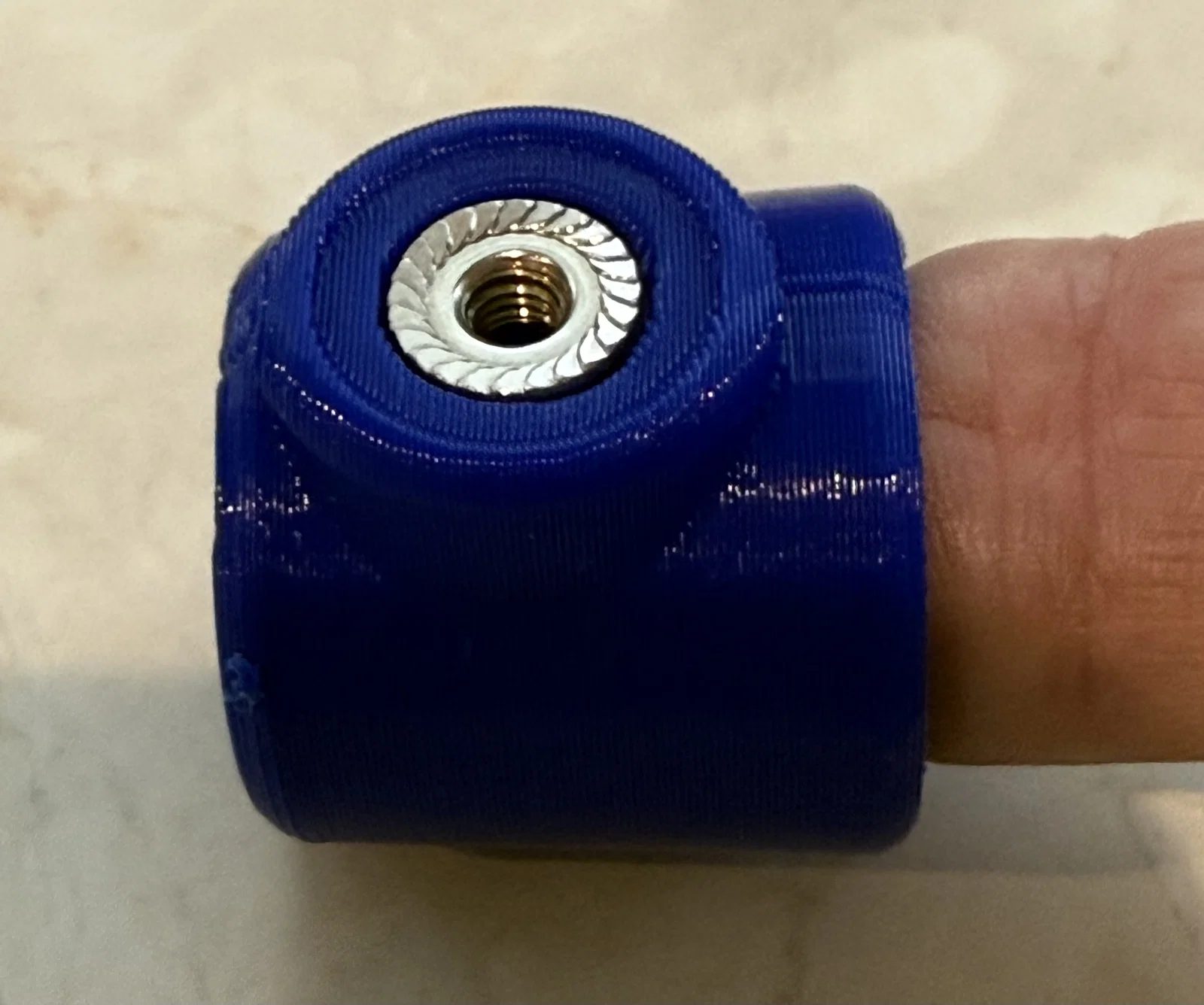

Đồ giữ long đền & shouldered hex nut cho đầu ngón tay — parametric

Mình cần một cái đồ giữ đai ốc và long đền kiểu gắn ở đầu ngón tay để lắp ráp lại một máy expresso, vì máy này có hai vị trí bắt ốc rất khó thò tay tới, và mỗi vị trí đều có một shouldered hex nut kèm một washer.

Ngón tay mình hơi to nên mình làm một mẫu OpenSCAD có tham số để tùy chỉnh các phần sau:

//Đường kính ngón tay gần khớp
//Đường kính ngón tay gần đầu ngón
//Chiều dài đốt/ngay khớp ngón

Các tham số khác gồm có:

//Đường kính hex nut--đo theo đỉnh (across the points), không phải theo cạnh phẳng (flats)
//Độ dày hex nut
//Đường kính phần shoulder của hex nut
//Độ dày phần shoulder của hex nut
//Đường kính washer
//Độ dày washer
//Độ dày thành (wall thickness)

Mình khuyên nên để các đường kính lớn hơn khoảng 0.1–0.3mm.

Mình chưa thử nghiệm quá nhiều với các tham số, nhưng về cơ bản chúng sẽ phù hợp cho nhu cầu của bạn. Giới hạn duy nhất mình biết của phần parameterization là: nếu độ dày của nut và washer có thay đổi (dù ít), thì vị trí của chúng cần chỉnh tay trong các lệnh translate.

Mình in bằng PLA với nozzle 0.6mm và layer height 0.3mm. Mẫu được in với phần đầu ngón tay đặt xuống build plate, và chỉ dùng supports “from the build plate”.
