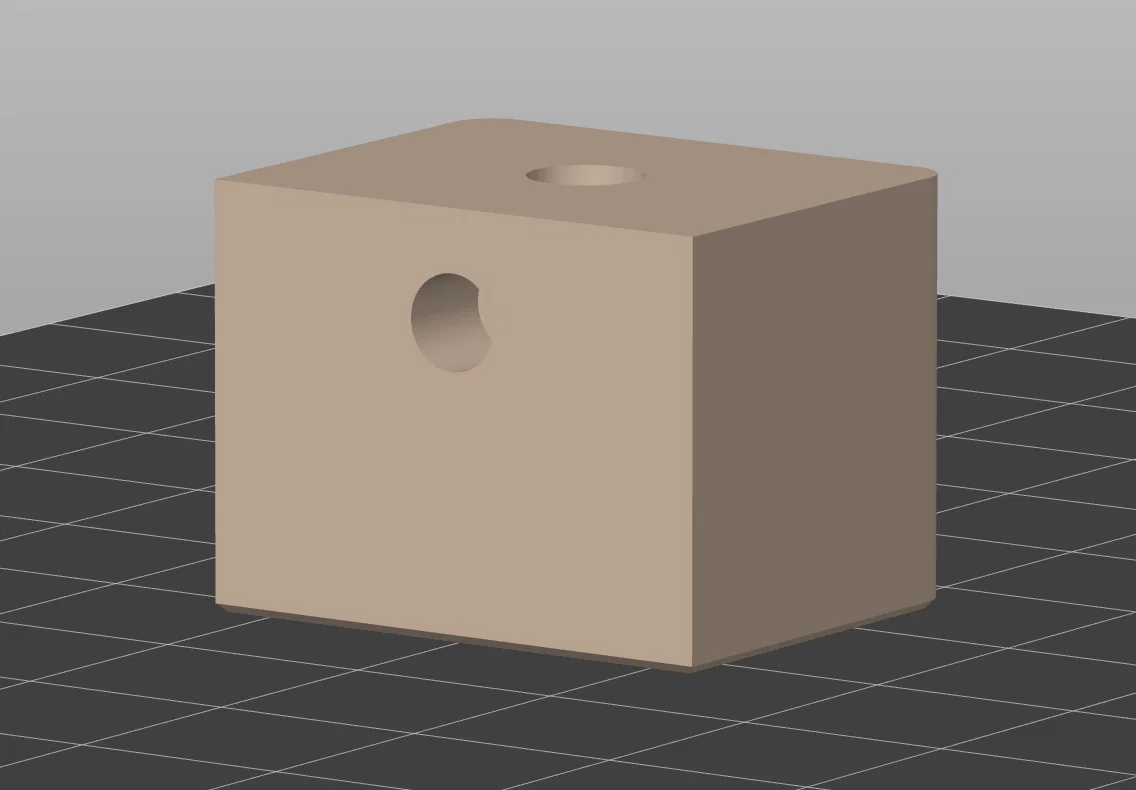

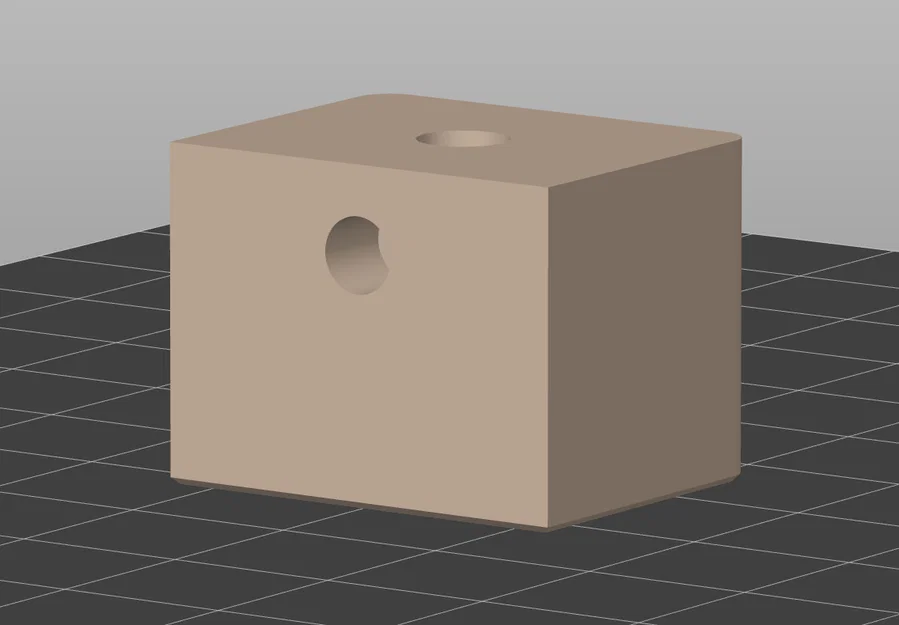

Giá đỡ bắt lưới tản nhiệt Land Rover Defender (thay thế MTC6827)
Thiết kế bracket thay thế MTC6827 (giá kim loại tán rive vào radiator panel) cho Land Rover Defender. Dùng vít tôn #14, bắt bằng M3x6mm + washer, hỗ trợ threaded insert M3x5x4. Nên in ASA/PETG, đặt mặt chamfer úp xuống.
Mô tả
Mình thiết kế mấy món này như một lựa chọn thay thế cho MTC6827. Mẫu này dùng trực tiếp vít tôn #14, và bắt lên tấm radiator panel bằng vít M3x6mm kèm long đền (washer). Thiết kế đã được dựng để lắp insert ren (threaded insert) loại M3x5x4.
Nên in bằng ASA hoặc PETG để chống UV tốt hơn.
Khi in, nên đặt hướng sao cho mặt có vát (chamfered face) úp xuống. Xem ảnh chụp từ slicer.
Thiết lập in: 4 walls và 4 lớp đặc (solid layers) cho mặt trên và dưới. Infill 40%.
