Bracket gắn SKR E3 Mini v3 cho Flashforge Creator Pro

Có con Creator Pro muốn “hô biến” cho nó có sức sống mới không? Cái bracket này được thiết kế để dùng lại đúng các điểm bắt ốc/mount sẵn có trên máy, nhưng cho phép bạn gắn mainboard SKR Mini E3 v3 và một Raspberry Pi 3/4 hoặc Bigtreetech Pi v1.2.

Điều này đồng nghĩa bạn không chỉ bỏ được cái Mightyboard 8-bit cũ, mà còn có thể chạy Klipper / Mainsail hoặc Marlin / Octoprint theo kiểu gọn gàng “all-in-one”. Không còn cảnh dây USB lòng thòng hay phải chế thêm hộp rời bên ngoài. Mọi thứ nằm gọn gàng, ngăn nắp bên dưới khung máy.

Vì mod này tận dụng các trụ/stud bắt mainboard zin, nên bạn không cần đục khoét hay chỉnh sửa gì trên chassis.

Với anh em dùng Flashforge Creator Pro thì đúng là “đổi đời”. Máy cũ giờ có thể như mới! Tuy nhiên có một ngoại lệ cần nói rõ. Dù mod này cho bạn thay mainboard và thêm Pi, bạn sẽ cần đi lại phần lớn hệ thống dây của máy.

Nói vậy thôi chứ ai đã làm kiểu mod này thì thường cũng biết trước chuyện đó rồi.

Danh sách vật tư cần để làm hoạt động được khá ít.

• 1 Bigtreetech SKR Mini E3 v3
• 1 Raspberry Pi 3 / 4 hoặc Bigtreetech Pi v1.2
• 5 insert đồng nhiệt (heat-set brass inserts) M2.5 (cho phần mount Raspberry Pi).
• 8 insert đồng nhiệt (heat-set brass inserts) M3 (cho phần mount board SKR và các cột đỡ)
• 4 PCB standoffs M2.5 dài 10mm bằng đồng (hoặc nylon)
• 5 PCB standoffs M3 dài 10mm bằng đồng (hoặc nylon)
• 7 ốc máy M3 dài 10mm đầu côn (countersunk)

Dụng cụ tùy chọn nhưng có thì tiện

• Băng keo 3M VHB
• Mũi khoan 3mm
• Mũi khoan 4mm

Về setting in, nên ưu tiên độ bền. Nghĩa là tăng walls, floors, ceilings. Walls là quan trọng nhất vì bạn cần đủ vật liệu thành để ép insert đồng vào. Walls mỏng quá sẽ làm insert bám không chắc.

Về infill, mình chọn infill khá dày. Mình muốn đảm bảo lớp top skin không bị khoảng hở lớn bên dưới; bạn có thể thử tinh chỉnh và tìm setting hợp hơn.

Khi set hướng in, nhớ lật ngược bracket (úp mặt dưới lên). Làm vậy các lỗ dạng côn sẽ in đẹp hơn.

Ở mặt trên bạn sẽ thấy vài lỗ khoét bậc (counterbore) nhỏ. Làm vậy vì 2 lý do: Thứ nhất là hạ bracket xuống vài mm (chính xác là 2mm) để chừa khoảng hở với tấm đáy. Thứ hai là giúp bracket “khóa” vào các standoff có sẵn.

Mặc dù bracket này được thiết kế để vừa trên Ender 3 Pro của mình, nhưng nếu bạn gặp vấn đề về kích thước để in vừa bed, mình cũng có kèm phiên bản split body (chia làm 2 mảnh) của cùng bracket. Tuy nhiên do đường split nằm ở vị trí không có support bên dưới, mình không khuyến nghị dùng bản này nếu bạn có cách in nguyên khối 1 mảnh. Nếu bạn chọn in 2 phần, bạn cần chọn keo dán phù hợp để liên kết hai mảnh. Hàn ABS (ABS welding) sẽ rất hữu ích trong trường hợp này.

Khi lắp bracket, bạn phải làm theo đúng thứ tự vì có vài con ốc sẽ không còn thao tác được sau khi gắn các phần lại.

1. Bắt các PCB standoff vào bracket
2. Gắn các cột đỡ (support columns) vào bracket
3. Bắt bracket lên chassis

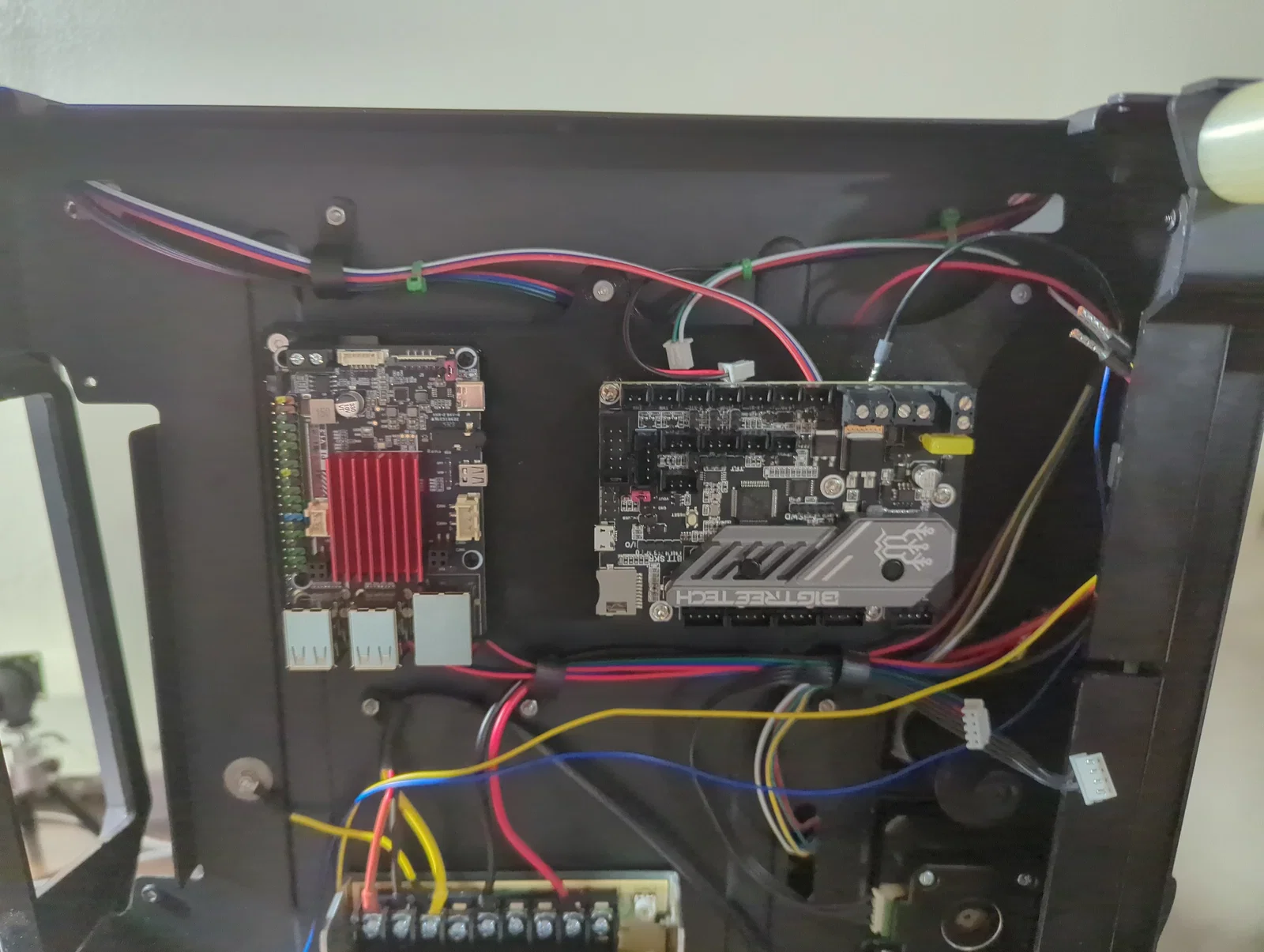

4. Gắn SKR và Pi

Về phần gắn Pi, mình có kèm hai lựa chọn: ngàm mount chuẩn Raspberry Pi và ngàm mount cho Bigtreetech Pi v1.2. Nhờ vậy bạn có thêm lựa chọn về loại Pi.

Việc gắn bracket không cần gì đặc biệt: chỉ cần ép bracket vào các trụ/stud sẵn có rồi vặn ốc cố định. Gắn xong thì lắp control board và Pi lên là xong, đơn giản gọn lẹ.

Chắc mình đã nói hết những gì cần rồi. Nếu bạn có câu hỏi thì cứ nhắn tin hoặc để lại comment, mình sẽ cố gắng trả lời sớm.
