Chân đế tản nhiệt di động cho Dell XPS 9700 (2020) (v3.0)
Bộ chân đế nhỏ gọn giúp nâng Dell XPS 9700 lên góc 20°, hỗ trợ lưu thông không khí hiệu quả. Thiết kế thông minh với khả năng tùy chọn thêm đệm chống trượt từ sợi TPU, dễ dàng tháo lắp và mang theo bất cứ đâu.
Mô tả
Giới thiệu

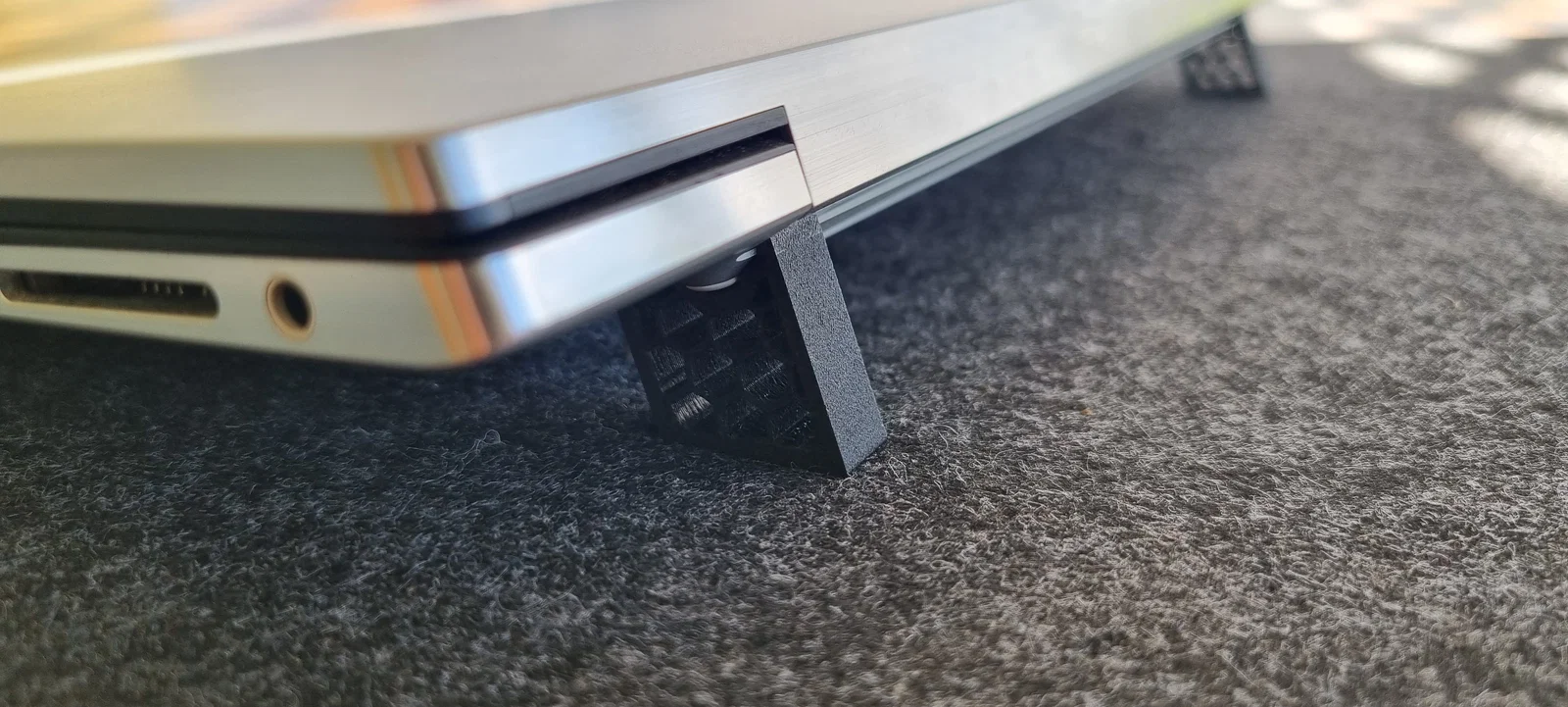

Dell XPS 9700 thường khá nóng khi chơi game, mình muốn có một bộ chân đế nhỏ gọn để dễ mang theo và giúp tăng cường lưu thông không khí khi cần. Phụ kiện này giúp nâng phần sau của laptop lên khoảng 20°.
Mình rất tâm đắc với thiết kế đơn giản này và mong nhận được góp ý của mọi người để cải thiện tốt hơn. Nếu thấy hữu ích, đừng ngại like/đánh giá/chia sẻ hoặc mời mình một ly cà phê nhé :)
Chúc các bạn in vui vẻ!
Cách lắp đặt:

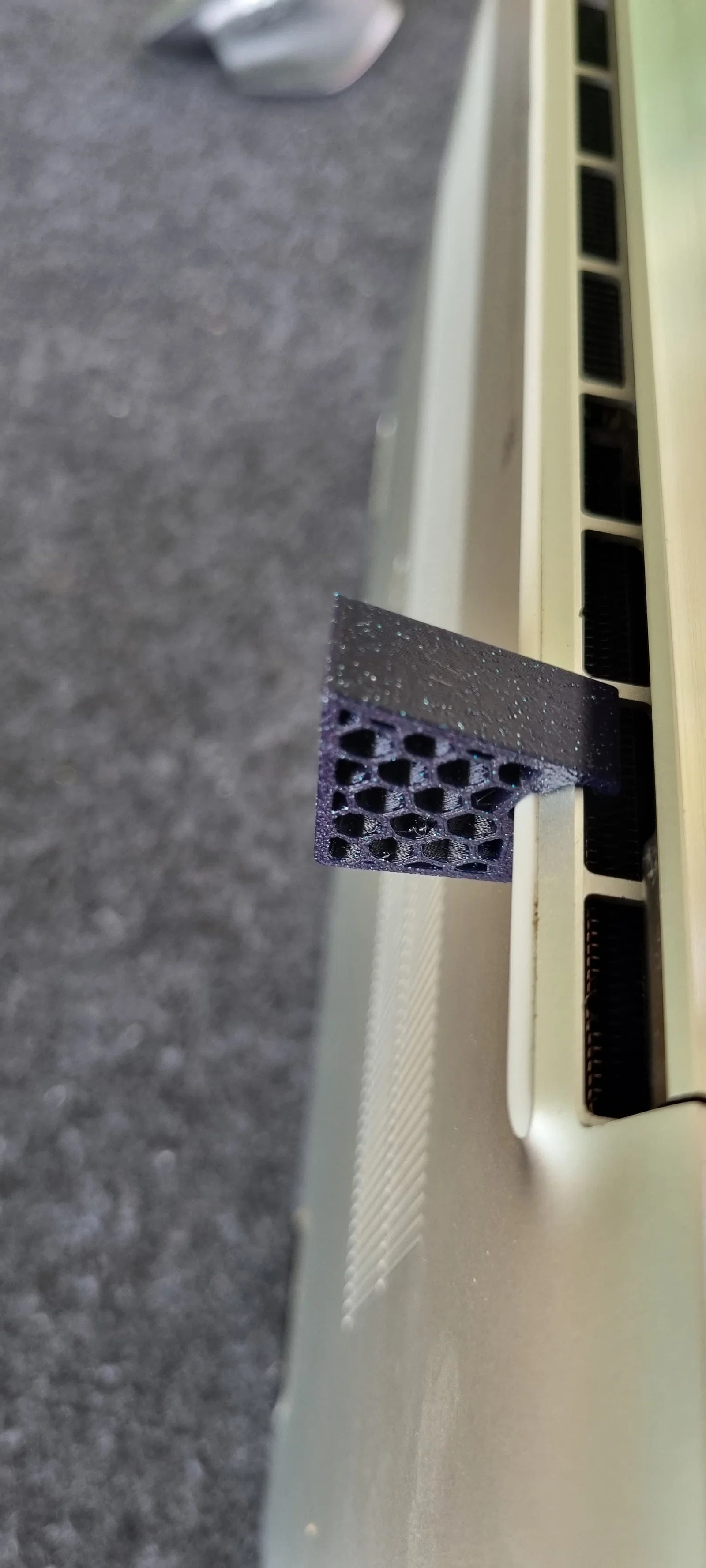

- Khi gập màn hình laptop lại, bạn hãy móc chân đế vào các khe thoát nhiệt rồi xoay nó xuống dưới máy. Mình khuyên nên dùng các khe gần cuối để tránh phần bản lề.
- Đệm chống trượt (Tùy chọn, chỉ dành cho v3.0):
- Luồn sợi nhựa TPU 1.75mm vào 'hướng dẫn cắt nhựa' (filament cut guide).
- Lật ngược món đồ lại và cẩn thận dùng lưỡi dao cắt phẳng sợi nhựa theo bề mặt.
- Rút đoạn nhựa đã cắt ra và dán vào các khe 8mm được thiết kế bên dưới chân đế.
* Mẹo: Hãy nhấc nhẹ cạnh trước của laptop khi kéo máy về phía bạn. Điều này giúp chân đế không bị xoay và hạn chế nguy cơ gãy. Cách này rất hữu ích nếu bạn in bằng TPU nguyên khối hoặc có dùng đệm TPU.
Vật liệu:
- ASA, ABS hoặc các loại vật liệu có khả năng chịu nhiệt cao. PLA (như hình bên dưới) có thể bị biến dạng do nhiệt độ từ khe thoát nhiệt.
- TPU (độ cứng Shore 95A) cũng rất tốt. Nó mang lại độ bám cao và bảo vệ bề mặt laptop. Đây là lựa chọn tối ưu khi bỏ túi xách để tránh làm trầy xước các thiết bị khác.
Nhật ký cập nhật
14 tháng 8, 2024 (Phiên bản 3.0)
- Thêm các khe 8mm bên dưới để gắn đệm TPU tùy chọn.
- Không cần in đệm riêng, chỉ cần cắt sợi nhựa TPU 1.75mm đúng kích thước (8mm) rồi dán vào. Phiên bản này có sẵn lỗ dẫn để bạn cắt sợi TPU nhanh chóng và chuẩn xác.
9 tháng 8, 2024 (Phiên bản 2.0)
- Phiên bản 1.0 (hình bên trái) có nhược điểm là chân đế dễ bị xoay quanh trục khi kéo laptop về trước, gây áp lực lên phần ngàm. Phiên bản 2.0 (hình bên phải) đã khắc phục bằng cách kéo dài phần đế và bo góc.
- Đã bao gồm tệp Step.
- * Cập nhật sắp tới: Đệm TPU để giảm trầy xước bề mặt.
