Pedalboard Modular (Modular Pedalboard)

Modular Pedalboard

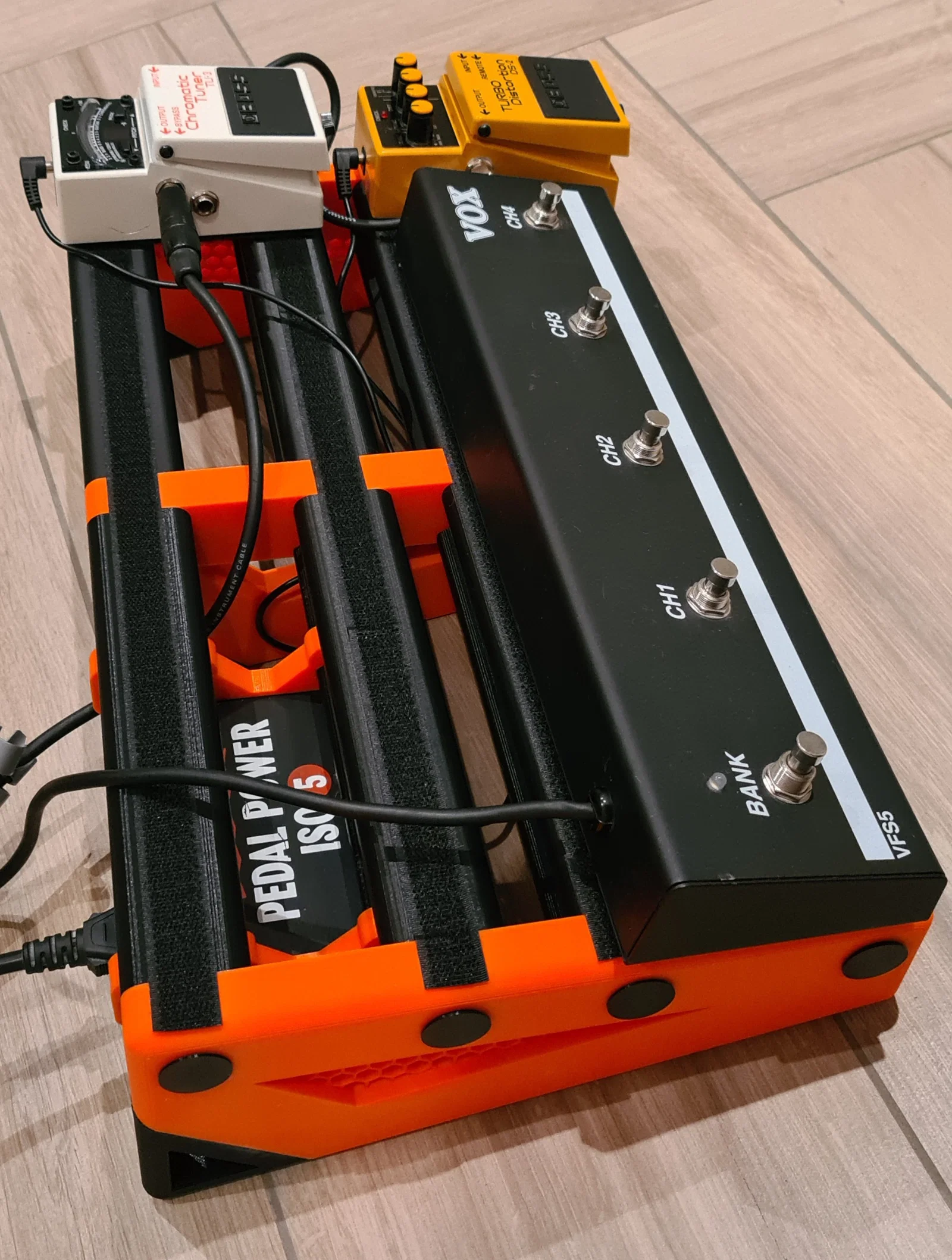

Mẫu này cho phép bạn tự in một pedalboard dạng modular. Gọi là modular vì bạn có thể nối thêm các đoạn pedalboard theo chiều ngang, mỗi lần thêm 20cm (hoặc 22cm). Cái Pedalboard trong hình có tổng bề ngang 46cm. Mình thiết kế phần profile và chân (feet) khá “dày cơm” vì mình không chắc nó phải chịu lực tới mức nào — người ta gọi là stompboxes đâu phải tự nhiên :)

Pedalboard có độ cứng nhờ các thanh ren (thread) được giấu bên trong board. Ở tiệm kim khí gần nhà mình, giá khoảng €2,50 cho 1 mét.

Hardware

Bạn sẽ cần thêm một ít phần cứng:

• M6 thread (trường hợp của mình: 4 thanh ren dài 46cm)
• M6 bolts x 8
• M6 washers
• M3 screws (dài từ 5 đến 15mm)

Assembly

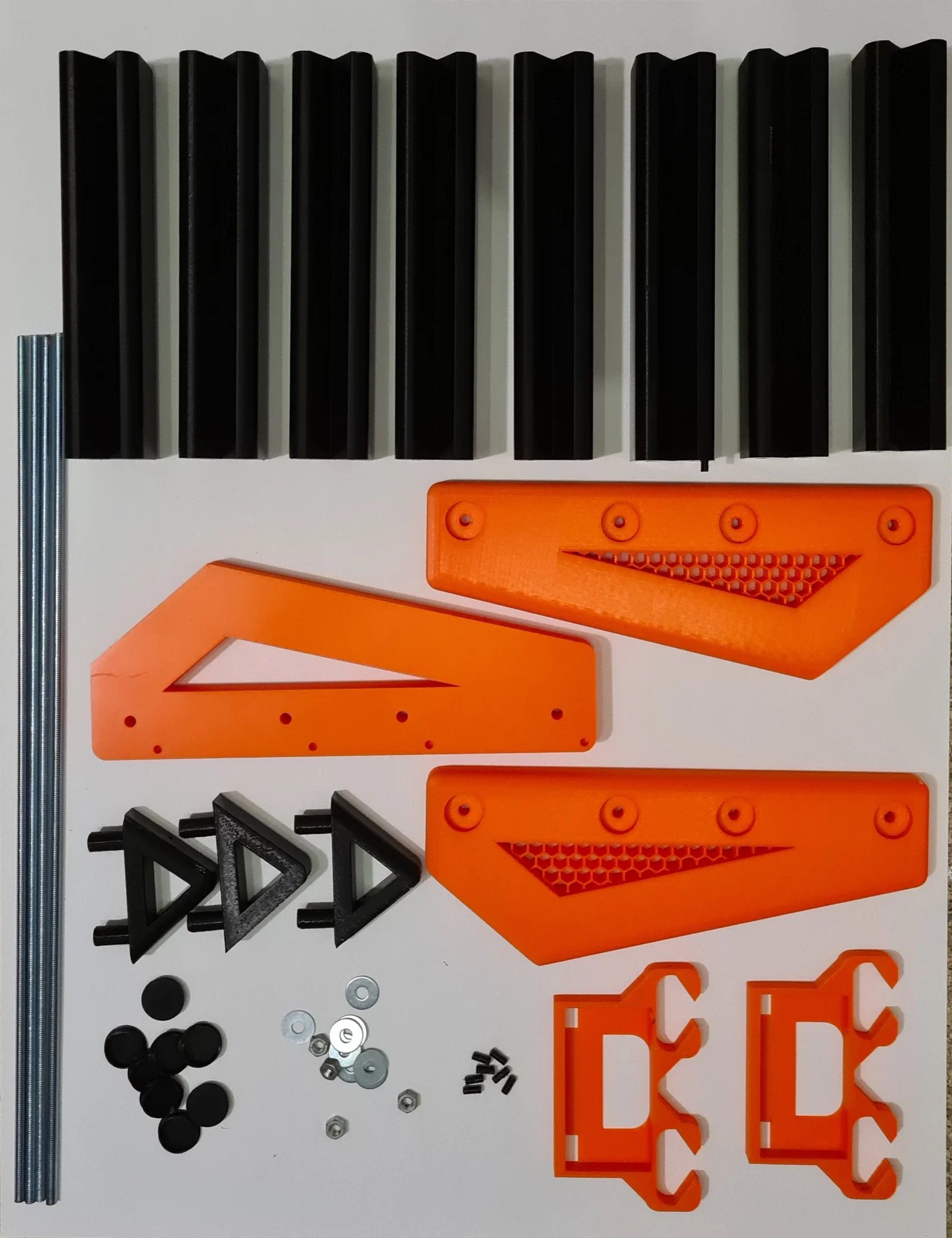

In tất cả các phần theo bề ngang bạn muốn. Hình bên dưới sẽ giúp bạn ước lượng số lượng bản in cần cho từng mẫu.

Đầu tiên, dán các miếng tam giác vào phần ‘feet’

Bước hai, gắn tất cả các chốt (pegs) vào các profile, không cần keo — chỉ để canh thẳng hàng với feet.

Mình có làm một cái giá đỡ cho Voodoo Lab Pedal Power Iso 5. Hiện tại mình cần đặt nó vào giữa các profile ở bước này, vì về sau sẽ không còn dễ thao tác với profile nữa.

Vặn một con tán (nut) lên đầu bốn thanh M6 thread, thêm washers rồi đẩy xuyên qua feet. Đồng thời xỏ các profile vào thanh ren luôn.

Thêm một feet nữa và tiếp tục lắp các profile

Gắn feet cuối cùng là Pedalboard gần như xong!

Mình làm thêm nắp (caps) để che các con tán. Chỉ cần ấn vào các lỗ là được.

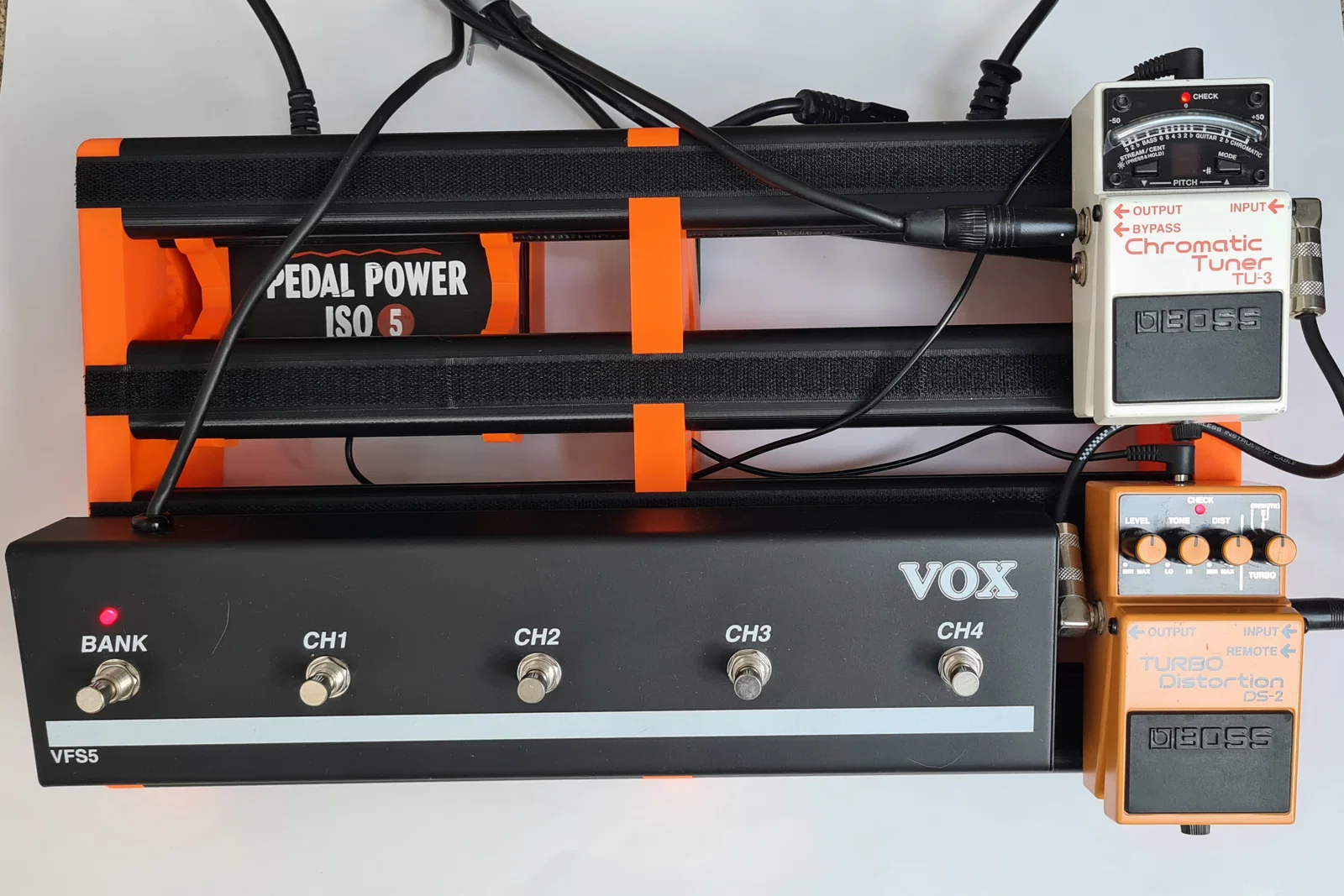

Dán băng velcro lên các profile và lên pedal của bạn là sẵn sàng chiến thôi!

Mình cũng thêm các miếng chân cao su để in bằng flex filament và gắn dưới board nếu bạn muốn.

Printing instruction

Chủ yếu vì mình khá nôn, và mấy chi tiết lớn thì cũng đơn giản, nên mình in các phần lớn ở 0,3mm. Các phần nhỏ mình in ở 0,1mm.

Nếu canh hướng đặt mẫu cho đúng, không phần nào cần support.

Phần feet có thể vừa trên build plate của MK3S khi đặt nằm phẳng, nhưng Prusaslicer không tự nhận ra. Bạn cần chỉnh thủ công.
