Probe DIY giá rẻ cho PCBite hoặc Omnifixo

Tác giả chiptronCZ

Lượt tải
12
Lượt thích
3
Lượt coi
464

File 2 362,2 KB

  • 3D_printed_probe_for_PCBite_or_Omnifixo_1777690200.stlSTL · 151,4 KB
  • 3D_printed_probe_for_PCBite_or_Omnifixo_longer_version_1777690201.stlSTL · 210,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Levná DIY sonda k PCBite nebo Omnifixo / A cheap DIY probe for PCBite or Omnifixo

Phần tiếng Anh ở bên dưới.

Bài viết về que đo/test probe bạn có thể xem trên website của mình https://chiptron.cz/articles.php?article_id=344

Mình thiết kế một mẫu probe DIY giá rẻ, có thể làm rất đơn giản bằng cách dùng một tay đỡ (flexible arm) từ aliexpress và một phần ngàm/đầu gắn in 3D cho ống/đế (sleeve/socket) của POGO pin kèm đầu dupont. Bạn có thể lắp POGO pin vào để dùng như một đầu que đo/test tip.

Phần cứng (Hardware)

Magnetic Base PCB Board Fixing Clip Holder Silicone Flexible Arm 310mm (aliexpress)

Ống/đế pogo pin (vokolo)

Pogo pin có đầu dupont
vokolo:
- ø 0.6mm - https://www.vokolo.cz/p75-b1-10ks/
- ø 1.3mm - https://www.vokolo.cz/p75-b1-10ks/
laskakit:
- ø 0.6mm, ø 1.3mm và ø 2mm - https://www.laskakit.cz/pogo-pin-pruzinovy-kontakt-p75/?variantId=16796

Phần nền là tay silicone dẻo (flexible silicone arm), mềm/dễ uốn hơn nhiều so với các loại khác mình từng thử. So với tay đỡ của PCBite thì vẫn kém linh hoạt hơn khá nhiều, nhưng dùng vẫn ổn và thao tác cũng khá dễ.

In 3D (3D print)

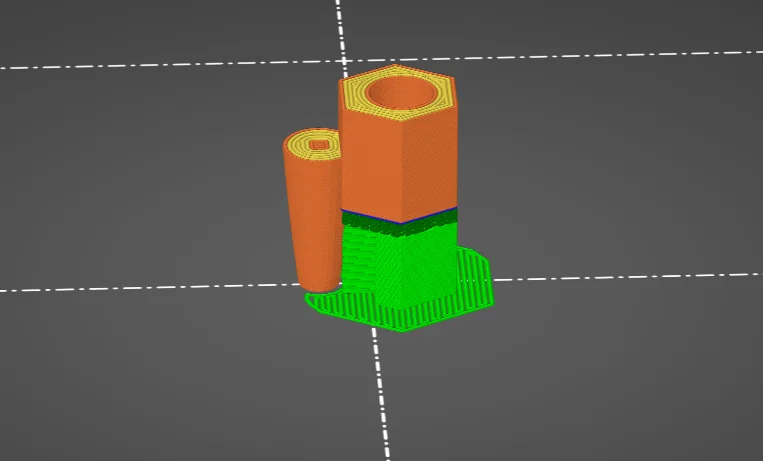

  • Phần đầu gắn phải in kèm support ở phía dưới khu vực gắn với tay dẻo – cần tự “vẽ” support trong slicer. Nếu chọn kiểu “supports on print bed” thì nó sẽ lấp luôn cả lỗ dành cho ống/đế pogo pin.

  • Khi in mình khuyên dùng 100% infill để kết cấu cứng cáp hơn.

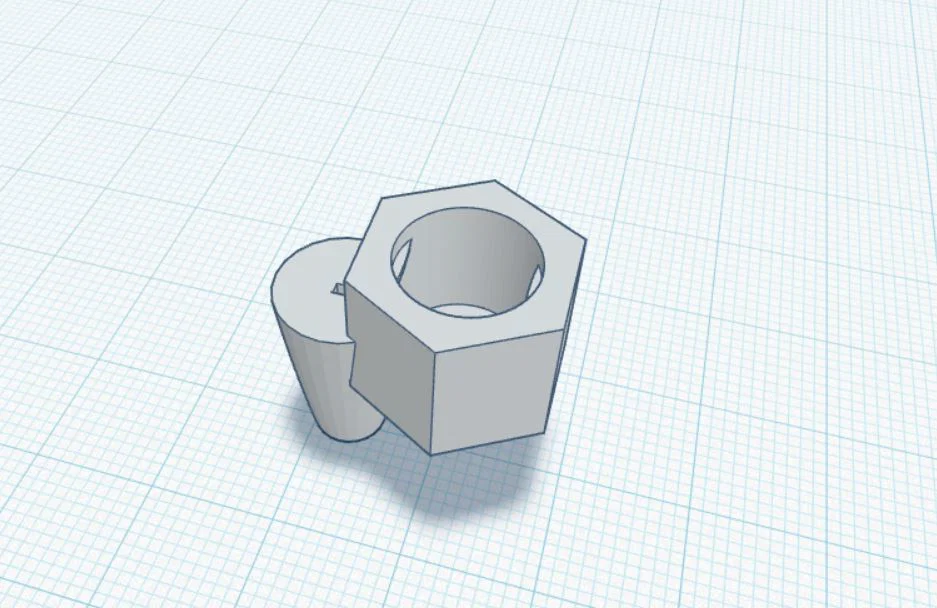

  • Bên trong lỗ 10mm có hai gờ nhô, giúp “khóa” tay dẻo vào phần đầu gắn.

  • Sau khi in xong, dùng một chân pin từ hàng pin header để vệ sinh/ráy sạch lỗ ở phía trên đầu probe (chỗ chân pogo pin sẽ đi qua)

  • Vệ sinh xong lỗ này thì đẩy ống/đế pogo pin kèm chân pin vào

  • Nhỏ keo dán nhanh (keo 502 / cyanoacrylate) để cố định ống/đế

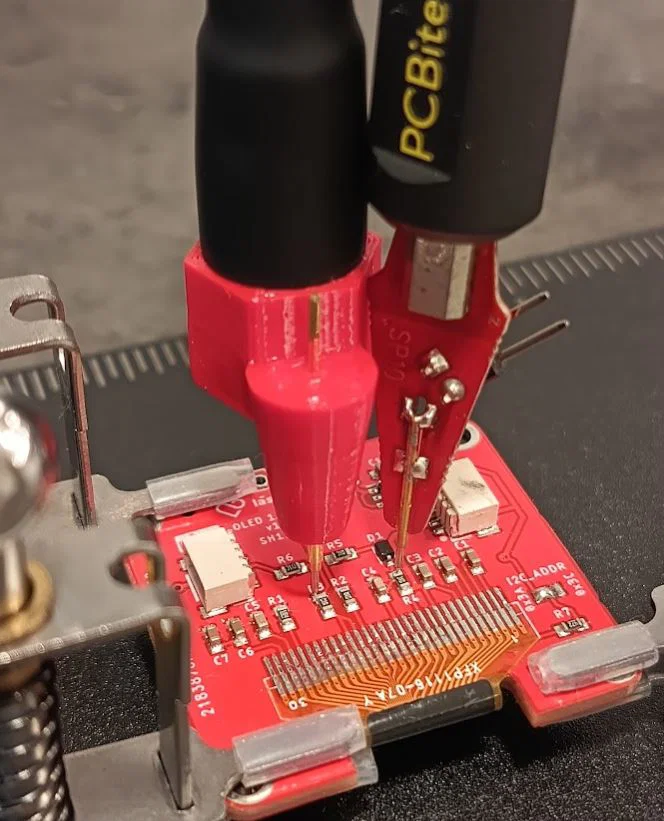

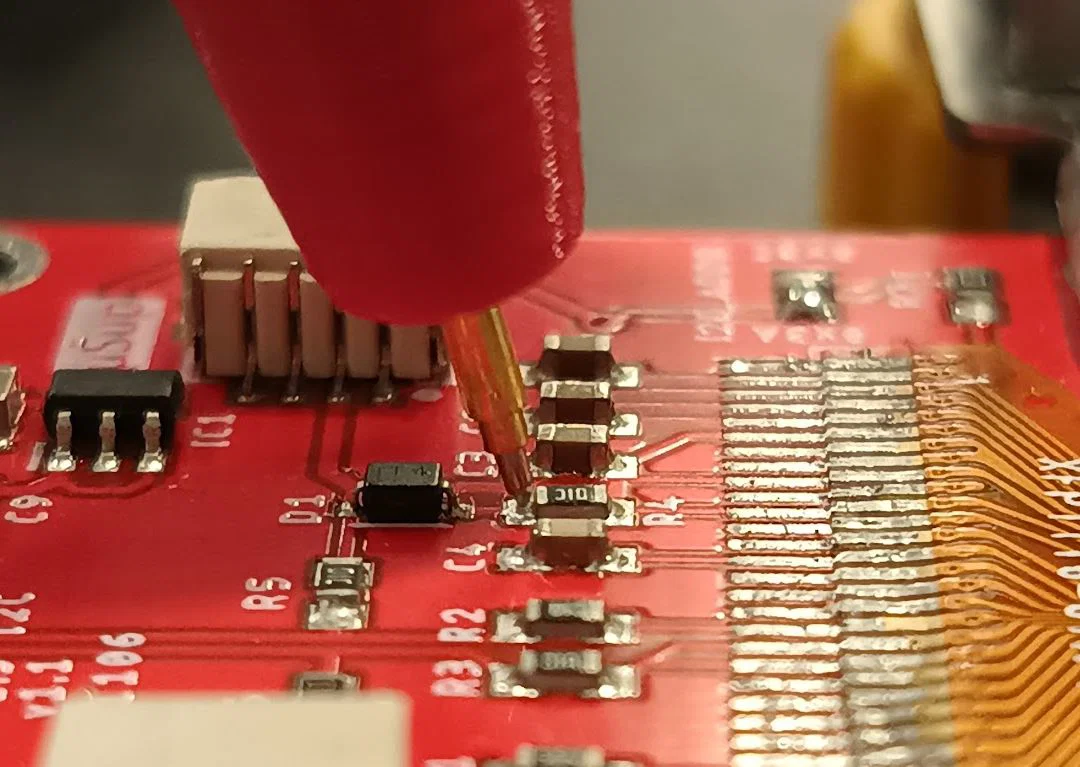

Kết quả

----------------------------------------------------------------------------------------------------

English version

A cheap DIY probe for PCBite or Omnifixo

Mình thiết kế một mẫu probe DIY giá rẻ, có thể làm rất đơn giản bằng cách dùng một tay đỡ (flexible arm) từ aliexpress và một phần ngàm/đầu gắn in 3D dạng holder/socket cho POGO pin với đầu dupont, để có thể gắn POGO pin vào và dùng như một đầu que đo/test tip.

Hardware

Magnetic Base PCB Board Fixing Clip Holder Silicone Flexible Arm 310mm (aliexpress)

Pogo pin sleeve (vokolo)

Pogo pin with dupont tip
vokolo (cửa hàng Séc):
- ø 0.6mm - https://www.vokolo.cz/p75-b1-10ks/
- ø 1.3mm - https://www.vokolo.cz/p75-b1-10ks/
laskakit (cửa hàng Séc):
- ø 0.6mm, ø 1.3mm và ø 2mm - https://www.laskakit.cz/pogo-pin-pruzinovy-kontakt-p75/?variantId=16796

Phần nền là flexible silicone arm mềm/dễ uốn hơn nhiều so với các loại mình đã thử. So với tay đỡ của PCBite thì vẫn kém linh hoạt hơn, nhưng làm việc với nó vẫn khá ổn.

3D print

  • Phần đầu gắn phải in kèm support ở phía dưới đoạn gắn với tay dẻo – cần tự “tô/vẽ” support trong slicer. Nếu chọn “supports on print pad” thì lỗ cho pogo pin sleeve cũng sẽ bị lấp.

  • Khi in, mình khuyên dùng 100% infill để kết cấu chắc hơn.

  • Bên trong lỗ 10mm có hai gờ nhô để đảm bảo tay dẻo được “khóa” vào phần đầu nối.

  • Sau khi in xong, dùng một chân pin từ pin header và làm sạch lỗ phía trên đầu probe (chỗ pogo pin sẽ đi qua)

  • Sau khi làm sạch lỗ, gắn pogo pin sleeve kèm chân pin vào

  • Nhỏ keo dán nhanh (cyanoacrylate)

Result
