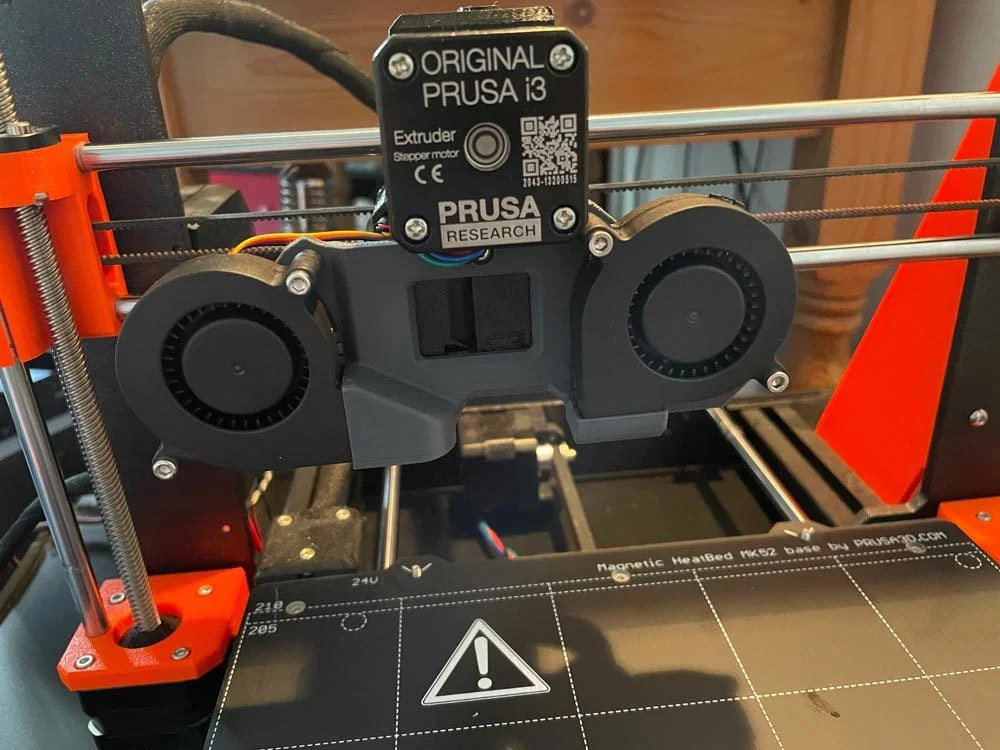

Giá gắn quạt đôi cho i3 MK3S và MK3.5S (Dual Fan Mount 5015)

Mình muốn gắn mod quạt đôi cho con Prusa i3 MK3S của mình, và thấy thích bản remix của SadMoney (giờ có vẻ đã bị gỡ), nên mình chỉnh lại để vừa với i3 MK3S.

Mình dùng ốc M3x20 và đai ốc lục giác M3 để bắt quạt, hai ốc M3x8 đầu tròn (button head) để bắt mount vào thân extruder, và dùng cho phần giá đỡ quạt gốc (kèm square nut). Mình tái sử dụng ốc và square nut của ống gió quạt làm mát chi tiết (part cooling fan duct) nguyên bản.

Sẽ dễ lắp hơn nếu gắn bracket/duct vào cụm printhead trước, rồi mới bắt quạt lên sau.

Đấu dây quạt đỏ với đỏ, đen với đen (đấu song song) thì hai quạt sẽ quay cùng tốc độ. Mình cắt dây của quạt thứ hai cho vừa chiều dài rồi hàn vào PCB của quạt gốc (chỗ trước đó dây zin được hàn). Đừng hàn thêm dây vàng (signal) nữa, một dây signal là đủ để báo cho main-board biết chúng đang quay nhanh cỡ nào.
Bộ đi dây nhìn gọn và không cần phải tháo/unwrap harness. Nếu muốn quay về cấu hình zin, mình chỉ cần tháo hàn 2 sợi dây thêm và lắp lại kiểu bắt quạt nguyên bản.

Nếu in ABS, mình khuyên dùng localized brims ở dưới các góc.

Mình cũng đính kèm file STEP cho ai cần chỉnh chiều cao ống gió (ducts) trong model để hợp với setup của bạn.
