Núm Vặn Bu Lông M12 (Bolt Knob M12)
Thiết kế núm vặn cho bu lông M12, dùng đầu lục giác 19mm với độ ôm khít. In PLA có supports, infill 25%, wall 4 lớp. Siết thêm ê-cu và long đền để cố định đầu bu lông bên trong núm.
Mô tả

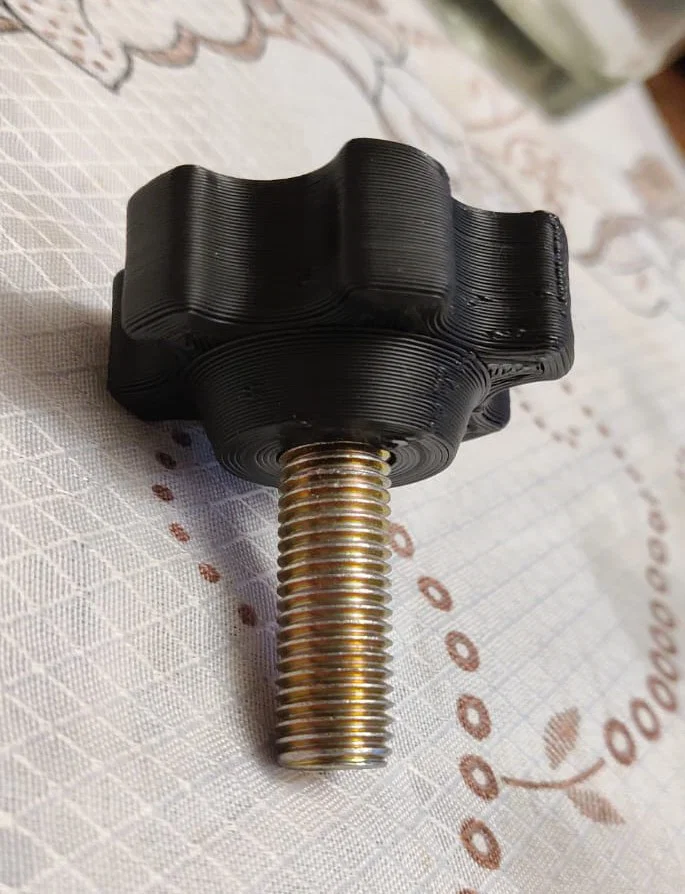

Thiết kế tay vặn dạng núm cho bu lông M12 với đầu lục giác 19mm.

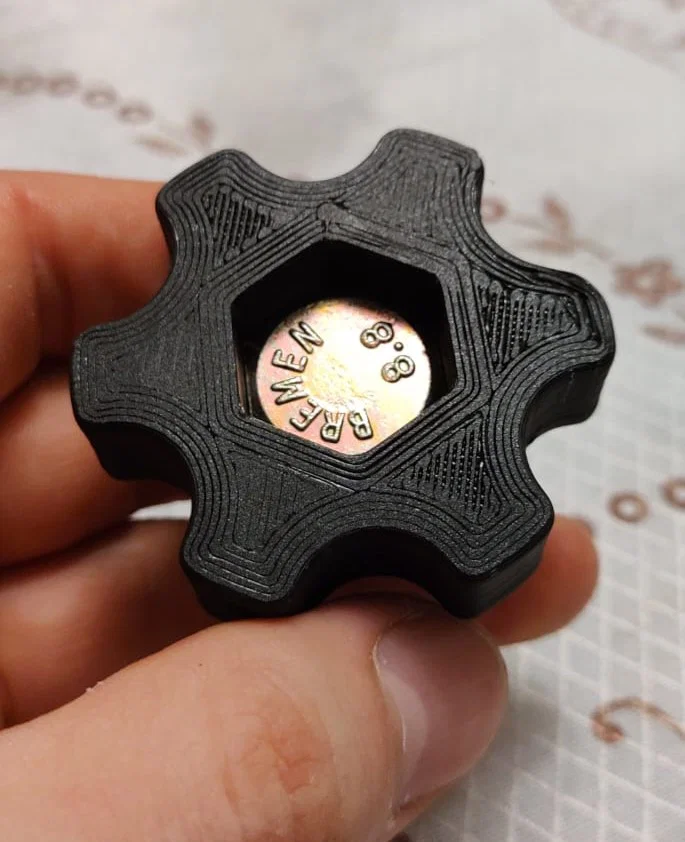

Đầu bu lông ôm khít (snug fit), ít nhất là với thiết lập in của máy mình.
Thiết lập in (Print Settings)
Máy in (Printer): Hellbot Magna 2 230
Vật liệu (Material): PLA
Hỗ trợ (Supports): Có
Độ phân giải (với nozzle 0.6): 0.36
Infill: 25%
Độ dày thành (Wall Thickness): 4 lớp
Mình nghĩ độ cứng tổng thể của chi tiết sẽ phụ thuộc chủ yếu vào Wall Thickness.

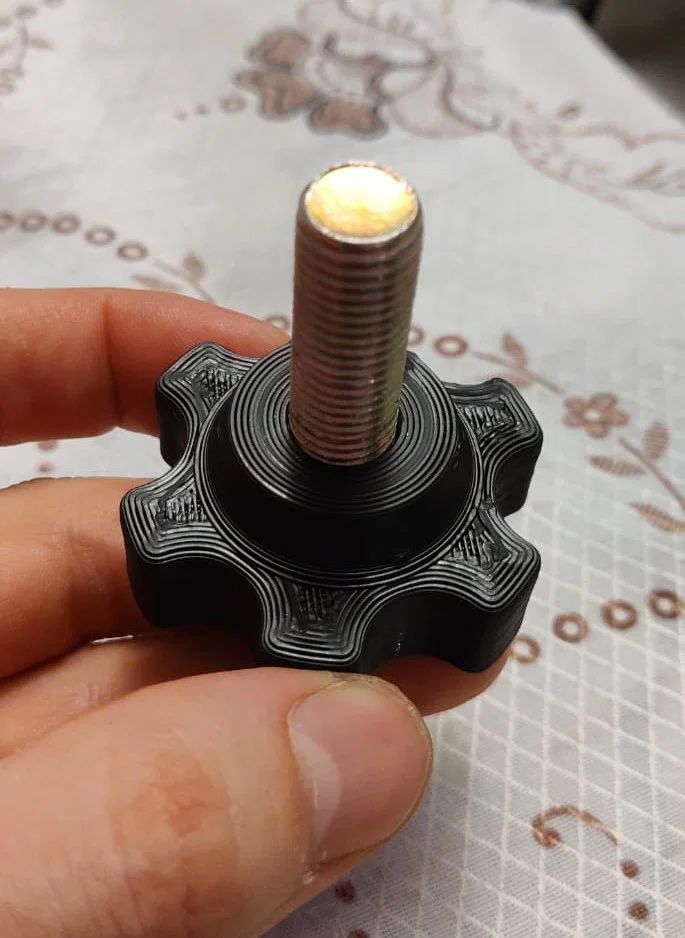

Cuối cùng mình chỉ cần siết một con ê-cu kèm long đền để phần đầu bu lông nằm gọn bên trong núm vặn.
