Gọng Gia Cường Focuser cho Newtonian 150mm
Gọng brace giúp giảm rung/lắc focuser, giữ ống OTA không bị flex khi gắn camera hay laser collimator, nhờ đó collimation ổn định hơn. Dùng thanh ren M8 làm bản lề và 5 ốc M5 kẹp đều; in Black CF PETG (4 walls, 15% infill).
Mô tả

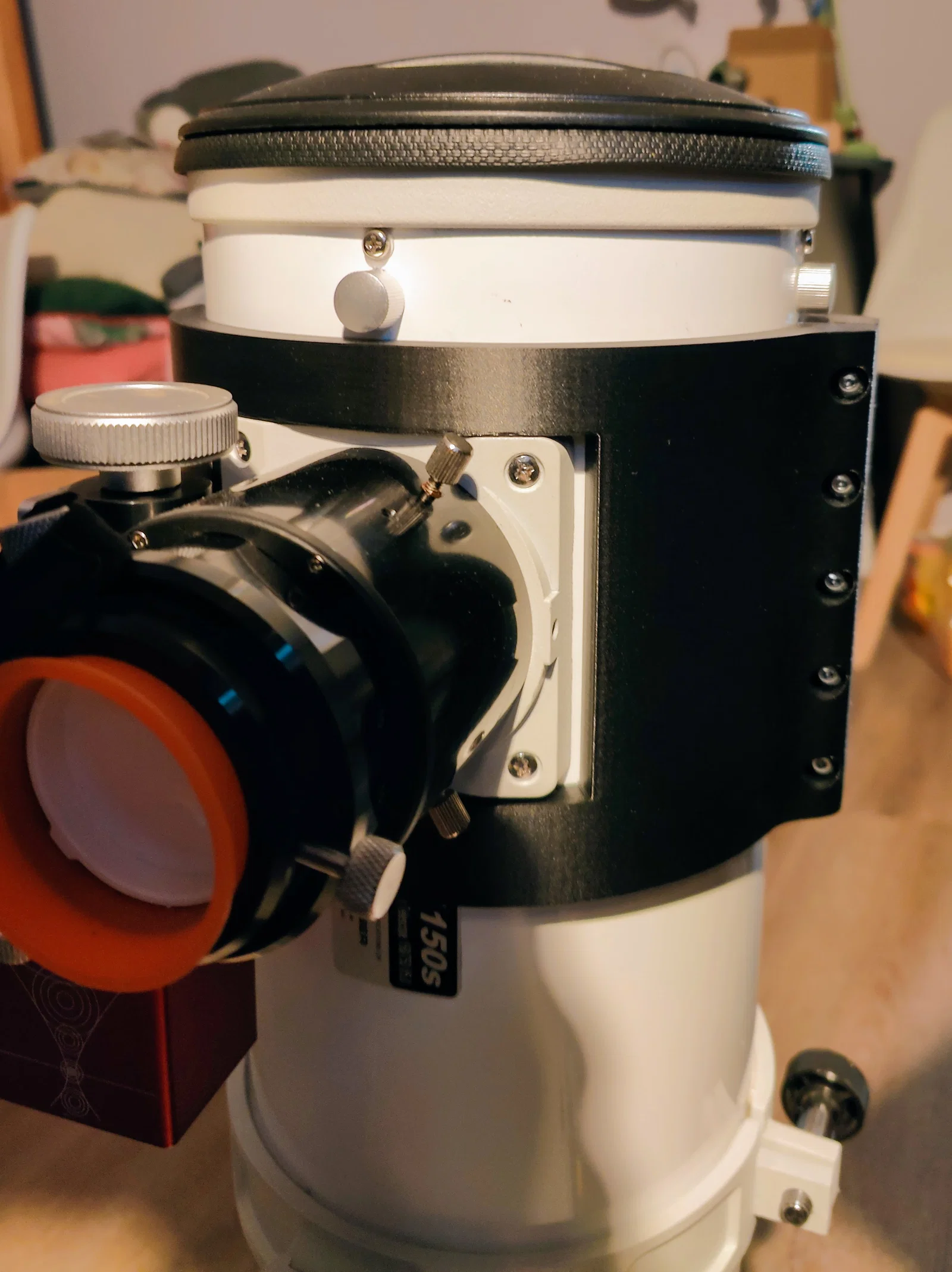

Khi bạn gắn camera hoặc thậm chí là laser collimator, bạn sẽ thấy ống OTA bị flex và collimation bị thay đổi. Lý do là vì thành ống OTA làm bằng kim loại rất mỏng. Cái brace này giúp giữ đúng hình dạng của OTA và loại bỏ tình trạng flex hoàn toàn.

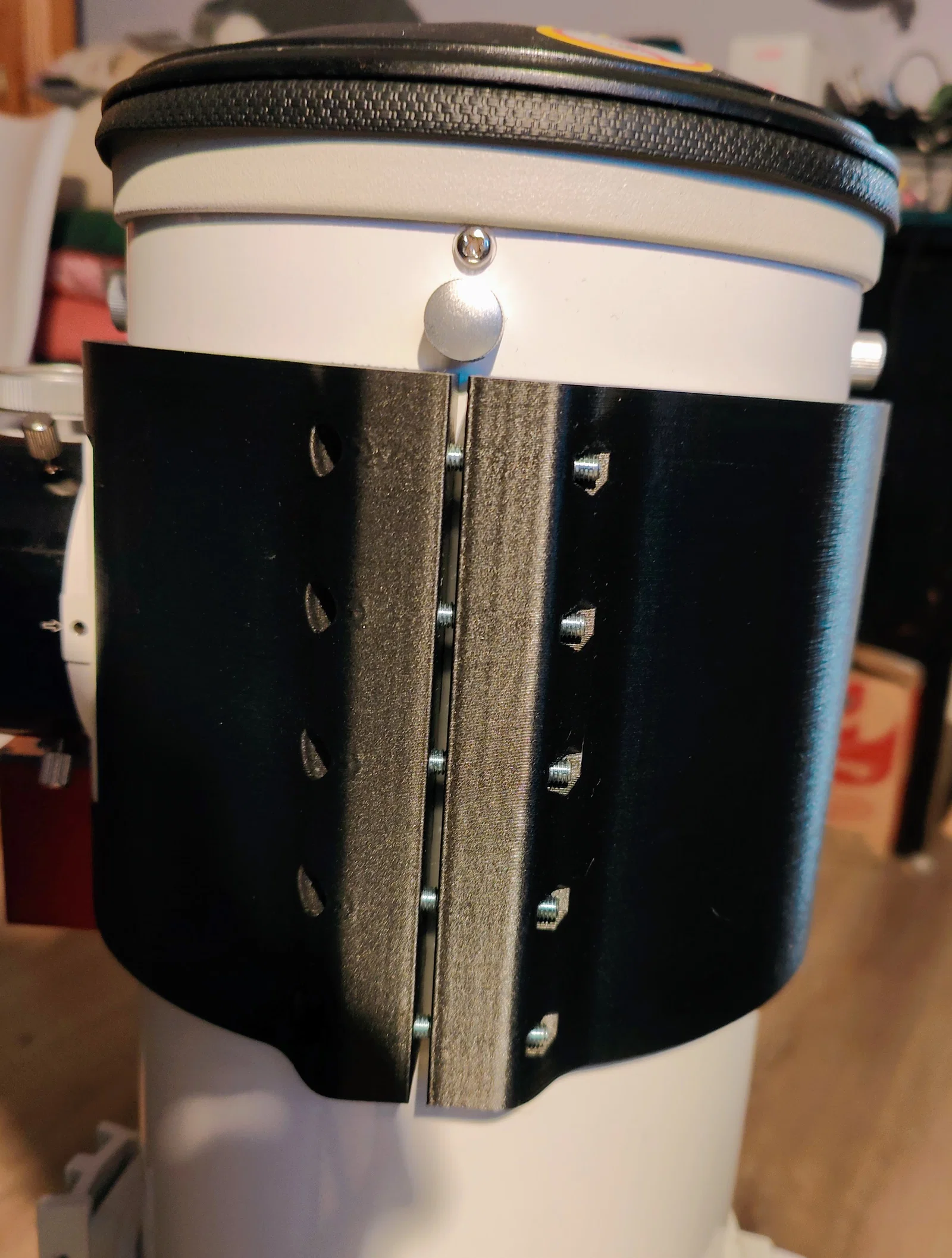

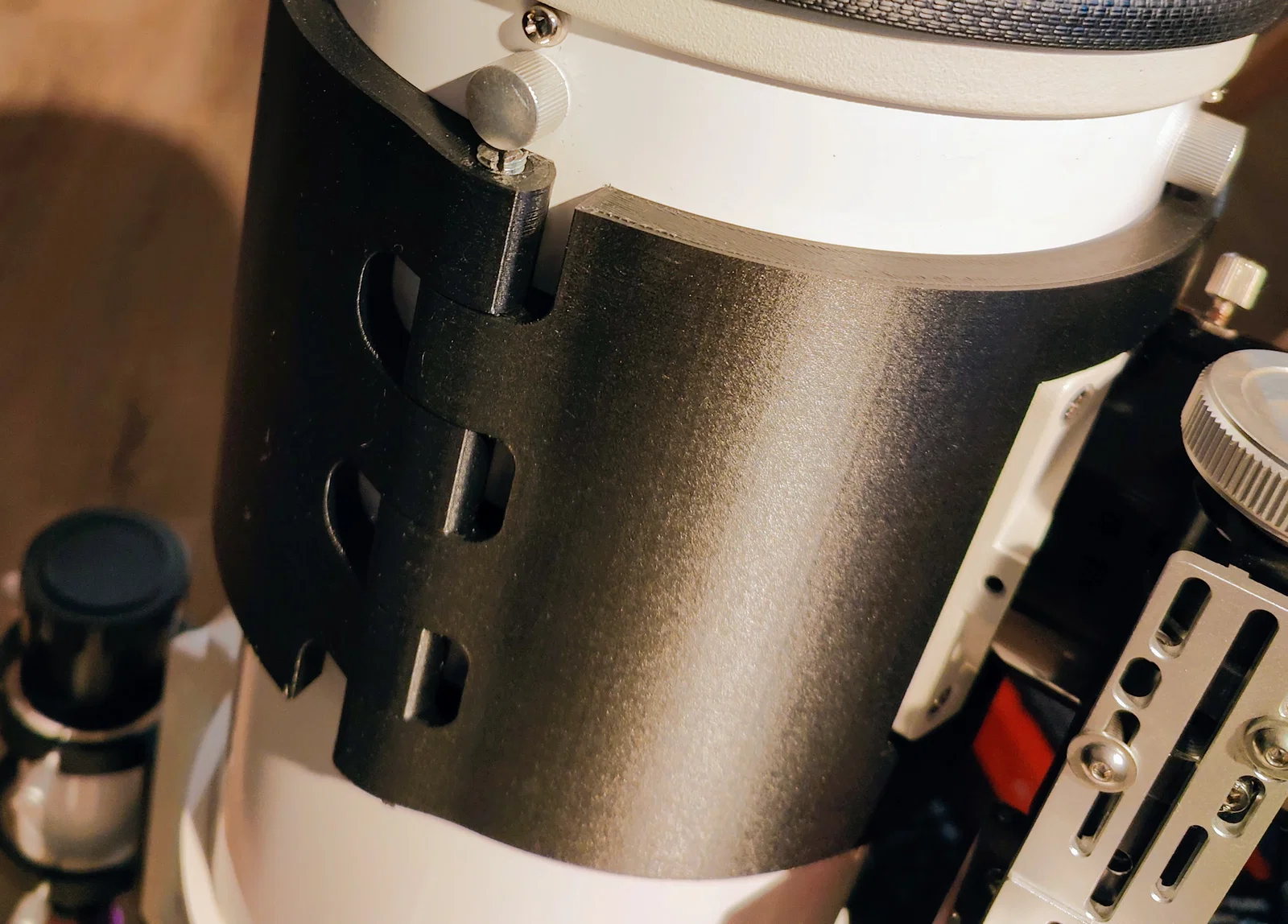

Mình dùng một thanh ren M8 (m8 threaded rod) cắt theo chiều dài để làm bản lề. 5 con ốc M5 đầu lục giác (40mm) tạo lực kẹp đều dọc theo chiều dài của brace.
Cách lắp brace:
- Có thể bạn sẽ cần tháo focuser ra trước,
- Ôm brace quanh ống OTA rồi siết các ốc M5 ở mức vừa chặt (siết lỏng tay).
- Lắp focuser lại và
- Siết các ốc M5 sao cho lực căng đều nhau và khe hở thẳng hàng.
- Đừng siết quá tay. Bạn chỉ cần brace đủ chặt để ôm/kẹp ống OTA chắc đều quanh ống. Chừa một khe vài mm giữa hai nửa của brace. (Mình để khe 3mm).
Nếu đường kính OTA của bạn nhỏ hơn 176mm, bạn có thể dán thêm một lớp nỉ (felt) mỏng hoặc mút/foam để bù khe hở.
Mình in mẫu này bằng Black CF PETG. (Khuyến nghị 4 walls và 15% infill).
