Ống gió Sprite Extruder dual quạt 4020 cho Ender 3 S1
- Lượt tải
- 54
- Lượt thích
- 14
- Lượt coi
- 898
- Bản remix
- 0
- Bình luận
- 0
File 5 1,5 MB
- left_airduct_1777690297.stlSTL · 559,8 KB
- left_mount_1777690298.stlSTL · 94,7 KB
- right_mount_1777690299.stlSTL · 100,3 KB
- right_airduct_1777690300.stlSTL · 617,9 KB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Thông tin
- Mã mẫu
- #362313
- Danh mục
- Máy In 3D
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

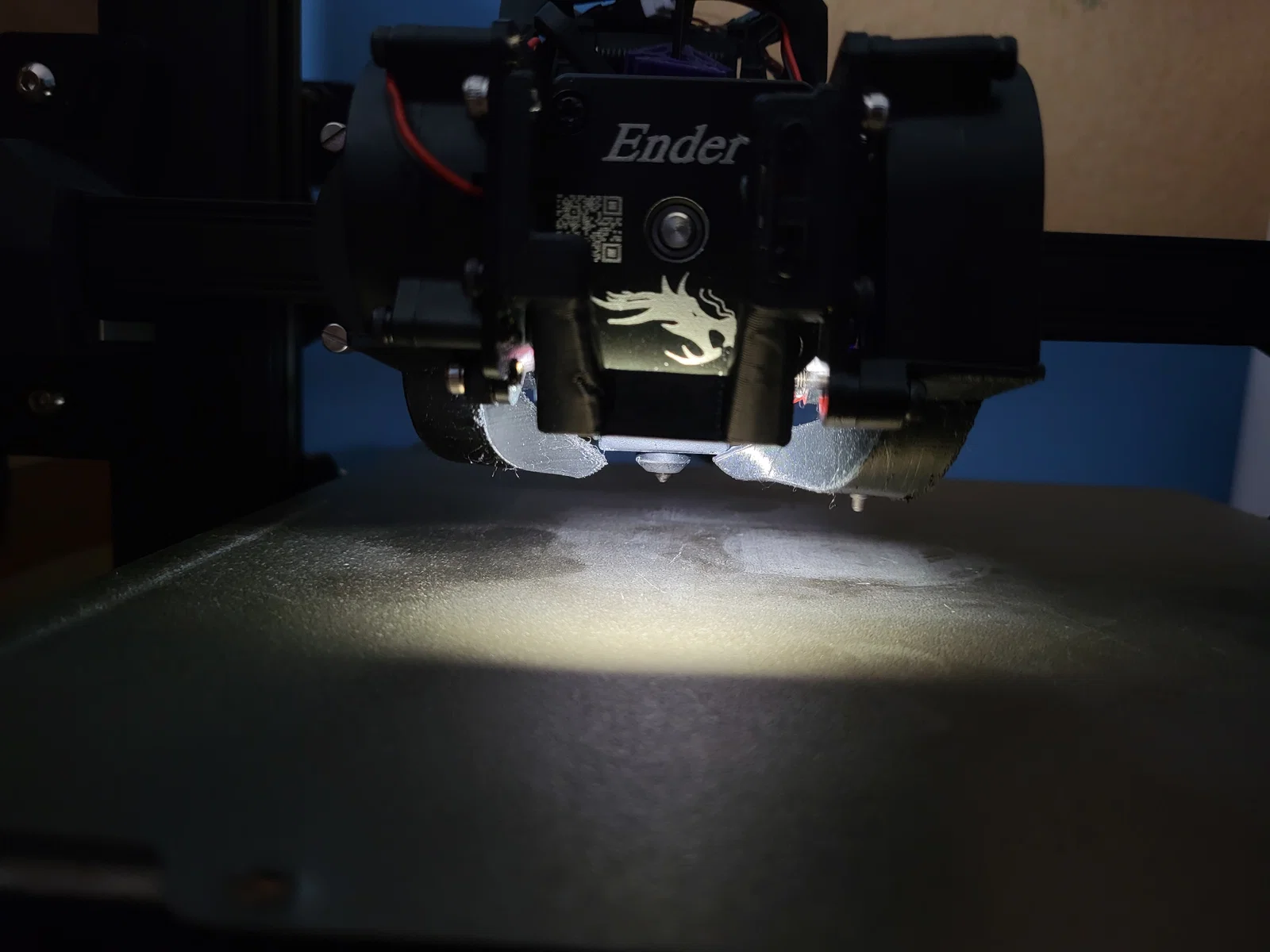

Cập nhật - thêm LED Bar để chiếu sáng khu vực nozzle.

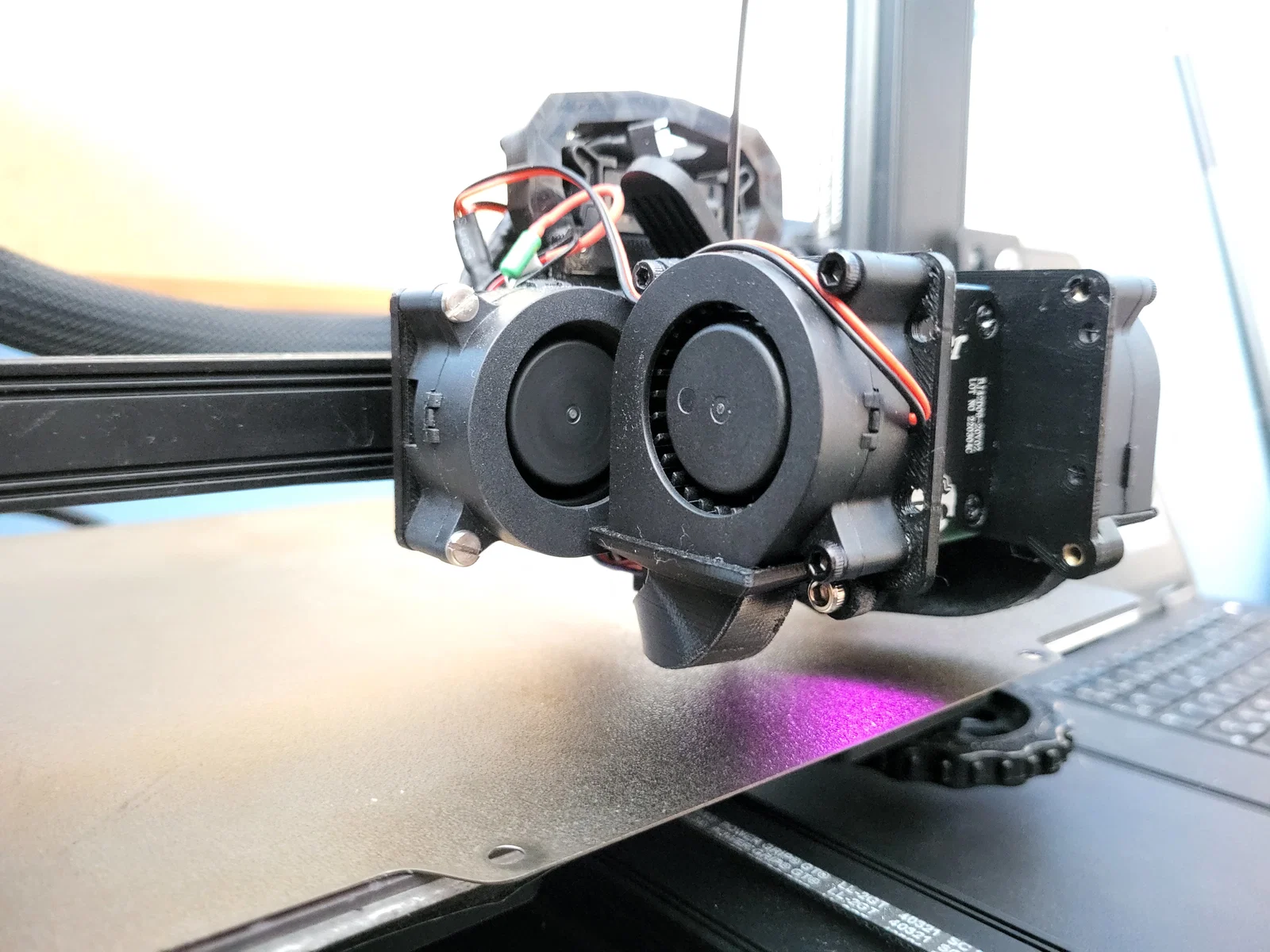

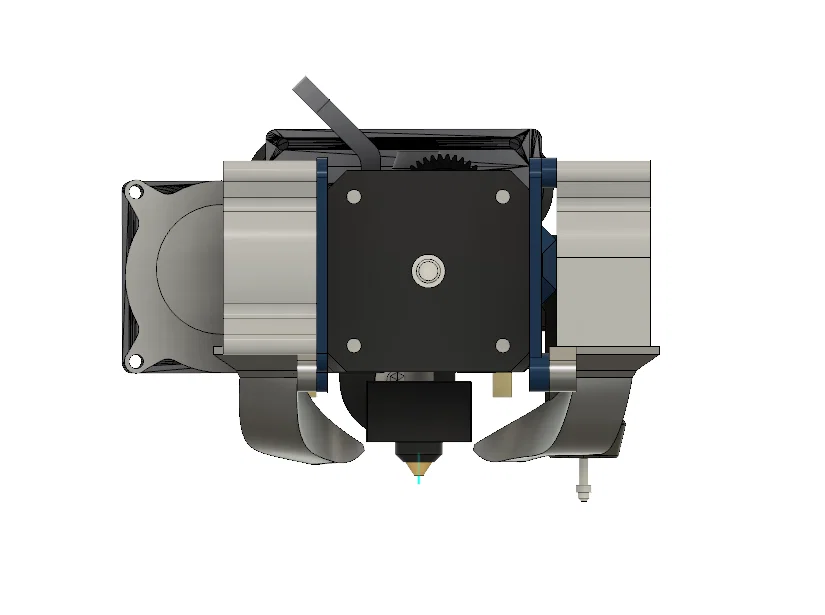

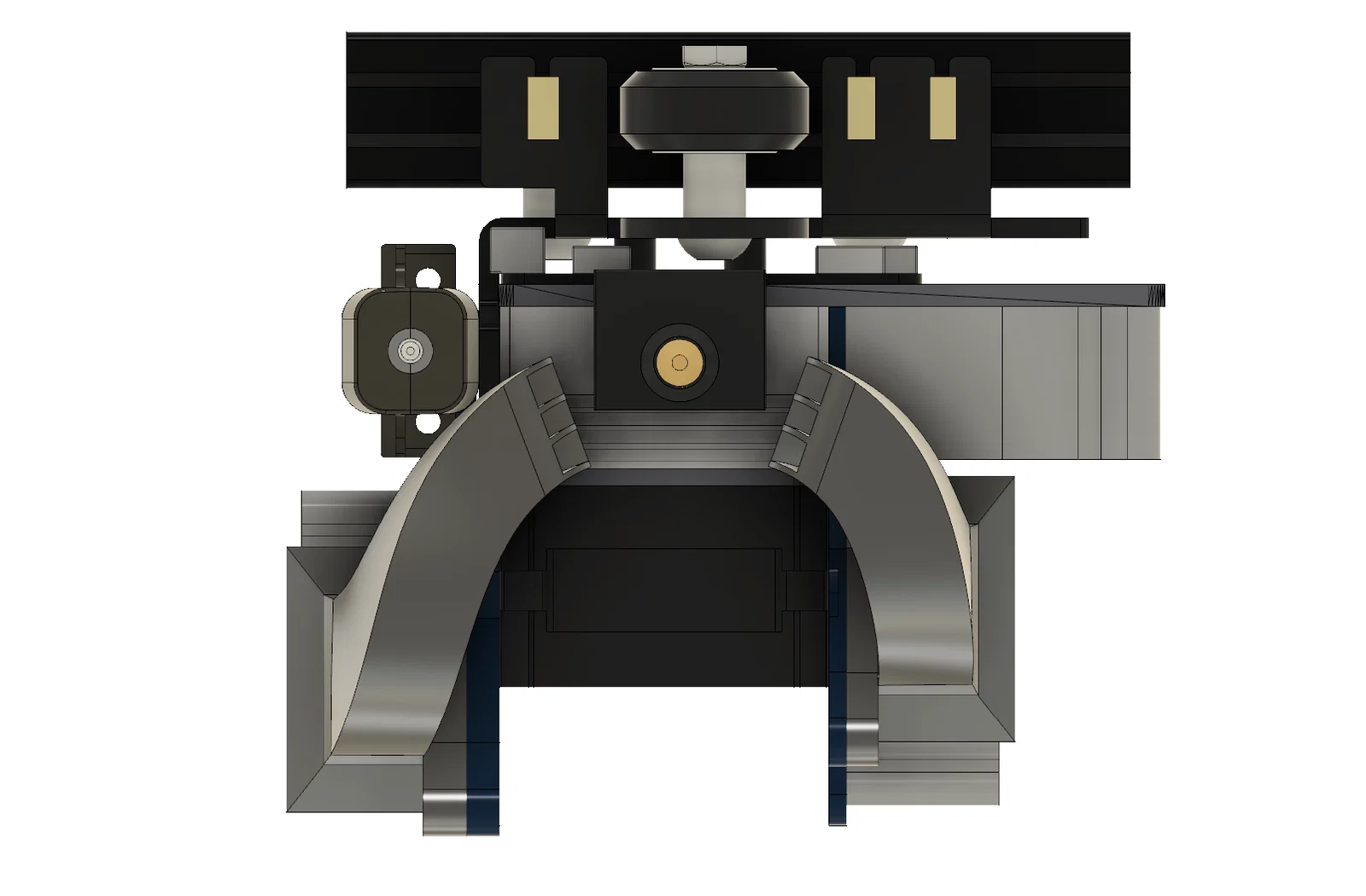

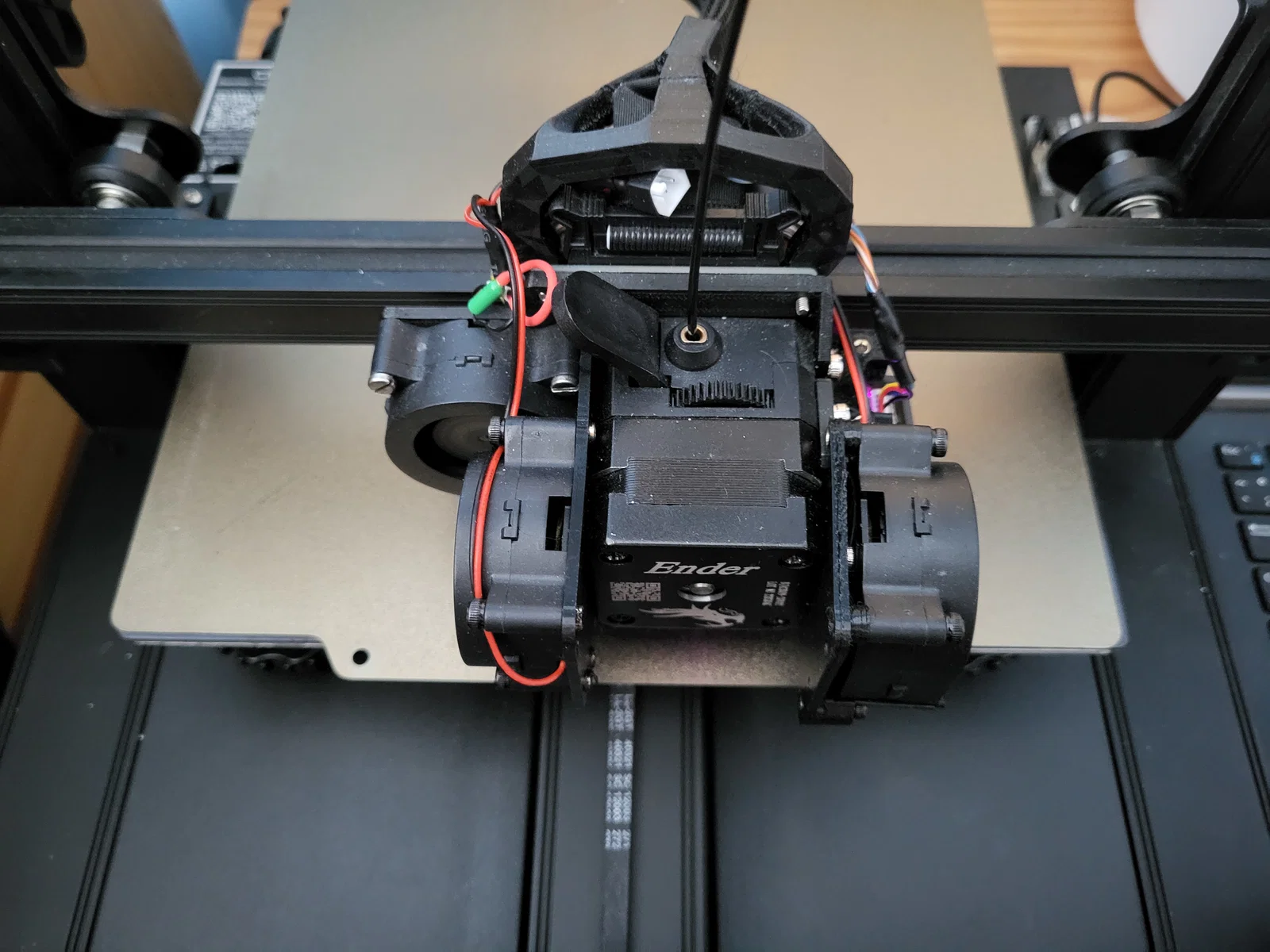

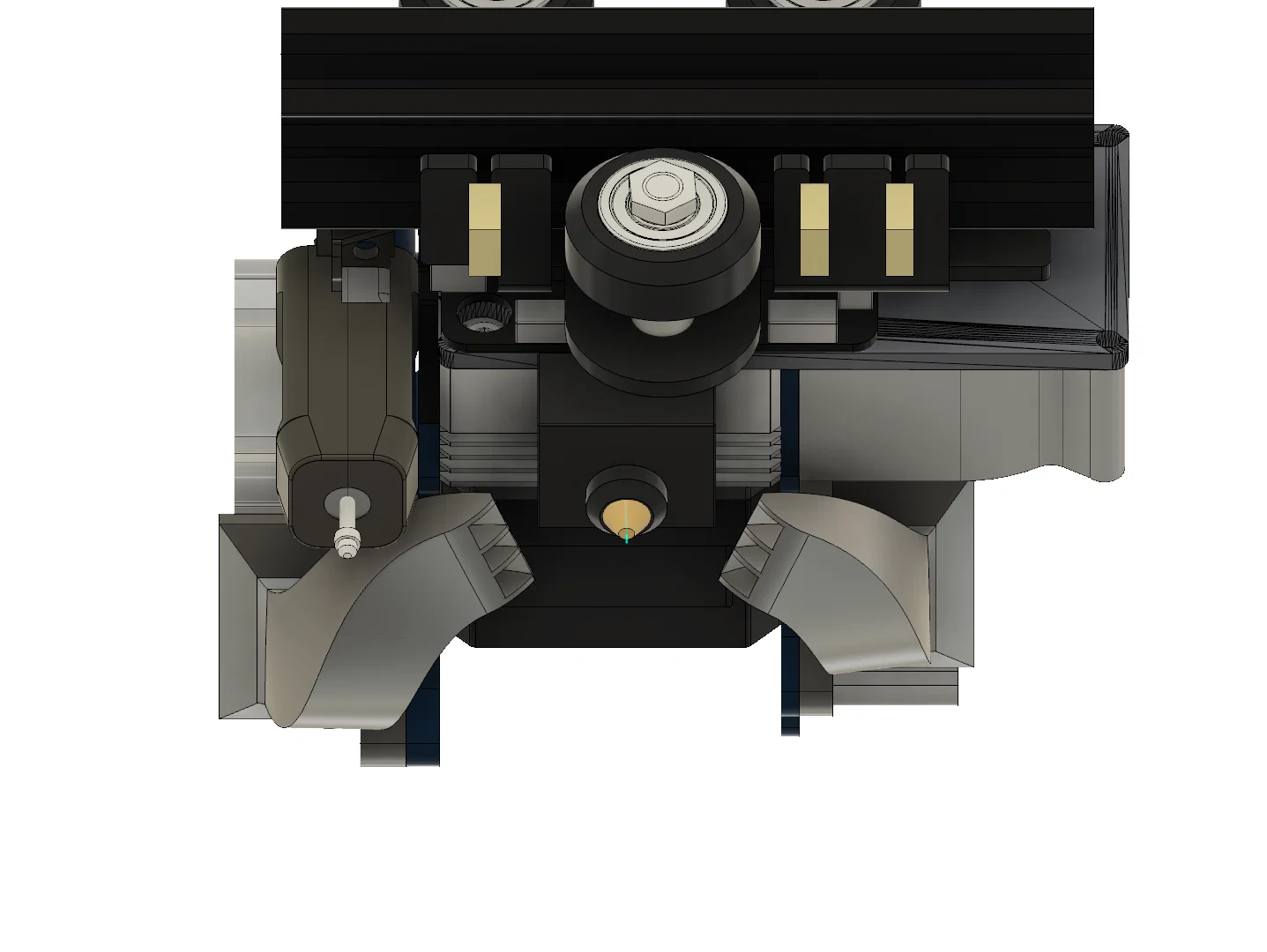

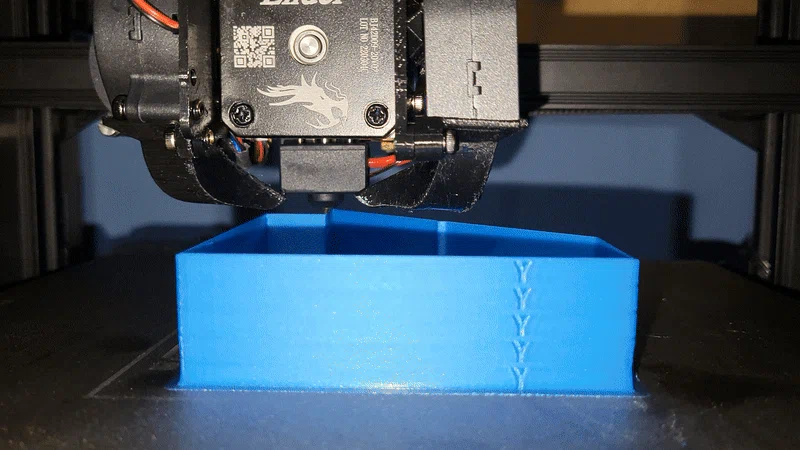

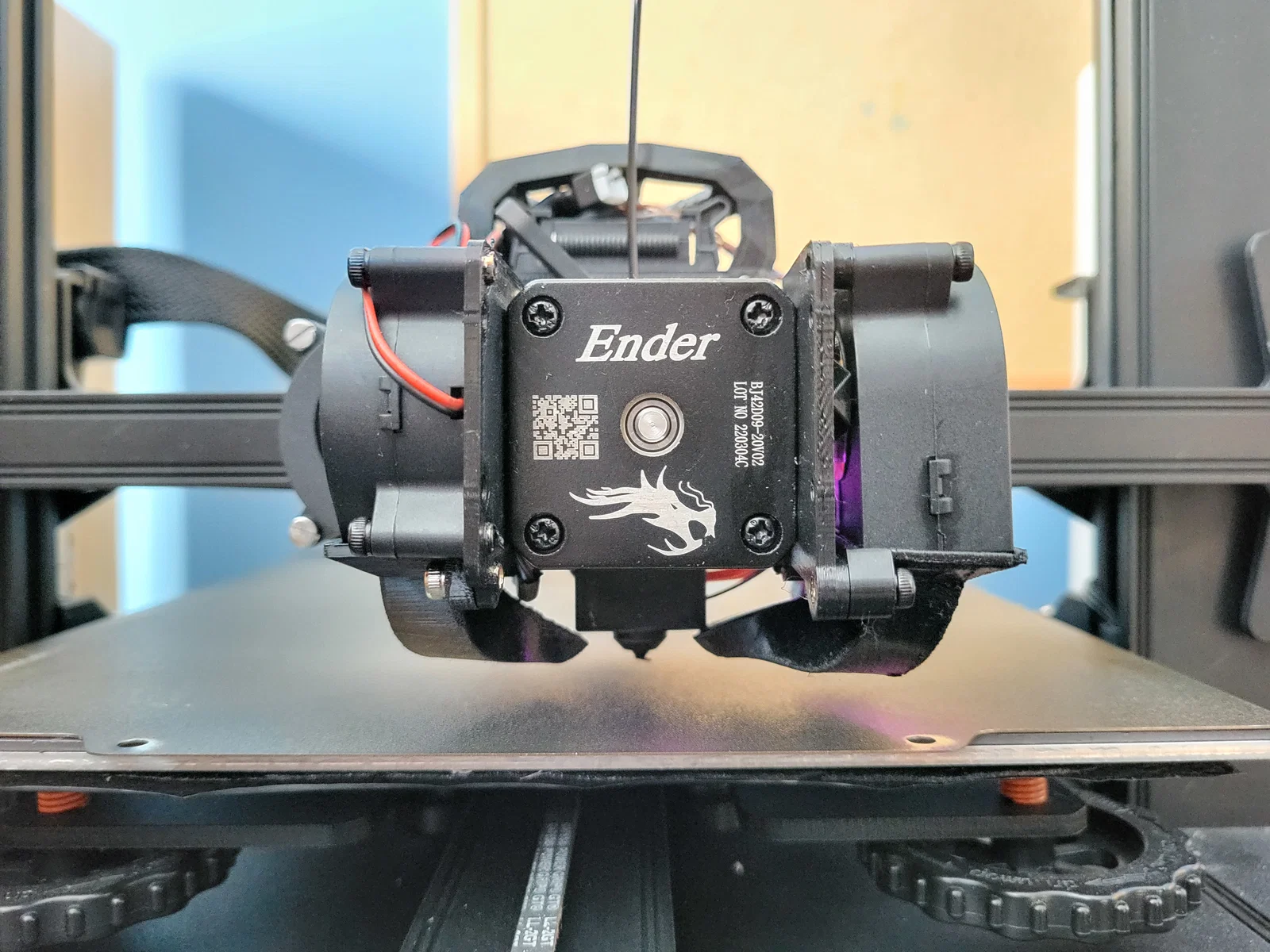

Chào, đây là giải pháp làm mát part cooling mới nhất của mình cho Ender 3 S1 (Sprite Extruder).

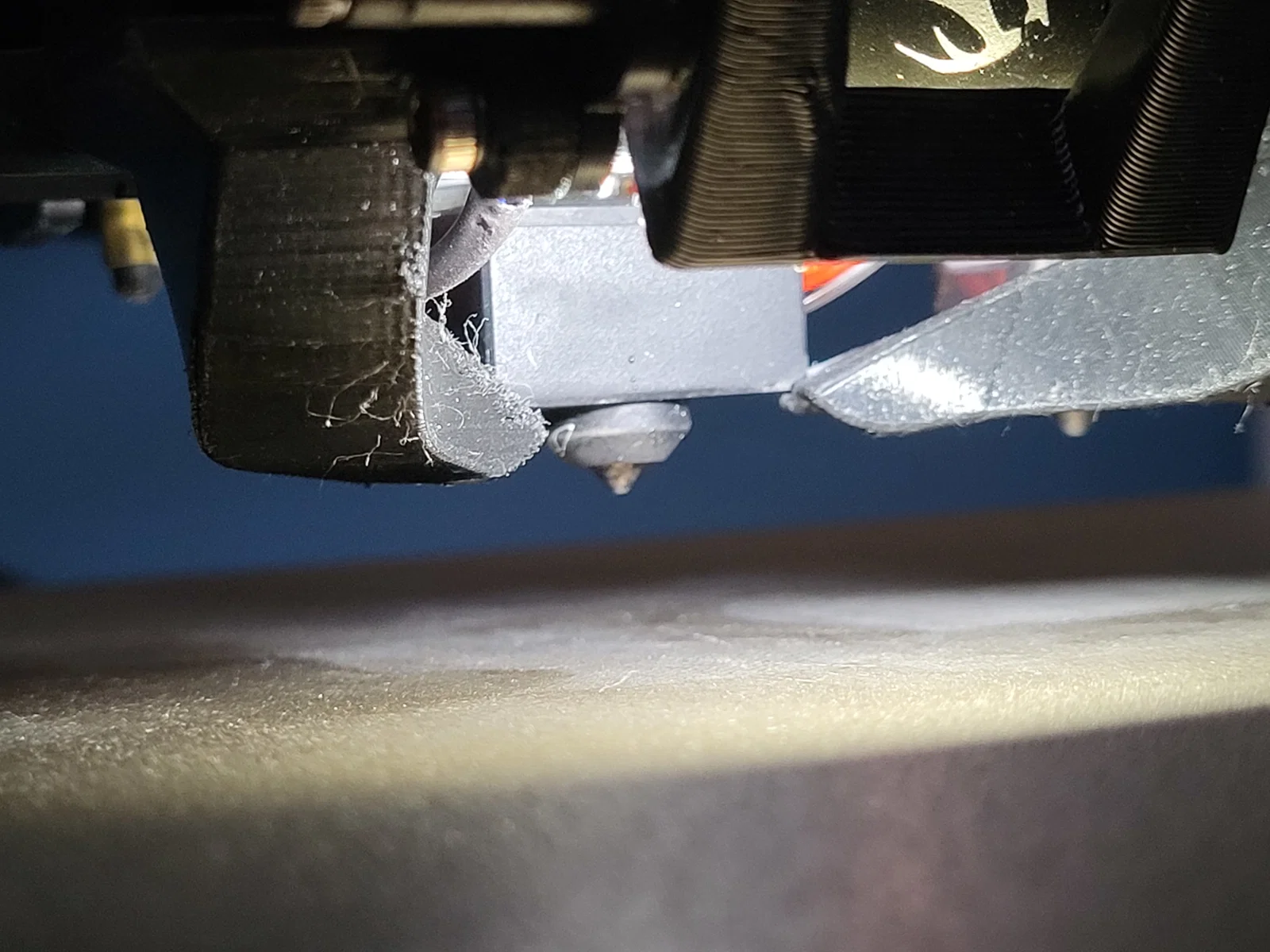

Ở phiên bản này, mình tập trung làm cho mẫu chắc chắn hơn nhiều, đồng thời vẫn giữ được tầm nhìn thoáng, không bị che khuất vào nozzle.
Với mẫu này, bạn sẽ cần kết hợp ốc M3 và M3 heat insert. Dĩ nhiên, bạn sẽ cần 2 quạt 4020.
Mẫu này được thiết kế để dùng chung với "Ender 3 S1 Hotend Fan 4020 Replacement Bracket." Bạn sẽ cần in file "backplate.stl." (Nếu bạn đang nâng cấp từ ống gió dual 5015 trước đó của mình thì bạn đã có backplate rồi và không cần in lại. :)

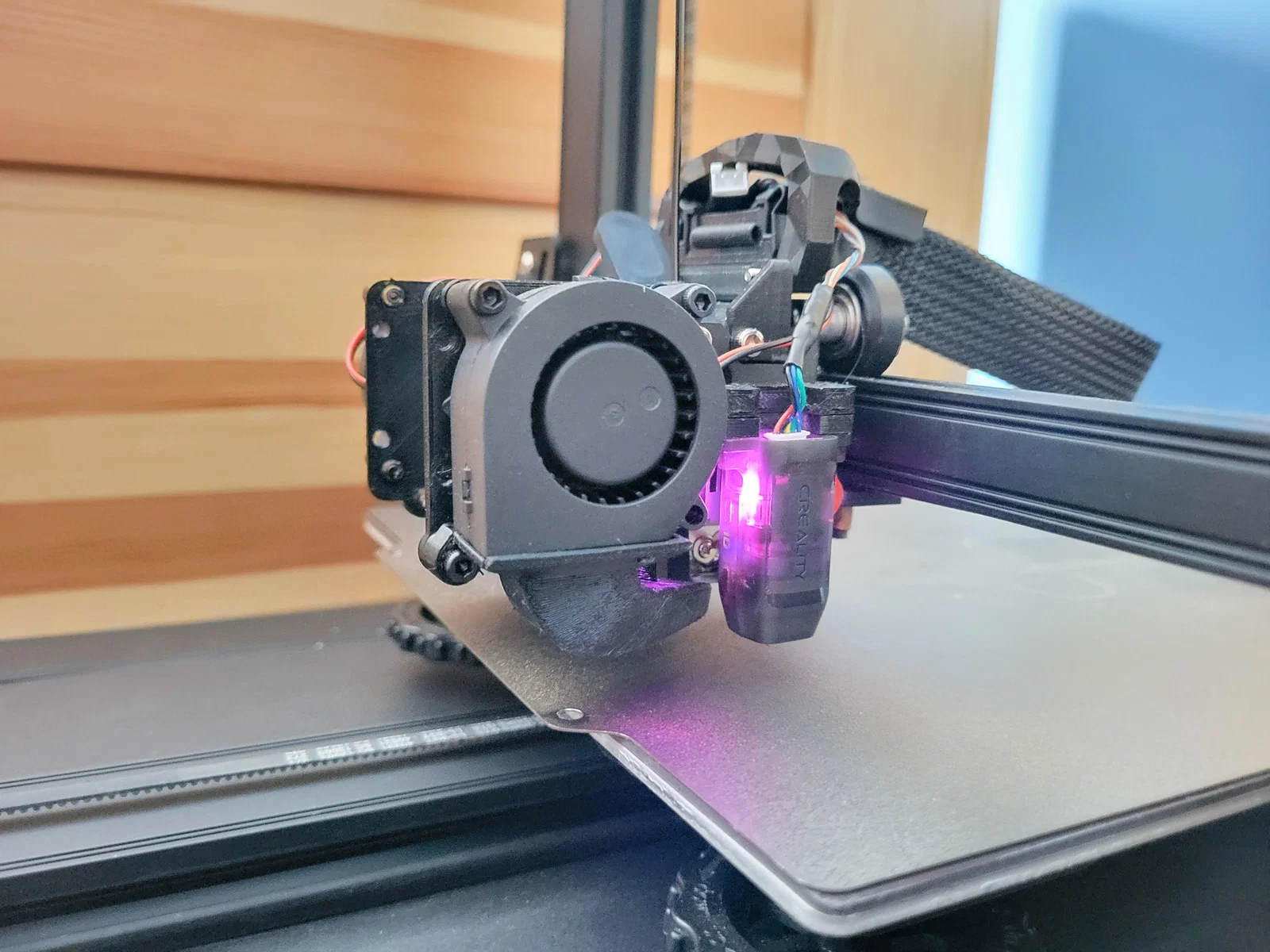

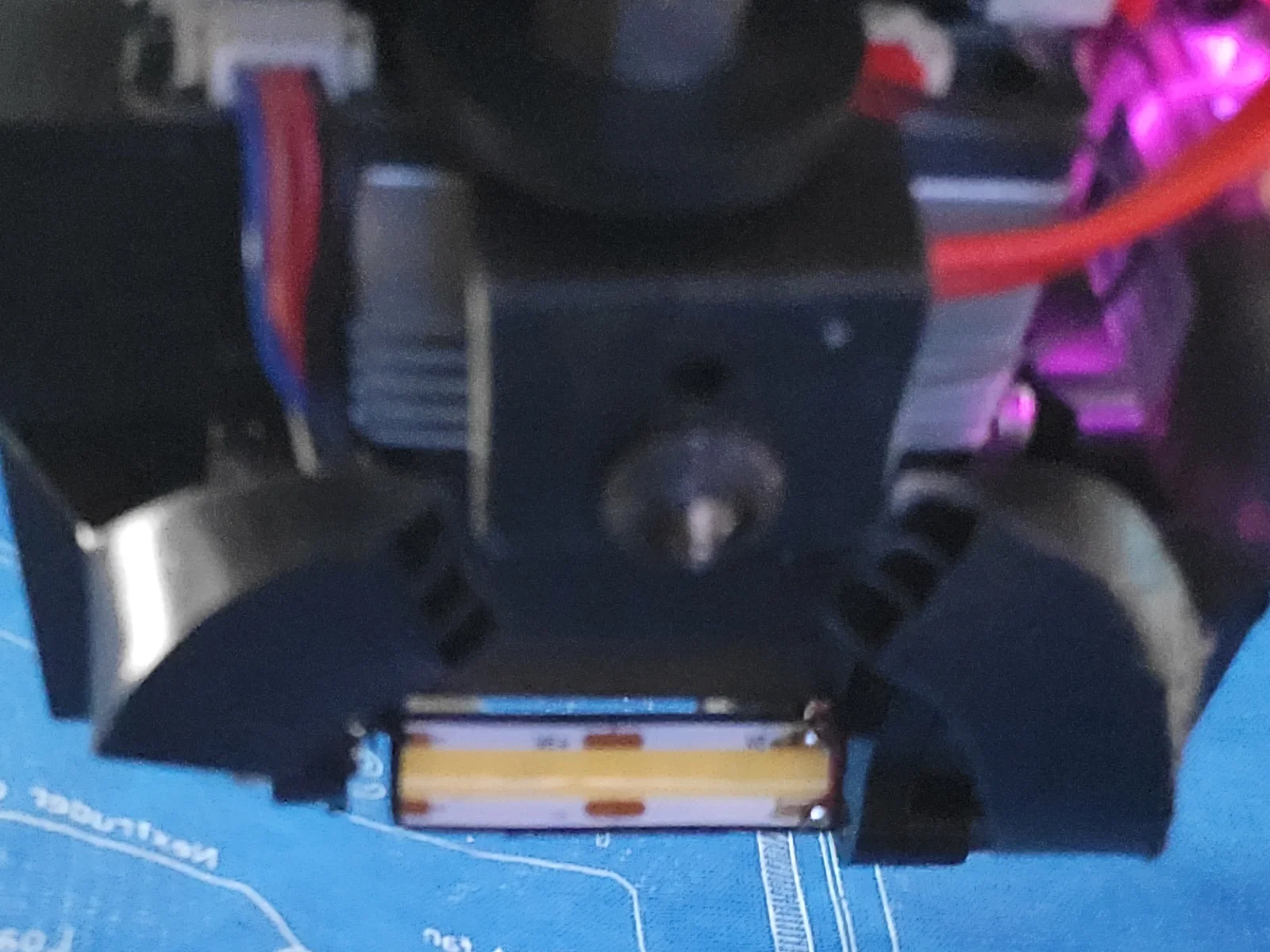

Hướng dẫn LED strip: Bạn sẽ cần LED strip kích thước 8,5*10mm [D x R]. Mình đang dùng loại này. Mình nối nó vào nguồn 5V của CRtuch. Bạn cũng sẽ cần một công tắc nếu muốn bật/tắt đèn. Mình dùng loại này, và 4 con ốc + 4 heat insert cho phần gá LED Bar [M3]. Không cần in lại ngàm Trái và Phải vì chúng đã có sẵn lỗ cho LED Bar rồi.
CRtuch offest: Y = 1,5 [mm] X = 34,35 [mm]
Cài đặt in (Print settings):
- Với air duct, mình khuyến nghị dùng layer height thấp hơn (0.1–0.16 mm).
- Với phần mount, dùng layer height tiêu chuẩn 0.2 mm.
- Vật liệu: Nên dùng vật liệu chịu nhiệt như PETG, ABS, hoặc ASA.
Thông số in
- Định dạng
- stl
- Số file mô hình
- 5
- Tổng dung lượng
- 1,5 MB
- File lớn nhất
- 617,9 KB
