Mặt bích (flange) Discovery Dish cho Sky-Watcher AZ-GTi

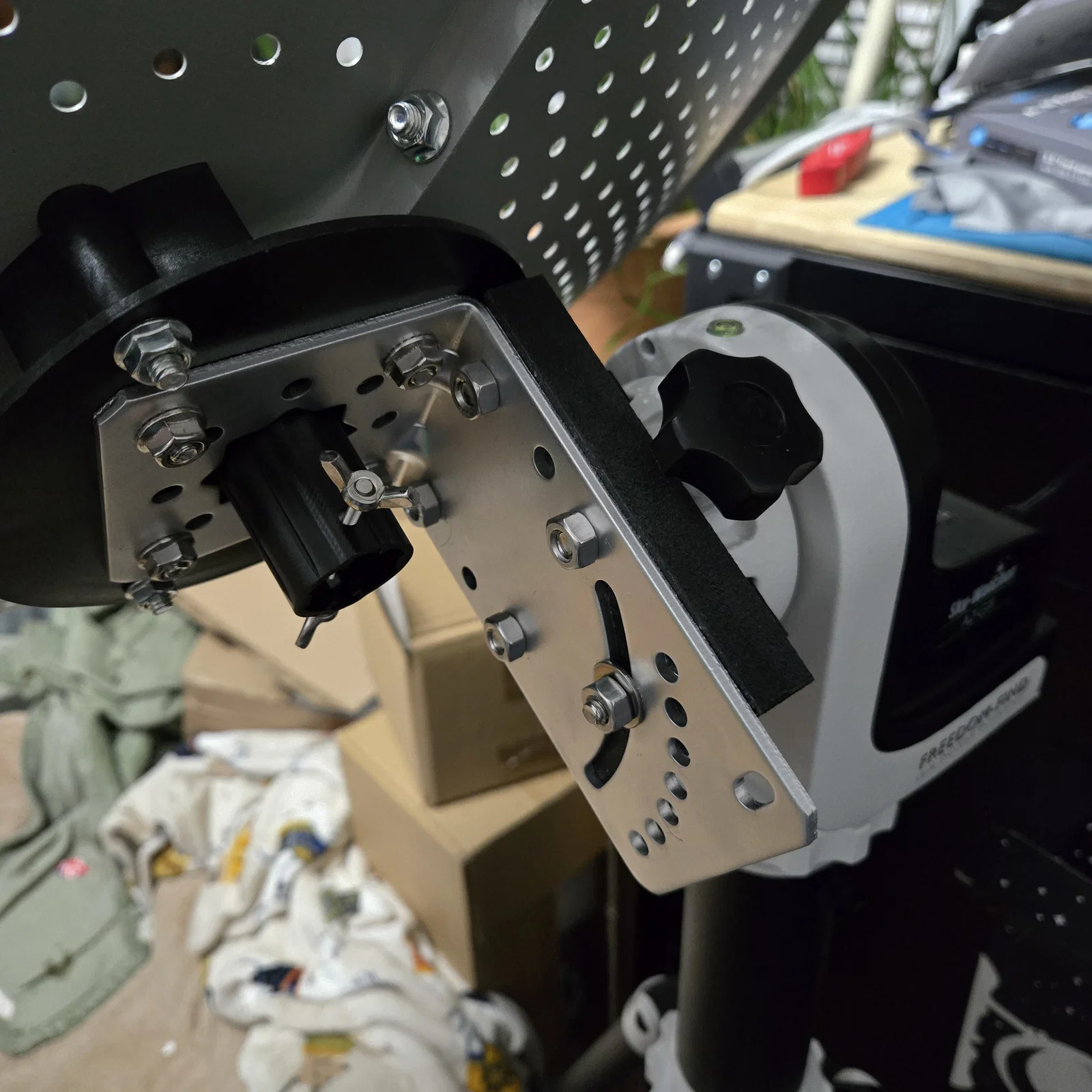

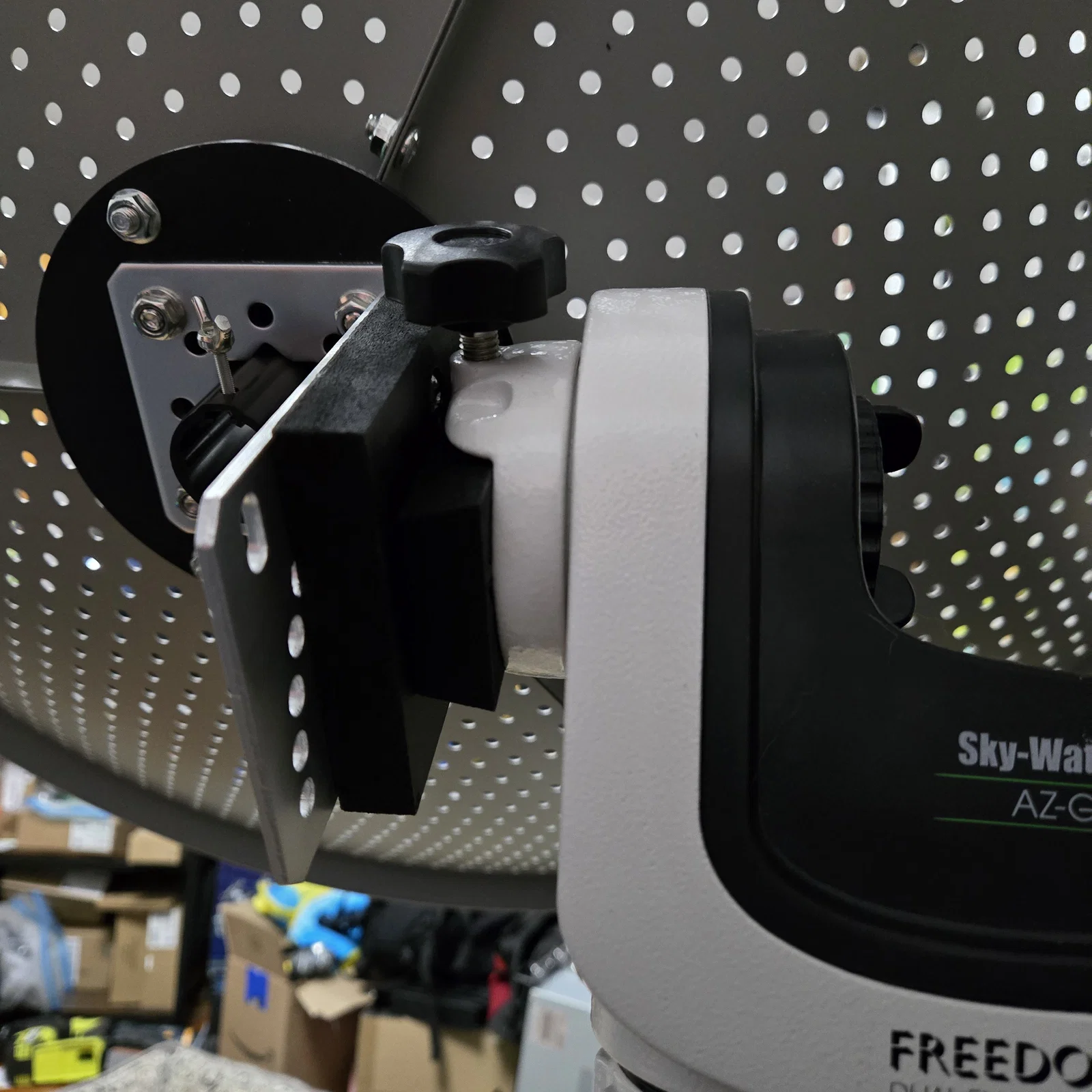

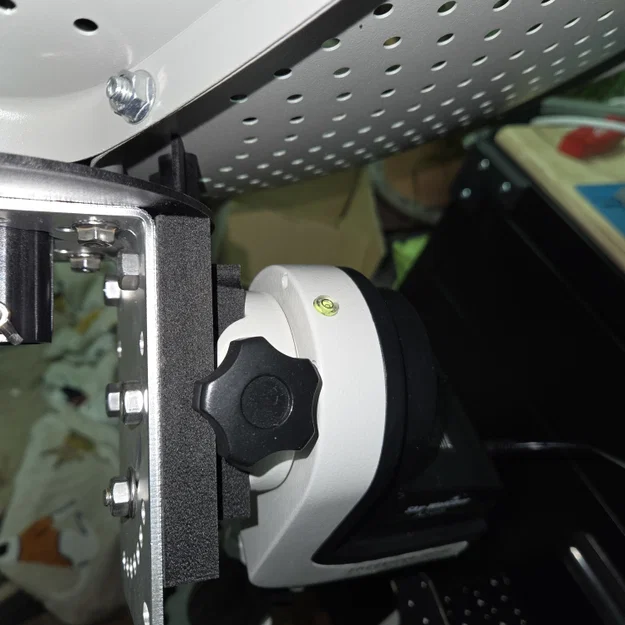

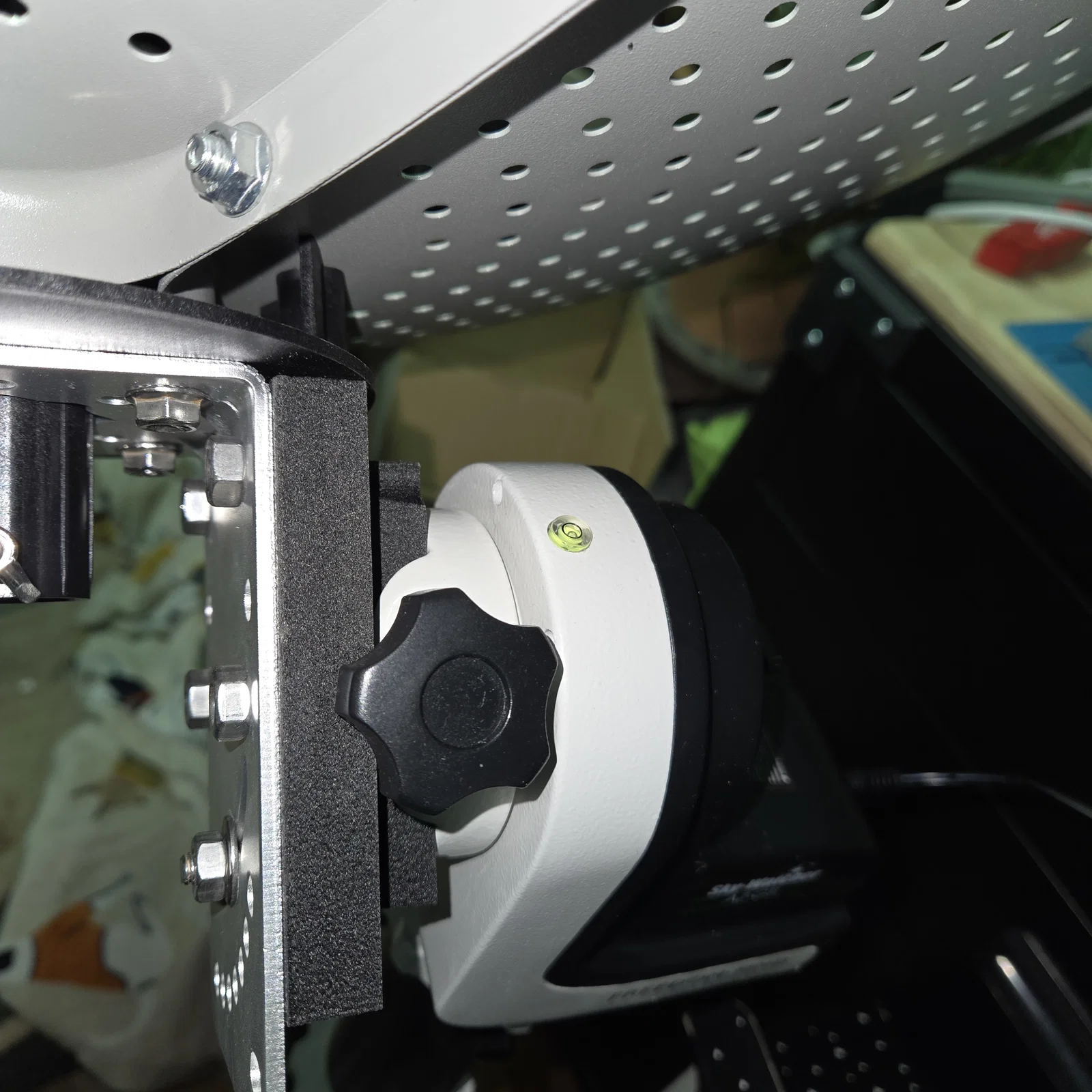

Tấm adapter này giúp bạn gắn KrakenRF Discovery Dish trực tiếp lên bộ mount/tripod tự động tracking Sky-Watcher AZ-GTi.

Vì trọng lượng/mô-men xoắn khá lớn nên bạn nên in bằng vật liệu thật bền. Mình dùng PA6-CF vì nó khá cứng và chịu nhiệt tốt. Tuy nhiên, có thể như vậy hơi “quá tay”. :)

Nên dùng nhiều walls và infill cao hơn bình thường để giữ độ cứng cho khu vực bắt vít. Mình slice với các thông số sau.

Wall Loops: 10
Top shell: 8
Bottom Shell: 5
Infill: 35%
Rectilinear infill
Infill/Wall Overlap: 25%

Kích thước lỗ cho phép dùng bulông/ê-cu ¼-20 hoặc cỡ metric tương đương (M6 cũng vừa, có thể cần long đền).

Số vòng tường (loops) nhiều là để đảm bảo có một bề mặt thật đặc, chịu được lực siết của ốc.

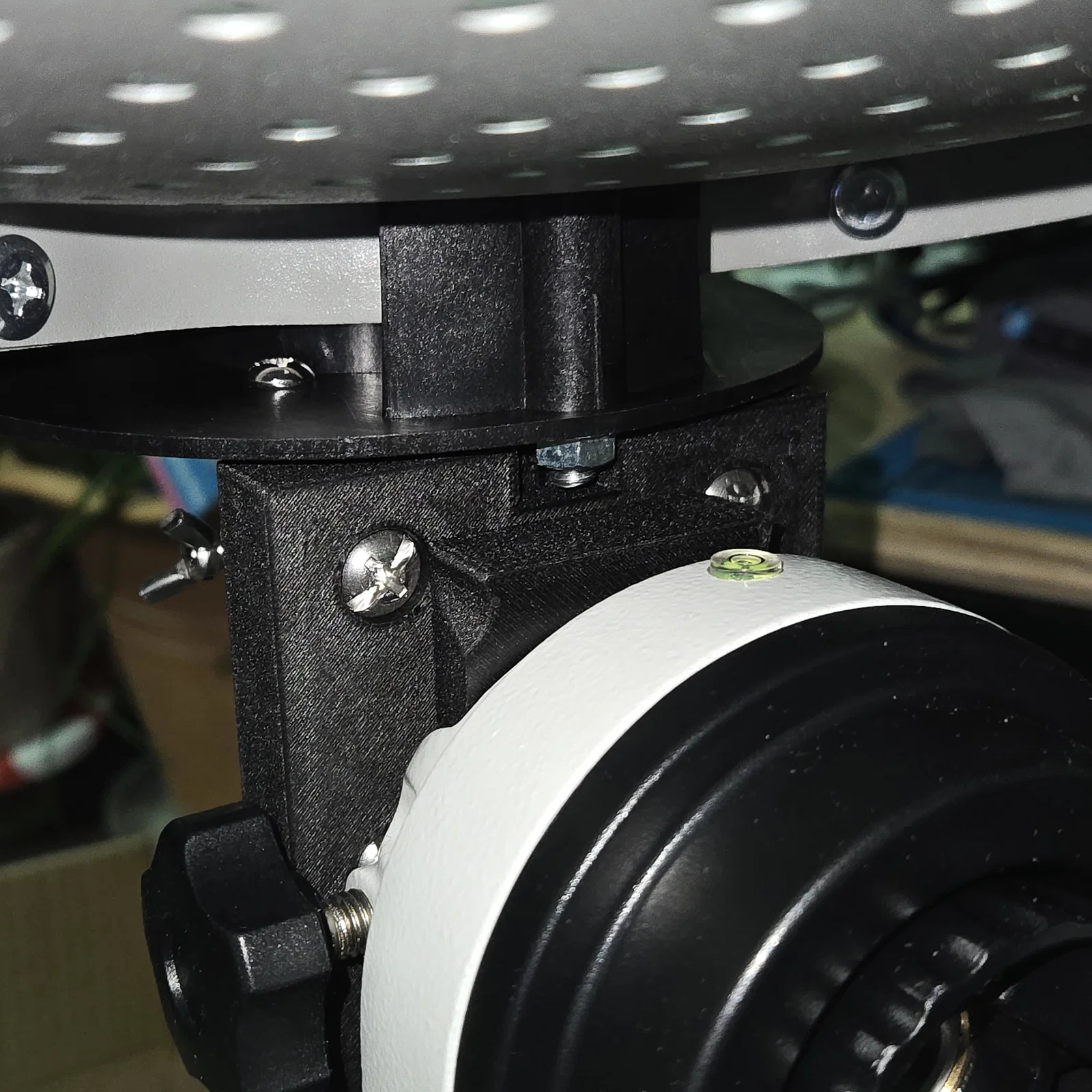

Các lỗ bắt mount nhìn có vẻ “kỳ” là vì đúng là vậy. Cái bracket đi kèm Discovery Dish của mình có các lỗ không được canh đúng khoảng cách với nhau vì lý do nào đó. Có thể tất cả đều dập giống nhau, nhưng mình khuyên bạn in thử vài lớp để kiểm tra canh lỗ trước khi in full cả chi tiết.
