Hộp (Box) cho mạch ampli 2.1
Mẫu hộp in 3D để lắp mạch ampli 2.1 Bluetooth 5.0 (50W x2 + 100W sub/200W). Có nắp, đáy và stand-offs; dùng vít M3, thân chính in kèm support. Đã sửa lỗi ký hiệu +/- ở output L trong bản cuối.
Mô tả

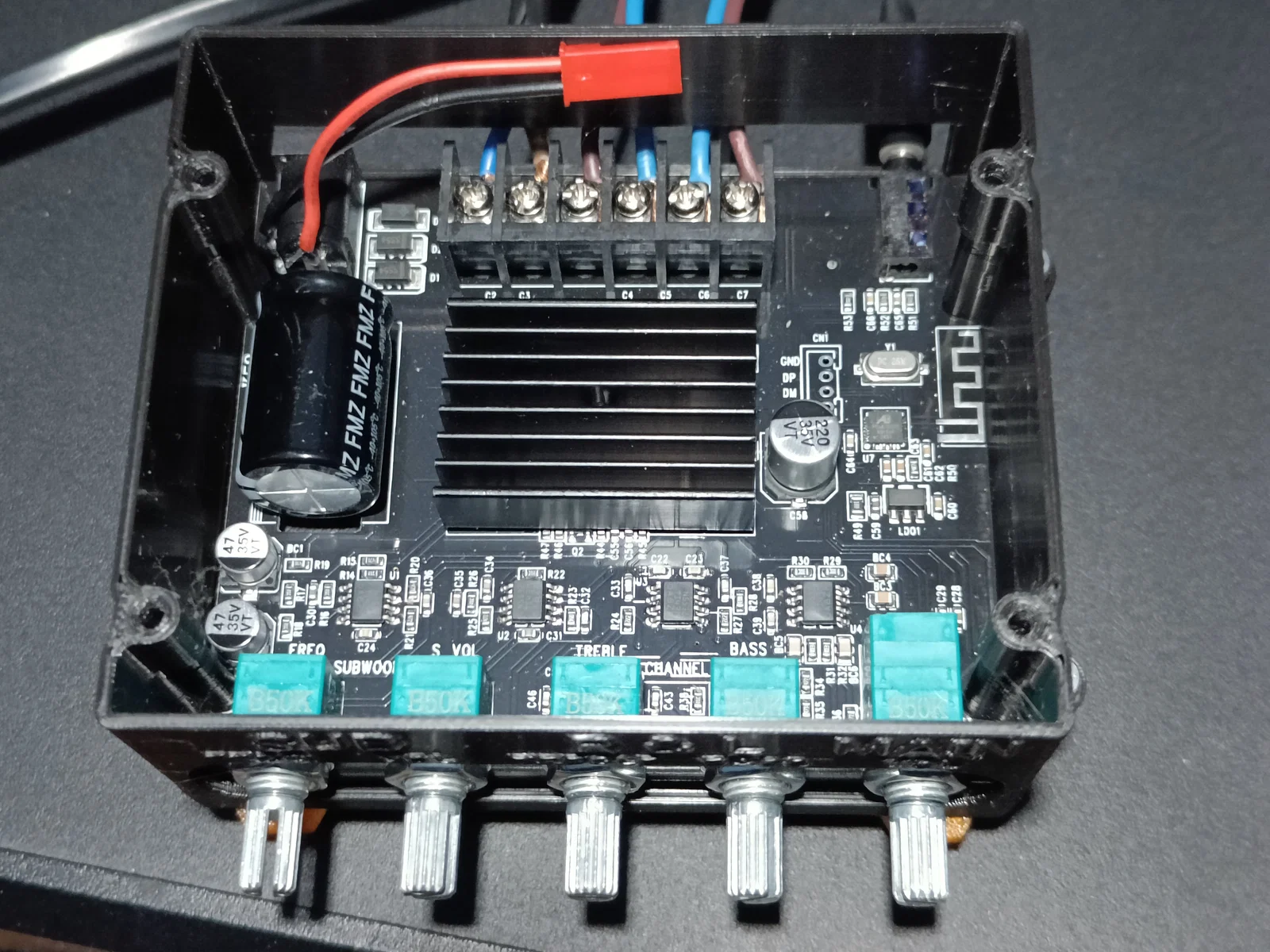

Một cái vỏ (casing) cho mạch amplifier mua trên AliExpress.
Mạch: https://www.aliexpress.com/item/1005006221857312.html

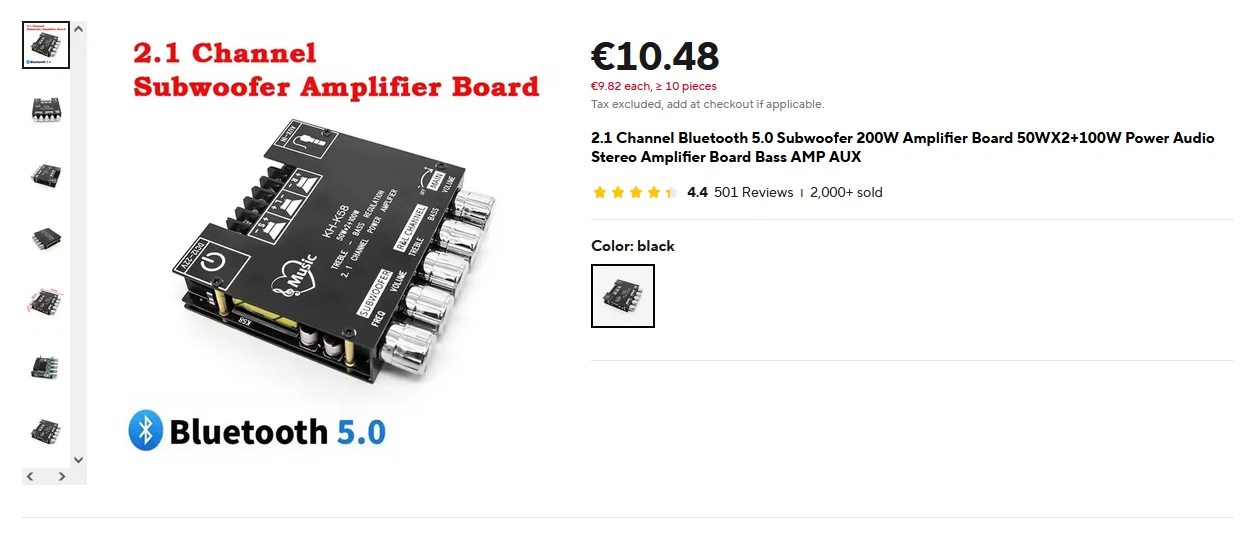

Mình có thêm một hình tham chiếu của sản phẩm trong phần hình ảnh, phòng trường hợp mạch này không còn bán nữa.

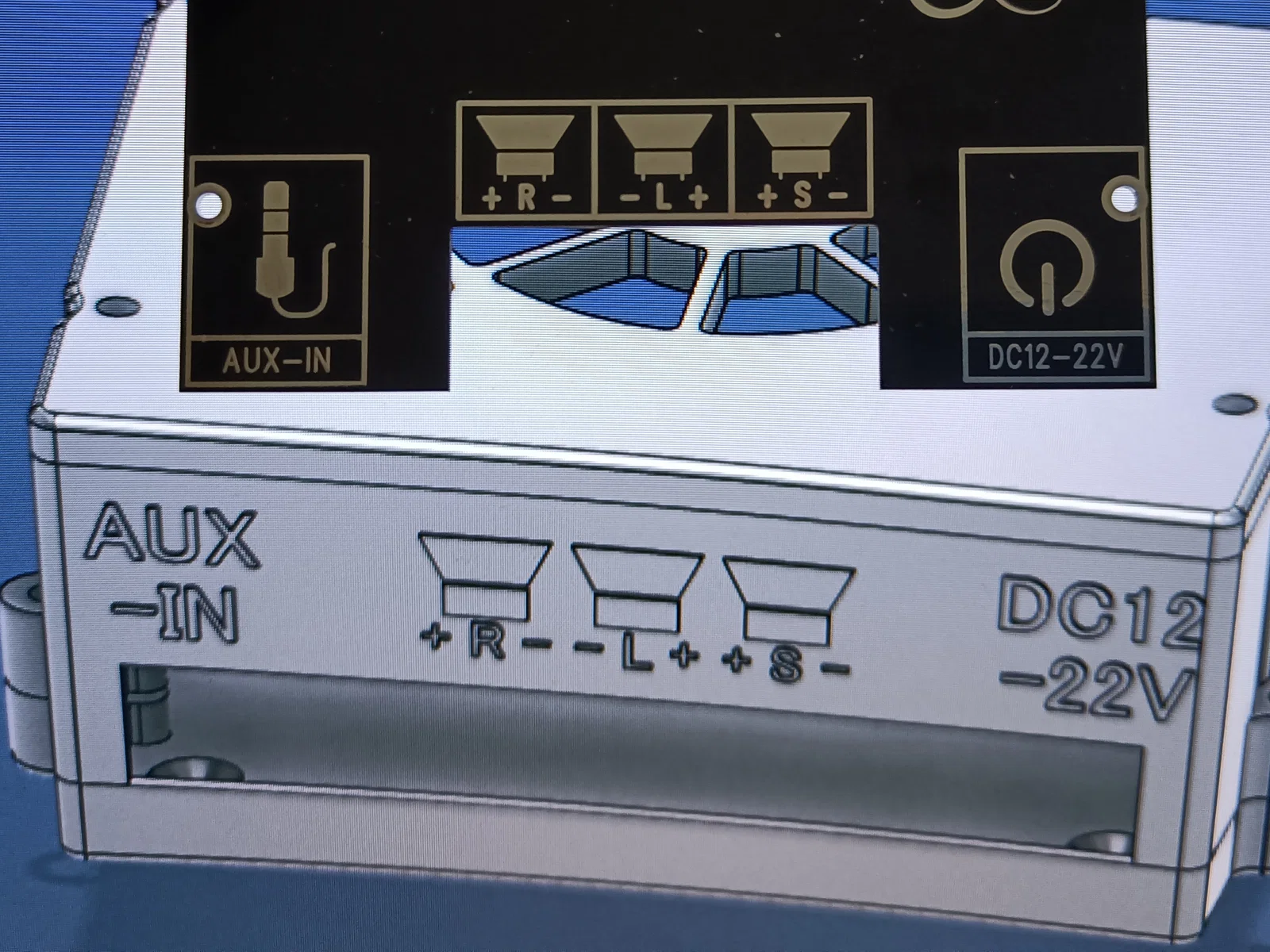

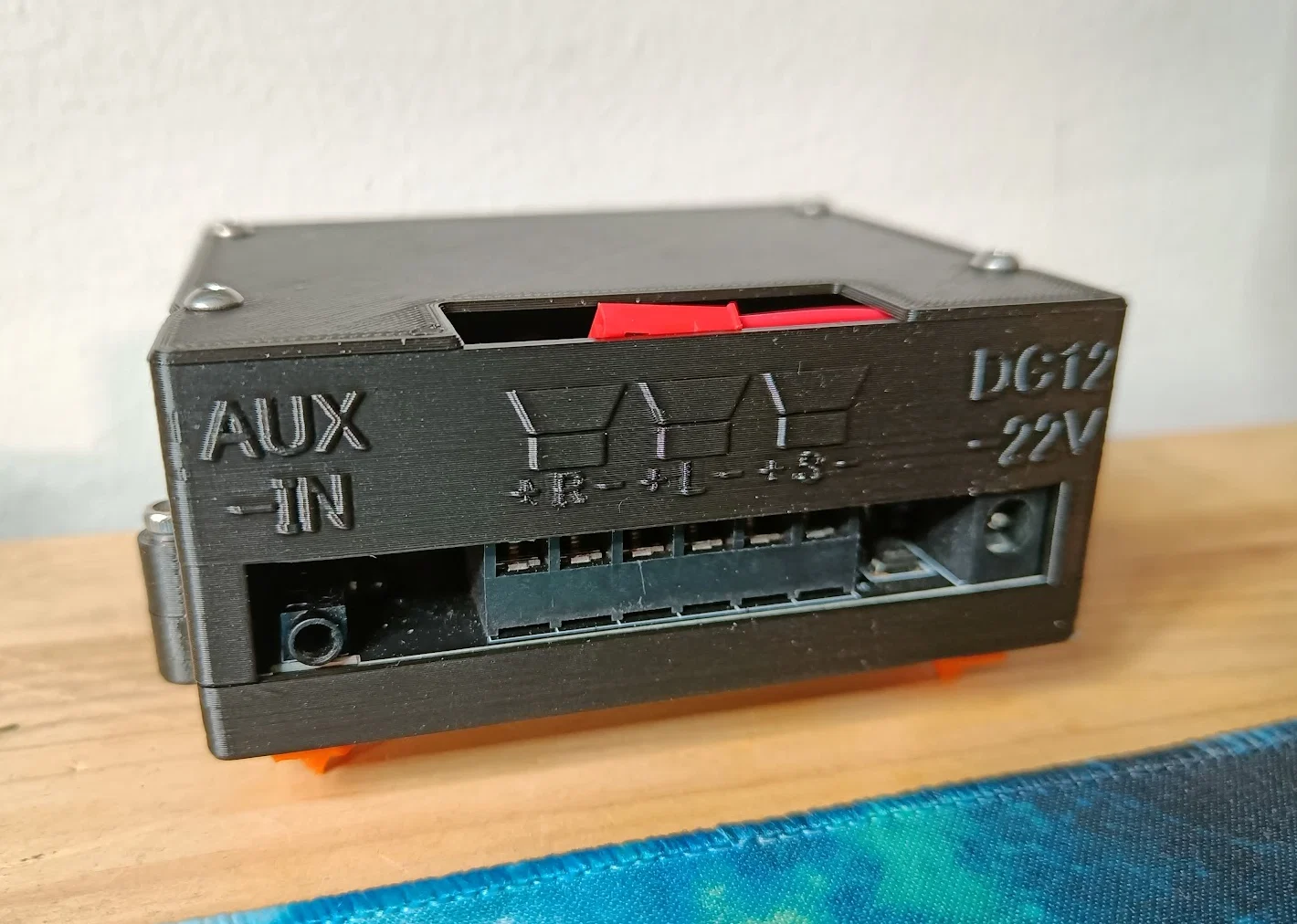

Lưu ý: trong một tấm hình của hộp đã in, phần output L bị ghi sai dấu + và -. Lỗi này đã được sửa trong model cuối cùng.
Phần cứng (mình dùng toàn bộ machine screws)
Vít M3x16mm để bắt thân chính (main body) vào phần đáy.

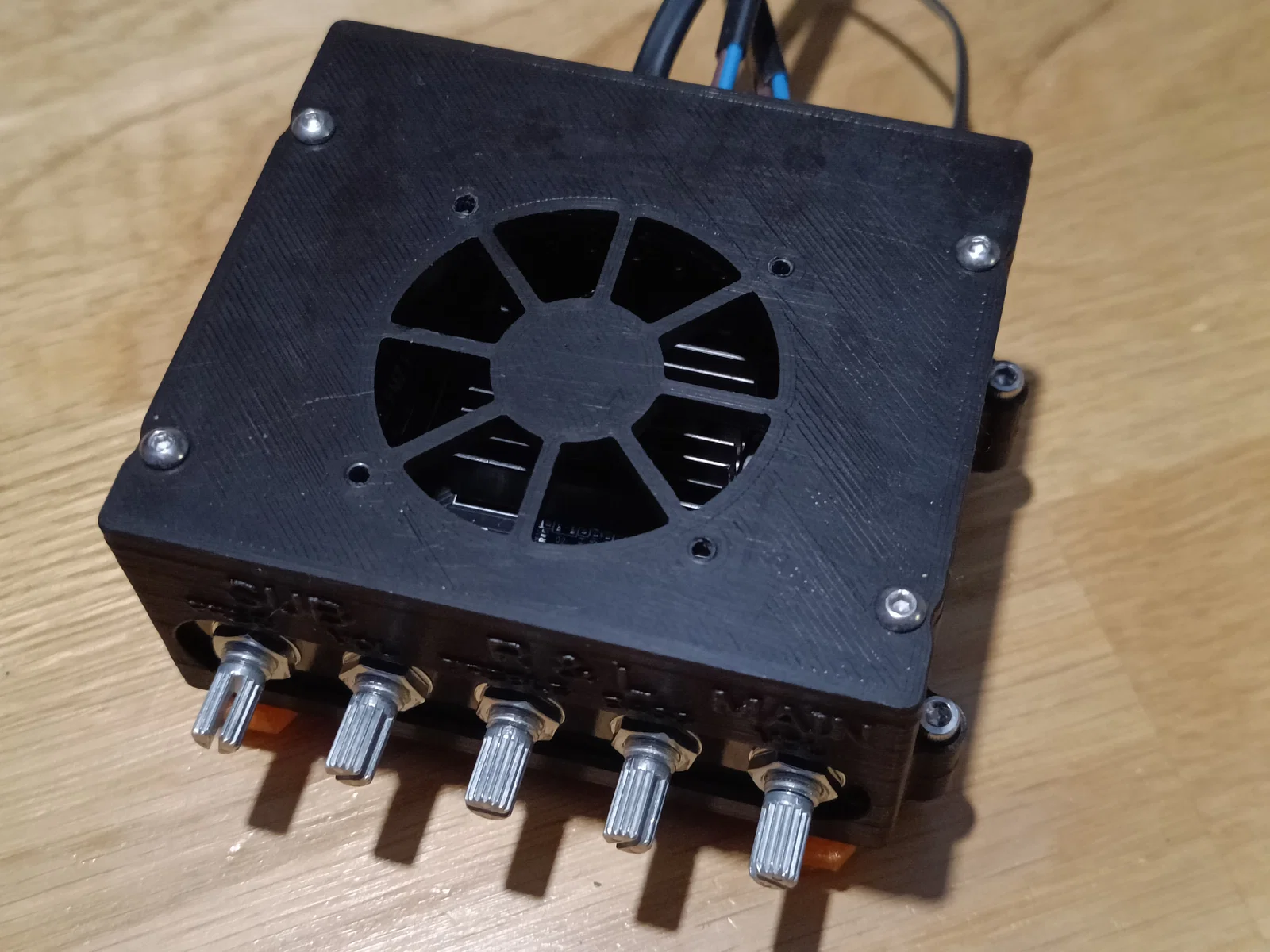

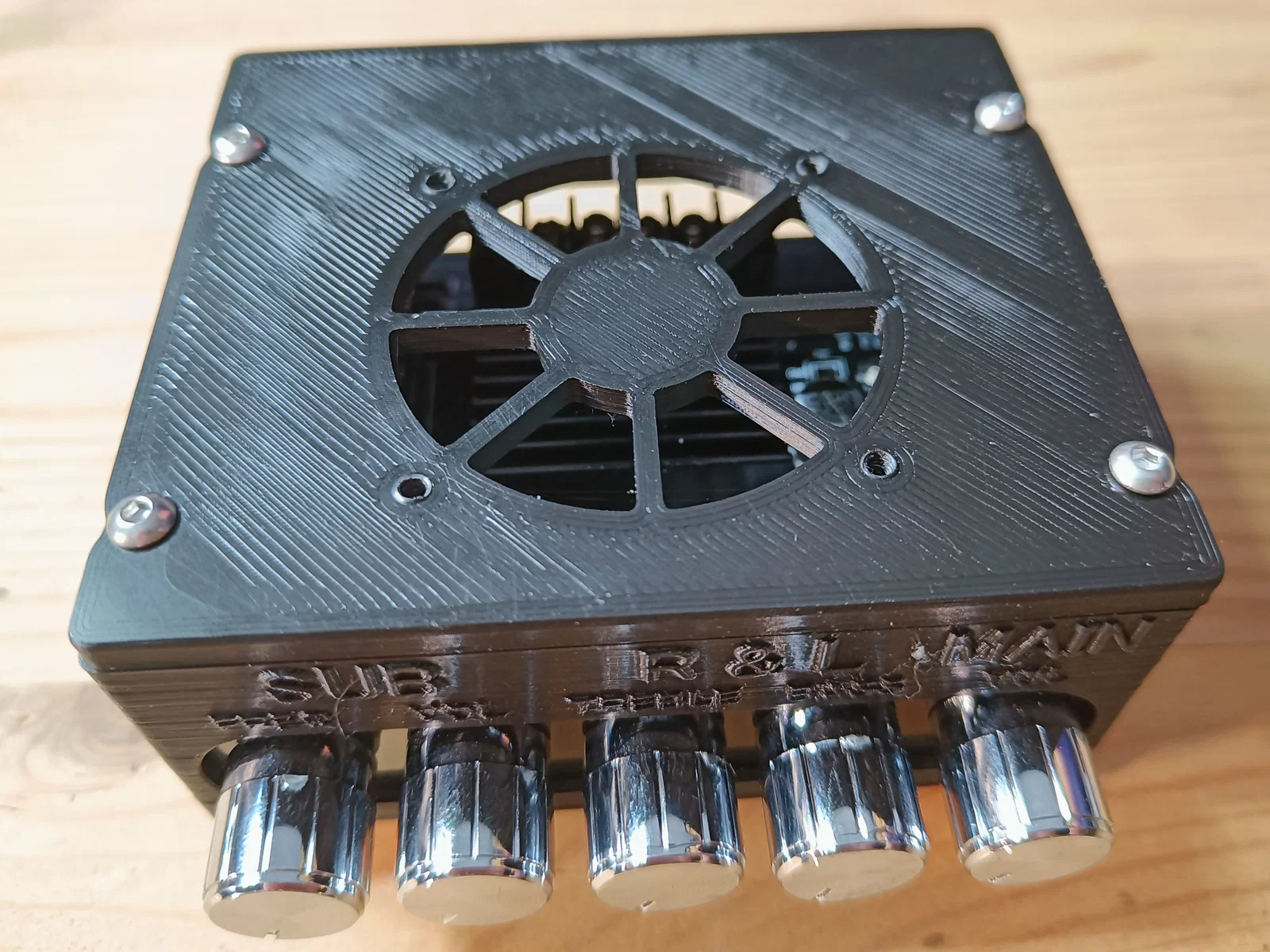

Vít M3x5-8mm để bắt phần nắp trên (top), tùy bạn chọn bản slim hay không.
Vít M3x6mm đầu chìm (countersink) để bắt các stand-offs.
Print settings:
Dùng profile tiêu chuẩn.
Phần thân chính được in kèm support.

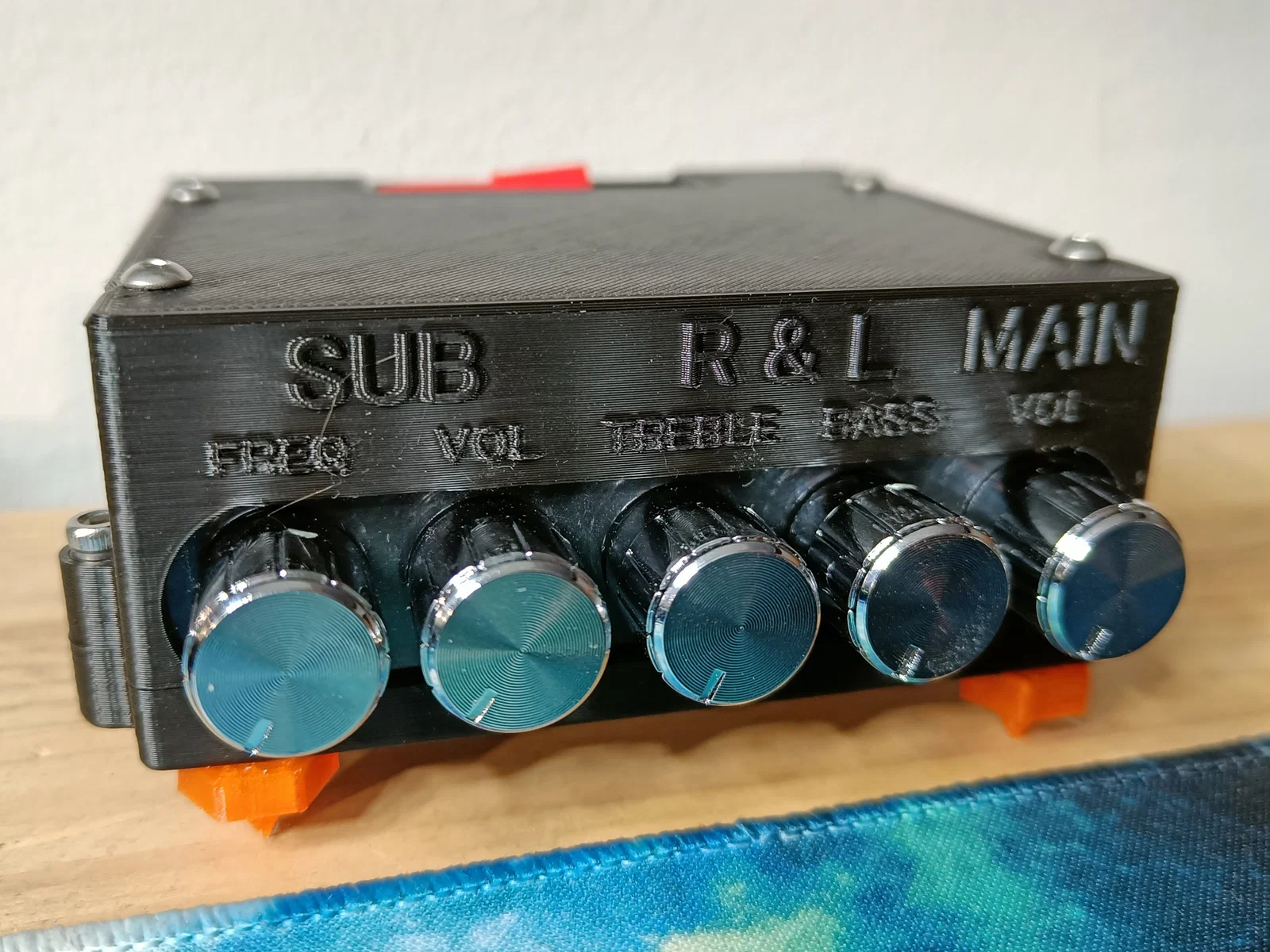

Mạch amplifier này cho mình ấn tượng ban đầu rất tốt. Cái shroud đi kèm thì với mình thấy hơi thoáng/quá hở. Nên mình làm cái này.
Mình dùng mạch amplifier này với PSU 12V 6500mAh.
Cặp loa mình test là Proson Reality 5 LTD 100W 6 ohm, còn sub là cái từ Corsair SP2200 (mình tháo bỏ phần điện tử bên trong).
Nếu bạn thấy model này hữu ích, có thể mời mình ly cà phê tại https://buymeacoffee.com/ionnight
