Mount anten FrSky TWIN cho SAB Kraken 580
Mount anten cho cặp FrSky TWIN, gắn phía sau servo elevator low-profile full-size của SAB Kraken 580. Phần sleeve bấm khớp, tháo bằng cách đẩy qua lỗ 1.6mm. Có 3 góc 22.5/30/45 độ, in phẳng bằng PETG.
Mô tả

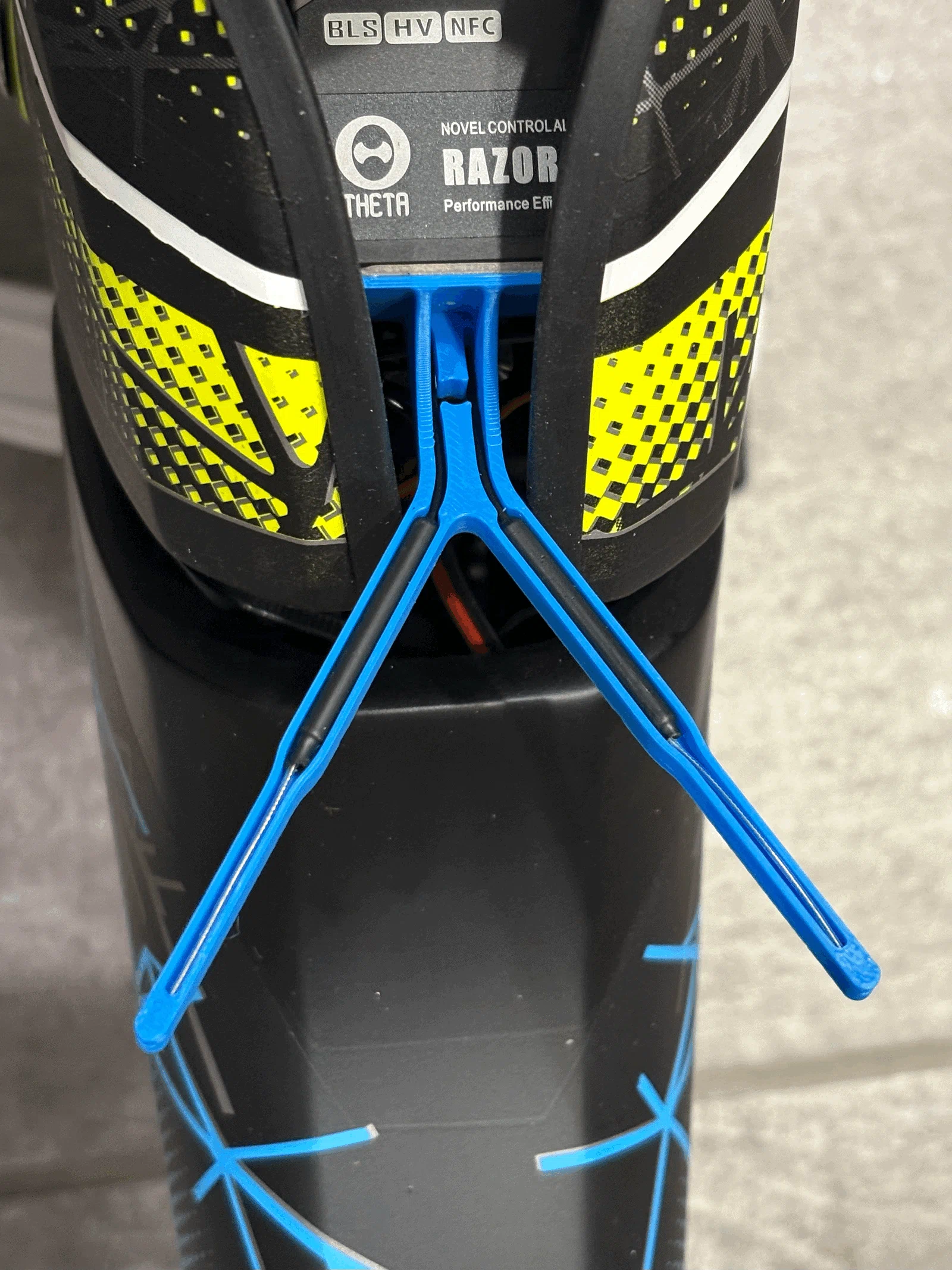

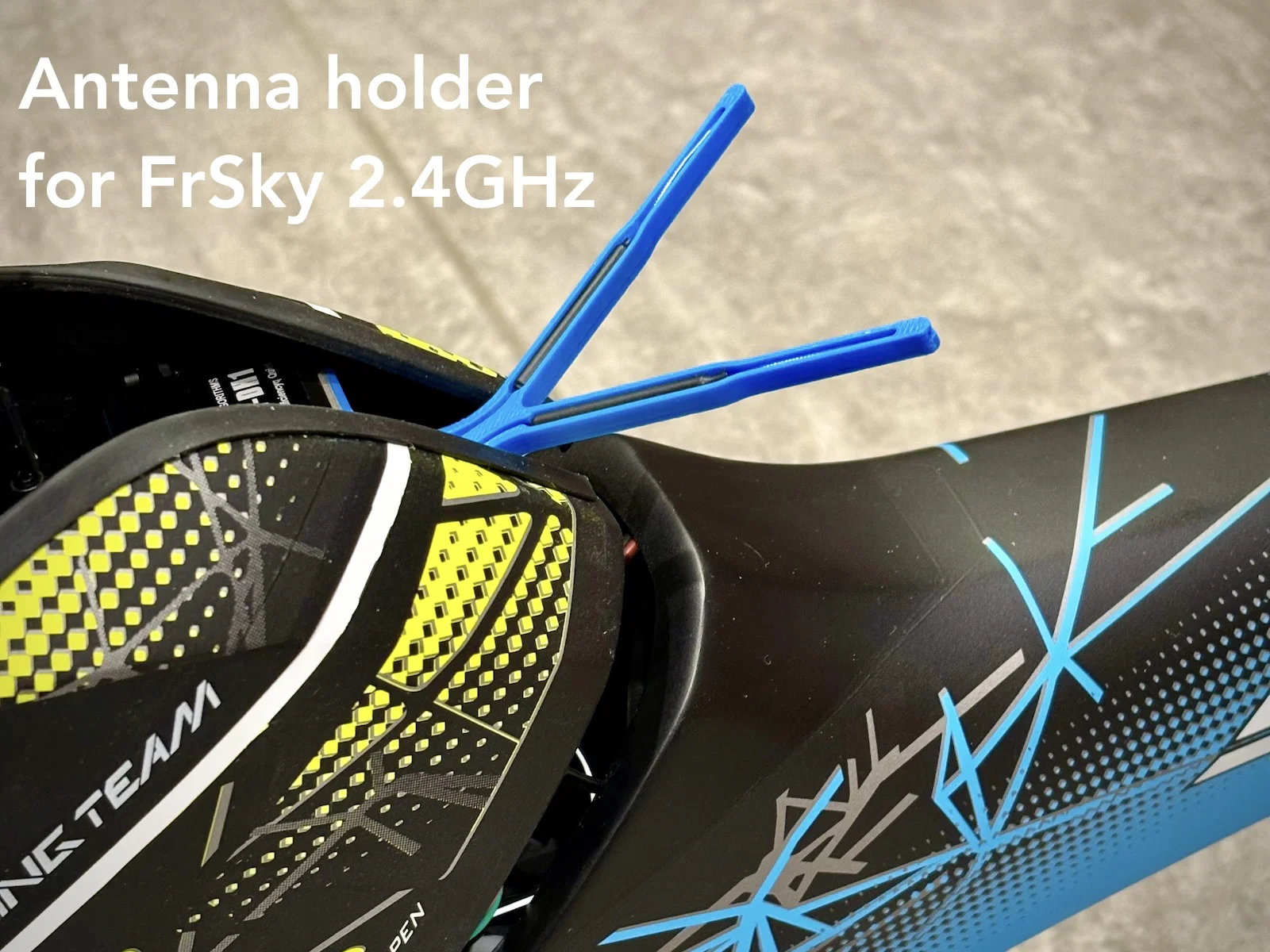

Đây là một mount anten cho một cặp anten FrSky TWIN. Thiết kế để gắn ở mặt sau của servo elevator trên SAB Kraken 580 (servo low-profile, full-size, không phải loại mini). Phần ống (sleeve) của anten dipole sẽ bấm khớp vào vị trí và sau đó có thể tháo ra bằng cách đẩy từ dưới lên qua các lỗ 1.6mm.

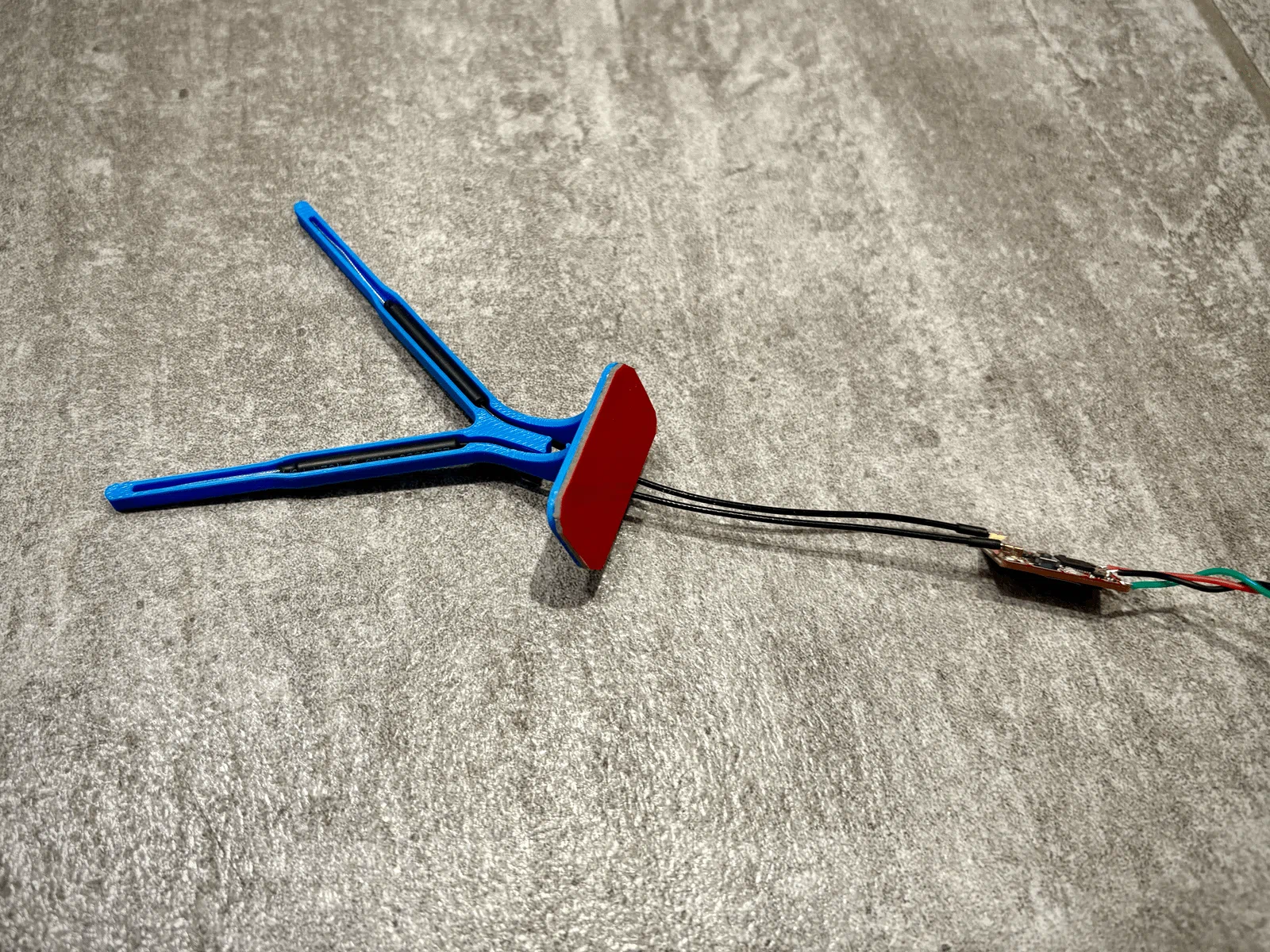

Gắn bằng loại băng keo 2 mặt bạn hay dùng, ví dụ băng keo 3M VHB.
Mount này có thể chỉnh sửa dễ dàng để hợp với nhiều dòng trực thăng khác. Lưu ý: anten được đặt lệch tâm có chủ đích để vừa với Kraken 580.
Có 3 phiên bản với các góc anten so với phương ngang khác nhau: 22.5deg, 30deg, và 45deg.
Hướng dẫn in:

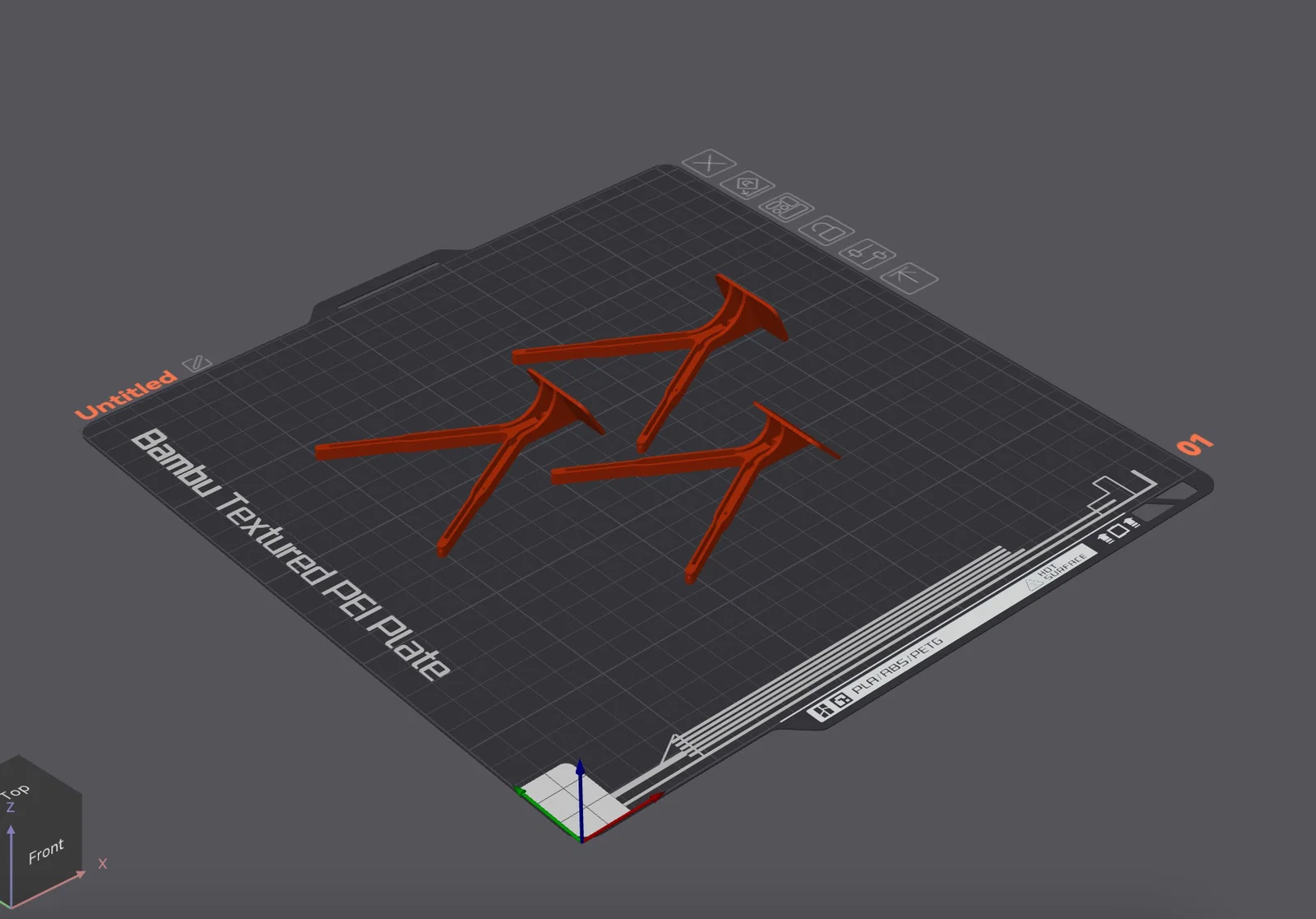

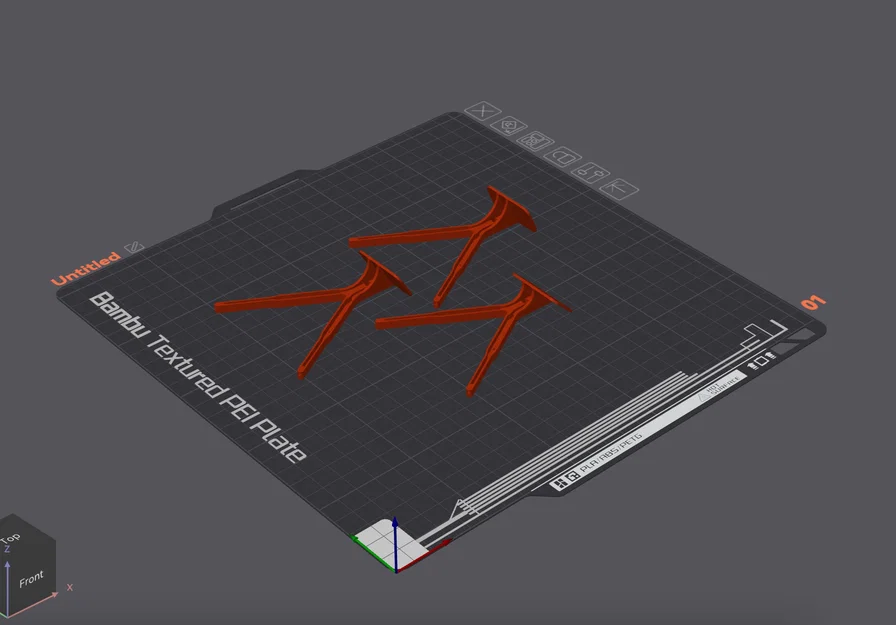

- In nằm phẳng (xem hình)
- Hầu hết vật liệu đều in được, mình dùng PETG
- Layer height khoảng 0.2mm (mình dùng 0.16mm)
- Nozzle 0.4mm
- 3 walls
- 25% gyroid infill
- Không brim, không supports.
