Vỏ hộp chống nước cho Reef Tank LED Controller (Reef Tank LED Controller Enclosure)

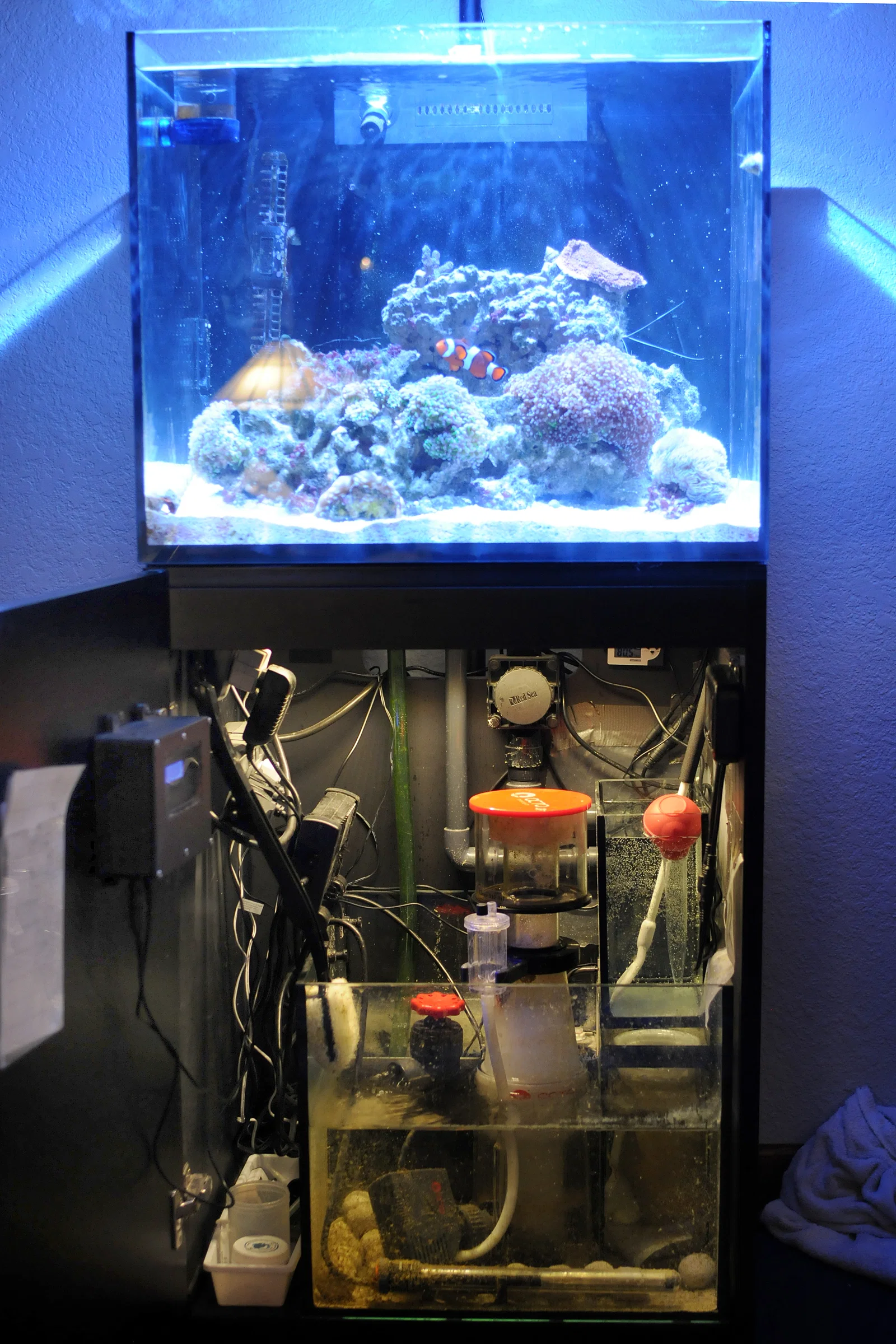

Cái controller mà Kessil bán sẵn không có đủ các chức năng mình cần. Mình mua một HurricaneX controller từ Steves LEDs (https://www.stevesleds.com/) và thêm bộ 10V PWM Converter, vì đèn Kessil cần tín hiệu 10V PWM cho 2 kênh của đèn.

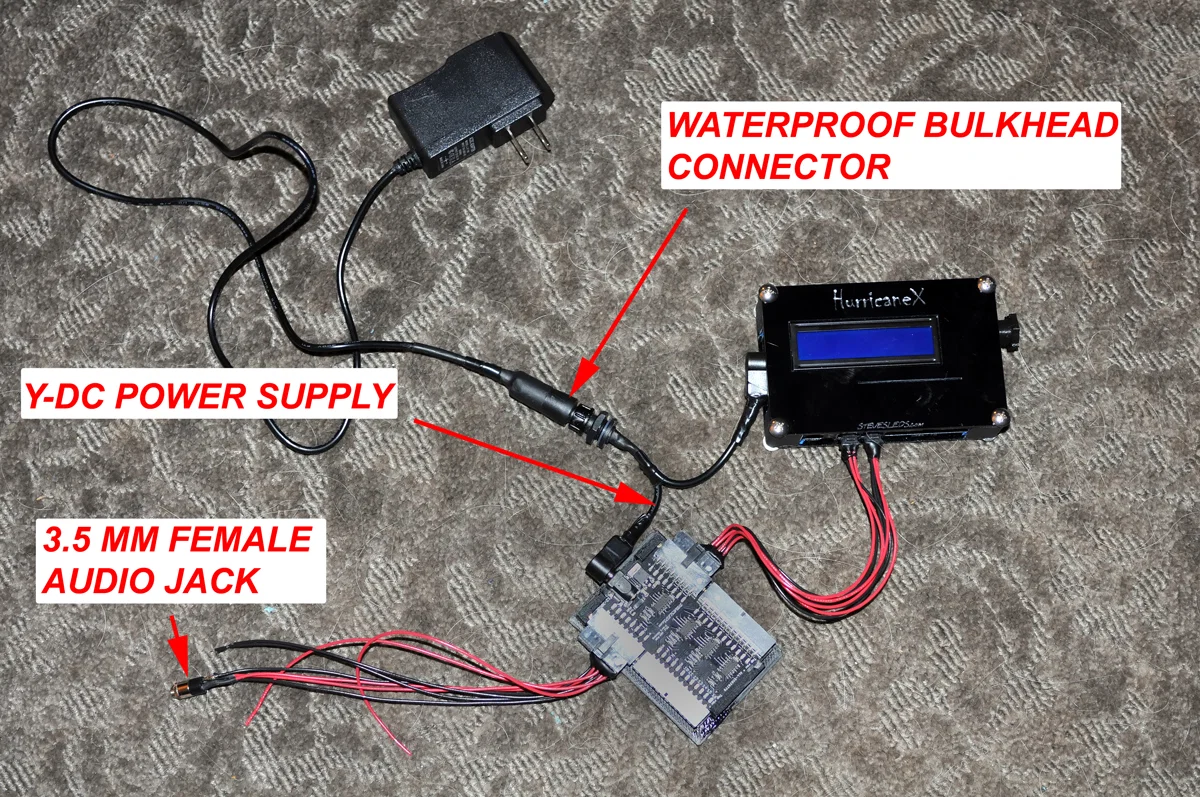

Vỏ HurricaneX không chống nước và 10V PWM Converter chỉ là một bo mạch trần. Vì vậy mình cần một hộp chống nước để chứa cả hai món này cùng toàn bộ dây kết nối. Mẫu “customizable everything box (waterproof)” là điểm bắt đầu rất ổn, nhất là vì có kèm file OpenSCAD. Mình sửa file lại cho đúng nhu cầu.

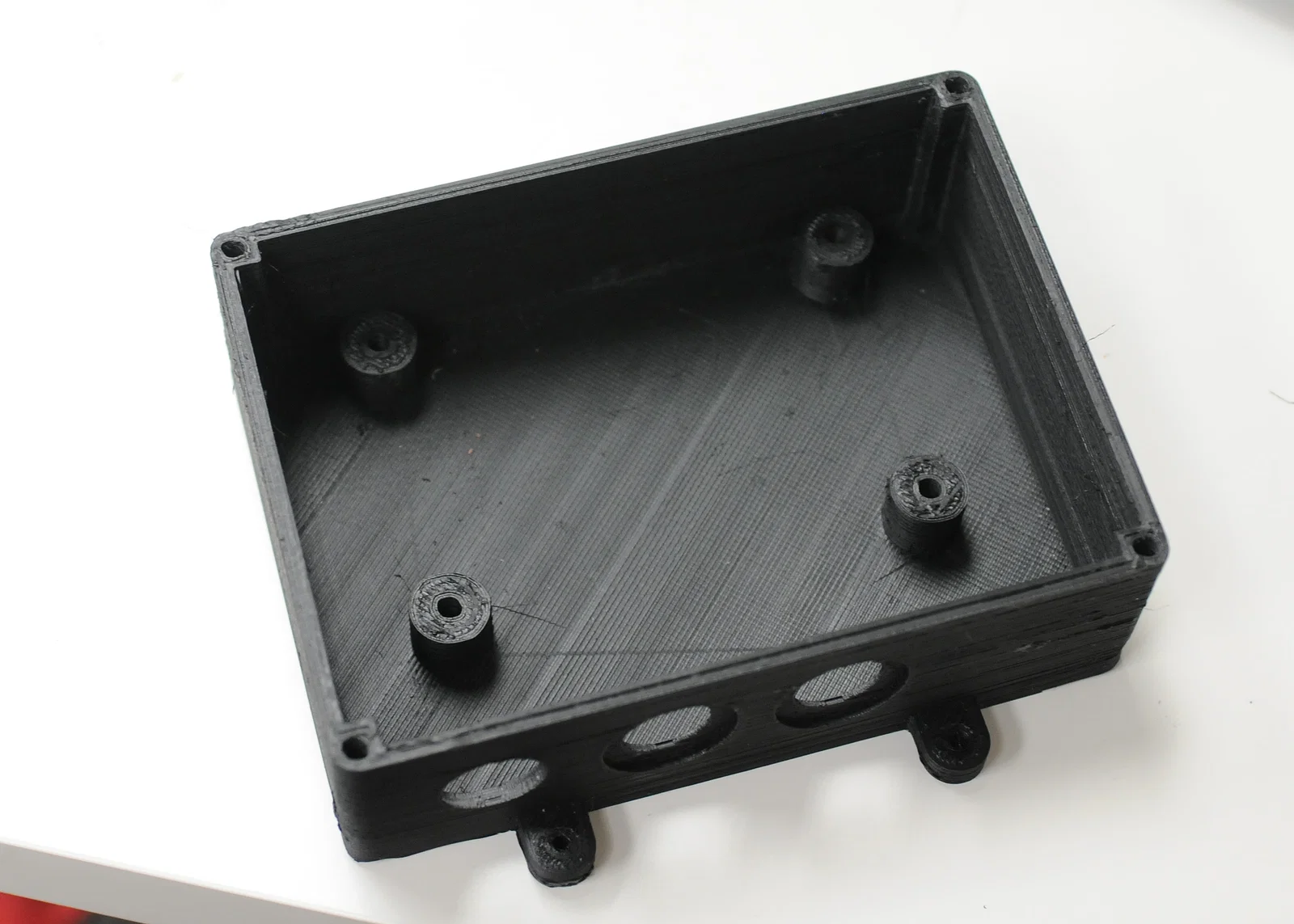

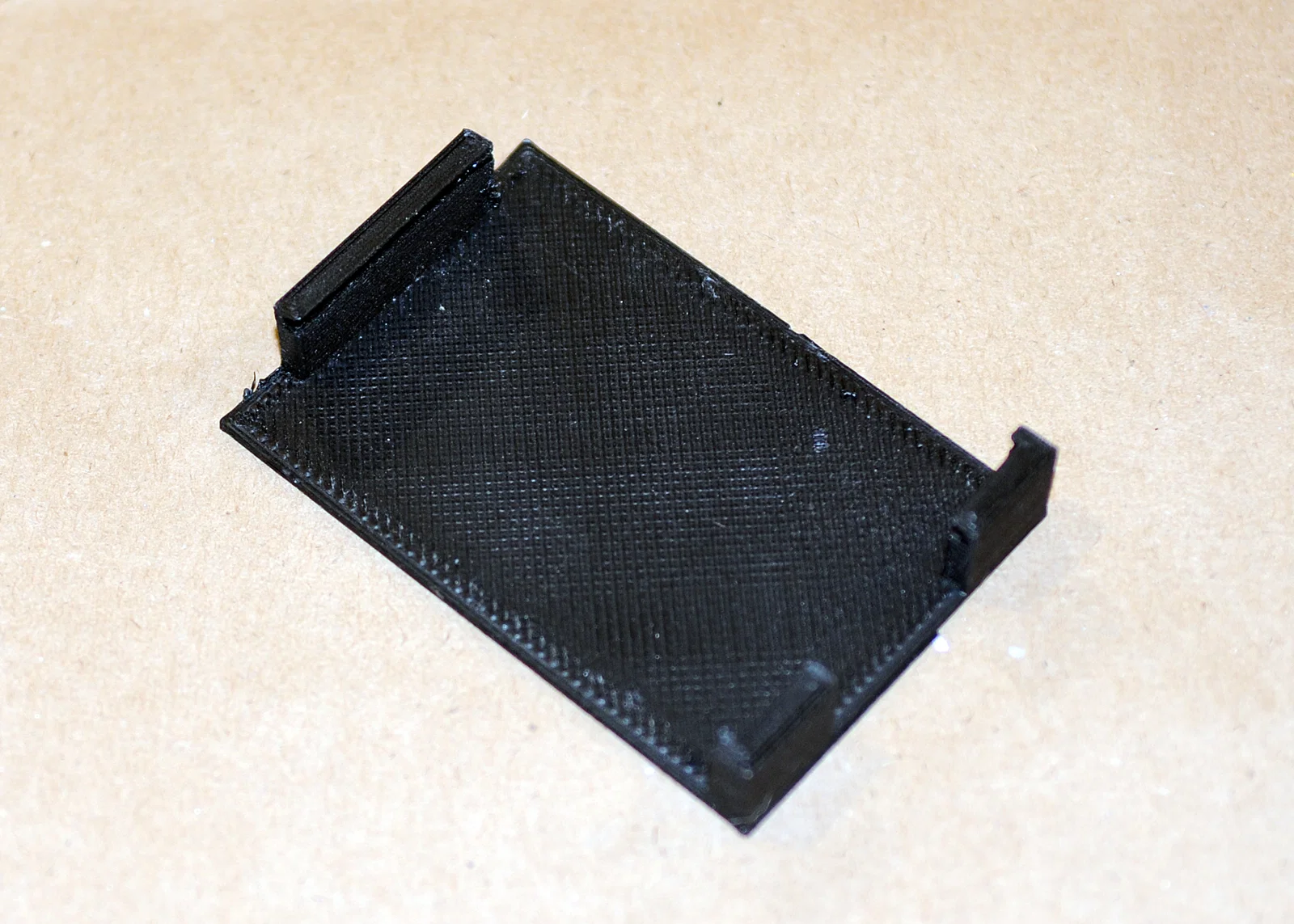

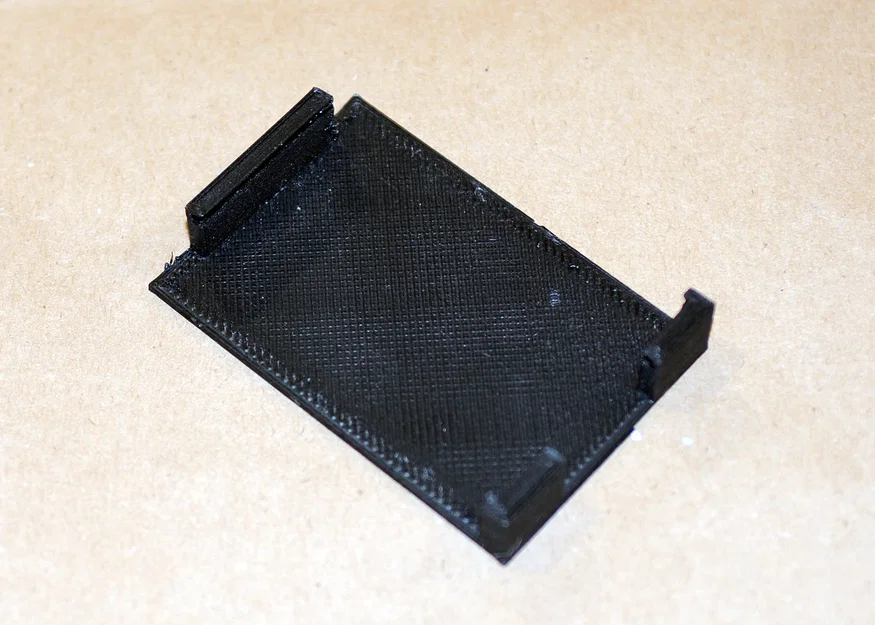

Mình thiết kế hộp chống nước có các standoff để có thể gắn bo 10V PWM Converter bên dưới controller HurricaneX. Đồng thời thiết kế và in thêm một cái holder cho bo 10V PWM Converter để giữ nó cố định dưới controller.

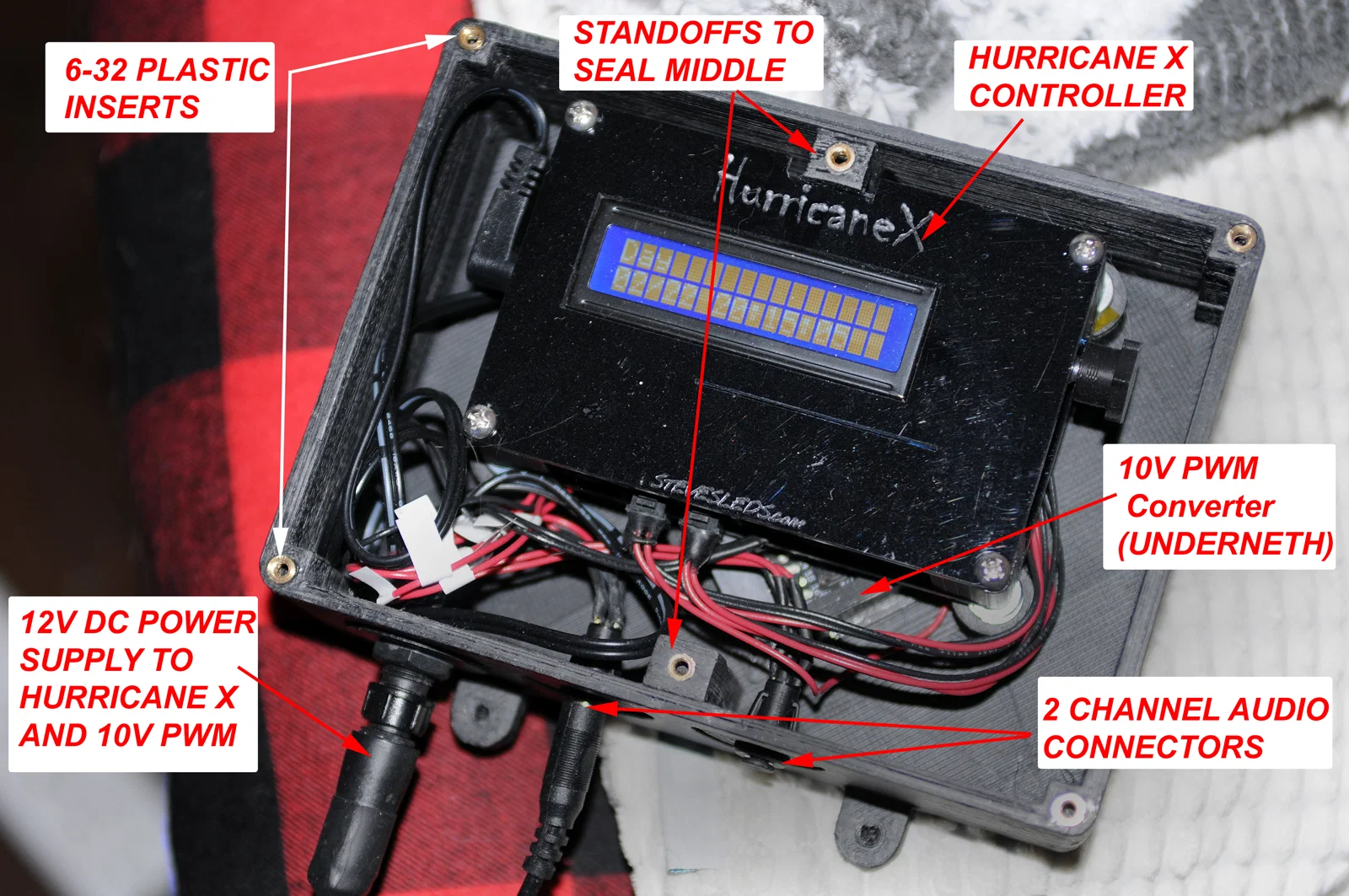

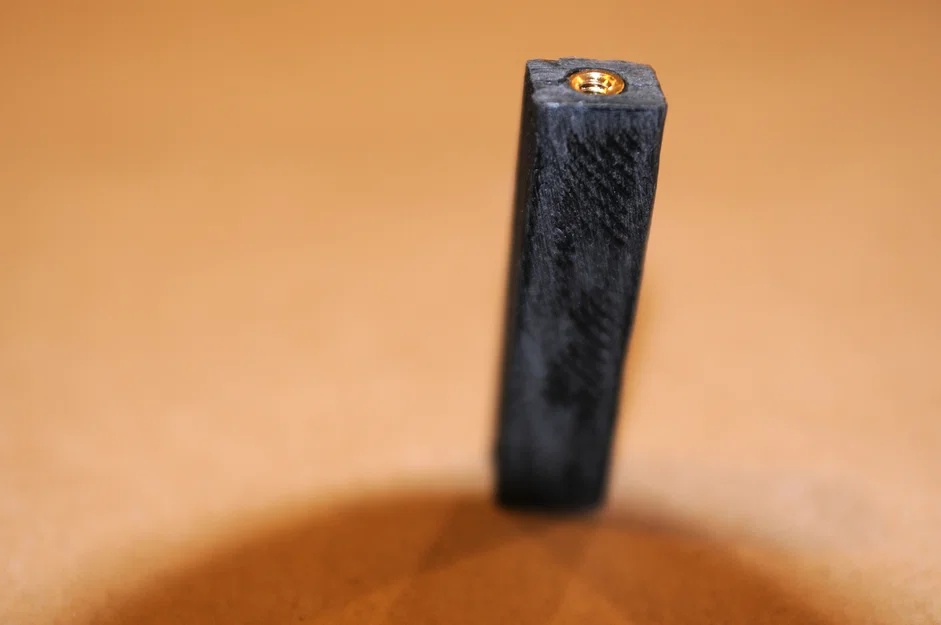

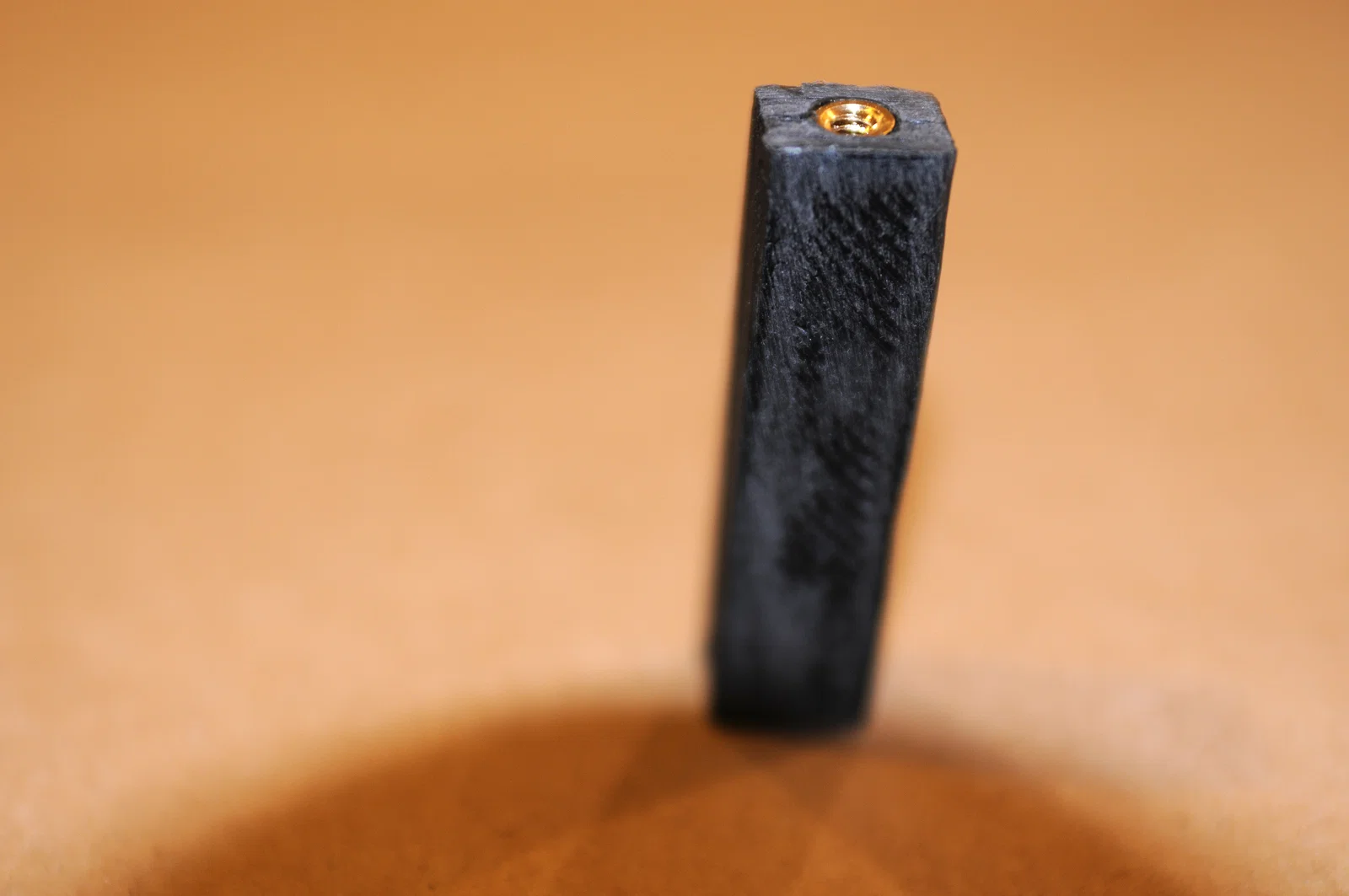

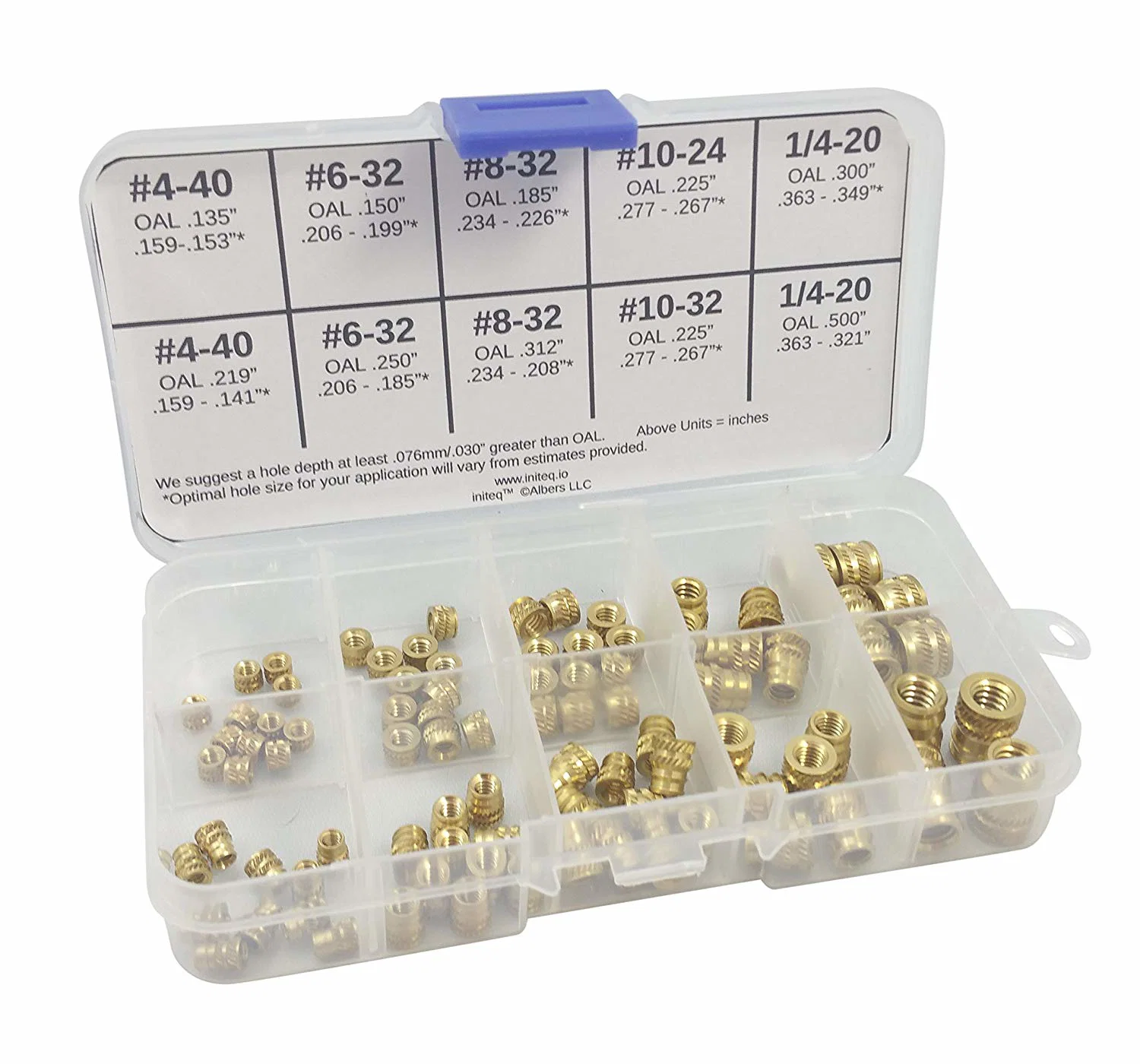

Mình dùng threaded insert 6-32 ở tất cả các vị trí bắt vít để cố định controller vào đáy hộp và cố định nắp vào đáy hộp.

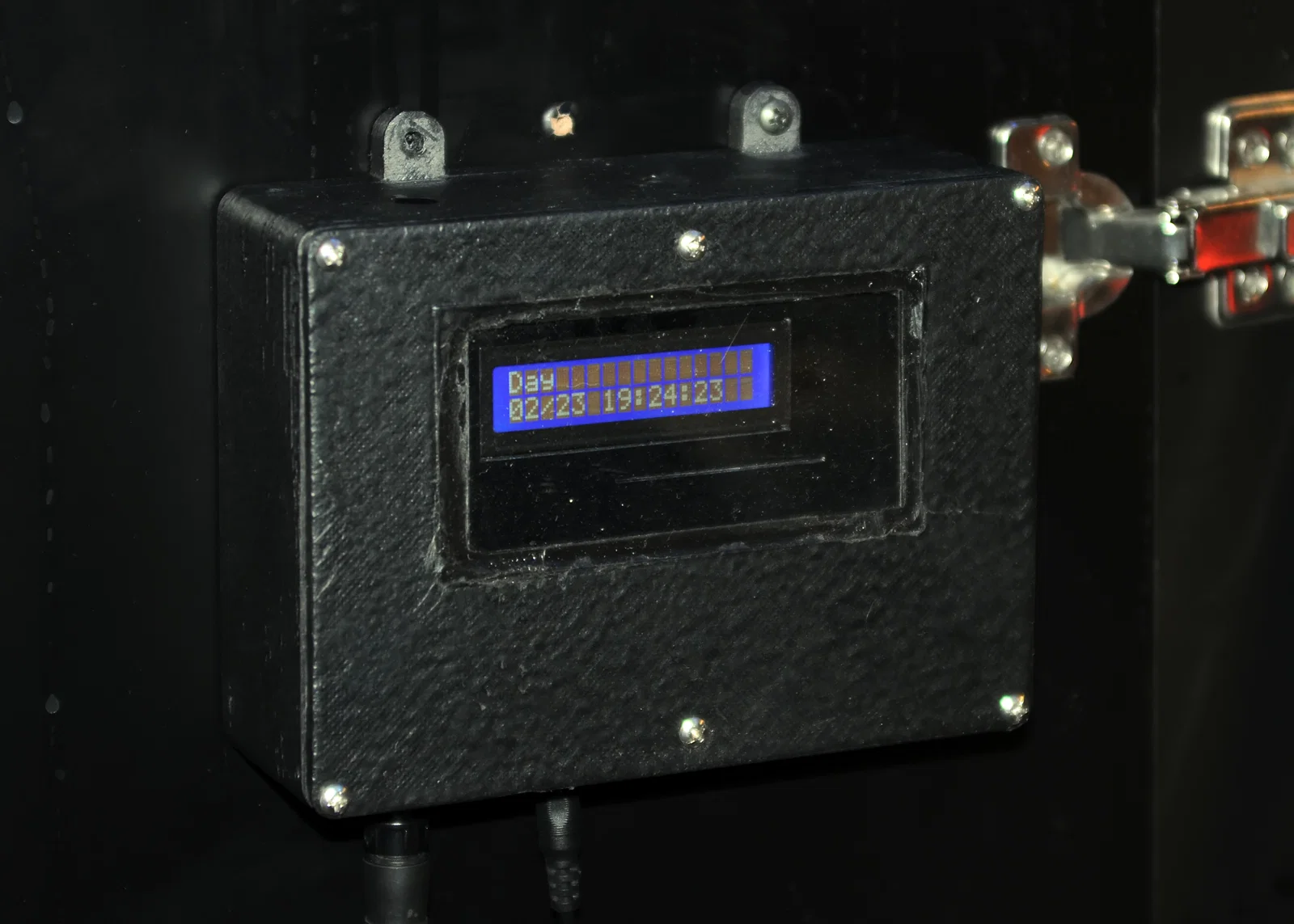

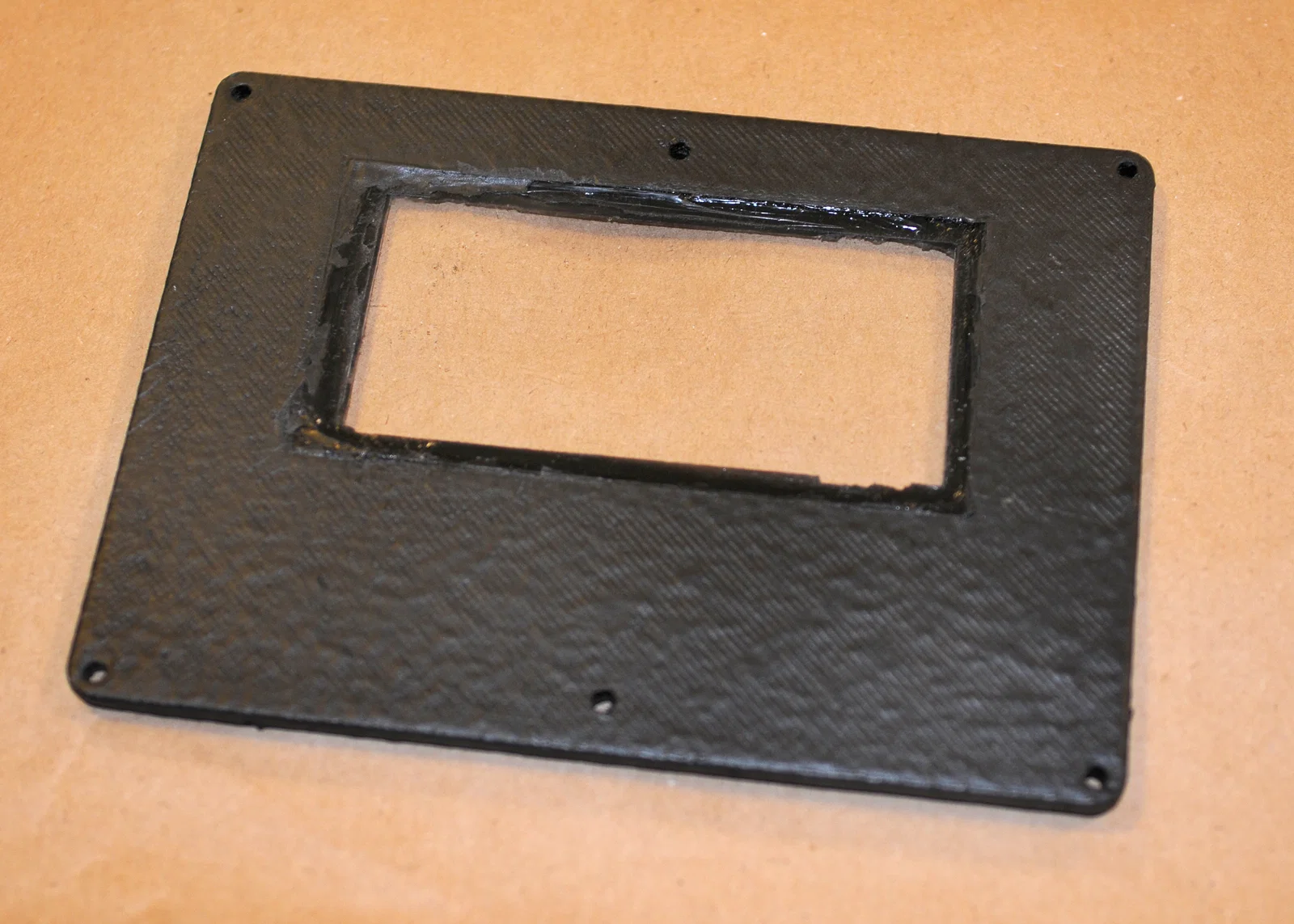

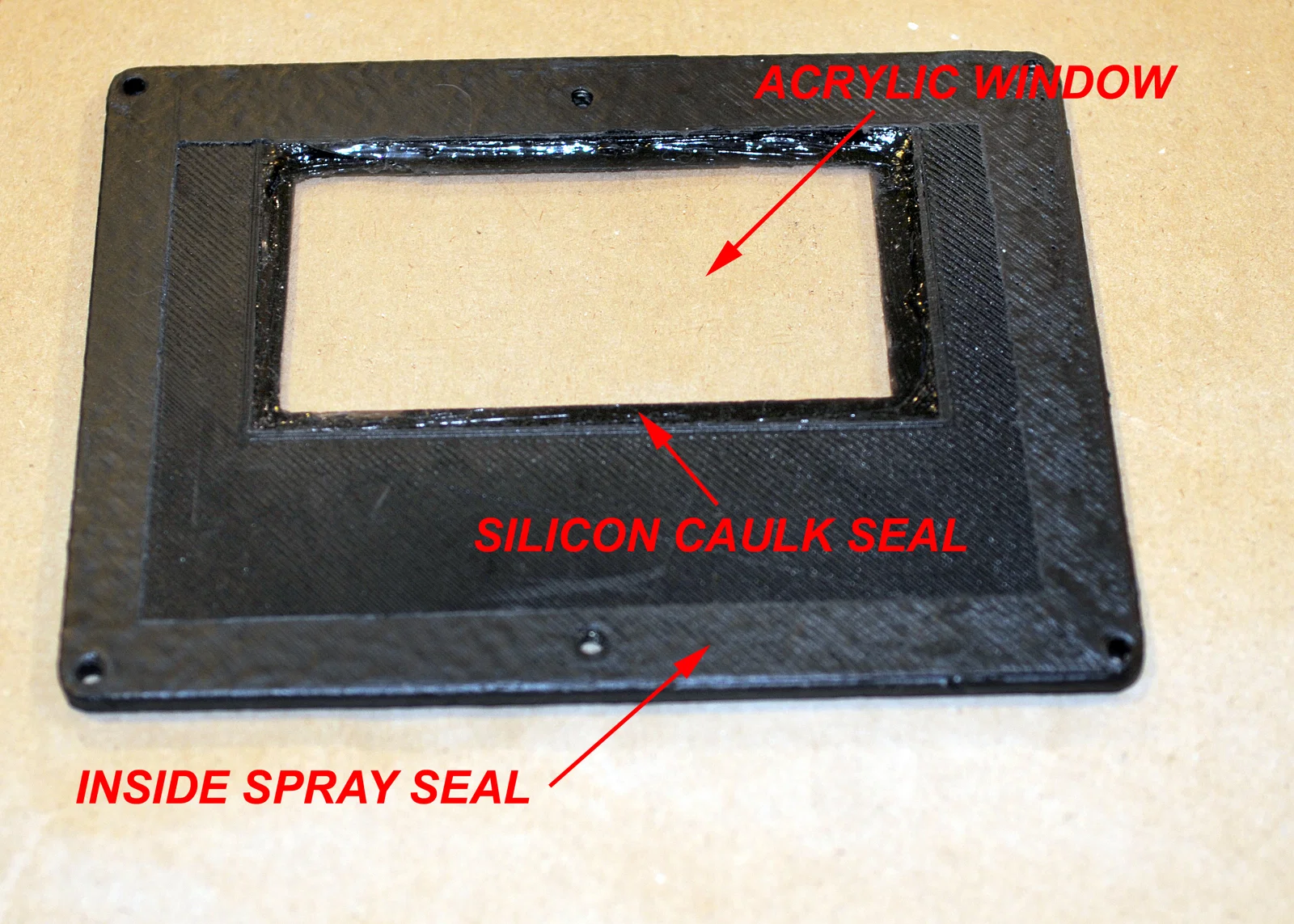

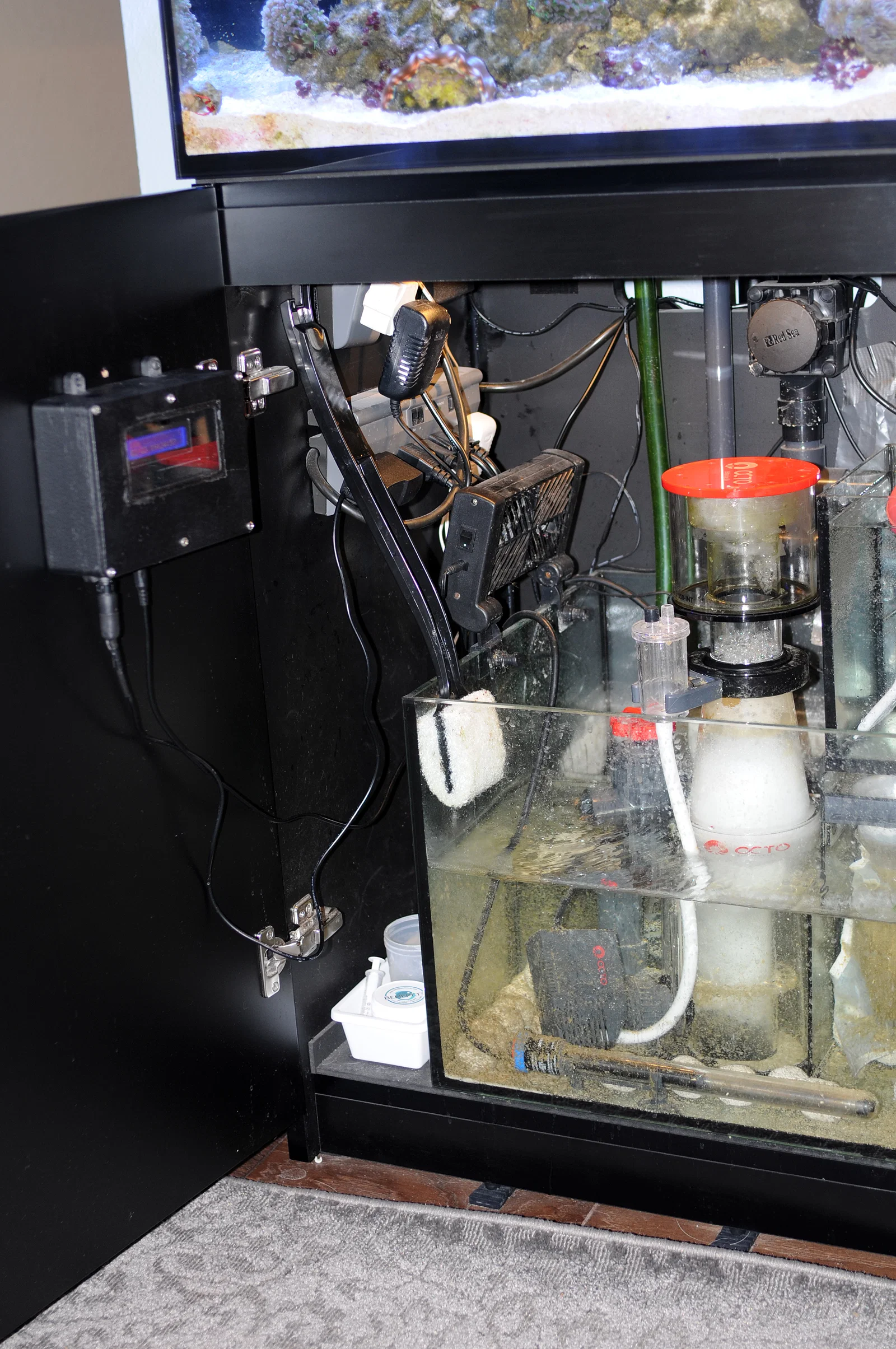

Mình thêm một cửa sổ acrylic trên nắp, trét keo silicone đen để kín nước, giúp nhìn được màn hình controller. Khi cần chỉnh lại phần programming của controller thì phải tháo vít ra.

Mình phải thêm các standoff ở giữa hộp để cạnh dài có thể ép kín và seal tốt.

Mình xịt Flex-Seal lên bên ngoài hộp để tăng khả năng chống nước. Mình cũng xịt Flex-Seal lên một phần mặt trong của nắp trước để làm kiểu gasket seal.

Mình thiết kế hộp chống nước có các standoff để có thể gắn bo 10V PWM Converter bên dưới controller HurricaneX. Đồng thời thiết kế và in thêm một cái holder cho bo 10V PWM Converter để giữ nó cố định dưới controller.

Mình dùng threaded insert 6-32 ở tất cả các vị trí bắt vít để cố định controller vào đáy hộp và cố định nắp vào đáy hộp.

Mình thêm một cửa sổ acrylic trên nắp, trét keo silicone đen để kín nước, giúp nhìn được màn hình controller. Khi cần chỉnh lại phần programming của controller thì phải tháo vít ra.

Mình phải thêm các standoff ở giữa hộp để cạnh dài có thể ép kín và seal tốt.

Mình xịt Flex-Seal lên bên ngoài hộp để tăng khả năng chống nước. Mình cũng xịt Flex-Seal lên một phần mặt trong của nắp trước để làm kiểu gasket seal.
