Mạch PCB điều khiển từ xa cho chìa khóa Ford không remote

Xin chào.

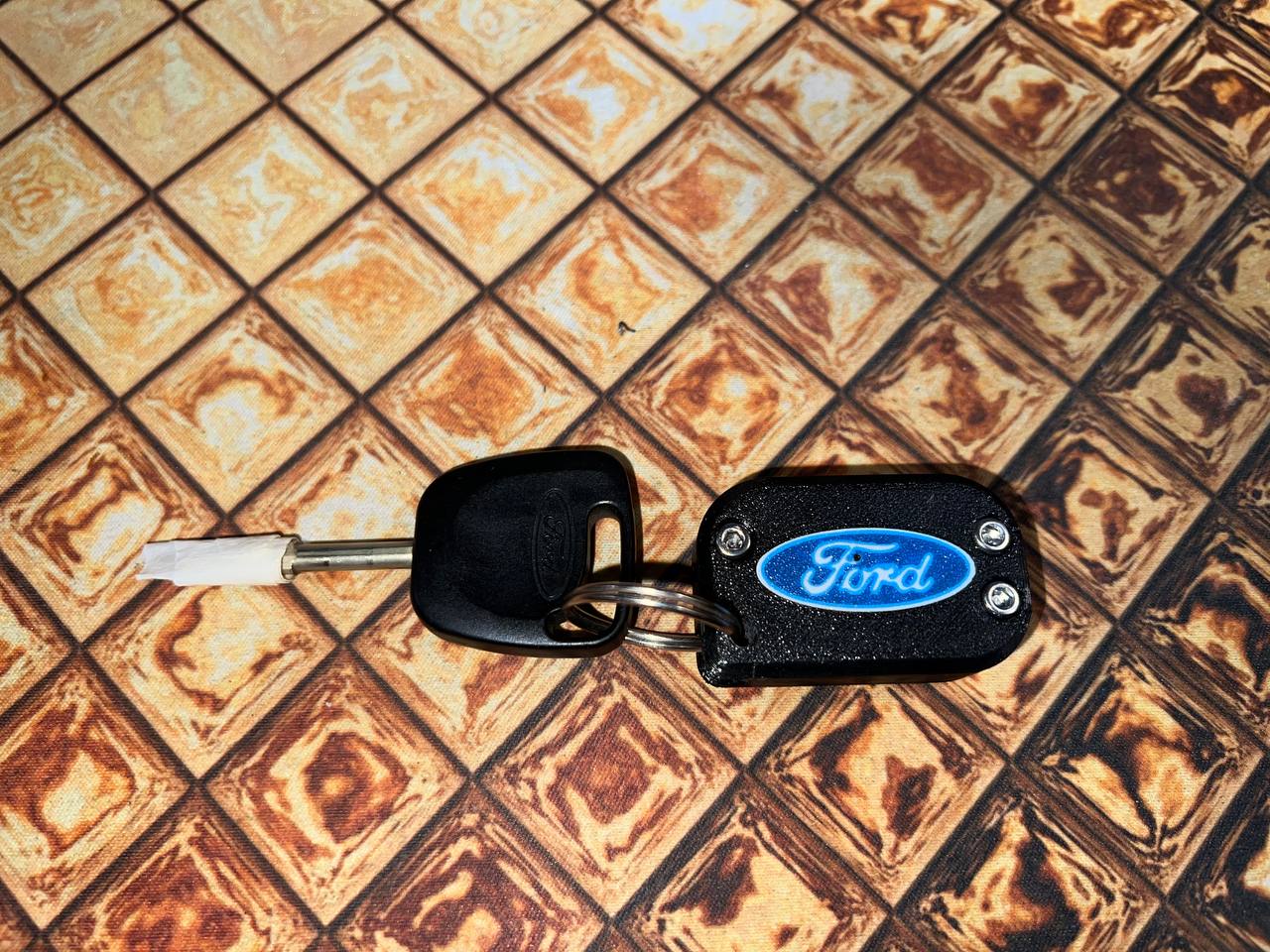

Tôi đã làm điều này cho chìa khóa thứ hai của tôi không có điều khiển từ xa. Đã tìm kiếm trước các bộ với chìa khóa chưa cắt có điều khiển tích hợp... nhưng ở đất nước của tôi, giá chỉ để cắt chìa khóa là quá cao, và bạn cần phải ghép nối chìa khóa/thiết bị chống trộm của mình một cách độc lập...

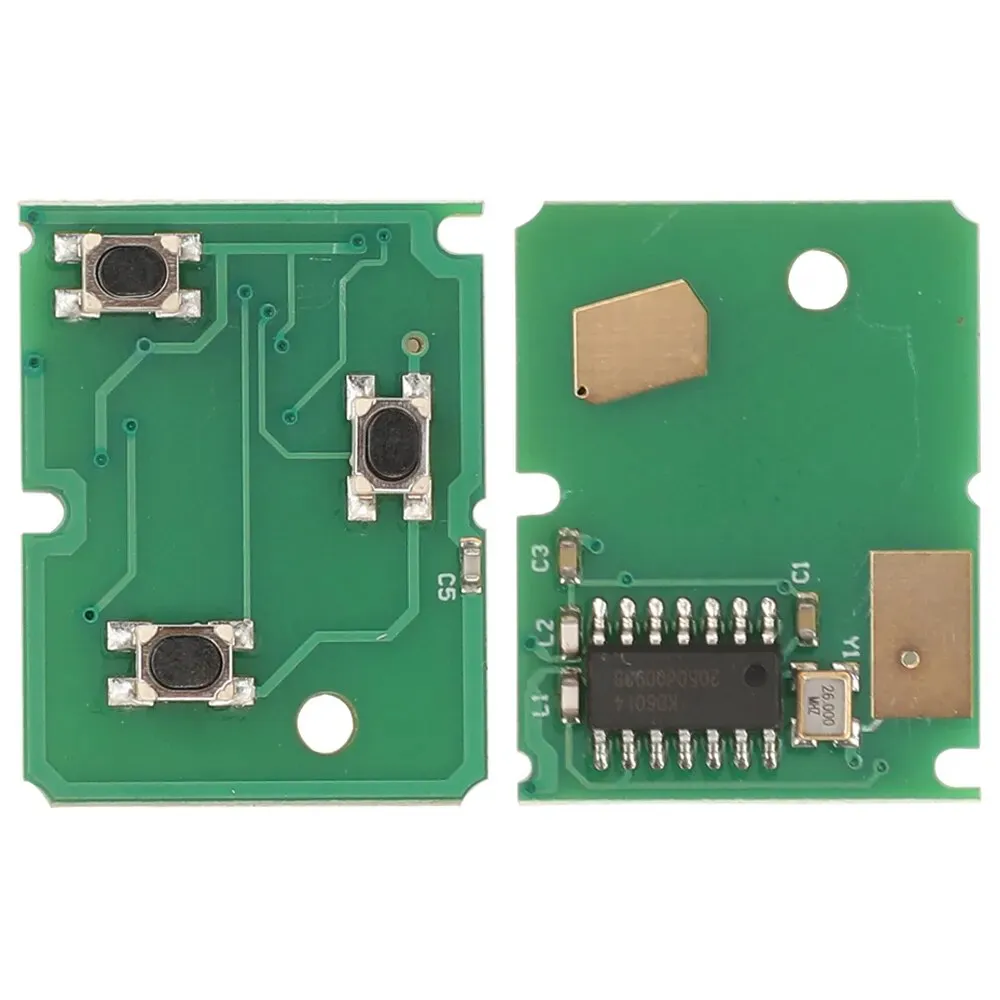

Vì lý do này, tôi đã tìm kiếm bảng mạch độc lập để cung cấp điều khiển từ xa cho chiếc Ford Focus 2003 của mình. Xem ảnh đính kèm của bảng mạch, bạn cần mua cái giống như vậy hoặc nếu không bạn sẽ cần phải sửa đổi khung bảng mạch.

Ví dụ: https://es.aliexpress.com/item/1005005191477049.html?spm=a2g0o.order\_list.order\_list\_main.5.63c1caa4HP55Ct&gatewayAdapt=glo2esp

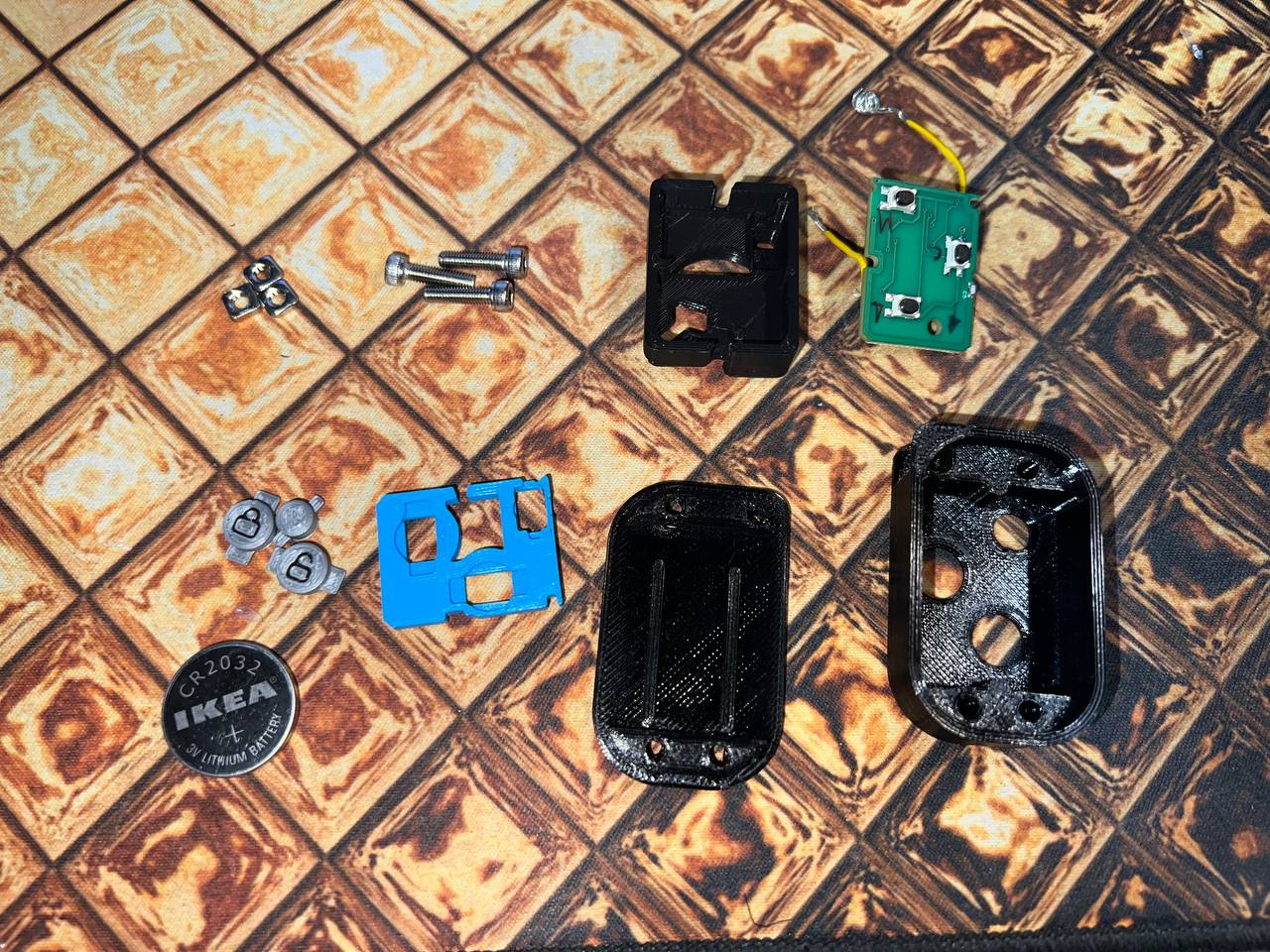

BOM

• Bảng mạch điều khiển từ xa (xem ảnh và liên kết)
• Pin CR2032
• 3x vít M3x12
• 3x đai ốc vuông
• 1x dây mỏng

IN ẤN

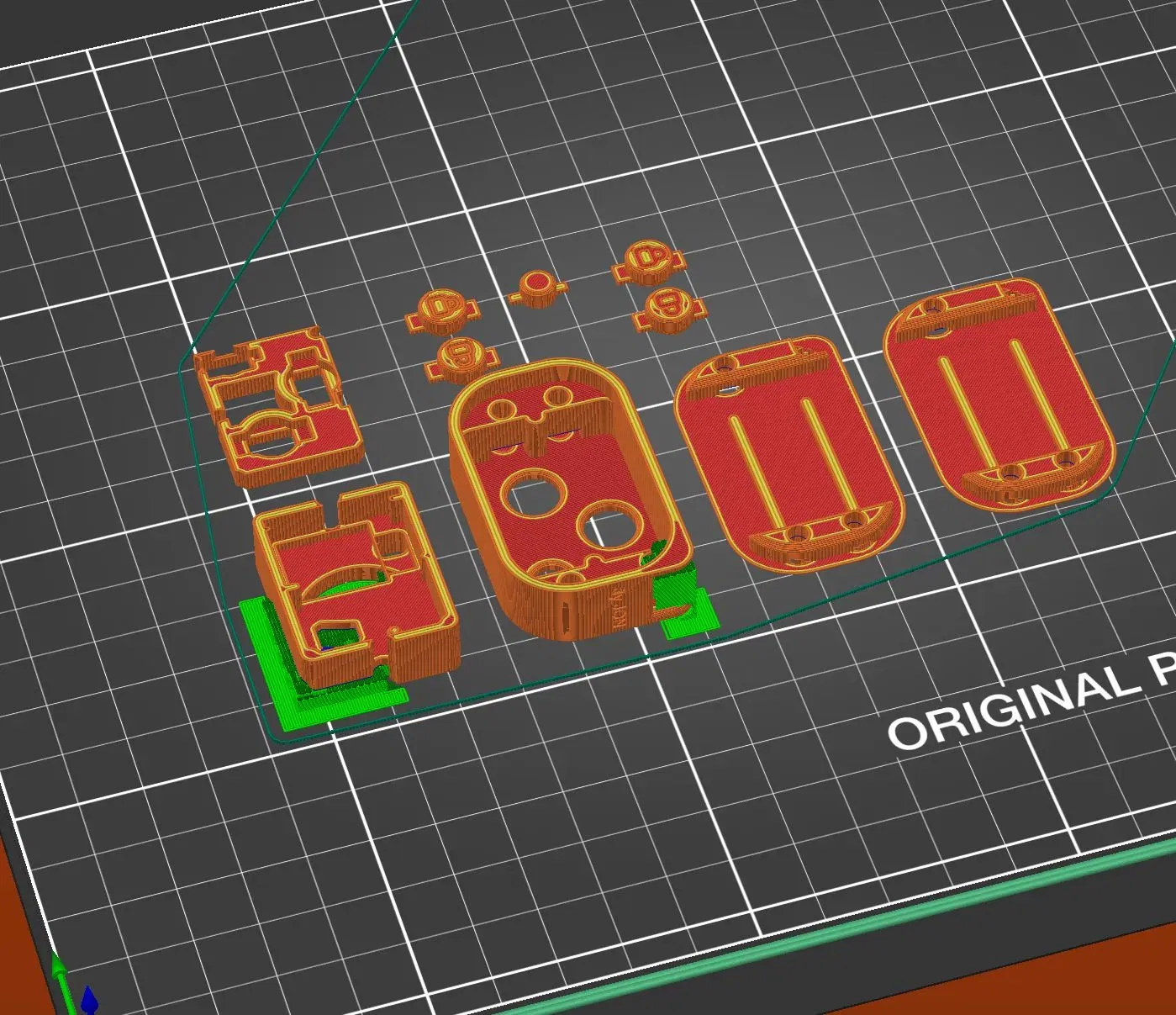

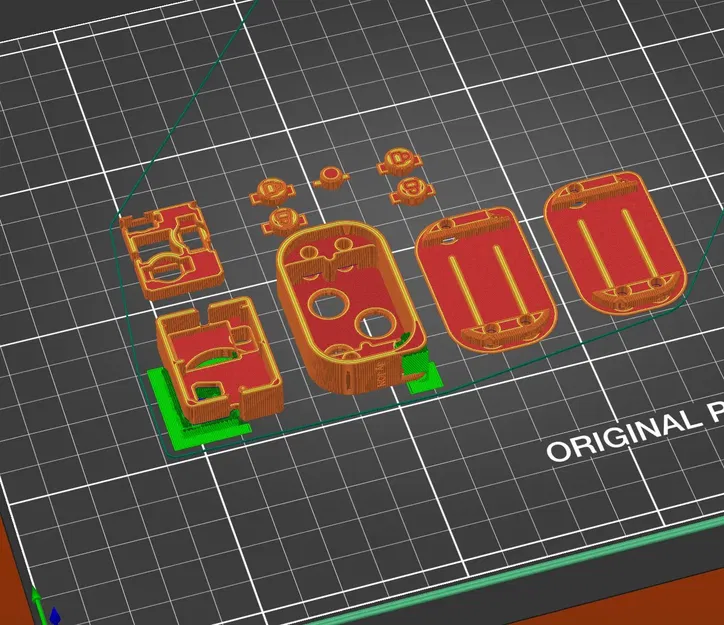

Bạn có thể sử dụng tệp “Ford remote fob - ready to go all objects correct orientation.3mf”, có định hướng in đúng và hỗ trợ cho từng mảnh. Nếu không, bạn có thể xem các bức ảnh.

Bạn có thể in với PLA, PETG, ABS..... khuyên dùng PETG vì nó chịu va đập và lạm dụng tốt hơn PLA và chỉ cần in một phiên bản (MMU hoặc không MMU)

Máy in của bạn cần được điều chỉnh đúng cách, bạn không cần một máy in 3D hàng đầu để thực hiện in, chỉ cần hiệu chỉnh dòng chảy và e-steps đúng.

Mô hình này đã được thử nghiệm trên.

• Prusa mk3s+
• Voron Trident
• Artillery X1 (được điều chỉnh đúng cách)

LẮP RÁP

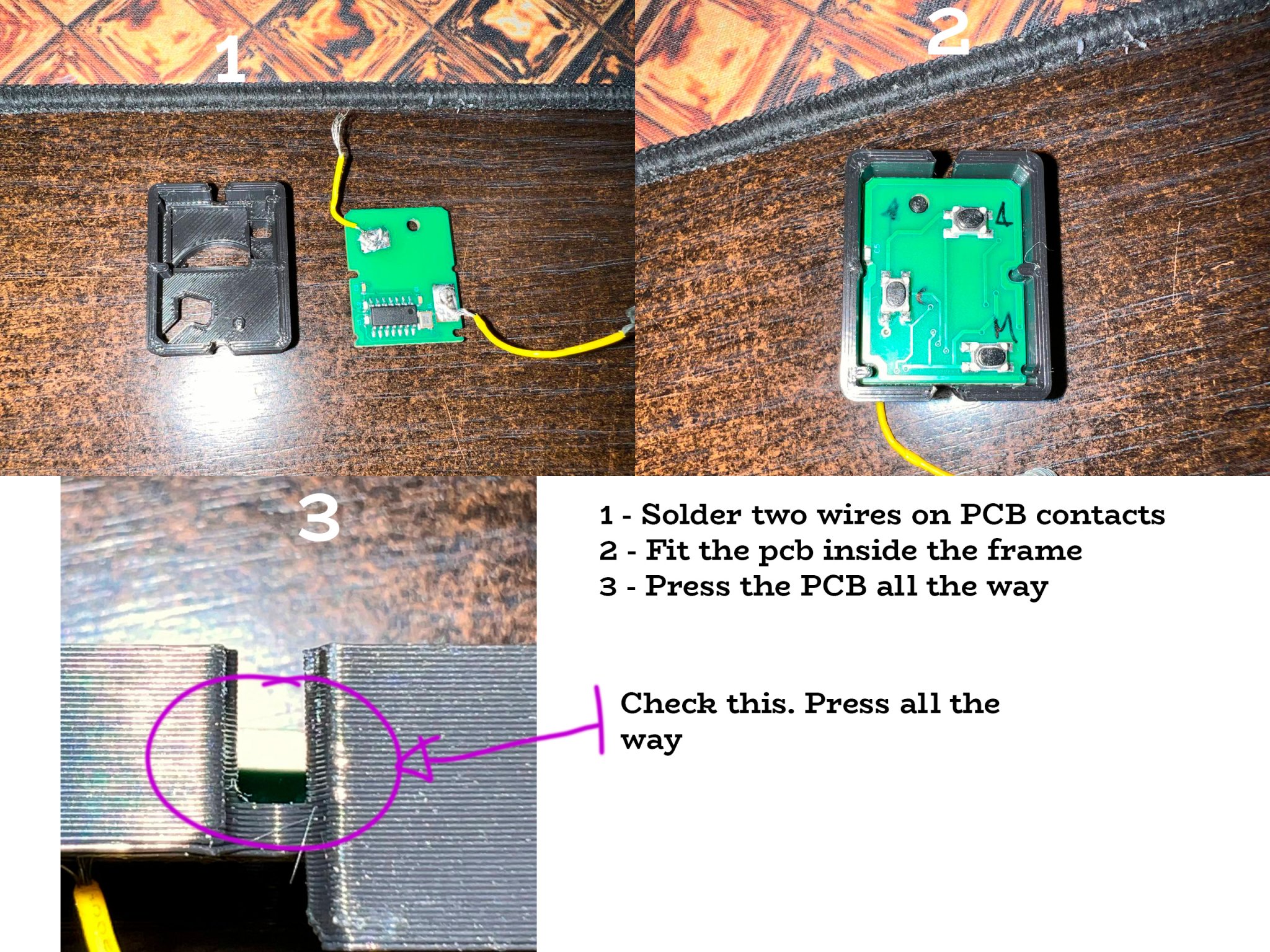

1. Hàn hai dây vào các đầu tiếp xúc của bảng mạch.
2. Đặt bảng mạch vào bên trong khung.
3. Nhấn bảng mạch vào hết mức.

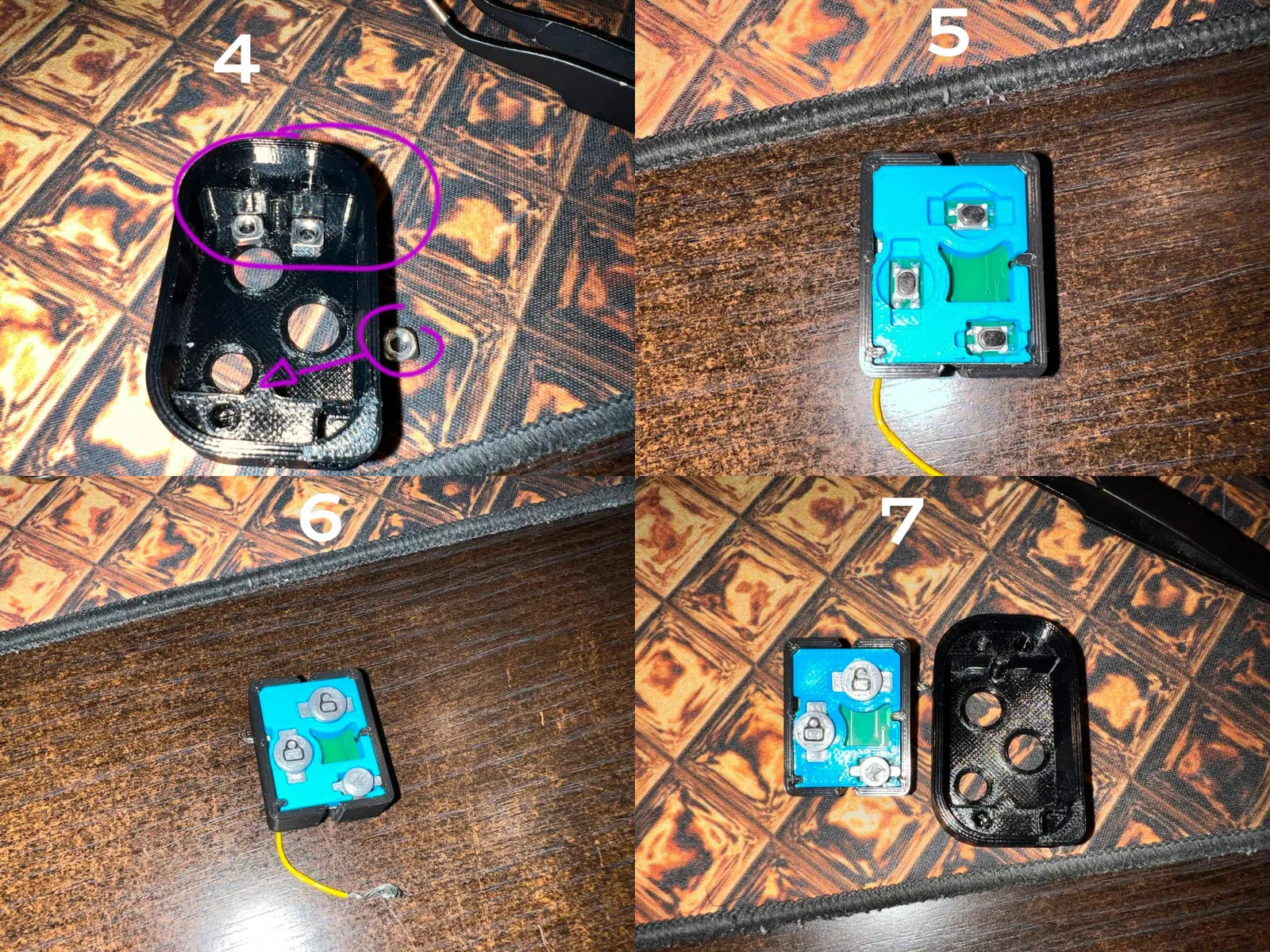

4. Đặt các đai ốc vuông vào trong các ngăn của chúng.
5. Đặt khung nút bấm.
6. Đặt các nút bấm lên trên.
7. Đặt vỏ, tốt hơn nếu bạn đặt từ trên xuống.

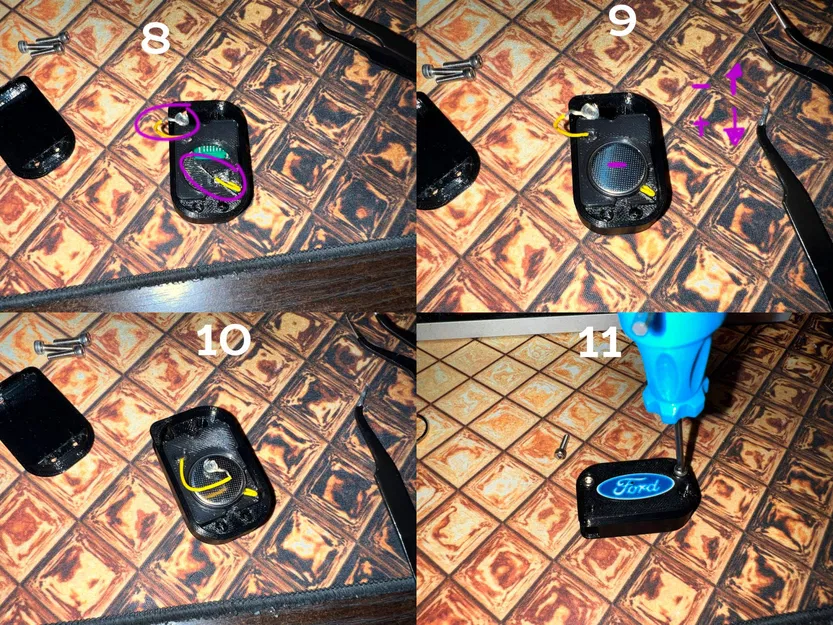

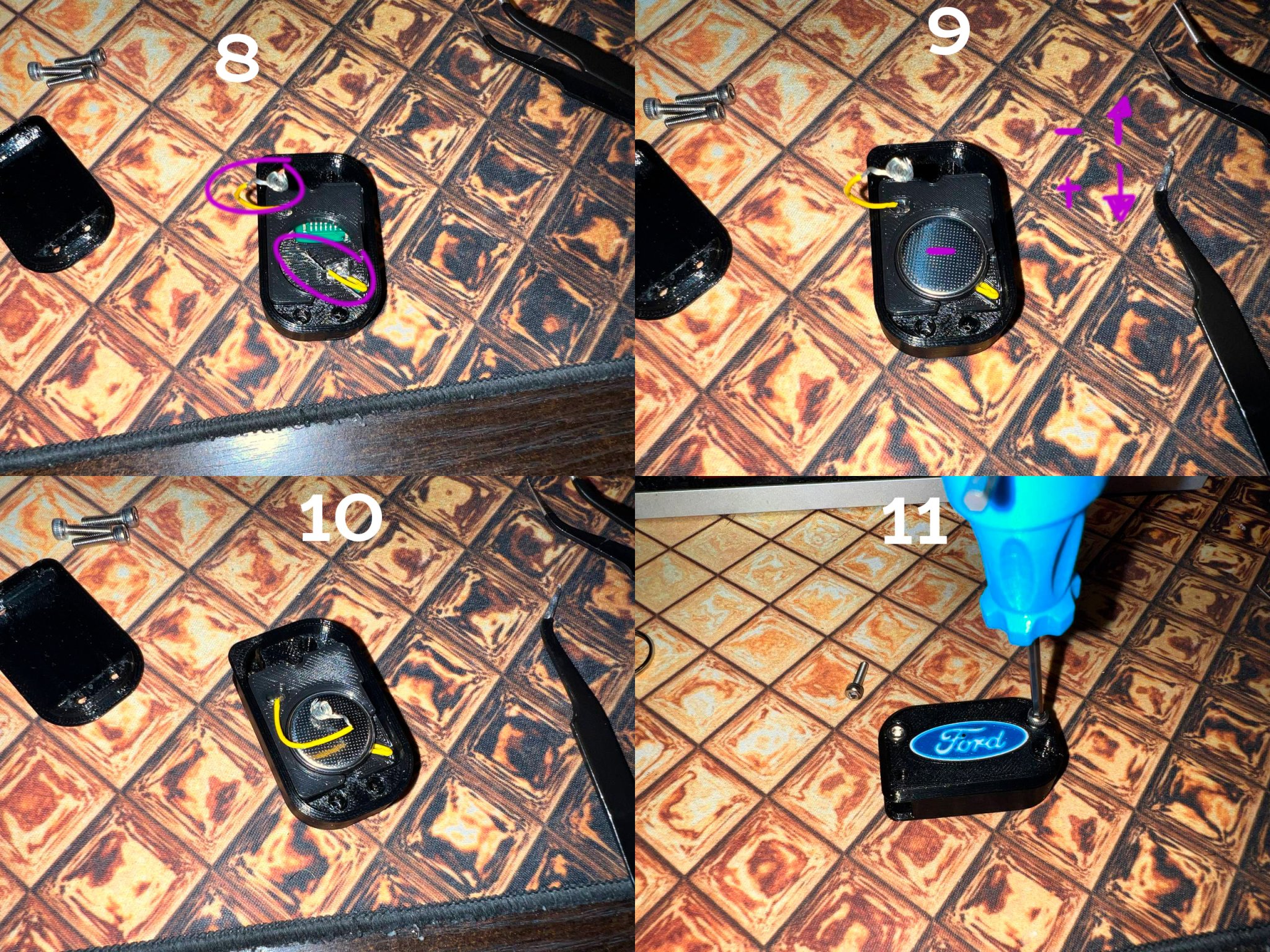

8. Xoắn các dây như trong ảnh.
9. Đặt pin, chú ý đến cực tính.
10. Đặt dây âm lên trên.
11. Đặt phần trên và đóng lại.

GHÉP NỐI/LẬP TRÌNH ĐIỀU KHIỂN TỪ XA VỚI FORD CỦA BẠN

Có hai phương pháp, bạn cần tìm phương pháp hoạt động với Ford của bạn. Của tôi là như sau.

1. Đặt chìa khóa vào ổ khóa
2. Trong vòng 6 giây, đặt chìa khóa ở vị trí 2 (II) và nhanh chóng chuyển sang 0, lặp lại 4 lần, bạn sẽ nghe thấy tiếng bíp nếu bạn làm đúng.
3. Trong vòng 10 giây, nhấn bất kỳ nút nào của điều khiển từ xa, bạn sẽ nghe thấy tiếng bíp, nếu không, điều khiển từ xa sẽ không ghép đôi, bạn cần làm điều này với tất cả các điều khiển từ xa của bạn (xem video của tôi, tôi nhấn cả hai điều khiển từ xa, và có 2 tiếng bíp).
4. Khi hoàn tất, đặt chìa khóa ở vị trí 2 (II) và nhanh chóng chuyển sang 0, điều này sẽ thoát chế độ lập trình.
