MOD extruder dây đai tròn (belt) cho Lemontron (Lemontron belt extruder MOD)

Lý do:

Mình thấy extruder zin của Lemontron hơi yếu, nên làm cái của mình cho nó khỏe hơn.

Printing:
Mid-plate và top-plate nên in theo hướng dẫn build Lemontron; bánh pully gear cần in solid, nhưng PLA là ổn.

Các phần khác:
Bạn cần một bộ extruder gear set, kèm bearing, idler và drive gear, cùng một con ốc button head 16mm (hoặc tốt hơn là làm con custom 17mm).
Ngoài ra cần dây đai tròn polyurethane round belt 2mm.

(Tùy chọn) đầu nối nhanh (quick connect fitting)

Modifications:

Cắt cả drive gear và idler gear ngay phía trên phần gear (không phải phần ăn với filament). Với idler thì nhớ canh cắt cho thẳng nhất có thể.

Để hoàn thiện pully gear, lấy idler gear đã cắt và ép nó vào pully gear đã in.
Puly gear có một mặt phẳng với miệng vào vát (beveled entrance), đó là phía để nhét idler vào. Lỗ này được thiết kế hơi nhỏ nên sẽ cần lực ép khá mạnh. Nhưng cẩn thận đừng ép quá tay hoặc làm cong phần in.

Cách làm hiệu quả nhất (theo mình) là dùng một con bulông M5, một cái đai ốc (nut) và một món để dàn lực (washer, m5 pully), rồi luồn bulông xuyên qua gear và pully. Sau đó siết đai ốc để ép gear vào dễ hơn. Cụm pully sau khi xong nên có tổng chiều cao 11–12.5mm.

Đây cũng là lúc hợp lý để làm nhám bề mặt ngoài của pully (phần tiếp xúc với round belt) để tăng độ bám.

Build:
Lắp midplate theo hướng dẫn trên trang Lemontron, nhưng bỏ con ốc bên trong dùng để bắt motor extruder, vì pully sẽ được lắp ở vị trí đó.

Sau đó lấy con ốc, lắp cả hai bearings vào, rồi thêm pully vào, nhớ để phần gear hướng lên (khi đưa ốc vào).

Nếu bạn muốn test fit thì cứ lắp tiếp, nhưng để dùng lâu dài thì mình khuyên nhỏ thêm chút thread locker vào lỗ bắt motor mount.

Tiếp theo, vặn cả cụm vào phần inner extruder motor mount và kiểm tra xem mọi thứ có quay trơn không. Có thể sẽ hơi cấn vì PLA bị ép tràn ra và đè lên bearing, nhưng nếu không cấn quá thì chạy một hồi nó sẽ tự “mòn” bớt. Còn không thì bạn có thể dũa/file bớt phần đó.

Giờ bạn lắp drive gear lên motor, nhớ canh sao cho phía có con set-screw nằm ở trên.

Giờ bạn cần tự làm vòng belt loop. Trước tiên phải đo chiều dài cần thiết. Mình thấy làm vòng hơi lỏng quấn quanh trục motor và cái filament gear đã lắp (không phải pully, mà là gear nằm trên pully) sẽ ra đúng chiều dài. Nhưng cái này có thể thay đổi tùy độ co giãn của round belt bạn dùng.

Lưu ý:
Bạn vẫn cần có lực căng nhất định, nếu không belt sẽ trượt khi sử dụng và extruder sẽ không chạy ổn.

Cách hàn (weld) dây belt:

Kiếm một vật kim loại phẳng (tốt nhất là đồ bạn không ngại bị dơ/hư) và một cái đèn khò hoặc bật lửa (đèn khò sẽ tốt hơn, loại nhỏ trong bếp cũng được).

Bạn nên cố định miếng kim loại ở đâu đó cho nó dựng đứng theo phương dọc, rồi làm nóng bằng cách bạn chọn. Nóng càng cao càng tốt, nếu làm nó đỏ lên được thì càng ngon.

Sau đó, cầm mỗi đầu dây một bên, nhẹ nhàng áp hai đầu dây vào hai phía đối diện của miếng kim loại. Khi nó chảy hoàn toàn (1–2 giây) thì nhanh tay ép hai đầu lại với nhau. Phải làm cực nhanh, có thể cần thử vài lần mới quen. Mục tiêu là mối nối sạch, chắc, và gồ lên ít nhất có thể (gồ nhẹ cũng không sao, khi kéo căng ra sẽ bớt nhiều).

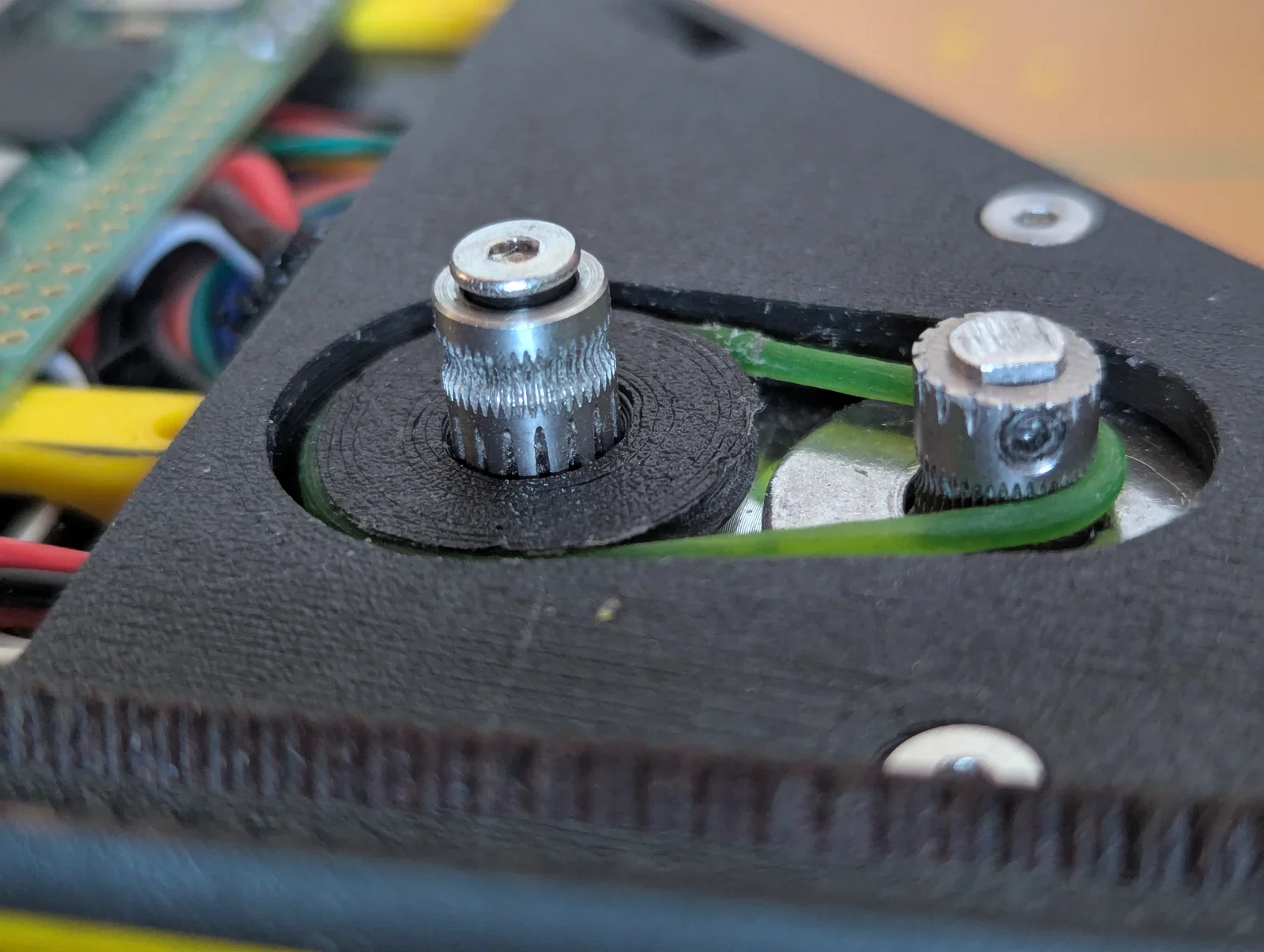

Cuối cùng, căng dây belt qua drive gear và pully, lắp top-plate (nhưng trước đó lắp quick connect fitting nếu bạn muốn).

Bạn sẽ cần calibrate e-steps cho extruder mới; của mình khoảng ~9, bạn có thể lấy đó làm điểm bắt đầu nhưng sẽ còn tùy.
