Hộp gắn RP2040, OLED và i2c mount
Hộp chứa RP2040 zero với màn hình OLED 0.93", nút bấm và cổng JST SM cho cảm biến i2c 4 pin gắn ngoài. In PLA không cần supports; các linh kiện được cố định khi bắt vít phần đáy. Có đế gắn K40 và đế universal 2 điểm.
Mô tả

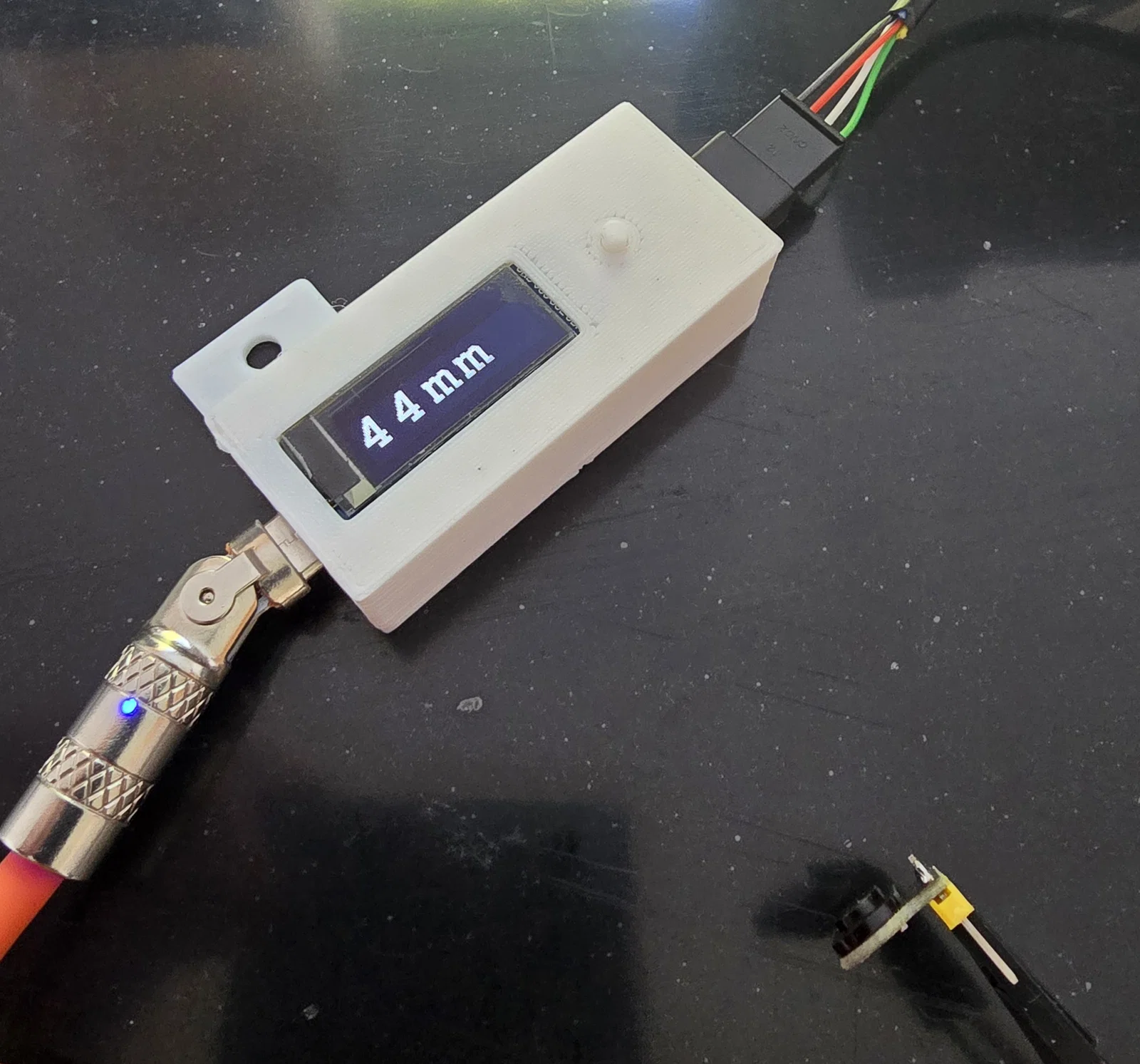

Ban đầu mình làm cái hộp này để có thể gắn cảm biến TOF lên máy laser K40+ (hỗ trợ canh focus), nhưng TOF không đủ chính xác cho mục đích này.
Đây là một cái hộp để chứa RP2040 kèm màn hình, một nút bấm và một cảm biến i2c gắn ngoài. Ứng dụng thì nhiều lắm, ít nhất cũng có thể dùng như một bộ tester cho thiết bị i2c :)
In bằng PLA, không cần supports. Board, màn hình và nút bấm được giữ cố định nhờ phần đáy khi bạn bắt vít đáy vào thân hộp.

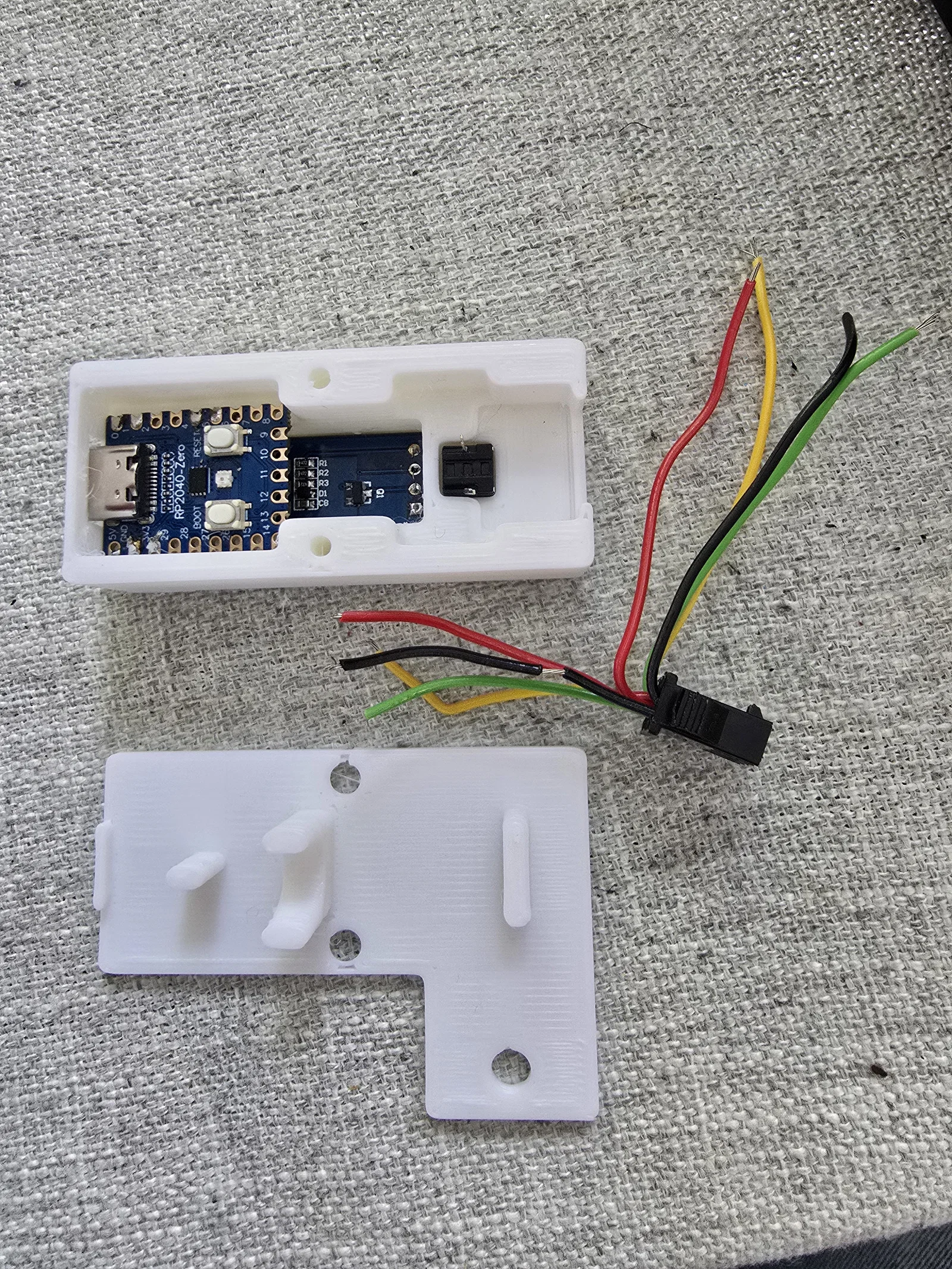

Mình có kèm theo phần đế để gắn lên K40, ngoài ra còn có một đế “universal” hơn với hai điểm bắt vít. Hy vọng nhìn là hiểu cách ráp, nhưng cũng có một hình chụp các phần nằm trong hộp trước khi đi dây.
Nút bấm dùng loại push button gắn PCB (pcb mount).
