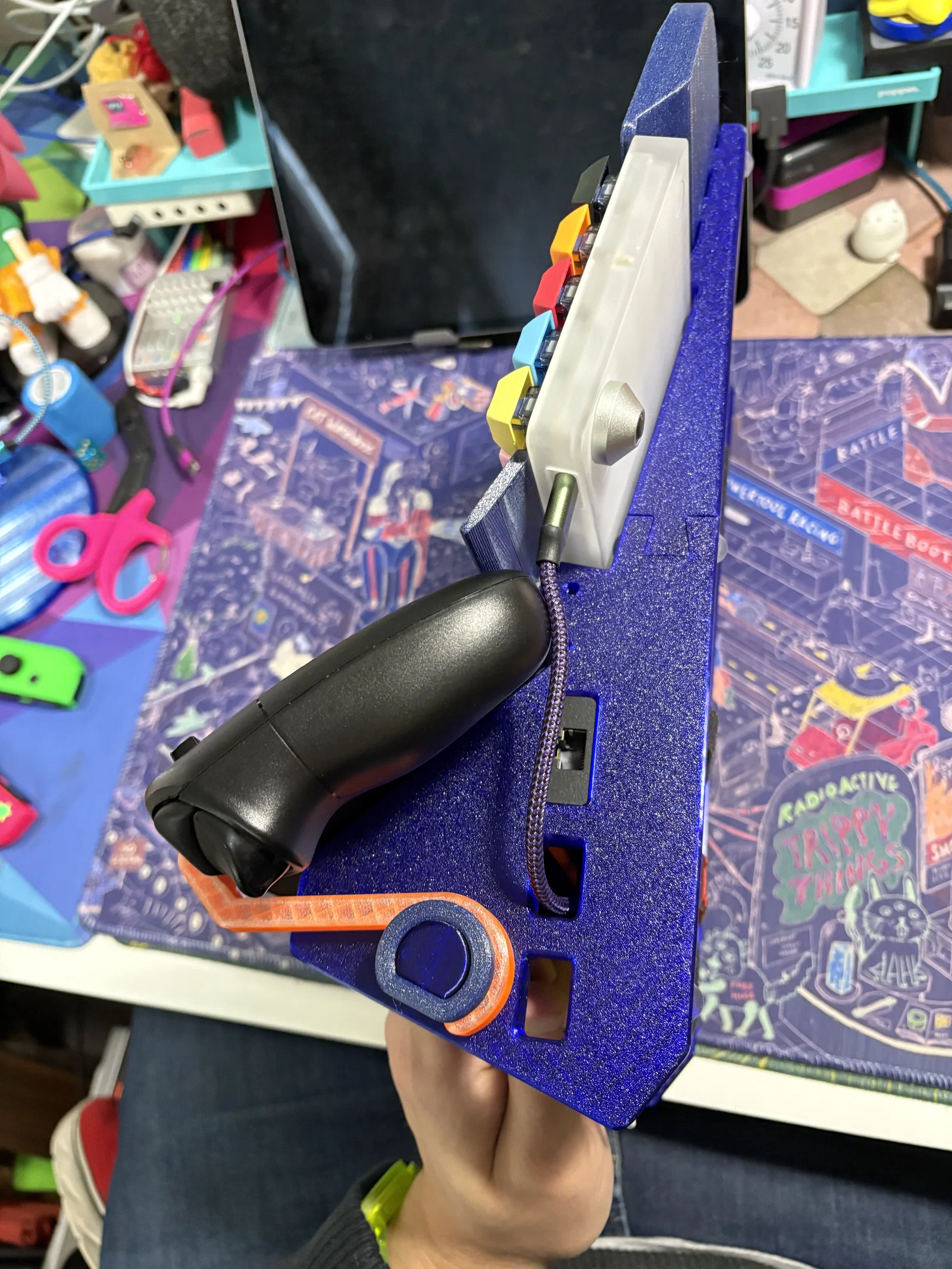

Cyber Steam Deck cho bàn phím YMDK ID75

Đây là bản tiếp theo của dự án Steam Deck Cyberdeck trước của mình, dùng cho bàn phím và USB Hub khác:

Dự án này cần:

• nút chặn tủ dạng vòm có keo dán (adhesive dome cabinet stoppers)

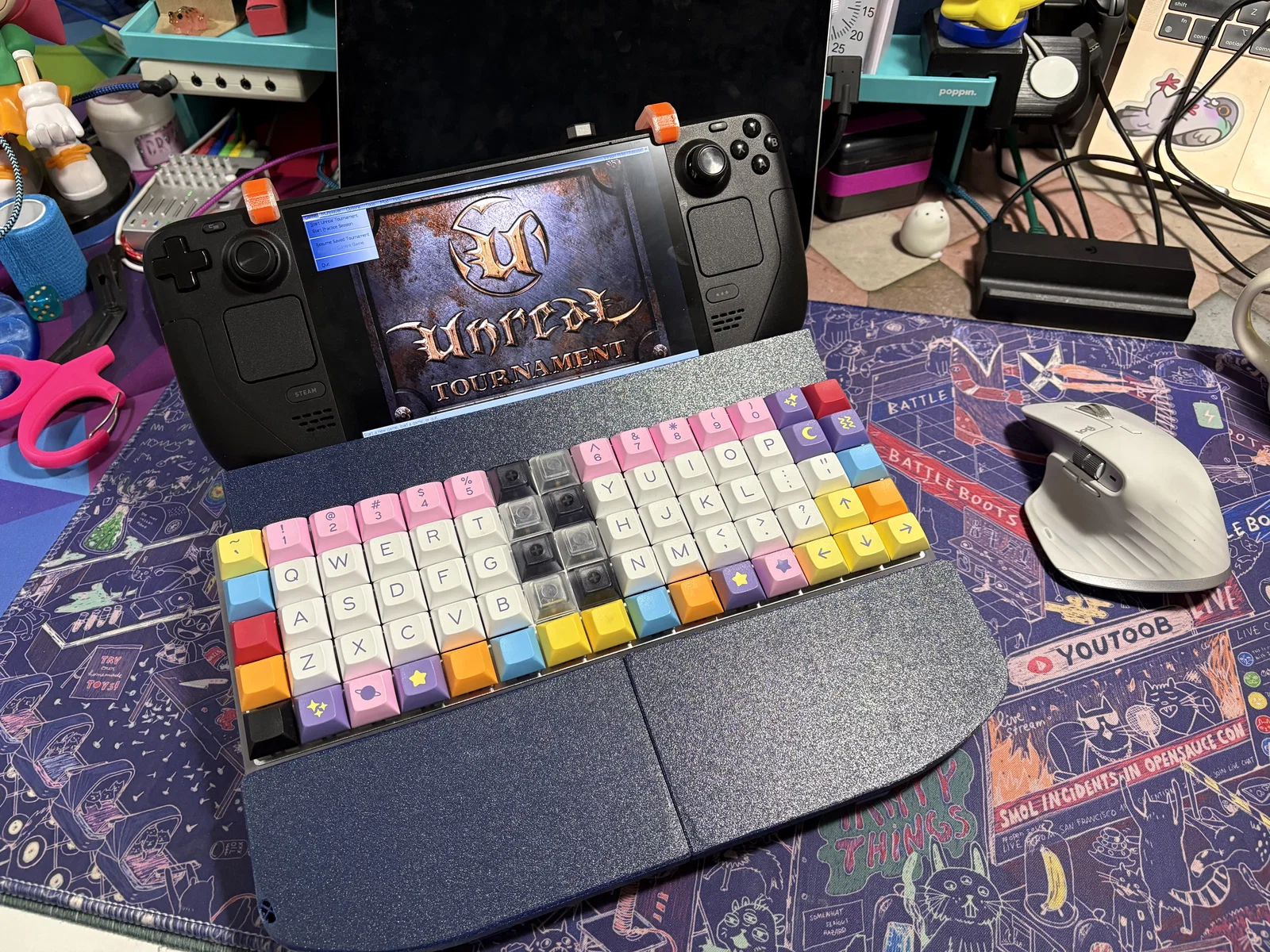

• một bàn phím YMDK ID75 (mình đo theo case polycarbonate, độ sâu khoảng 107mm)
• và một “UGREEN Revodok Pro 6 in 1 USB C Hub Gigabit Ethernet Adapter”.

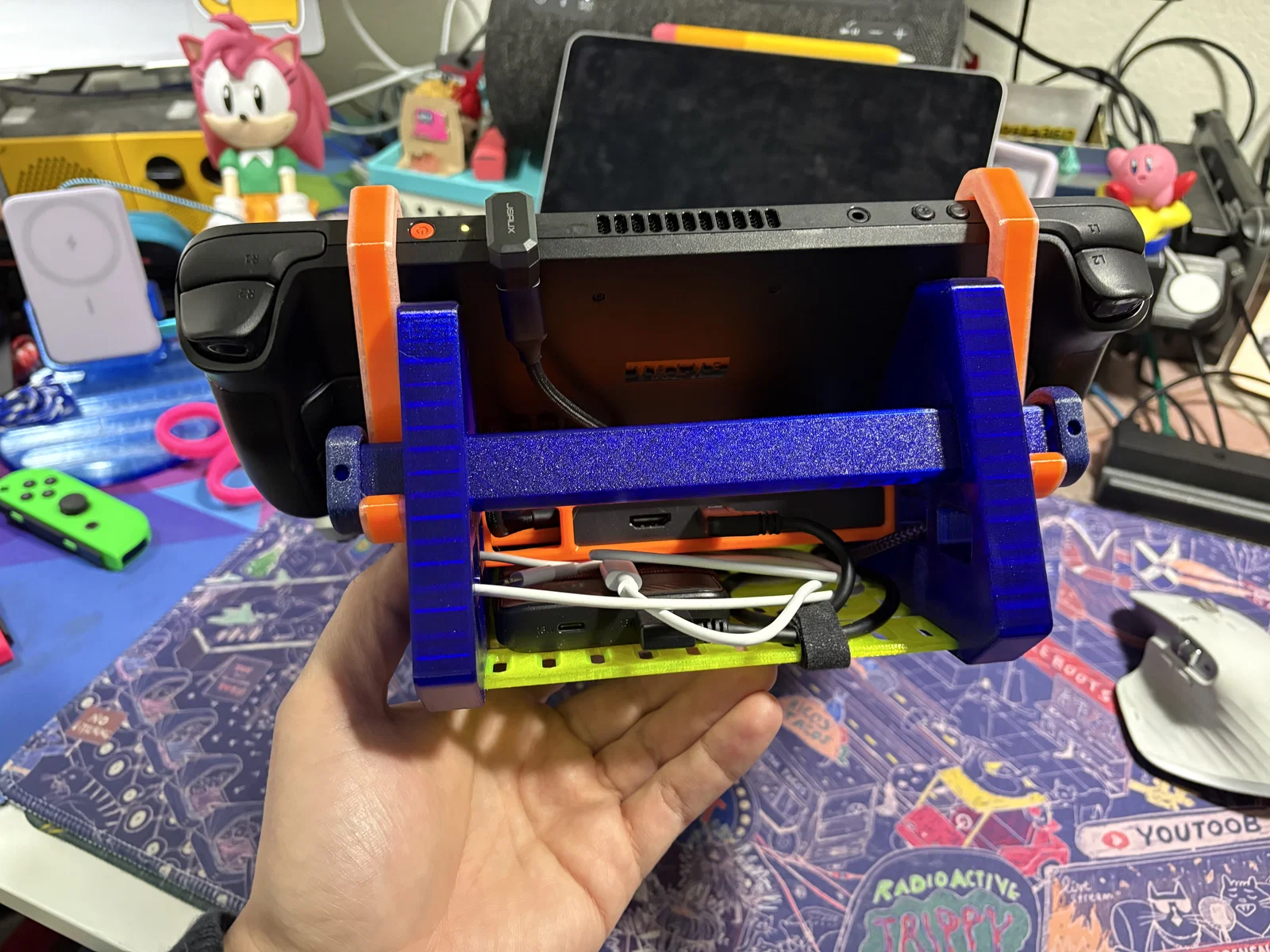

• Tùy chọn: có khoảng 20mm chiều cao bên dưới hub để cố định một USB power bank.

Mình in bộ này bằng PETG, và đã sắp xếp file project đi kèm để hỗ trợ in theo phối màu như hình chụp.

Các chi tiết lớn không vừa khay in 210x250 sẽ được tách ra bằng mộng dovetail bo góc (filleted dovetail) và được cố định bằng chốt (pin). Có kèm tool đóng chốt (pin-setting tools) dạng tùy chọn vì dung sai máy in của bạn có thể khá khít.

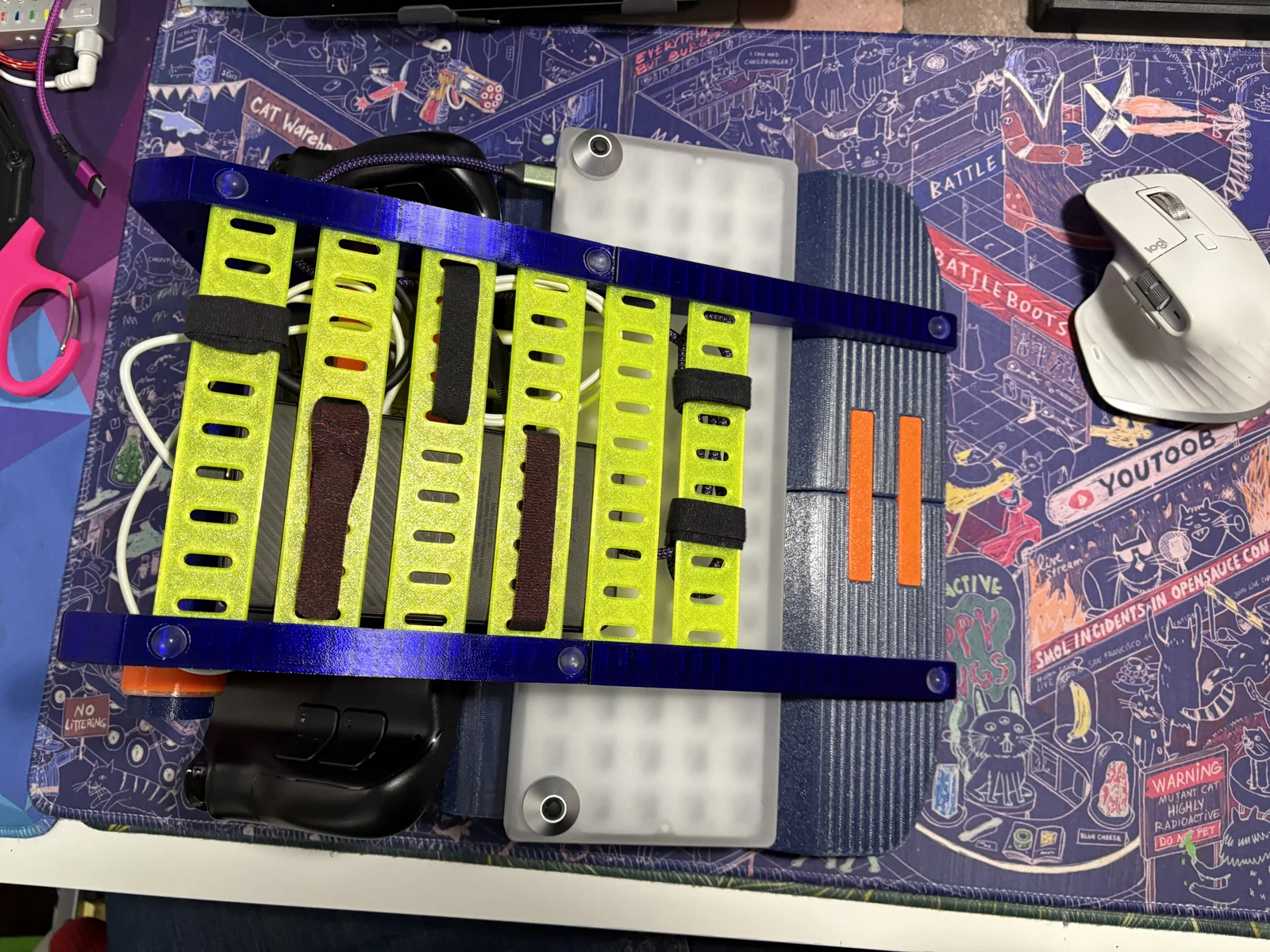

Tấm giữa (mid plate) là chi tiết dài nhất, nhưng vẫn vừa khay in i3, Mk4 khi đặt chéo ở góc 40º.

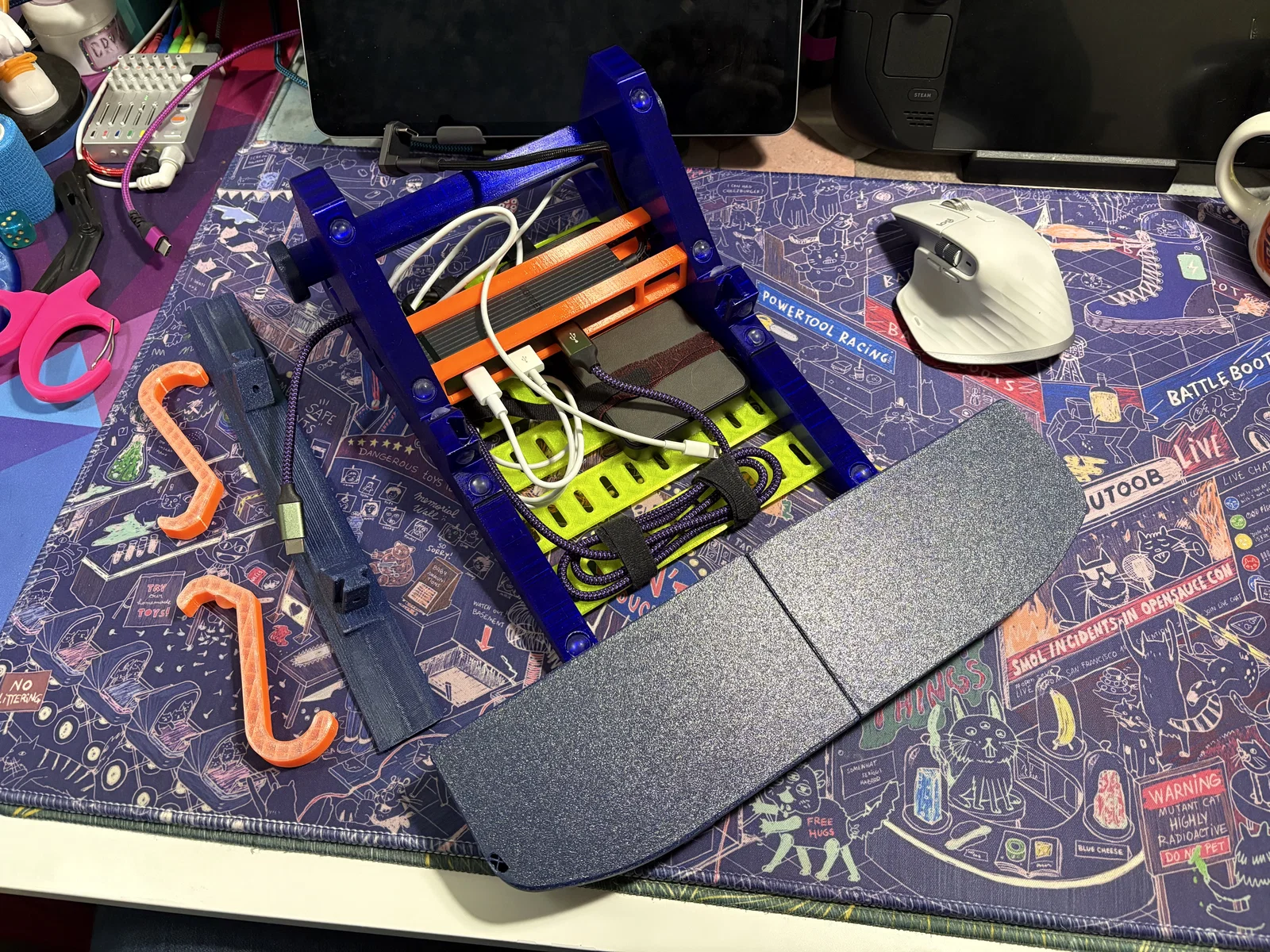

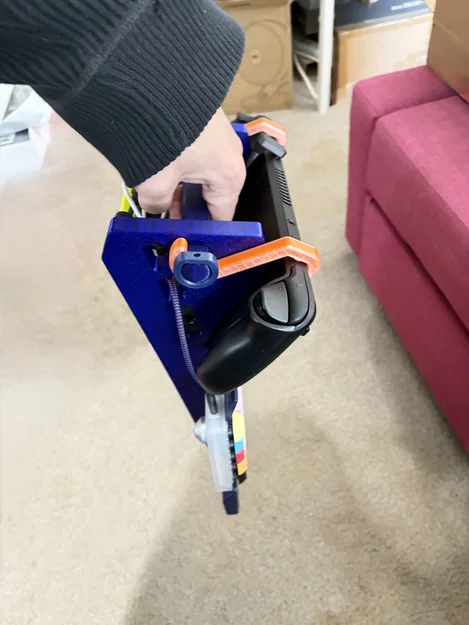

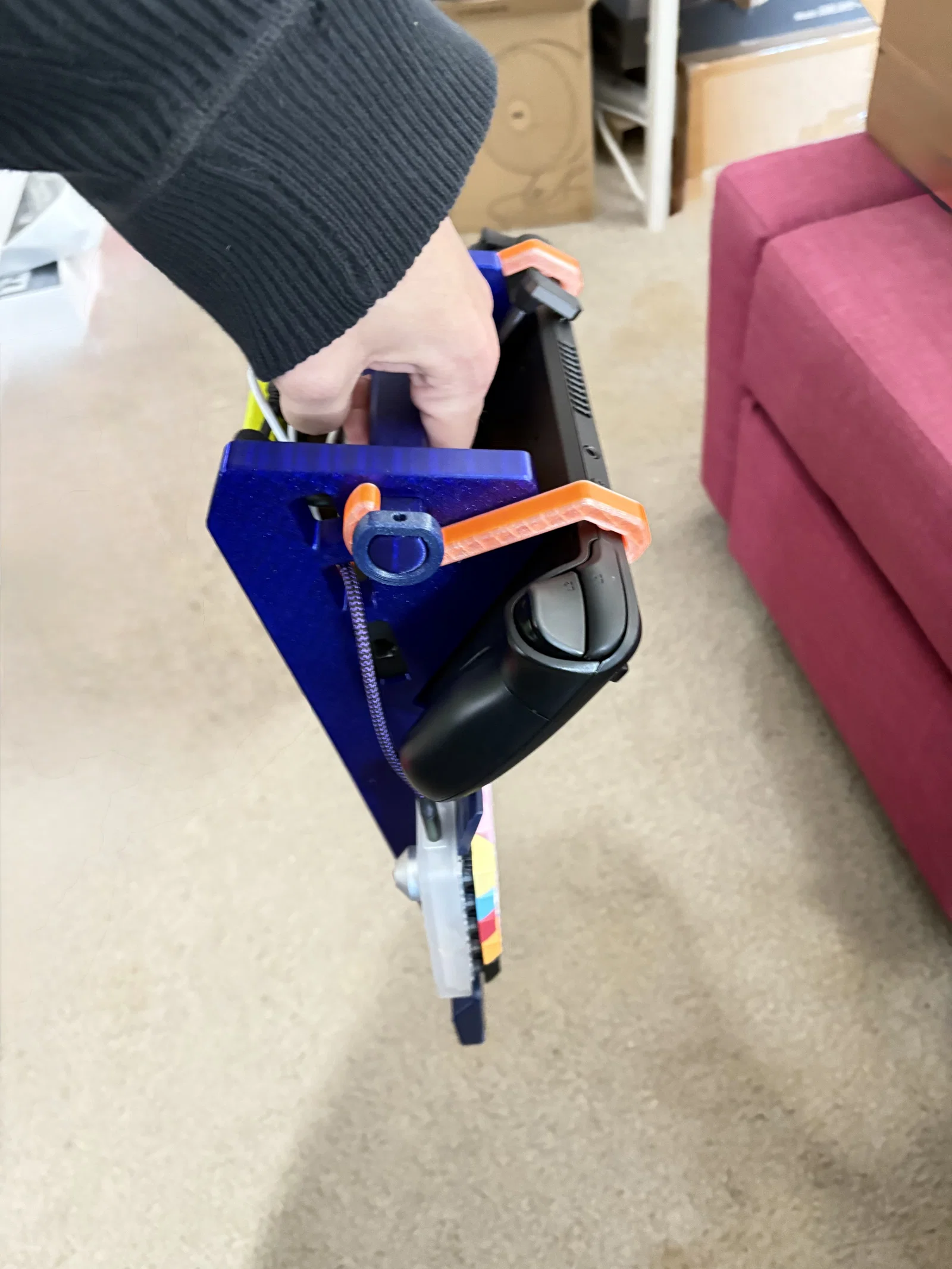

Lưu ý: Như trong hình, mình chưa đóng chốt cho phần nắp tay cầm (handle caps) hoặc tấm giữa (mid plate) để tiện prototype và tháo lắp lại. Trên bản in của mình, các phần này có vẻ vẫn ổn chủ yếu nhờ lắp ma sát (friction fit)…

Nhưng bạn nên cân nhắc đóng chốt các phần này để lắp ráp chắc chắn và lâu dài hơn.

Beta: Có cung cấp tool tùy chọn để lắp các phần này, vì có thể làm bẹp hoặc xơ chốt (pins) nếu chi tiết của bạn in ra với dung sai chặt hơn. In các tool này với số perimeter và infill cao hơn mặc định; mình khuyến nghị tối thiểu 3 perimeters và 50% infill.

Thiết kế bằng OnShape (non-commercial license).
