Case cho NVIDIA Jetson Orin Dev Kit (enclosure 2 phần gọn nhẹ)

Dựa trên một hướng thiết kế trước đó cho Raspberry Pi 4 (xem ), đây là một mẫu enclosure/case 2 phần khác, nay được canh kích thước cho NVIDIA Jetson Orin dev kit.

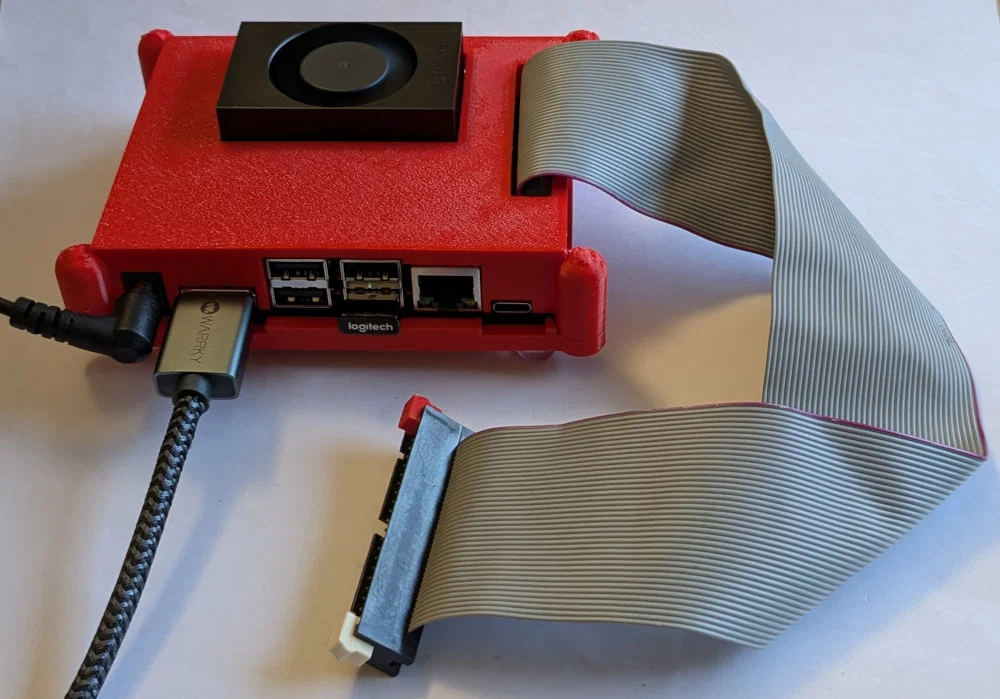

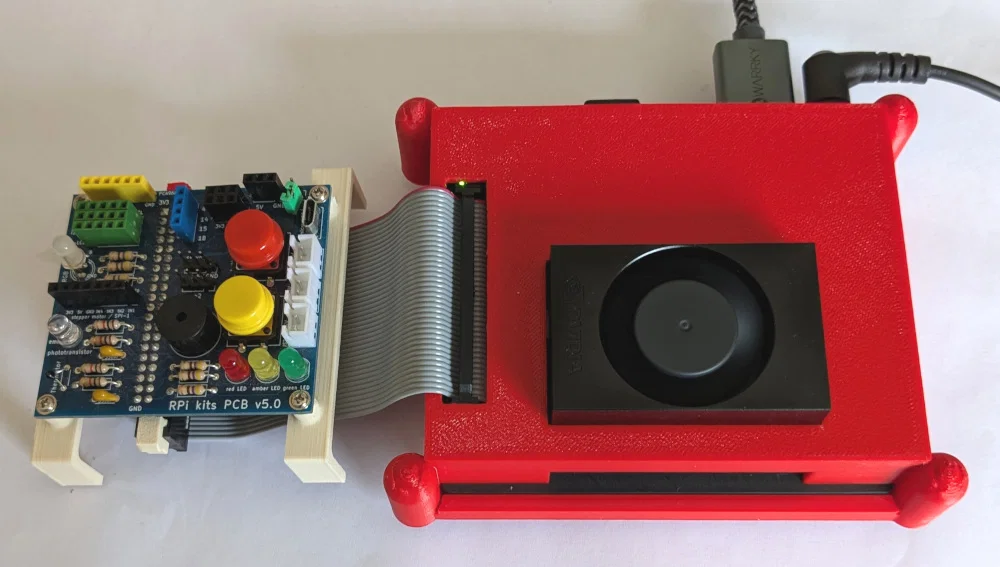

Thiết kế được làm gọn nhất có thể, đảm bảo luồng gió tốt qua quạt tản nhiệt là linh kiện tiêu chuẩn đi kèm dev kit, đồng thời vẫn cho phép truy cập hầu hết các cổng/đầu nối sẵn có của thiết bị. Đặc biệt có một ô mở dạng bấm bật (snap-out) cho đầu nối GPIO 40-pin, cho phép dùng cáp ribbon để dễ dàng tiếp cận các chân GPIO.

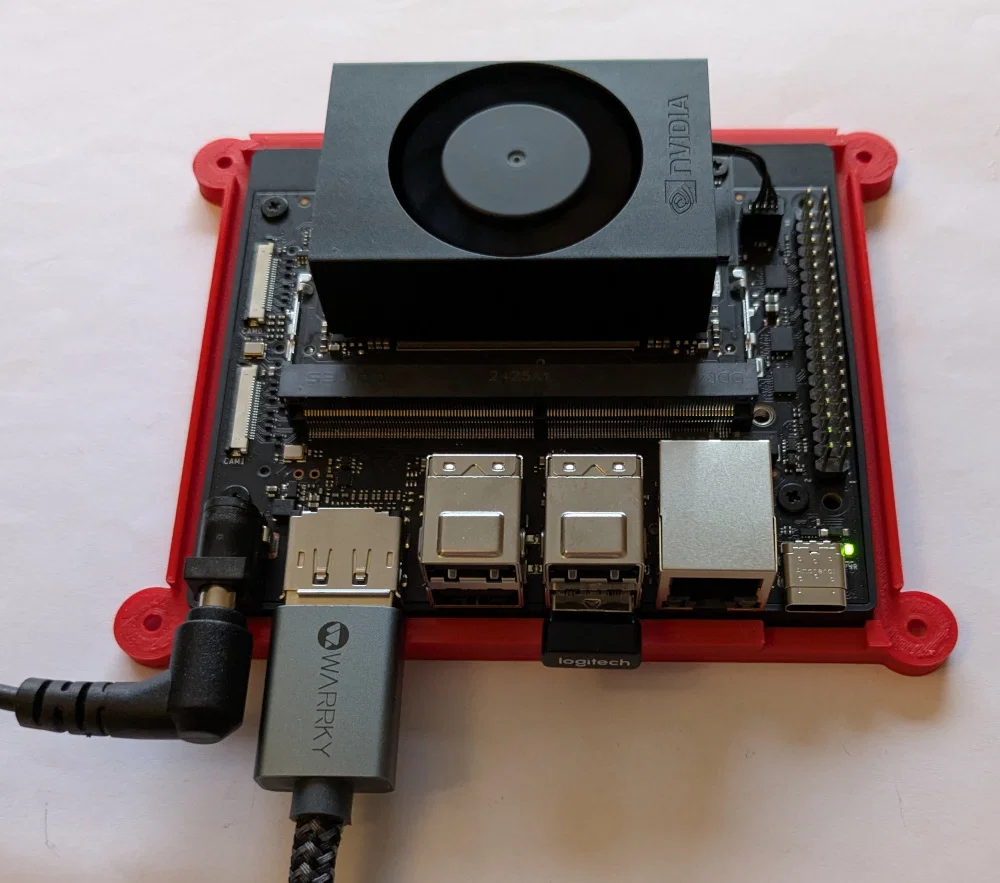

Dùng vít M3 đầu dù (pan head) dài 8mm để “tự taro” khi bắt nắp case vào phần đế, kẹp chặt cụm dev kit ở giữa.

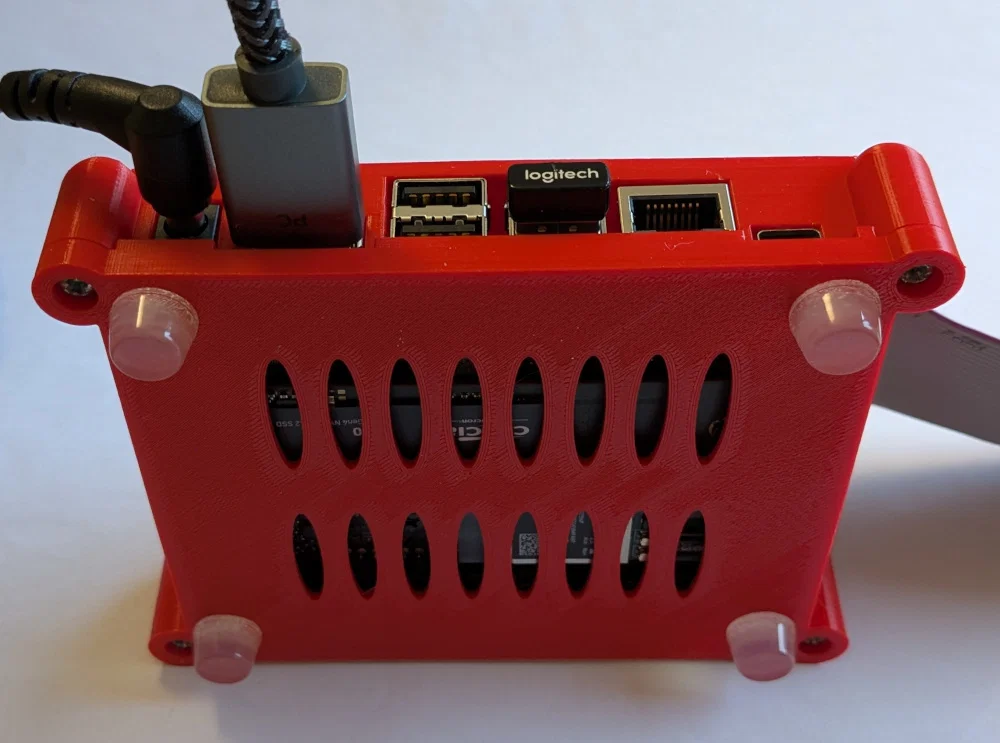

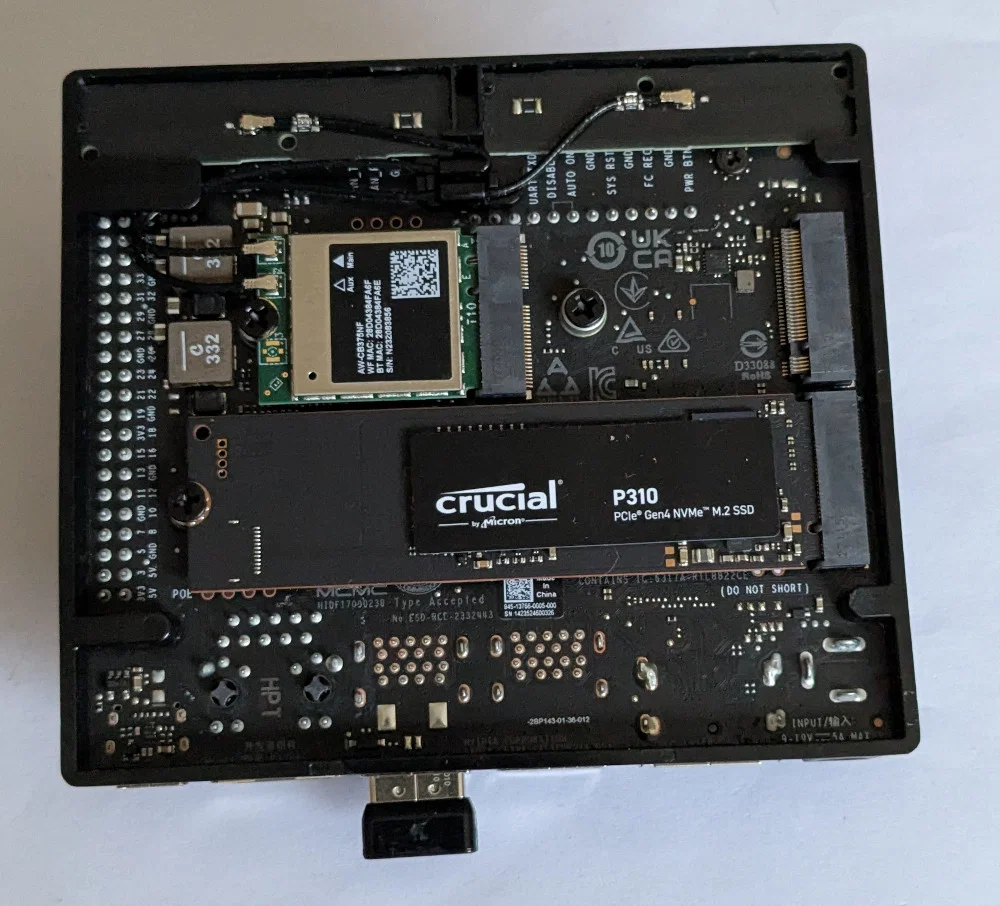

Dán các chân đế (feet) tự dính để nâng case lên khỏi mặt bàn, giúp không khí mát hút vào từ phía dưới. Phần đáy case có các khe thoáng, điều này особенно quan trọng vì bản lắp này có gắn SSD NVME 1TB.

Có thêm chi tiết về bối cảnh sử dụng tại trang này.

Tất cả chi tiết đều in bằng PLA 1.75mm và layer height 0.15mm. Thông số in cho từng chi tiết (in trên i3 Mk3) được liệt kê trong bảng dưới đây.

component file name/description

brim (mm)

support

filament
length (m)

print time
(i3 Mk3)

_orinbase04.stl: đế case

none

none

8.98

2h 41m

_orin_lid03roty180.stl: nắp case

none

support boxes for the corners

12.58

4h 23m
