Thước đo kích thước cho trò chơi LUNAR của Black Site Studios

Một thước đo có thể in được để sao chép phần đục lỗ bằng bìa cứng có trong hộp khởi động LUNAR. Các cạnh được định kích thước là 8, 4, 2 và 1 inch.

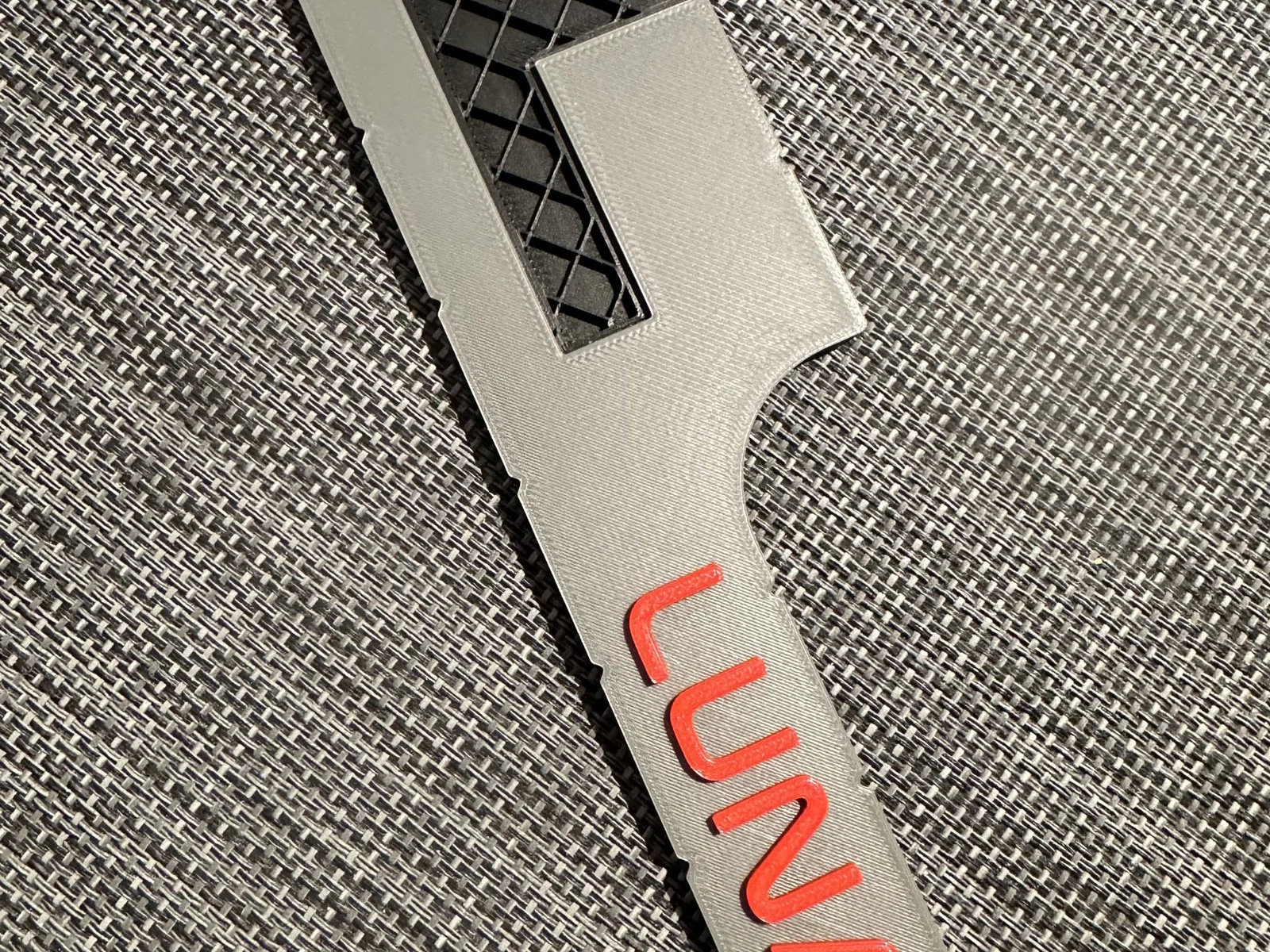

Tôi đã tạo một phần lồi để sao chép thiết kế nghệ thuật của bản gốc.

Rất khuyên bạn nên cắt bằng eSlicer.

eSlicer sẽ tự động nhận diện văn bản và nên tạo các mục thay đổi màu gcode ở các mức độ chính xác nếu bạn yêu cầu. Bạn có thể điều chỉnh theo ý muốn hoặc in một màu duy nhất và tự tay sơn văn bản.

Gauge STL có thể được in như hiện tại hoặc xem bên dưới nếu bạn muốn cấu hình phần lấp đầy lộ ra cho phần lồi.

Thay vì tự tay mô hình hóa mẫu lưới, tôi để slicer làm việc bằng cách tạo một bộ điều chỉnh cho hình chữ L, điều này loại bỏ các lớp trên cùng. Điều này cũng cho phép bạn thay đổi phần lấp đầy thành bất kỳ mẫu và mật độ nào.

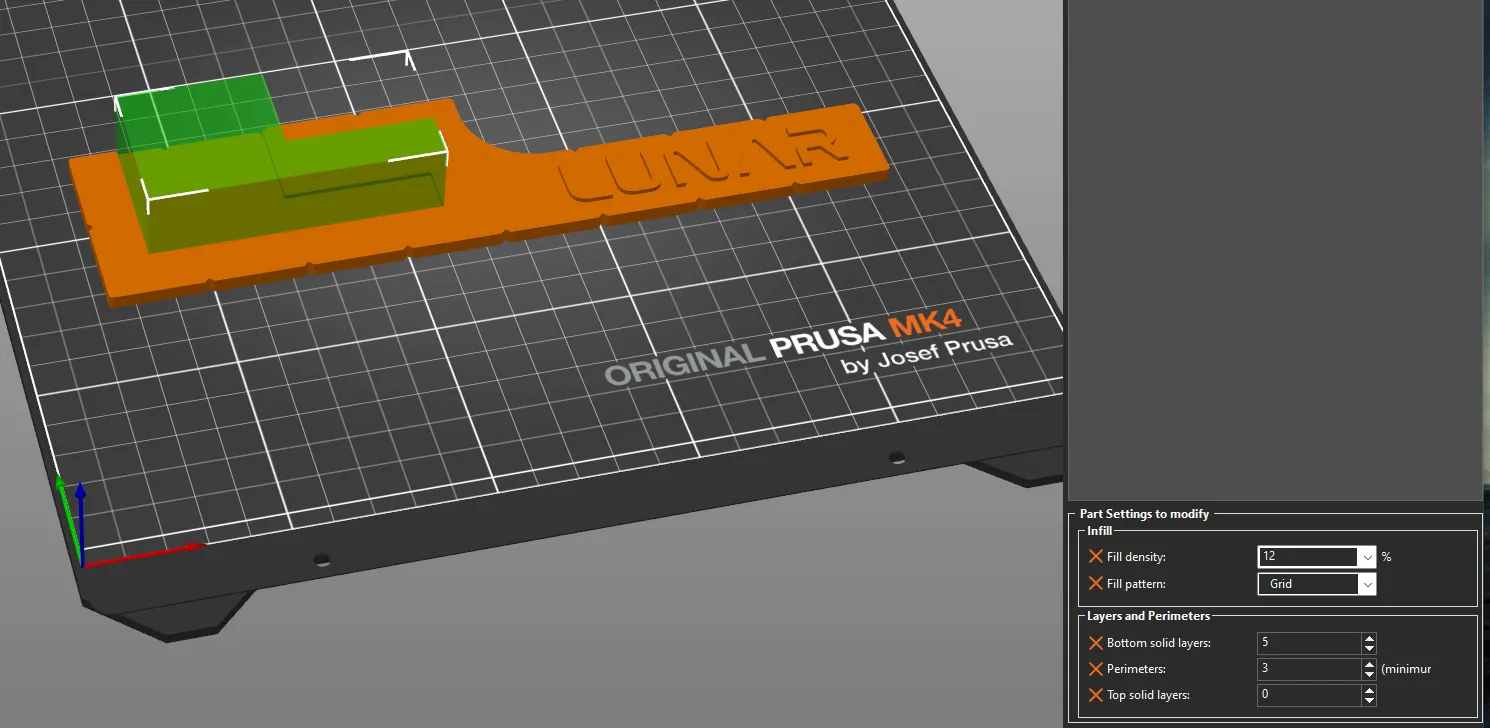

Bạn có thể tạo bộ điều chỉnh một cách thủ công bằng cách nhấp chuột phải - “thêm bộ điều chỉnh” - tải và sau đó nhập Gauge-modifier.stl. Đặt bộ điều chỉnh lên phần lồi, nhấp chuột phải, chọn các lớp và đường viền, sau đó điều chỉnh theo ý muốn. Tôi đã sử dụng 3 đường viền cho phần lồi và không có lớp trên cùng với phần lấp đầy lưới.

Ngoài ra, tôi đã cung cấp một tệp m3f bao gồm bộ điều chỉnh đã được định vị trước. Chỉ cần tải và điều chỉnh cài đặt theo nhu cầu.
