Adapter GoPro 5 sang C-Mount / Mặt trước (Front plate)

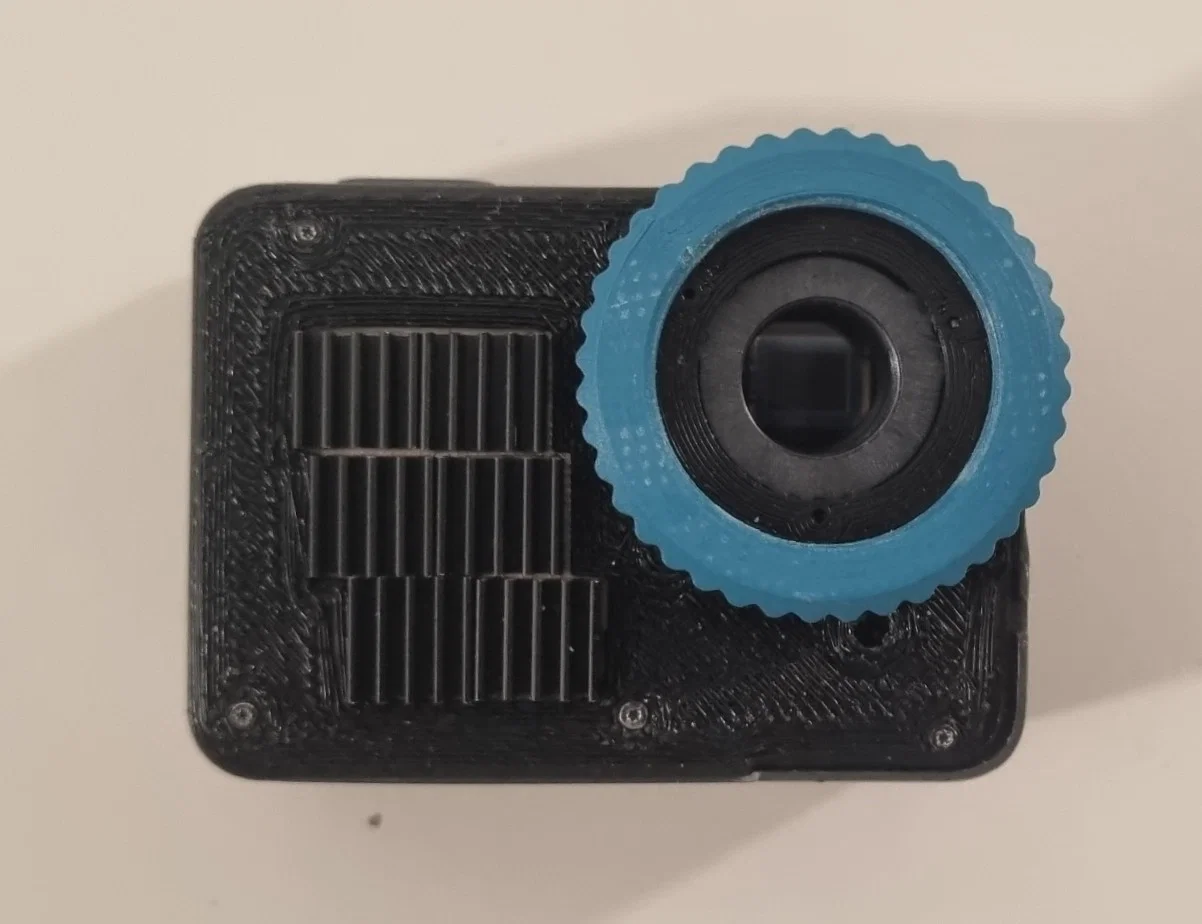

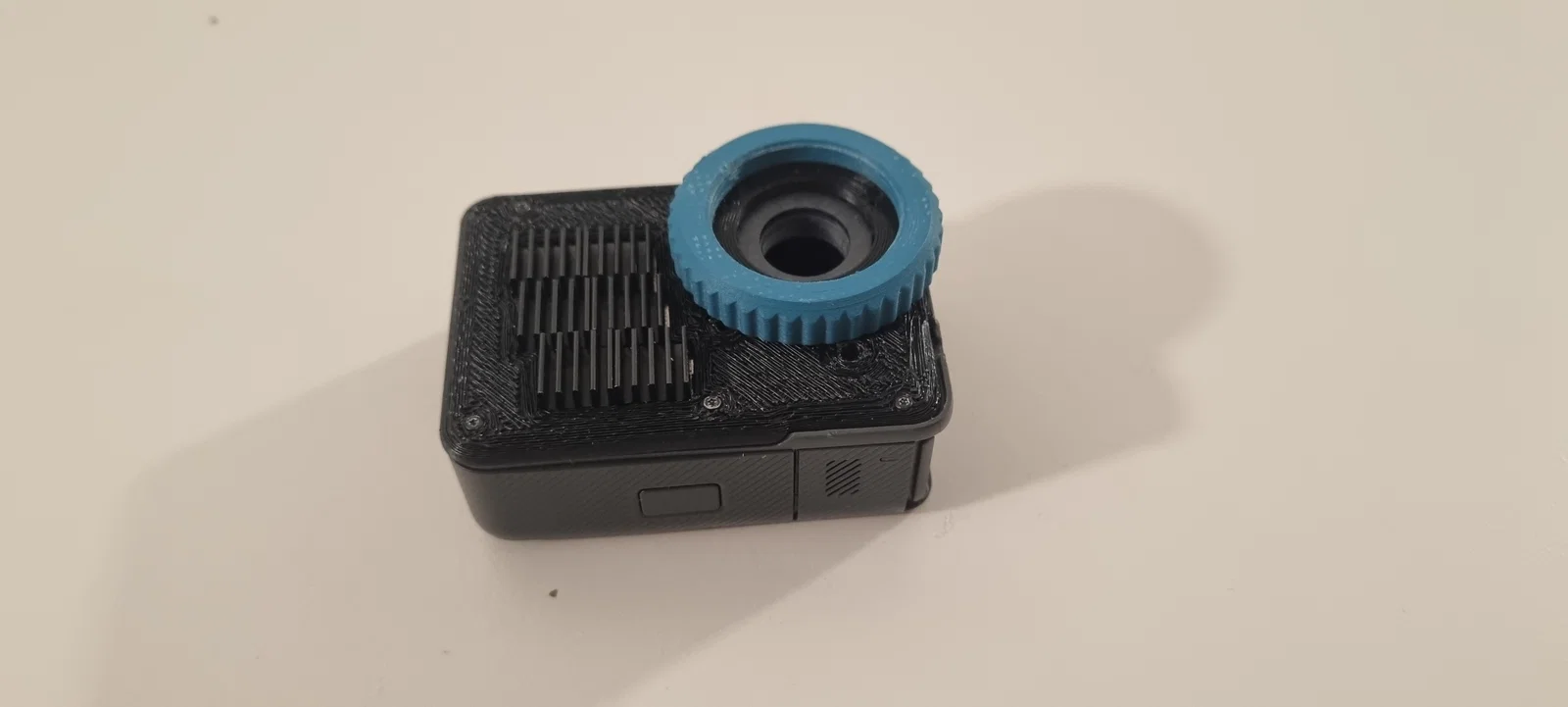

Đây là bản mod thay mặt trước (front plate) giúp GoPro 5 dùng được ống kính C-Mount.

Những gì bạn cần:

• Tháo mặt trước zin của GoPro
• Lắp mặt trước in 3D vào
• Gắn heatsink (VRM heatsink 8.8mm x 8.8mm). Bạn sẽ cần 6 cái
• C-Mount adapter được in riêng. Thiết kế như vậy để bạn có thể tự dựng bất kỳ adapter nào bạn muốn. File Fusion đã được đính kèm.

Thiết lập in (Print settings):

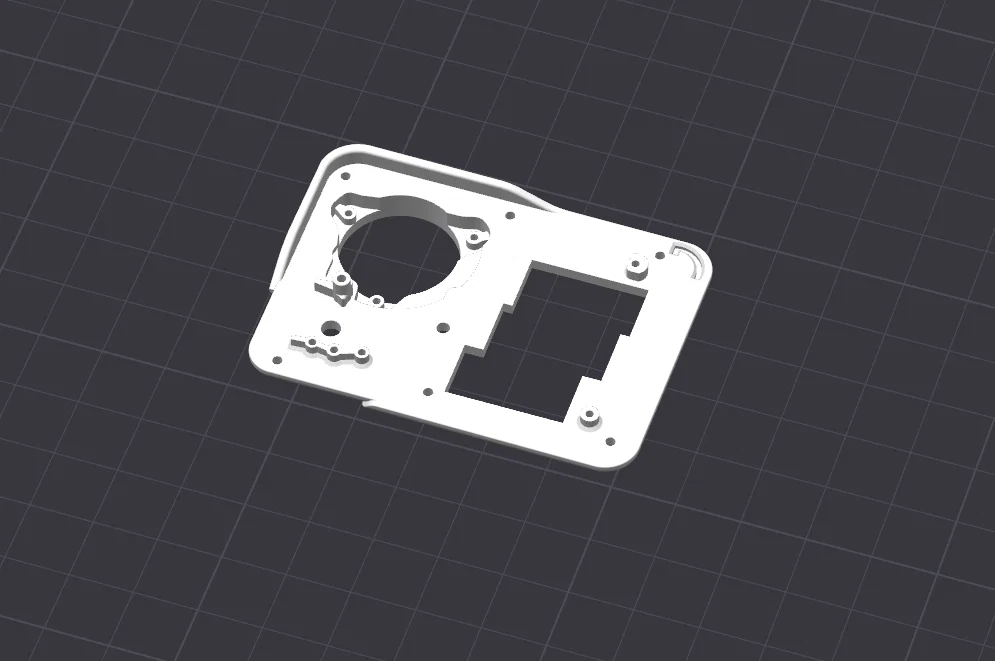

• In theo đúng hướng như hình minh hoạ và dùng supports
• Layer height dưới 0.16mm chạy khá ổn. 0.2mm thì không lên đủ chi tiết. 0.12mm là mức đẹp.

Lưu ý:

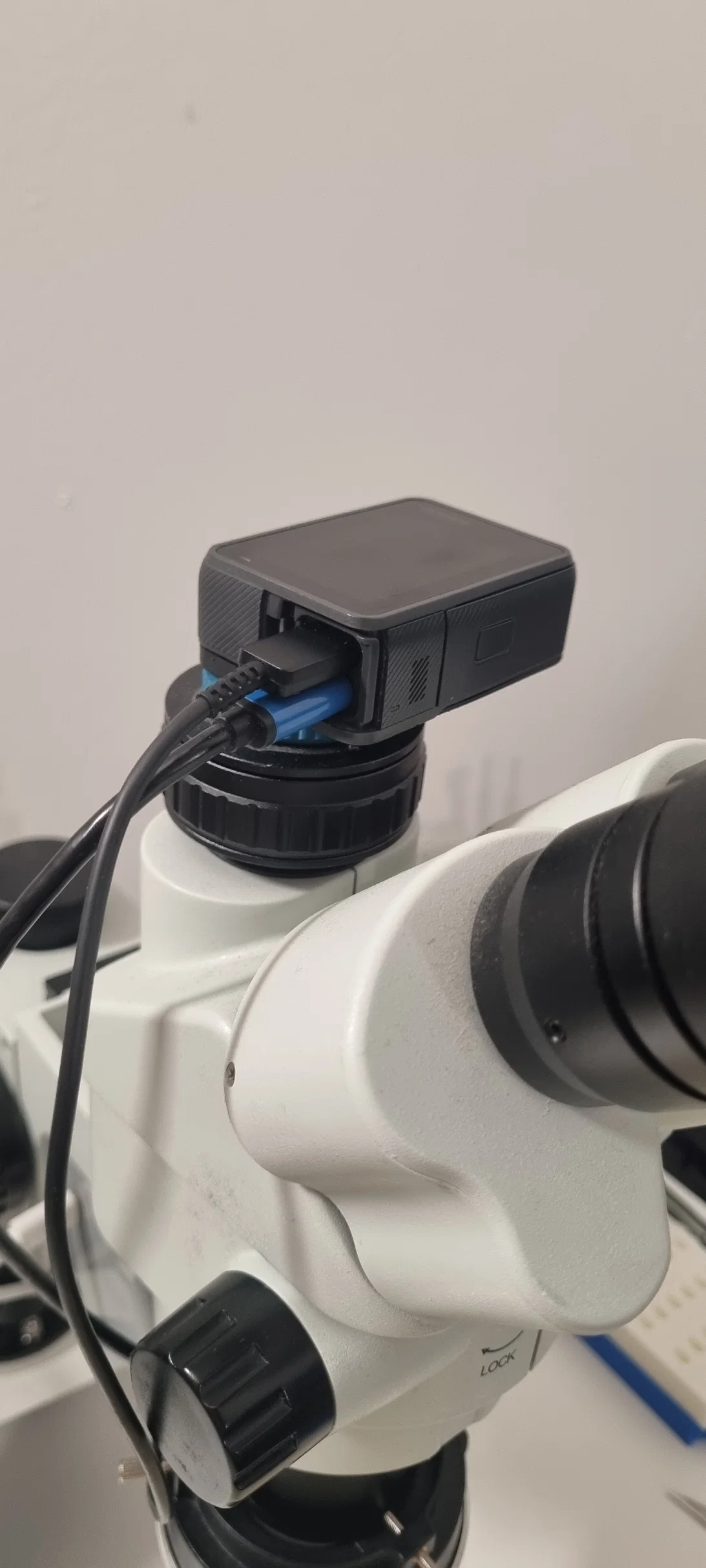

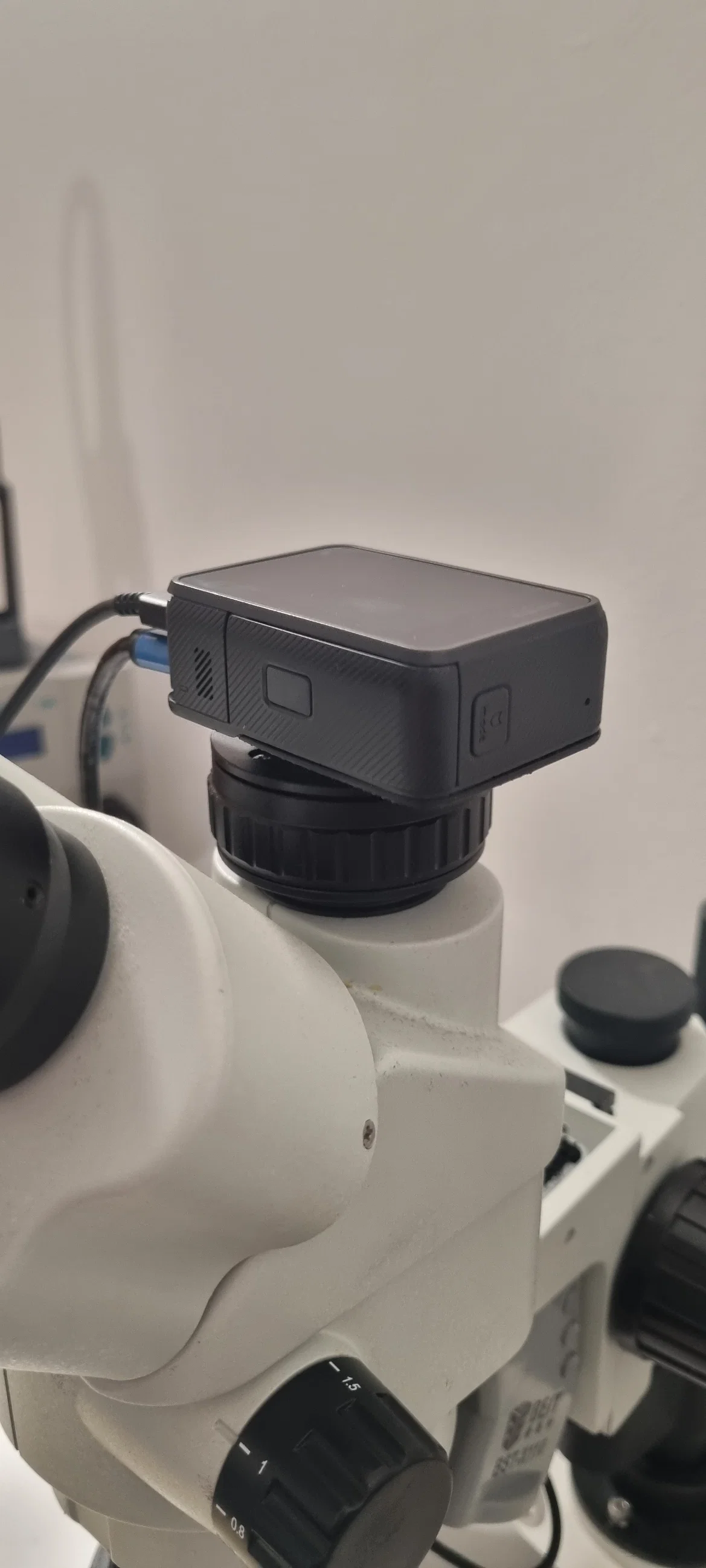

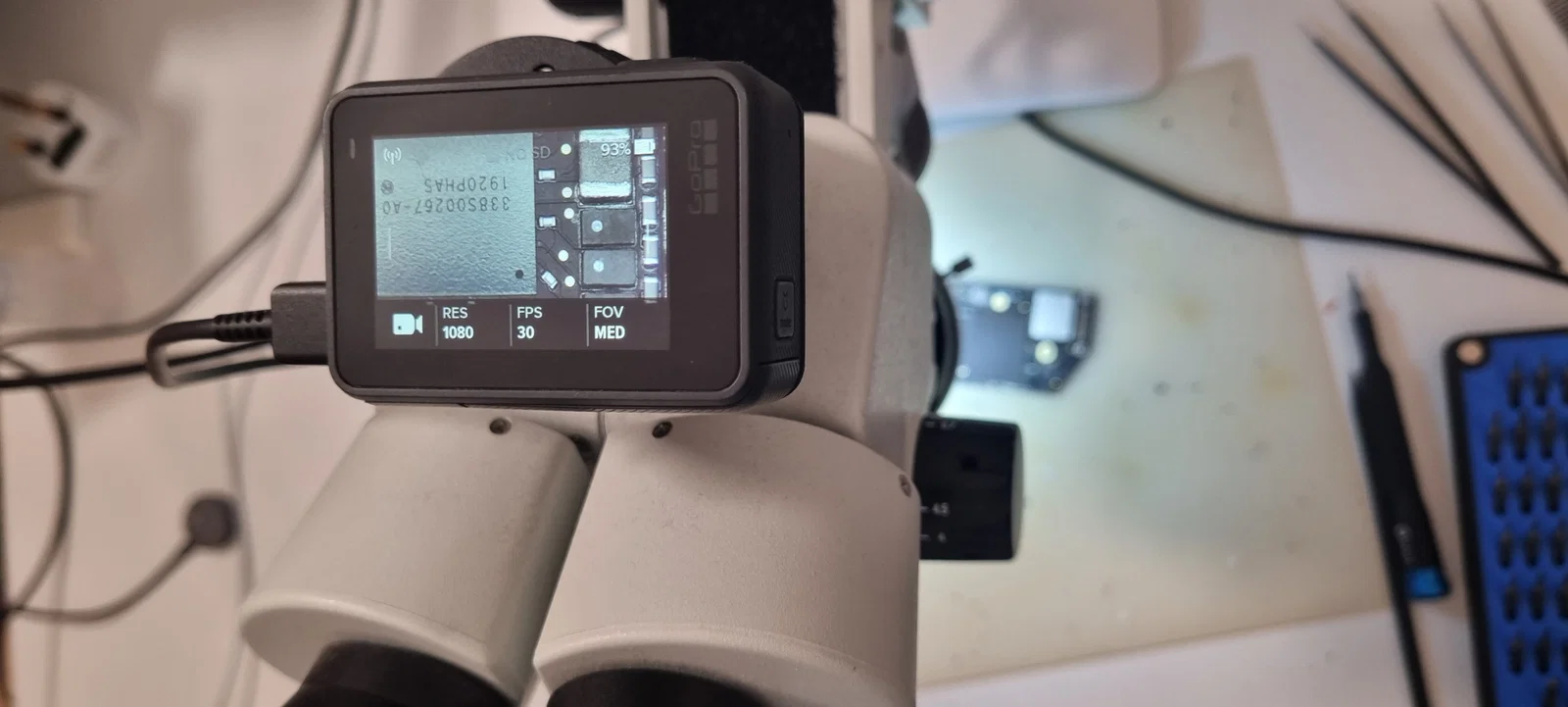

• Vì mình tháo tấm kim loại mặt trước (vốn cũng đóng vai trò như heatsink), tuỳ điều kiện mà GoPro có thể bị quá nhiệt nhanh hơn bình thường. Với setup mình đang dùng làm camera kính hiển vi, máy quay 2K được khoảng 40 phút trước khi lên 77+ độ và tự tắt. Tuỳ nhiệt độ phòng mà có thể nhanh hoặc chậm hơn.
• Mình có test không dùng heatsink và dùng mặt trước nhựa che kín hoàn toàn thì kết quả không ổn định. Trung bình sẽ quá nhiệt trong khoảng 15–30 phút. Heatsink VRM chắc chắn giúp rất nhiều.
