Hệ thống lọc enclosure HEPA + activated carbon | IKEA PLATSA Build

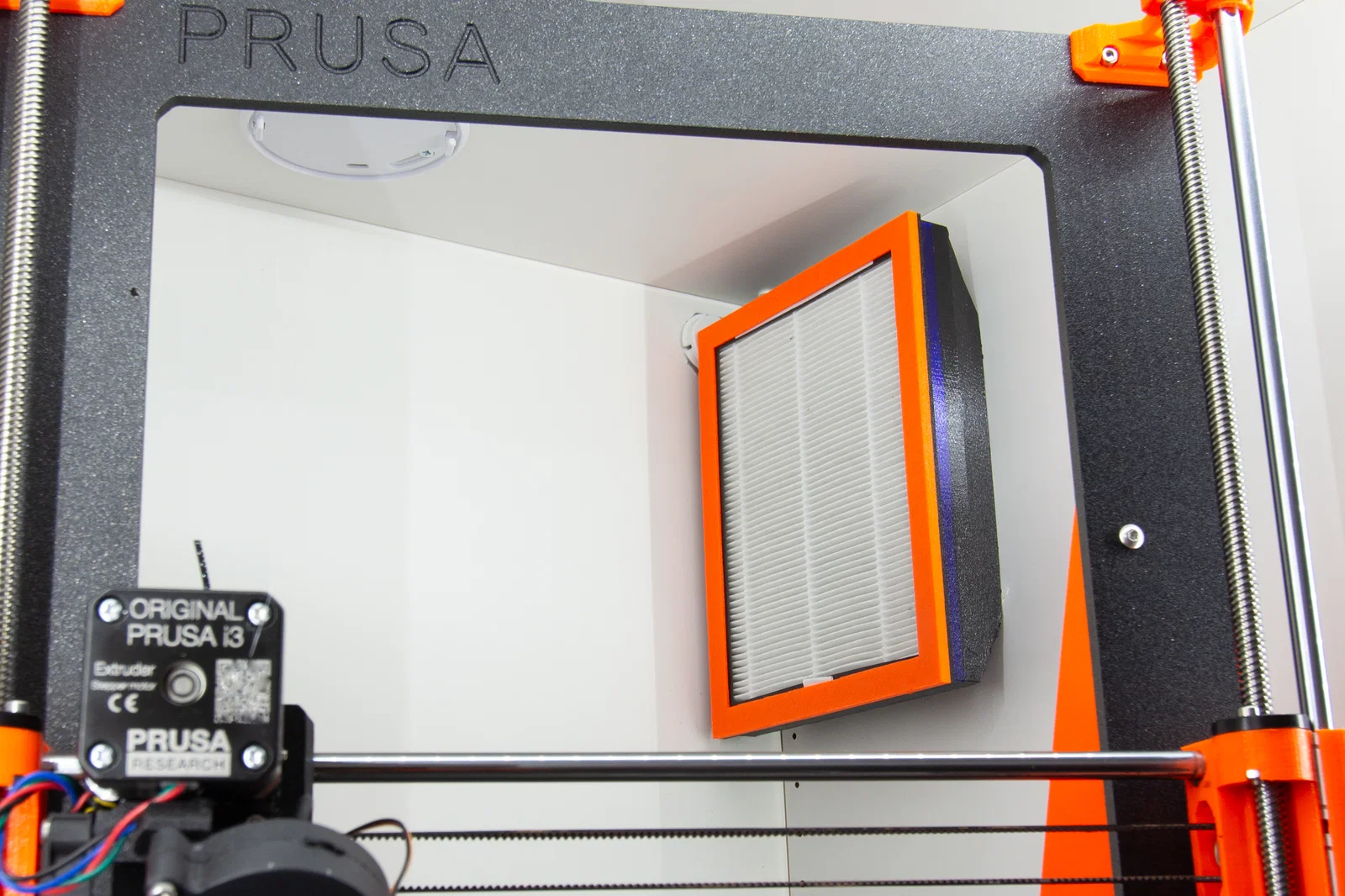

Hệ thống lọc này dùng lọc HEPA + Carbon để làm sạch không khí trong enclosure của máy in.

Nó được thiết kế để gắn vừa trong enclosure IKEA PLATSA. Bạn cũng có thể tăng/giảm chiều cao của phần đuôi _Filterhousing để dùng với các đường kính khác. Độ dày vách của PLATSA là 18 mm.

Lưu ý:

- Mình dùng threaded inserts, nhưng bạn cũng có thể dùng vít gỗ. Chỉ cần chọn đúng _Filterhousing.

- Dùng quạt áp suất cao (high pressure fan) có khả năng tạo underpressure trong enclosure.

- Phần điện tử để chạy quạt được ghi lại

Các phần cần có:

• Noctua NF-A14 iPPC-2000 PWM FAN

  • Nếu bạn không dùng PWM controller thì nên dùng bản 3-pin. Nhưng ở full speed sẽ hơi ồn.

• Universal Carbon filter tại đây, bạn có thể cắt theo kích thước cần dùng

  • thay mỗi 3 tháng

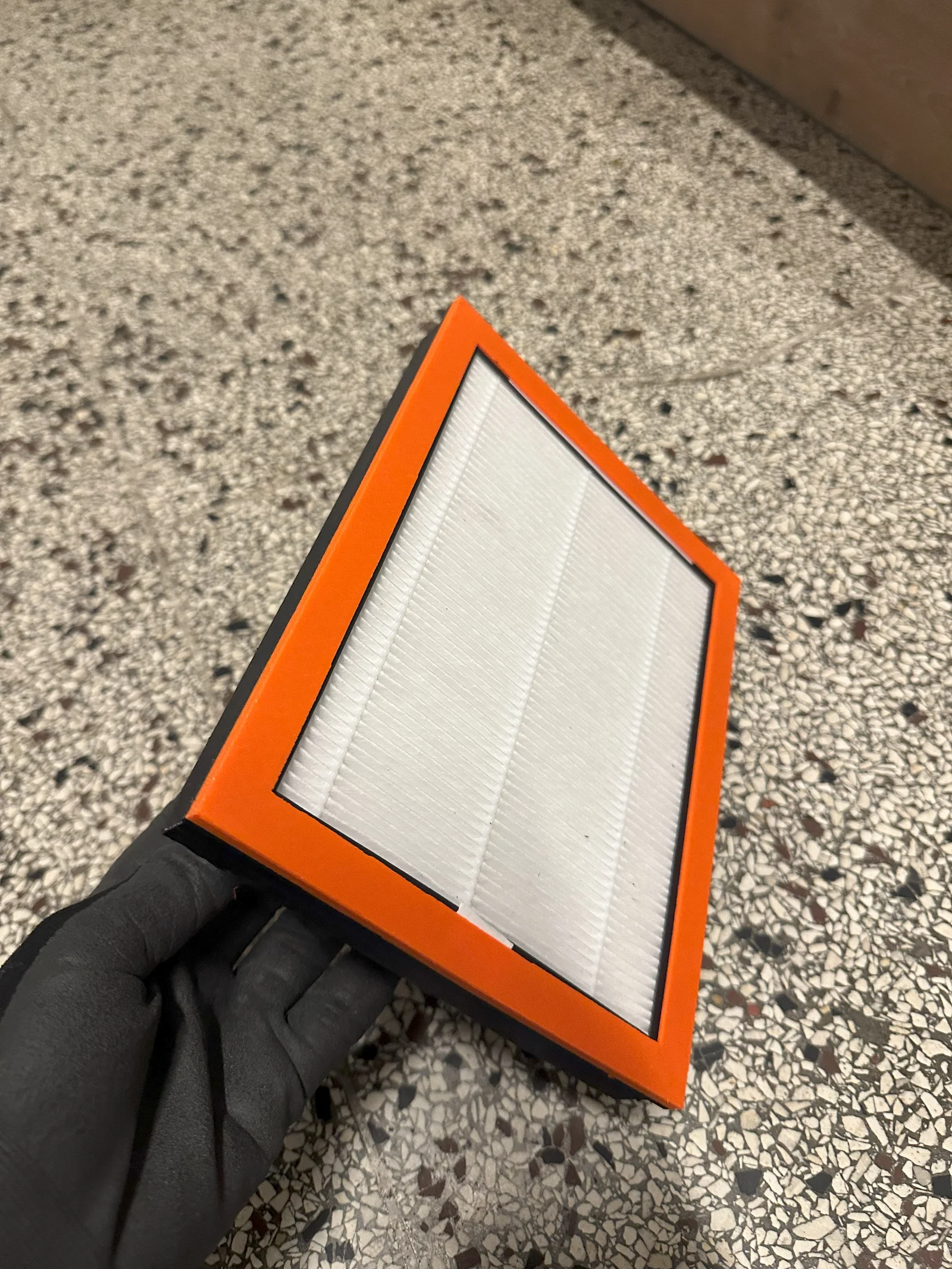

• HEPA filter tại đây

• Vít M4x40 và thread inserts HOẶC vít gỗ 4x40 đầu bằng (flat head)

Lắp đặt:

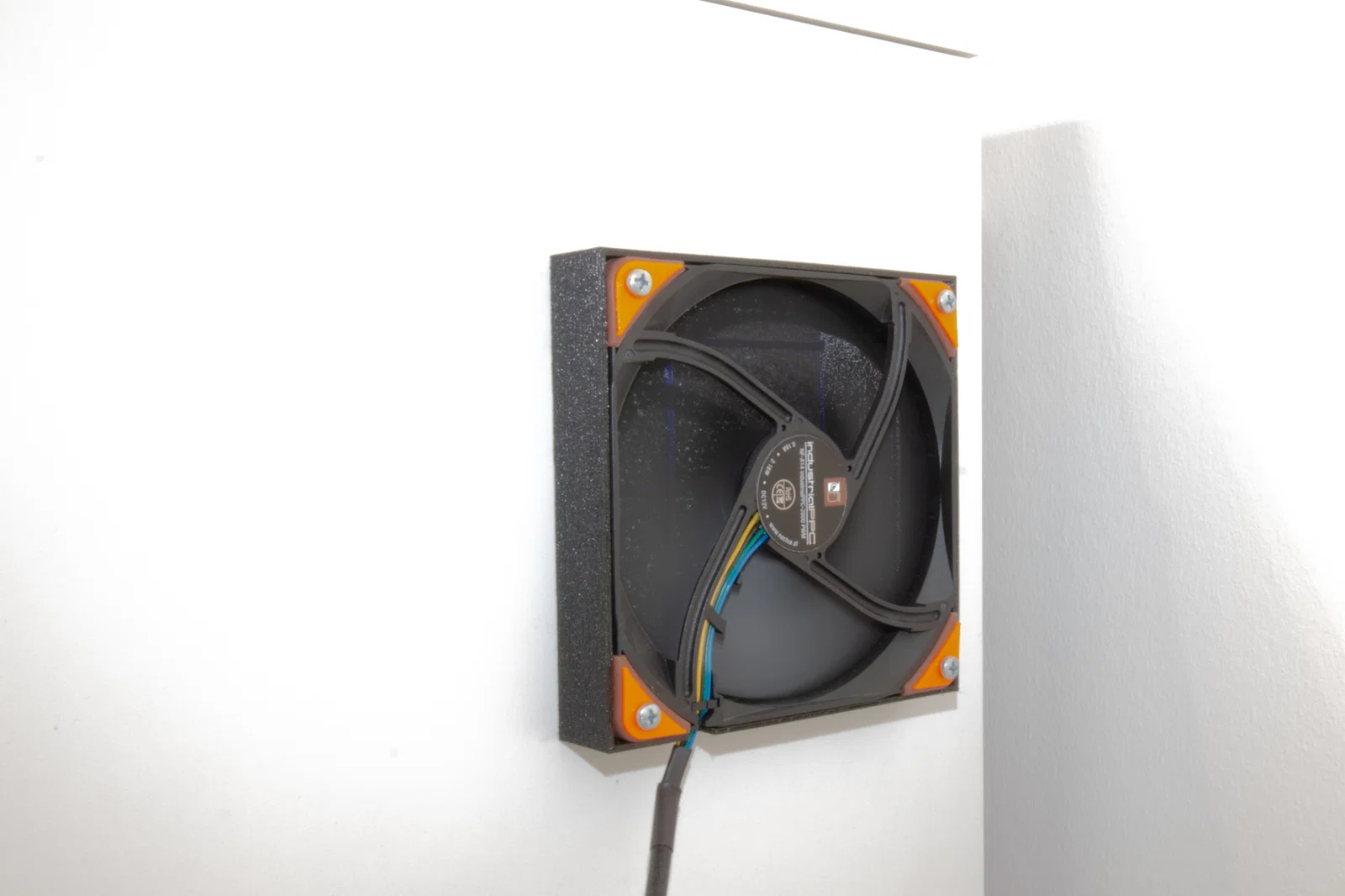

• Cắt một lỗ 142 mm x 142 mm ở vách bên

• Chuẩn bị thread inserts M4x40 hoặc vít gỗ đầu bằng 4 x 40

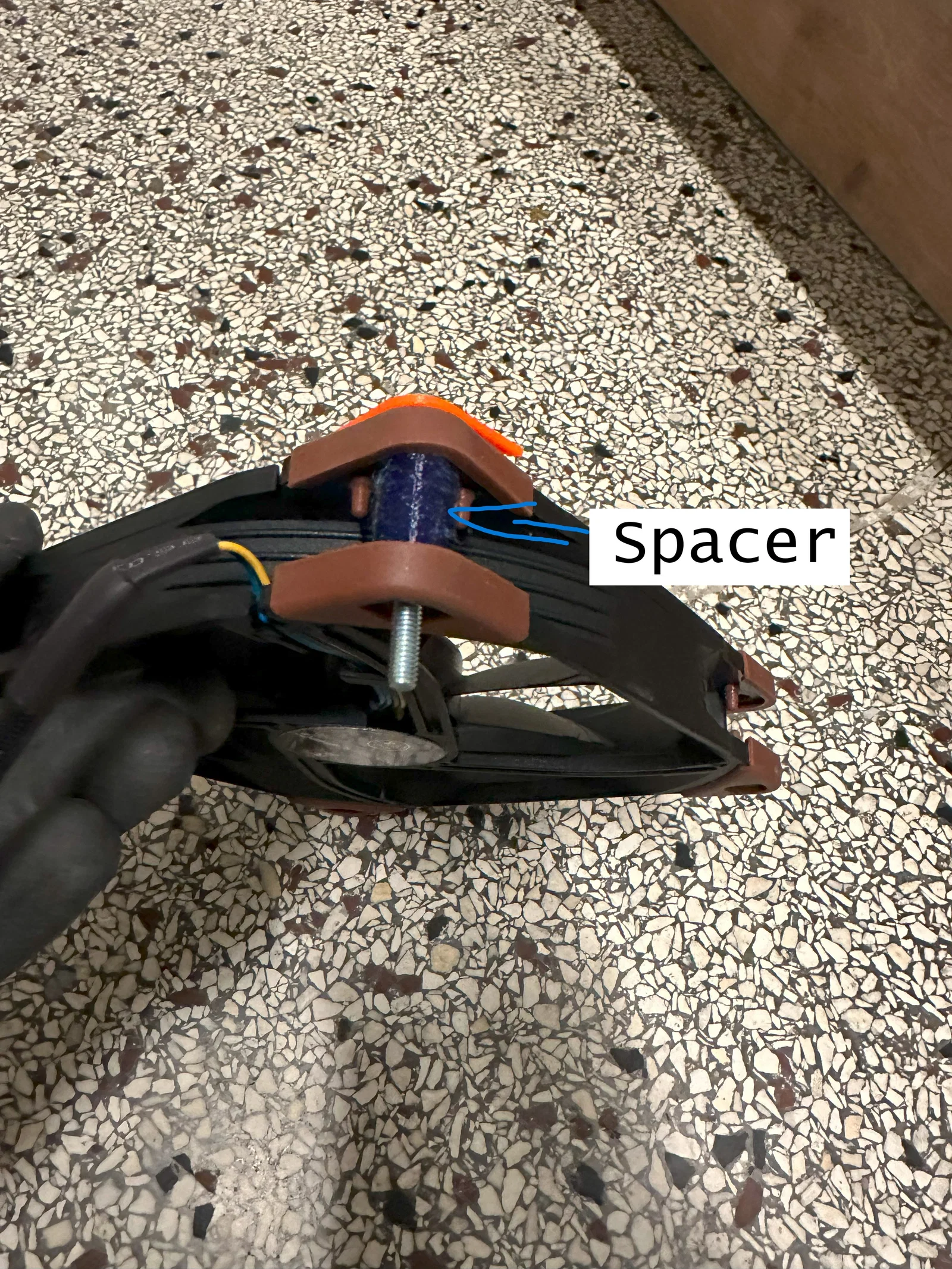

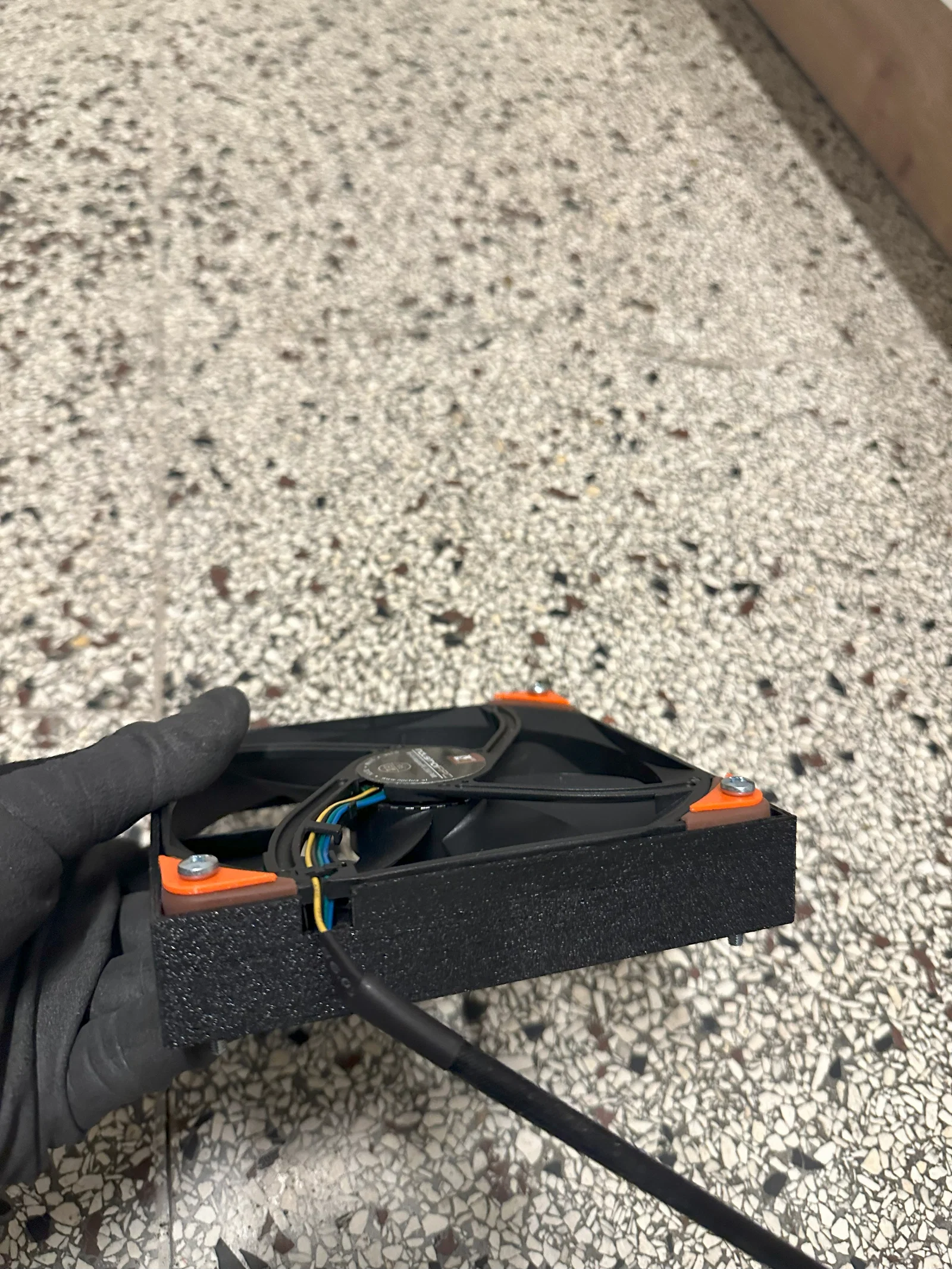

• Gắn tất cả vít kèm _FANshims và _FANspacer vào _Fanhousing

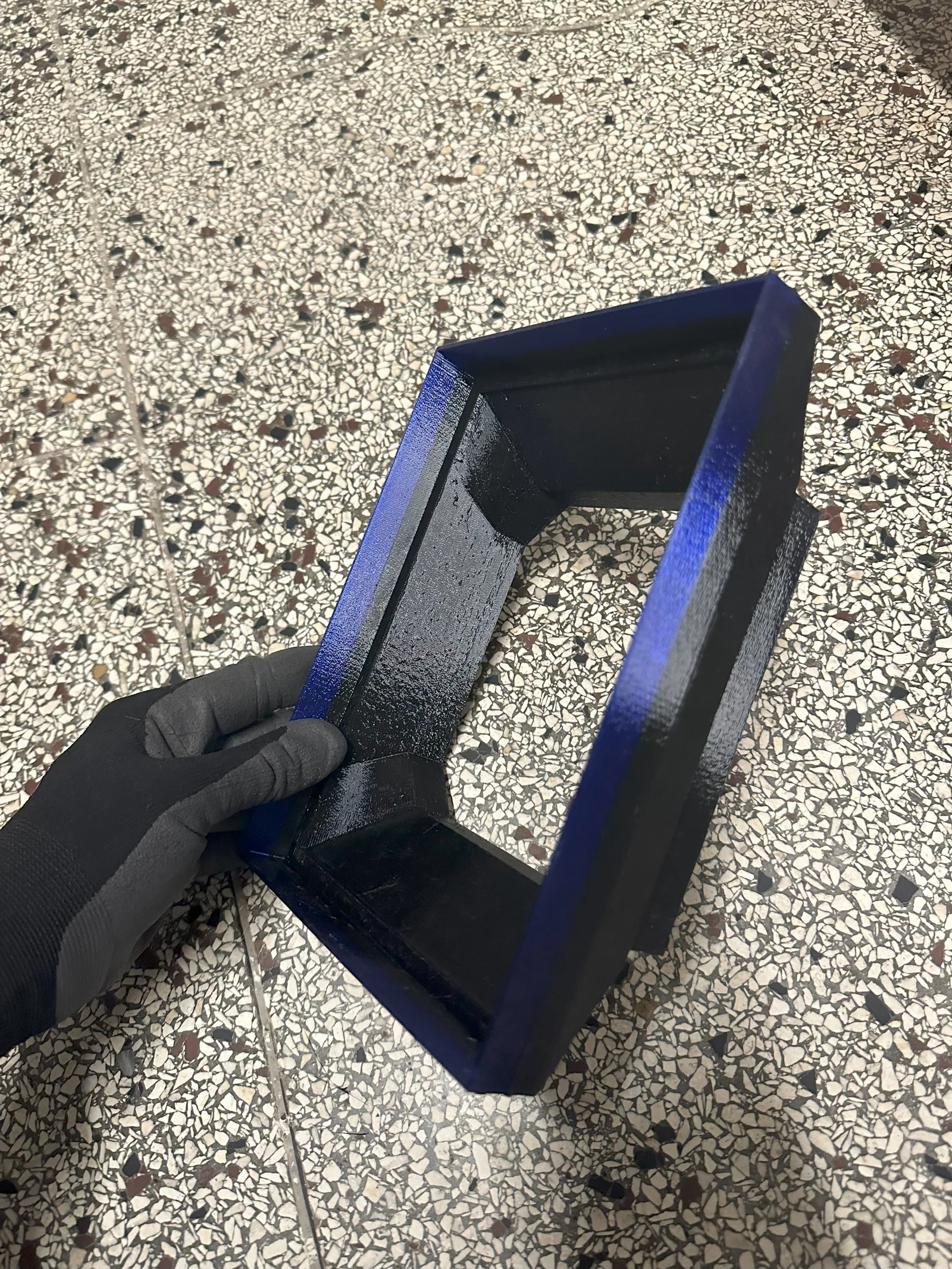

• Giữ _Filterhousing từ phía trong khi bắt phần _FANhousing vào

  • nó sẽ tự khóa đúng vị trí

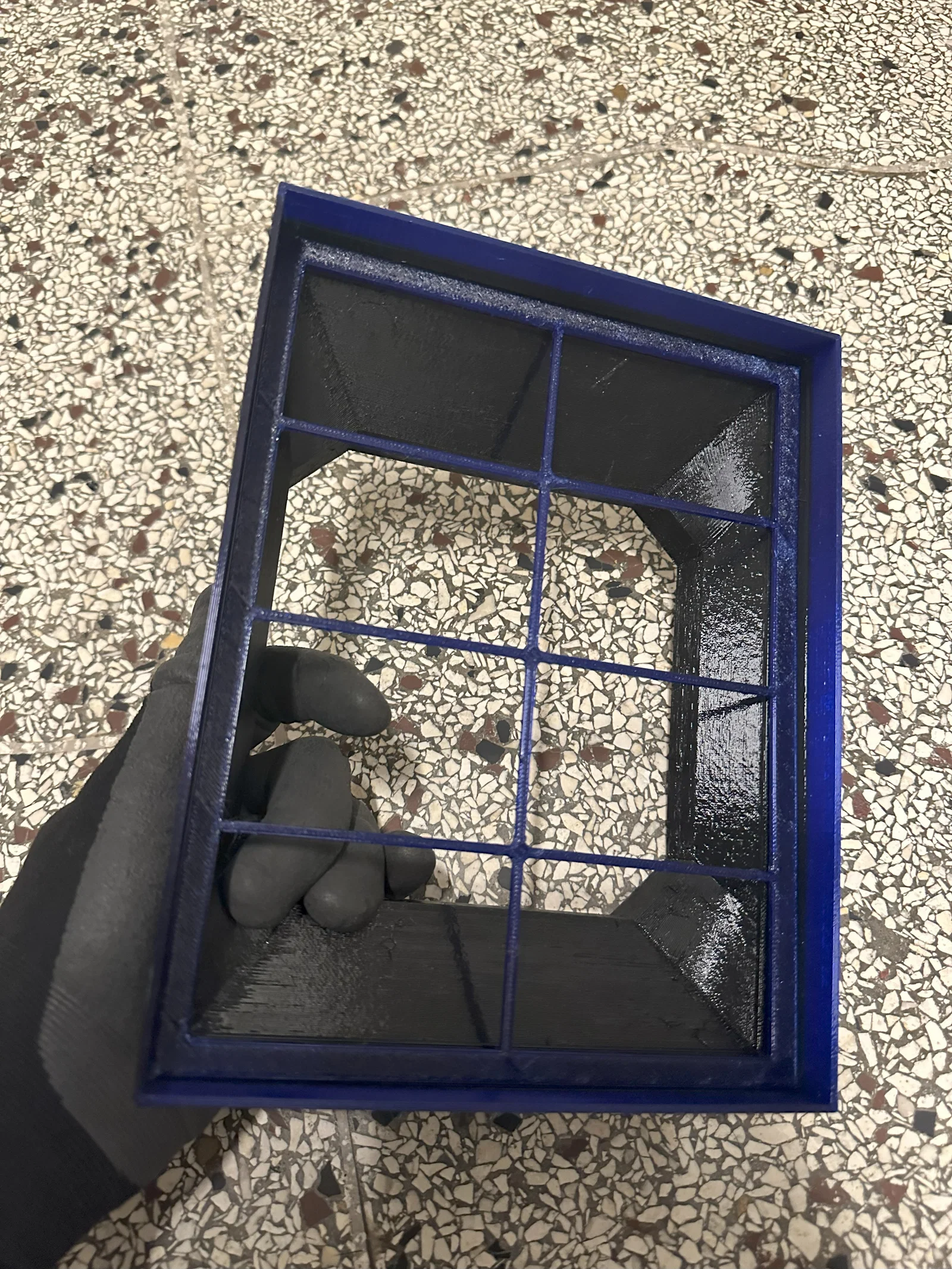

• Lắp _activated_carbongrid

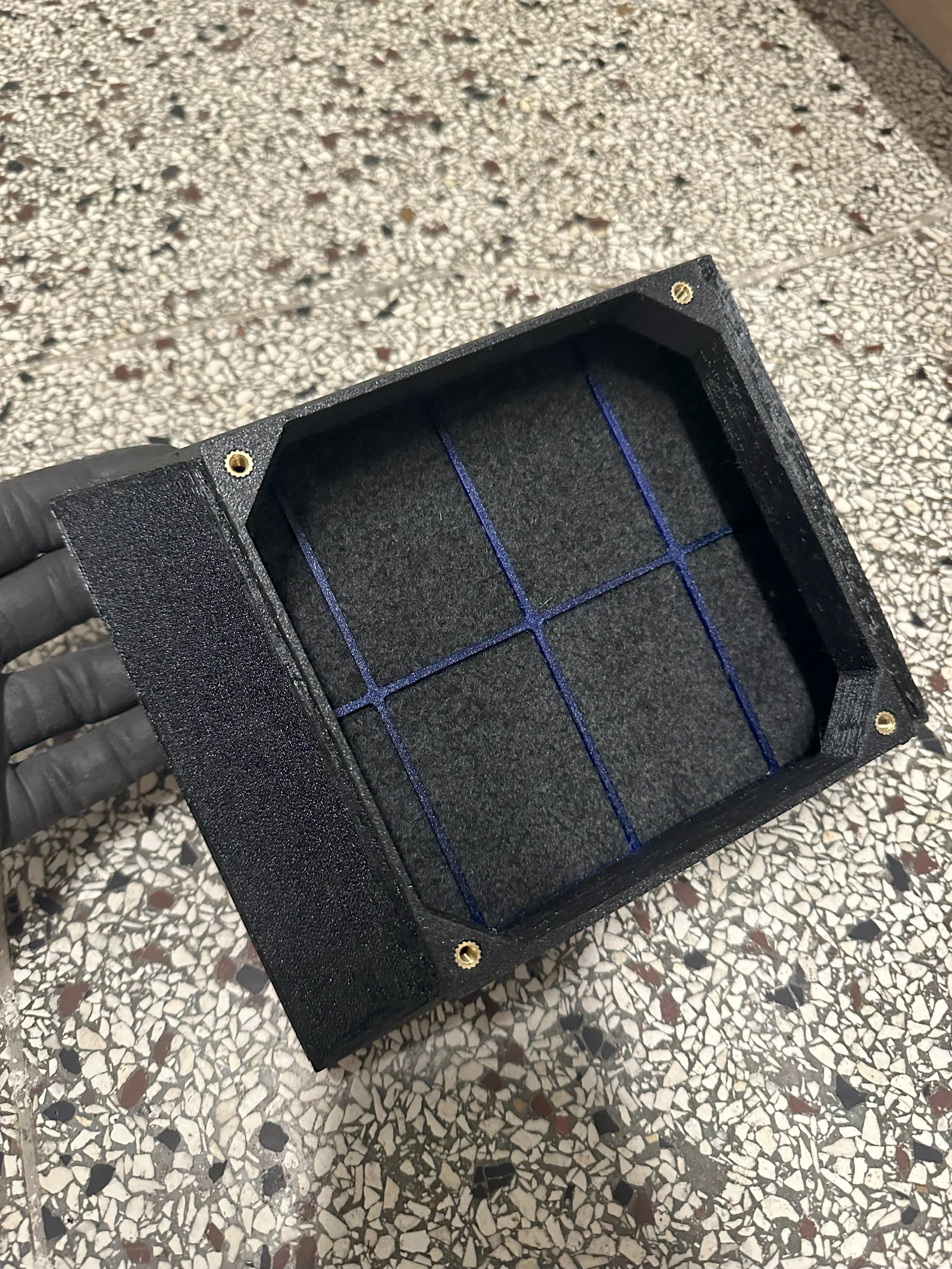

• Lắp một lớp carbon filter

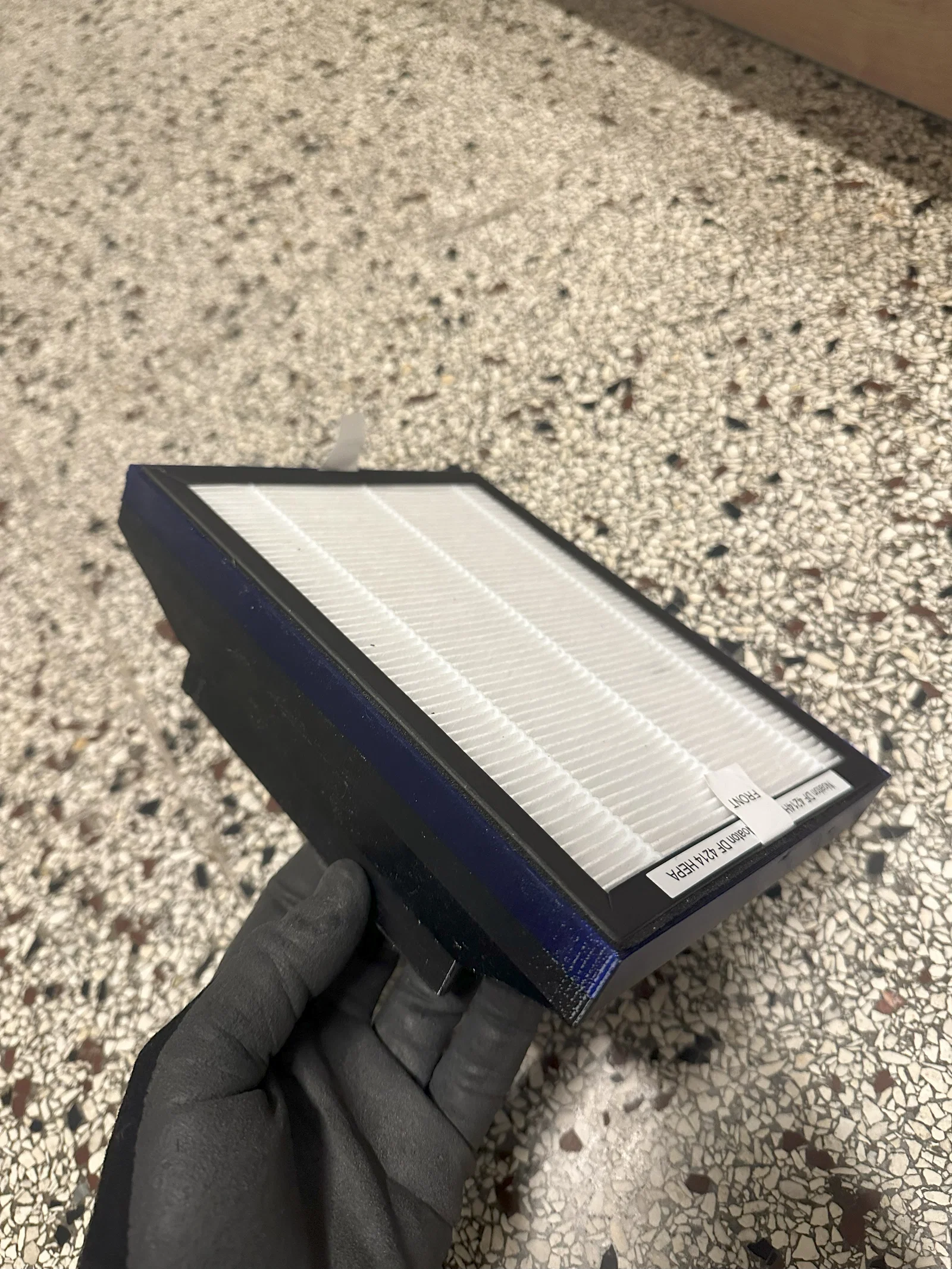

• Lắp HEPA filter

• Đậy lại bằng _Filterlid

Chúc in vui vẻ!
