Bộ hỗ trợ canh chỉnh print head cho Sidewinder X3

E N G L I S H

Con Artillery X3 Plus của mình bị lệch (crooked) phần print head, nên khi in tốc độ cao thì mẫu hay bị bong/tróc khỏi bàn in.

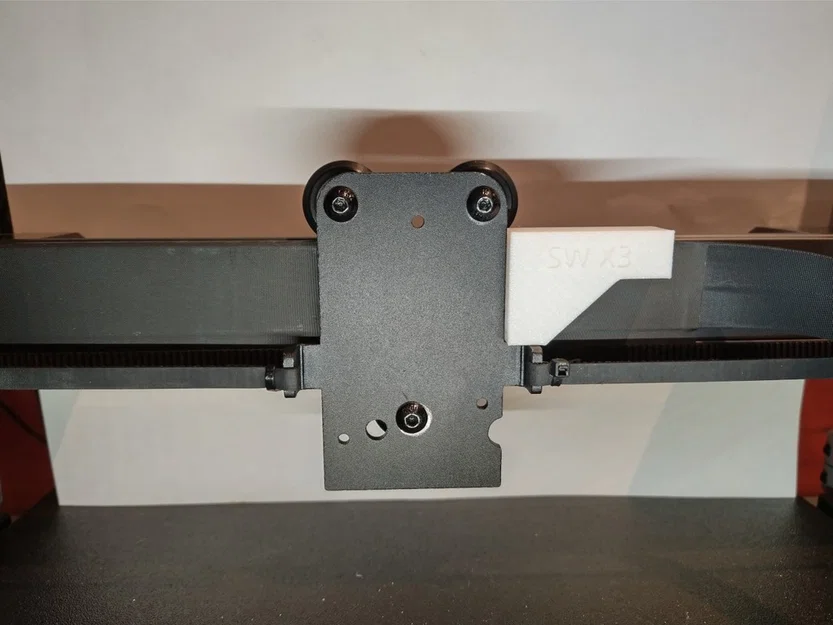

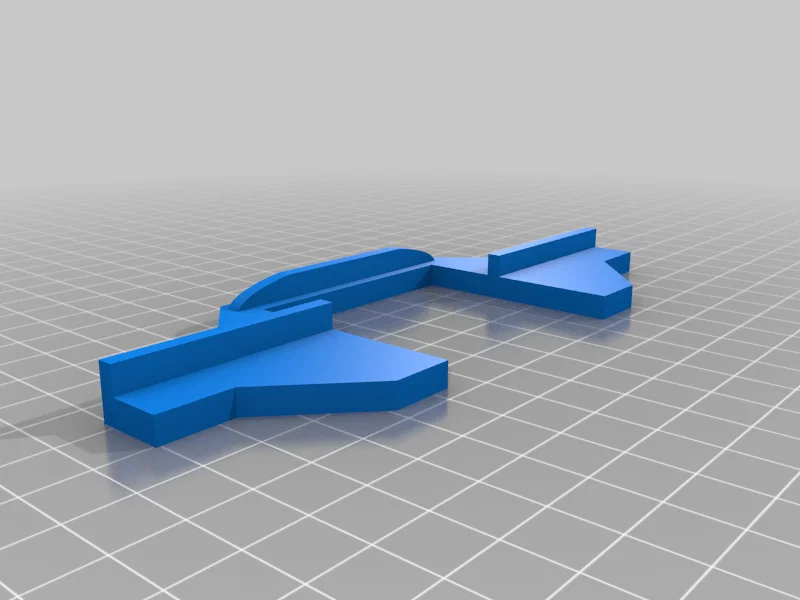

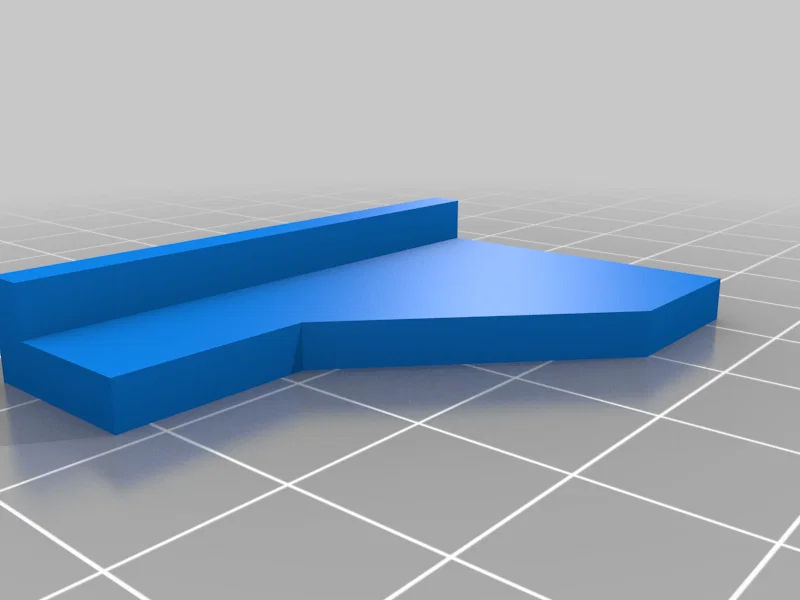

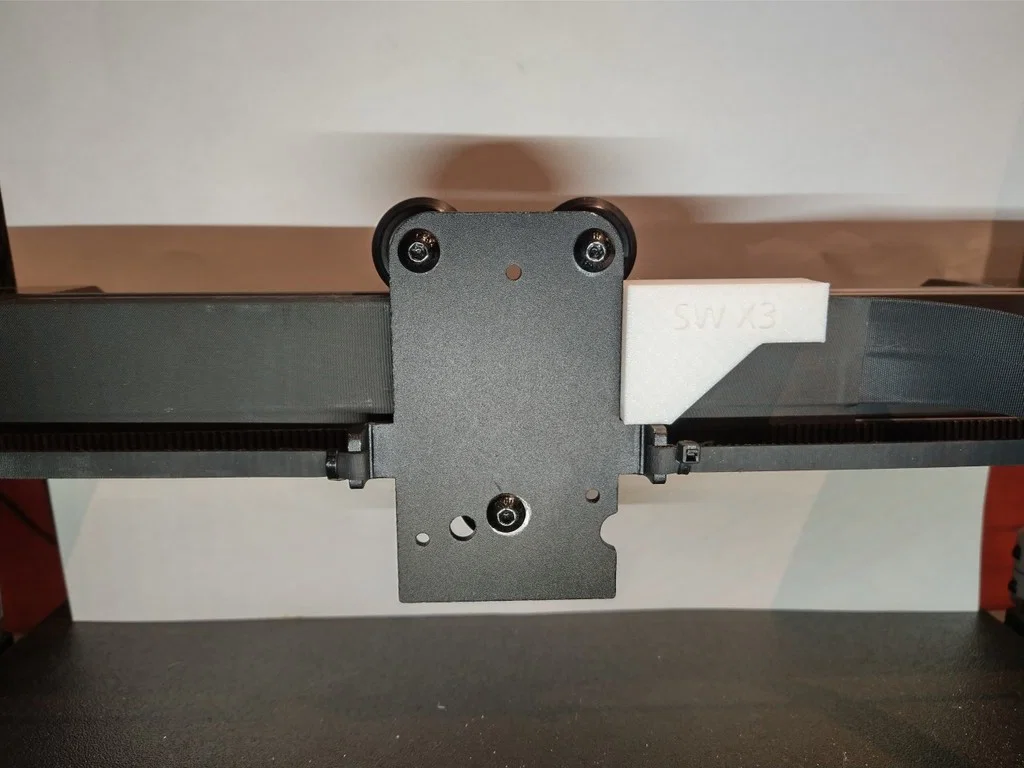

Không thể dùng thước eke đo góc tiêu chuẩn được, nên mình thiết kế một cái thước góc nhỏ. Tiện thể mình nghĩ sẽ hay hơn nếu làm luôn một cái template.

Nới lỏng 3 con ốc phía sau và tháo rời print head ra hoàn toàn.

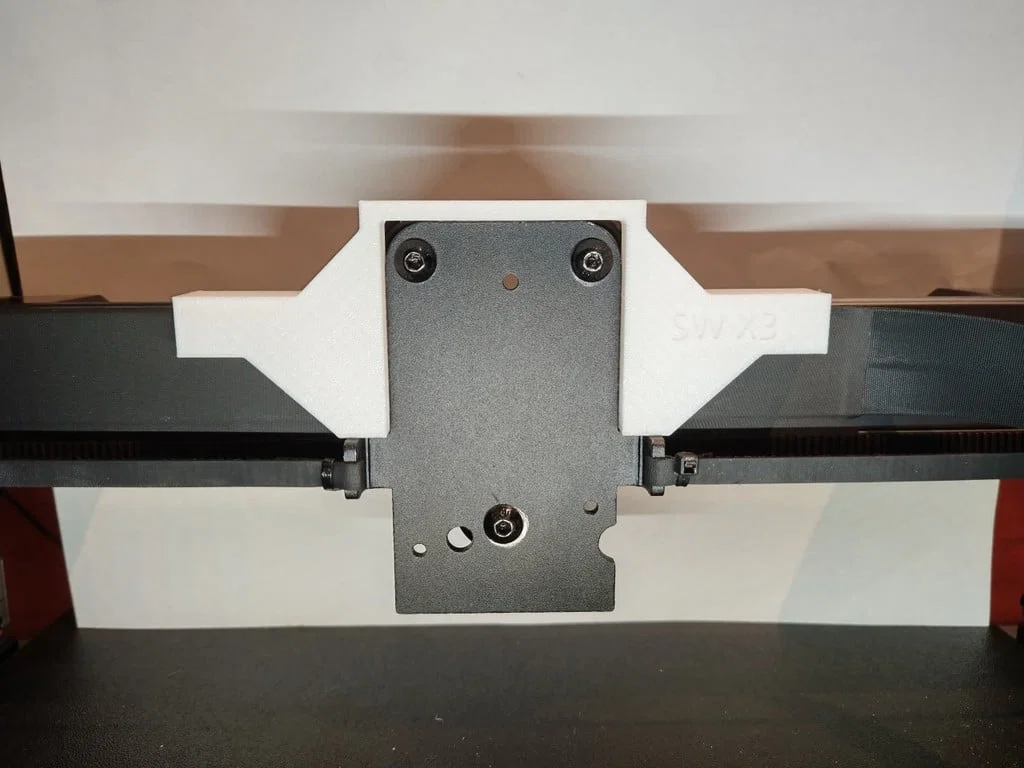

Nới các con ốc ở bánh xe (rollers) và canh thẳng carriage của print head theo template. Siết ốc lại, rồi chỉnh độ rơ bằng con ốc phía dưới.

Mình hy vọng cái template này dùng được với tất cả các máy đã nhắc tới. Nếu có phản hồi thì tốt quá. Cảm ơn!

G E R M A N

Con Artillery X3 Plus của mình bị lệch (schief) phần print head, khiến bản in bị bung/đứt khỏi bàn khi chạy tốc độ cao.

Không thể dùng thước góc đo tiêu chuẩn, nên mình tự thiết kế một cái thước góc nhỏ. Làm tới đó rồi thì mình nghĩ sẽ hay nếu thiết kế luôn một cái schablone/template.

Nới lỏng 3 con ốc phía sau và tháo print head ra hoàn toàn.

Nới ốc của các bánh xe (rollers) và canh thẳng cụm trượt print head theo template. Siết ốc lại và chỉnh độ rơ bằng con ốc phía dưới.

Mình hy vọng cái template này cũng dùng được với mọi máy đã nêu. Có phản hồi thì tốt quá. Cảm ơn!

Category: Phụ kiện máy in 3D
