Ngăn kéo Gridfinity in hoàn toàn cho IKEA Kallax (kéo ra hết cỡ)

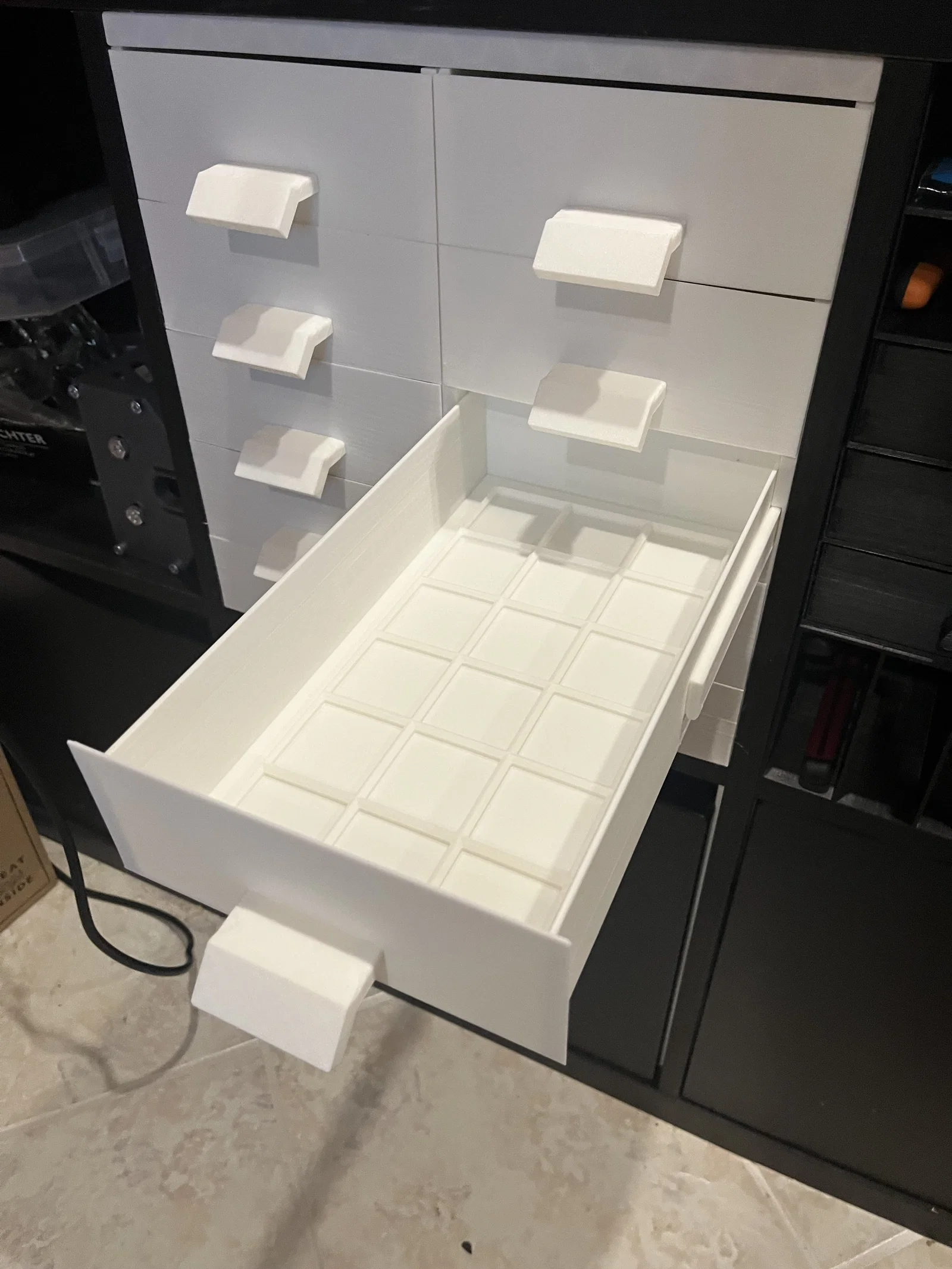

Mình cần vài ngăn kéo gridfinity cho IKEA Kallax và muốn loại có thể kéo ra hết cỡ mà không bị tuột rời, nên mình thiết kế một bộ ray trượt cho phép bạn kéo ngăn kéo ra hoàn toàn mà vẫn không bị rơi ra ngoài.

Mẫu này dùng khá nhiều filament: để làm trọn bộ 10 ngăn kéo vừa một ô Kallax thì mình tốn khoảng 2.5kg filament. Bù lại thì nó rất cứng cáp và có không gian chứa đồ khá rộng.

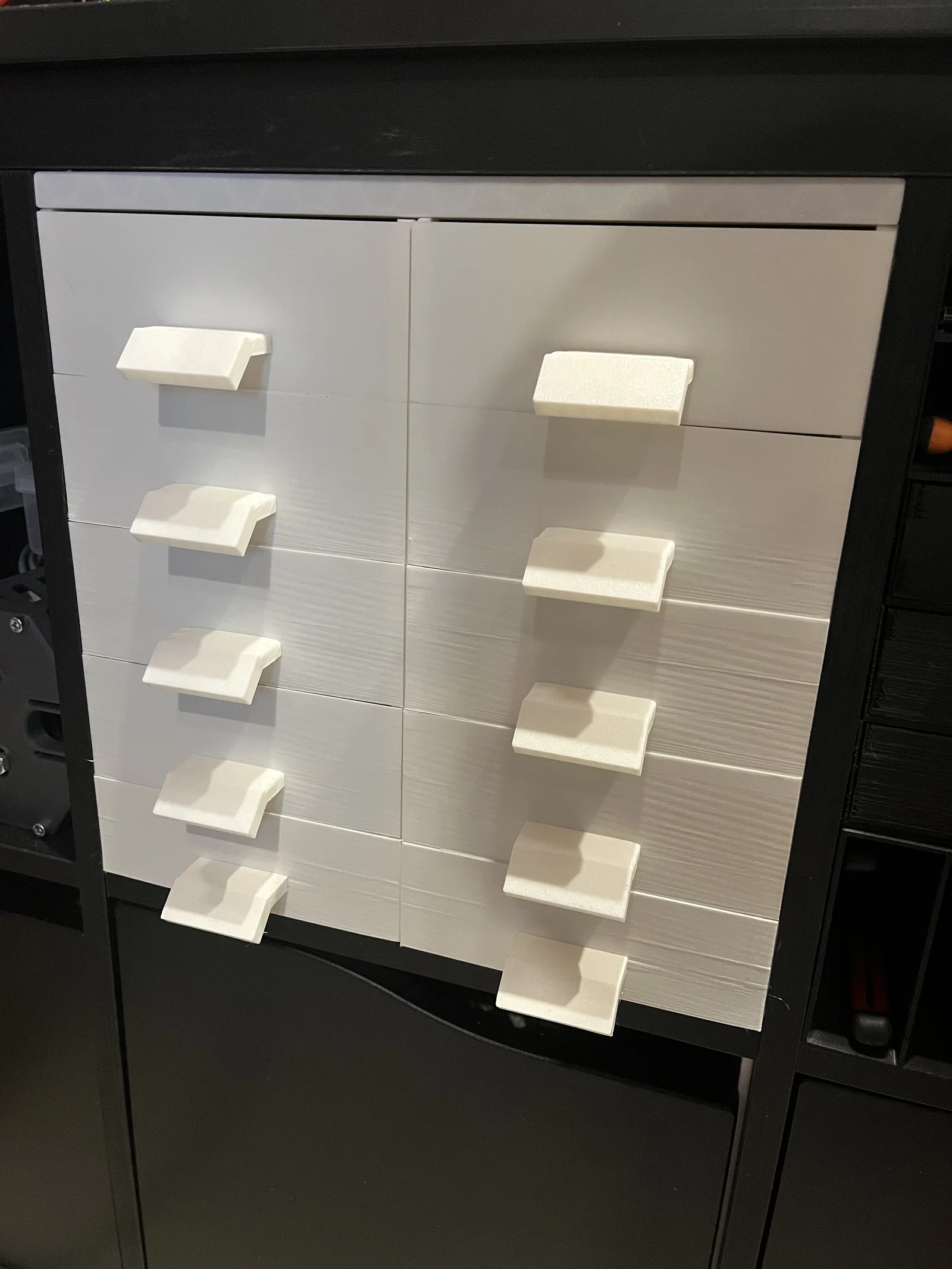

Trên hình bạn sẽ thấy mình có thêm một miếng spacer ở phía trên. Bản này thật ra không cần spacer đó; mình thêm vào vì muốn tận dụng vài bản thử trước bị hẹp. Bạn sẽ không cần mấy miếng đó.

In ấn

Bạn cần in các phần sau:

1. 10x drawer
2. 10x handle
3. 20x slider
4. 2x outer-left (hoặc outer_l_x5, hoặc outer_l_x4 + outer_l_x1)
5. 2x outer-right (hoặc outer_r_x5, hoặc outer_r_x4 + outer_r_x1)

Nếu máy in của bạn in được khổ 330mm x 280mm thì có thể in 2 bên outer thành một mảnh. Nếu không thì in thành các đoạn nhỏ hơn (ví dụ outer_l_x4 và outer_l_x1) rồi dán keo lại.

Lắp ráp

Khi lắp, bạn nên bắt đầu từ các vách ngoài. Dùng vài con vít gỗ nhỏ hoặc keo để cố định chúng vào vách của ô Kallax (nhớ canh cho chúng cách mặt trước cùng một khoảng, khoảng 3mm).

Sau đó bạn cần dán 2 vách còn lại (nằm ở giữa) lại với nhau. Nếu muốn, bạn có thể chấm một giọt keo nến ở phía sau để ghim vào Kallax, nhưng thật ra không cần cố định chặt vì lực ma sát sẽ giữ chúng tại chỗ miễn là bạn không kéo tất cả ngăn cùng lúc.

Tiếp theo bạn có thể tiền lắp (preassemble) các ngăn kéo. Gắn handle bằng 2 con vít nhỏ hoặc dùng keo. Sau đó gắn mỗi bên ngăn kéo một slider. Đầu hở của slider phải hướng về phía sau.

Giờ thì bắt đầu đưa ngăn kéo vào. Lắp 2 ngăn dưới trước. Để đưa vào, bạn kéo slider ra xa nhất có thể, rồi bẻ nhẹ và ép chúng vào rãnh, sau đó đẩy ngăn kéo vào cho tới khi nghe tiếng “click” là vào đúng khớp.

Tiếp tục với 2 ngăn trên. Sau đó kiểm tra lại các vách đã thẳng hàng (alligned) chưa, rồi lắp nốt các ngăn còn lại.
