Vỏ hộp bảo vệ ESP32-CAM ngoài trời với ngàm gắn tiện lợi

Hộp bảo vệ ESP32-CAM cho dự án giám sát ngoài trời

Nếu anh em đang mày mò với các dự án nhà thông minh hoặc hệ thống giám sát dùng module ESP32-CAM, chắc hẳn việc tìm một chiếc vỏ bảo vệ phù hợp là điều khá đau đầu. Mẫu thiết kế hộp bảo vệ (ESP32 Cam box) này được tối ưu hóa để sử dụng cho nhu cầu ngoài trời, giúp bảo vệ bảng mạch của anh em khỏi những tác động vật lý cơ bản trong quá trình vận hành dự án.

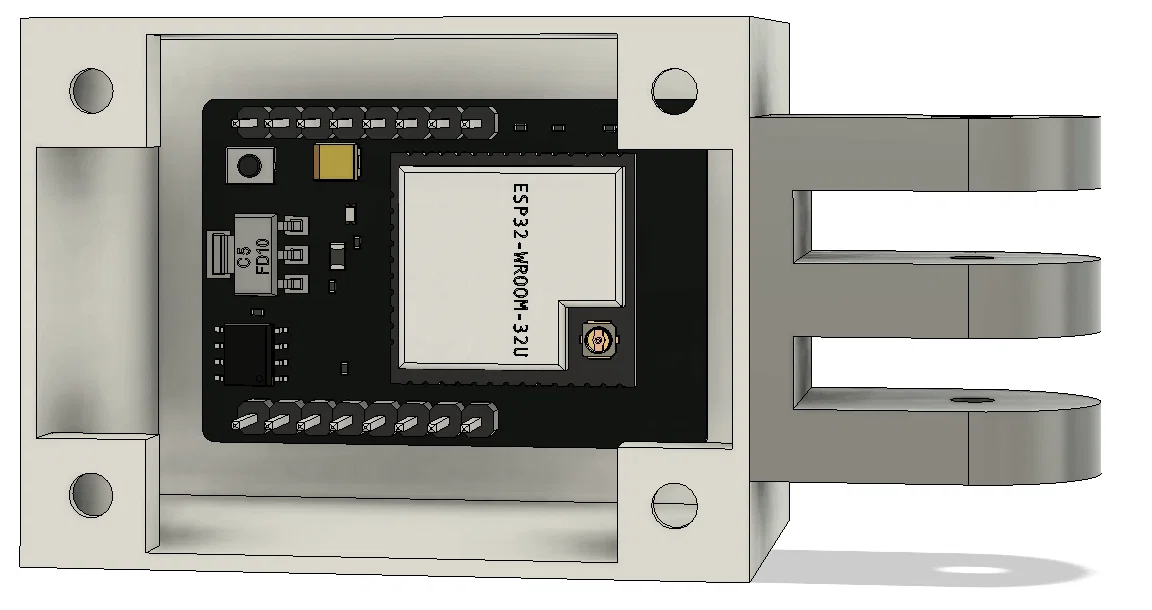

Thiết kế của hộp được làm khá tinh gọn, ôm sát bo mạch ESP32-WROOM-32U, giúp tiết kiệm không gian lắp đặt. Điểm đặc biệt của chiếc vỏ này là phần đế gắn được tích hợp sẵn kiểu ngàm dạng GoPro, cực kỳ tiện lợi khi anh em muốn gắn thiết bị lên các giá đỡ, tripod hoặc các phụ kiện gắn camera hành trình thông dụng. Điều này giúp anh em linh hoạt hơn trong việc lựa chọn góc quay hoặc vị trí quan sát mà không cần chế cháo quá nhiều.

Khi in mẫu này, anh em cần lưu ý chọn loại nhựa phù hợp nếu định để ngoài trời lâu dài như PETG hoặc ASA để chịu nhiệt tốt hơn so với PLA thông thường. Việc bảo vệ mạch điện tử không chỉ giúp kéo dài tuổi thọ cho ESP32-CAM mà còn đảm bảo tính thẩm mỹ cho không gian lắp đặt. Dưới đây là một vài lưu ý nhỏ cho anh em:

• Chất liệu in: Khuyên dùng PETG hoặc ASA để chịu được tia UV và nhiệt độ ngoài trời.
• Độ dày lớp in (Layer height): Nên để khoảng 0.2mm để đảm bảo độ cứng cáp và chi tiết sắc nét cho các khớp nối.
• Độ dày tường (Wall line count): Tăng lên 3-4 lớp để hộp chắc chắn hơn khi gắn vào ngàm.
• Hỗ trợ (Support): Có thể cần support ở các vị trí ngàm gắn, anh em nhớ kiểm tra kỹ khi cắt file.
• Lắp đặt: Hãy đảm bảo các lỗ bắt vít khớp với bo mạch trước khi in toàn bộ, anh em có thể in thử một bản nháp nhanh với tốc độ cao.
• Tùy chỉnh: Vì đây là thiết kế hở mặt trước để ống kính quan sát, anh em nên cân nhắc thêm một lớp mica hoặc kính bảo vệ ở phía trước để chống mưa bụi.

Hy vọng chiếc vỏ này sẽ giúp ích cho dự án DIY của anh em trở nên chuyên nghiệp và bền bỉ hơn rất nhiều.
