Ball Chain Idler – Bộ dẫn dây hạt 4.5mm cho rèm (Blind Chain Guide)

Bộ Dẫn (Idler) Dây Hạt 4.5mm cho Rèm Cửa – Thiết Kế Đơn Giản

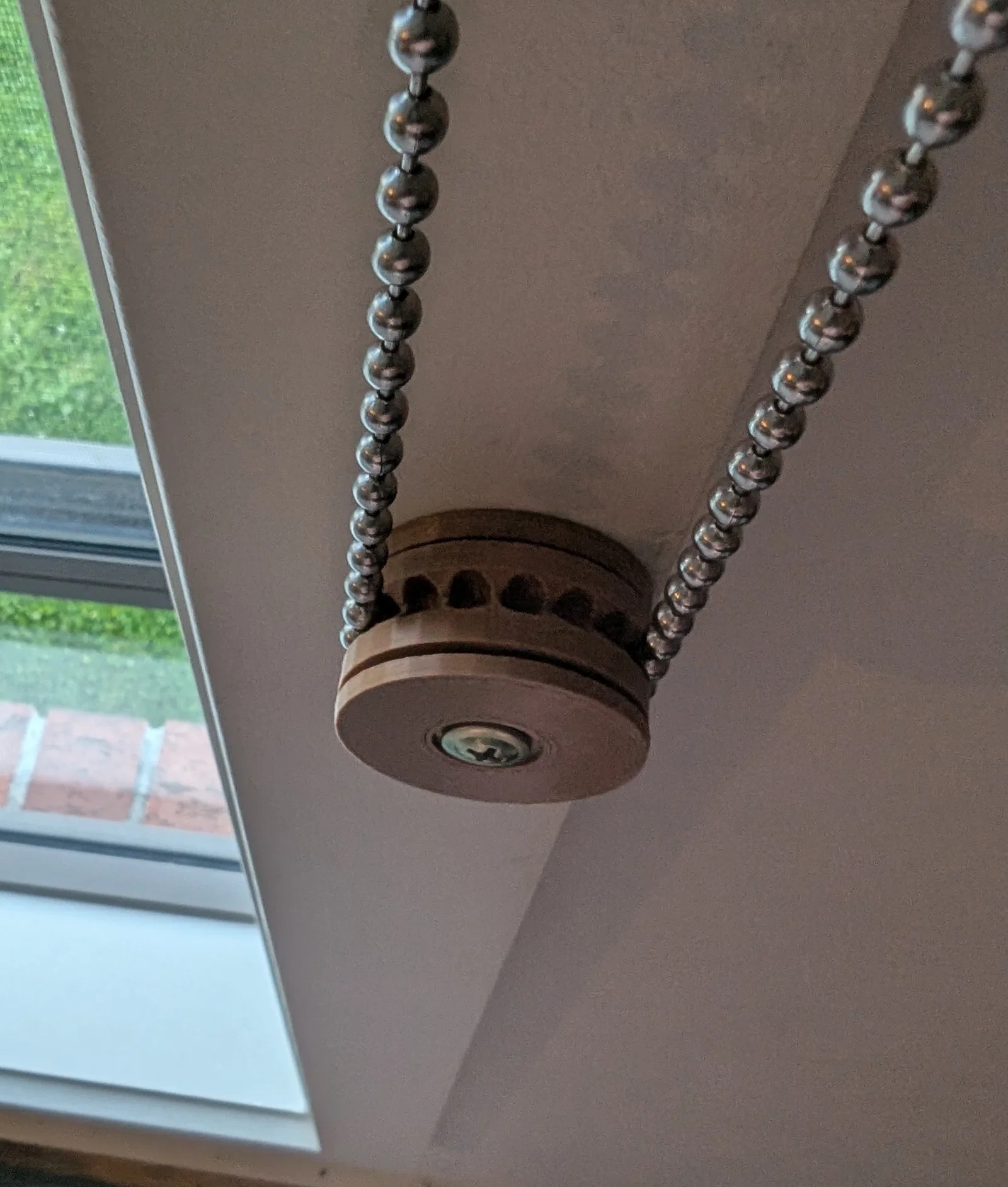

Đây là phiên bản remix từ AM43 Blind Motor Variable Drive Pulley, được thiết kế lại để hoạt động như một idler thụ động cho dây hạt (ball chain) 4.5mm. Khác với bản gốc chạy bằng motor, idler này là giải pháp đơn giản mà hiệu quả để dẫn hướng dây rèm trong các hệ thống kéo tay.

Tính năng nổi bật:

• Chức năng được tối giản: Hoạt động như bộ dẫn thụ động giúp dây chạy mượt, không cần tích hợp motor.
• Tương thích 4.5mm: Tối ưu cho dây ball chain 4.5mm tiêu chuẩn, thường dùng cho rèm cuốn và rèm cửa.
• Lắp đặt chắc chắn: Có vị trí bắt vít giúp gắn nhanh và vững trên nhiều bề mặt.
• Gọn và bền: Thiết kế tối giản, tăng độ bền để dùng lâu dài.

Thông tin in 3D:

• Không cần support.
• Vật liệu khuyến nghị: PLA+, PETG, hoặc ABS để tăng độ bền.
• Layer height: 0.18mm với variable layer heights.
• Infill: 100%

Thiết kế này rất hợp để thay thế hoặc nâng cấp bộ dẫn dây rèm hiện tại thành một giải pháp kéo tay bền và đáng tin cậy. Dễ in, dễ lắp, và dùng cực ổn!

Phần cứng cần chuẩn bị:

• 1 x vít 8 gauge 15mm đầu button head – để bắt cố định Top & Base Plates.
• 1 x vít 8 gauge 20mm đầu button head – để bắt Base Plate lên tường.

Ghi chú:

• Nên khoan mồi tất cả lỗ bằng mũi khoan 3mm để đảm bảo đúng kích thước cho vít 8 gauge.
• Lỗ bắt vít trên base plate nên đặt phía gần sàn nhất.
• Bôi một lớp mỏng chất bôi trơn an toàn cho nhựa ở Base Plate (khu vực lắp con lăn/roller) sẽ giúp cơ cấu bền hơn.

Cập nhật:

29.01.2025 - Cập nhật V2

1. Base Plate được thiết kế lại để tăng độ cứng.
2. Roller được thiết kế lại để phù hợp với base plate mới.
3. Lỗ bắt Base Plate 3mm được canh giữa theo phần recess.

26.03.2025 - Đã upload STEP
