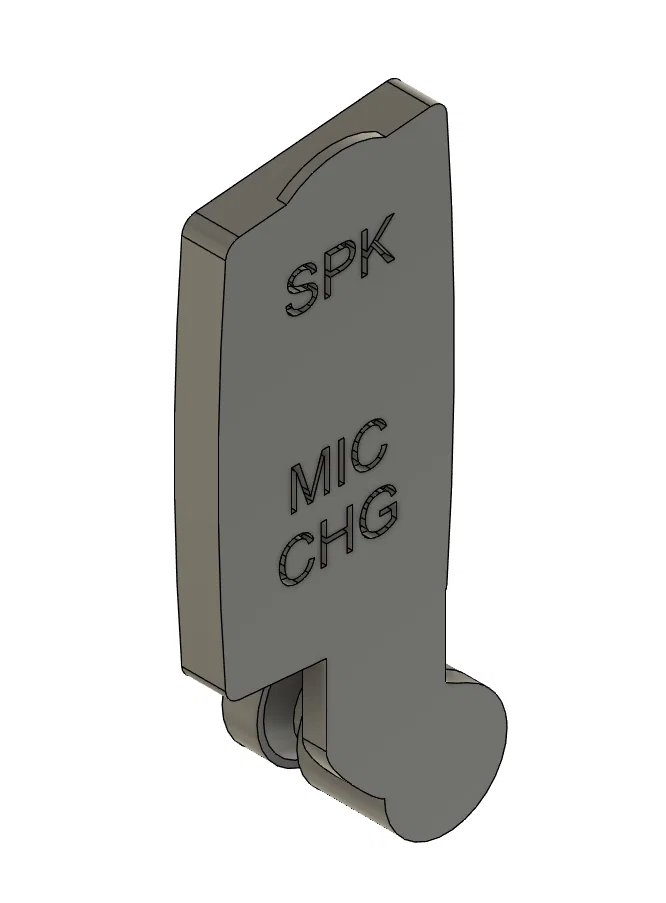

Nắp che cổng SPK/MIC cho Midland GXT 860/895

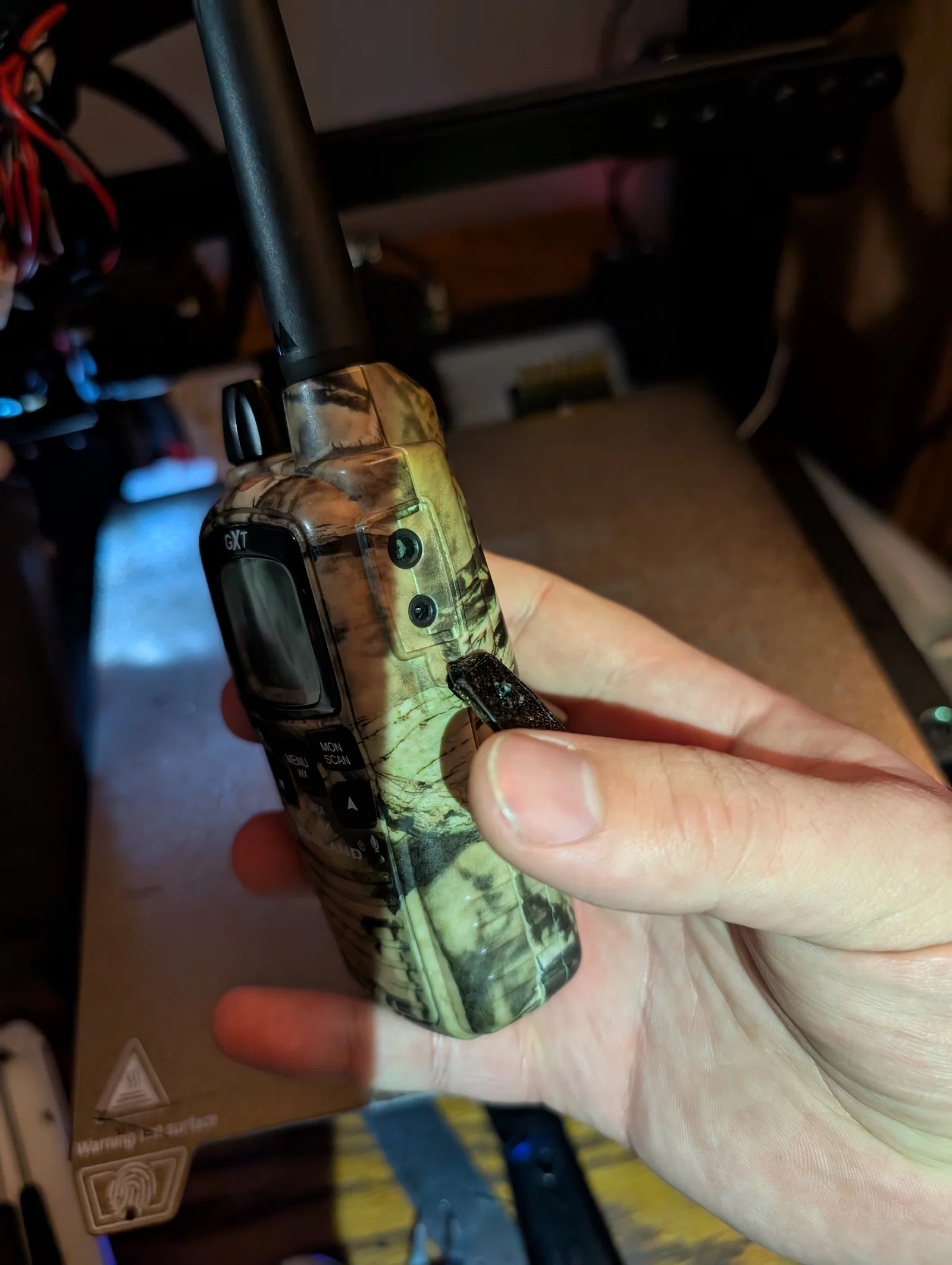

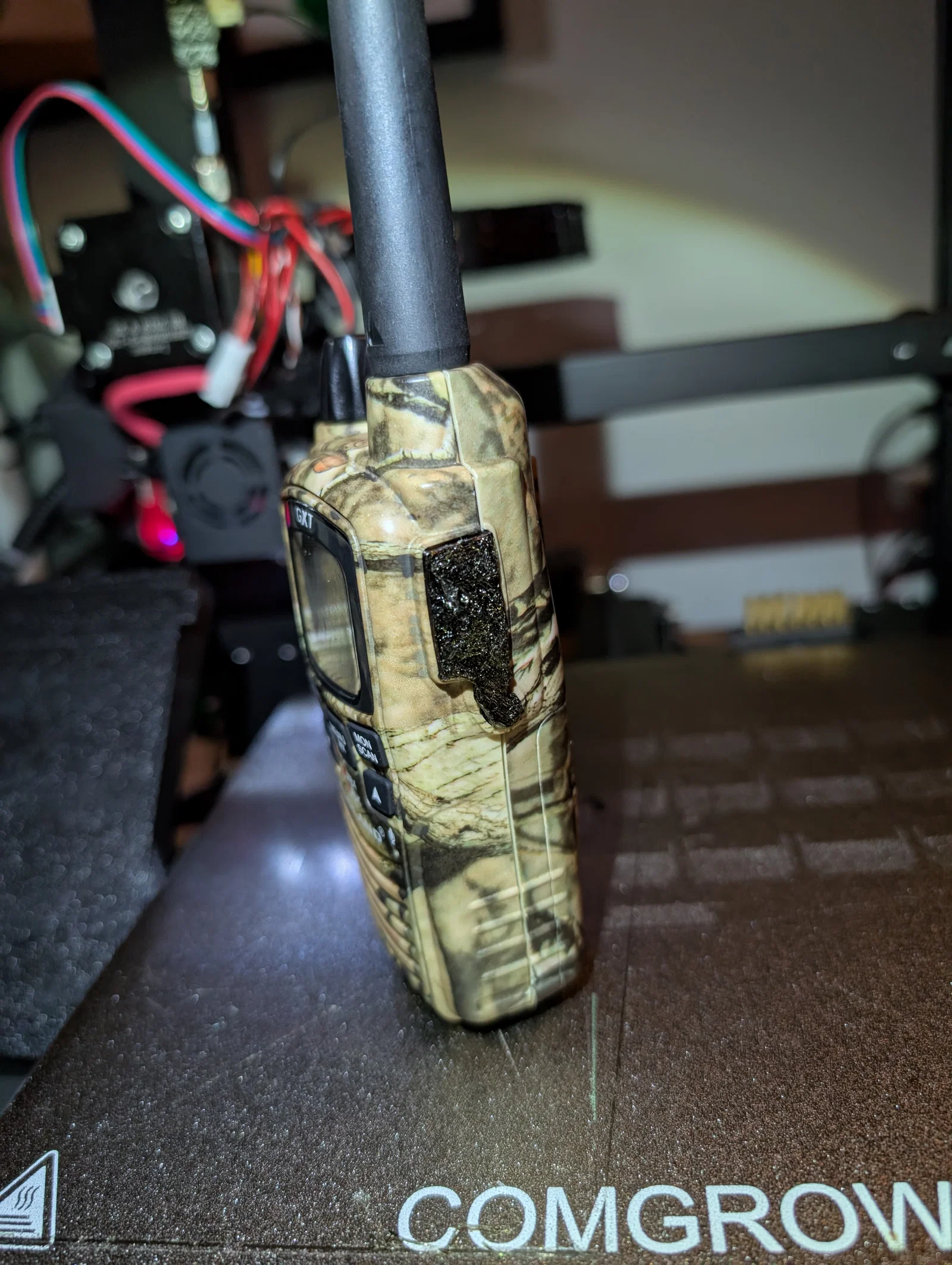

Ghi chú mở đầu: Mẫu này được thiết kế để in bằng TPU hoặc các loại filament mềm/dẻo khác. Cần tháo rời bộ đàm để lắp. Hình minh hoạ cho thấy file SPK-MIC_Cover_v3 gắn trên mẫu 895.

Thông số in: Nozzle 0.2mm, Infill 100%, Layer Height 0.1mm, 2 lớp vỏ (Shell). Không cần supports.


Lắp đặt:

1. Tháo kẹp lưng (rear clip), nắp pin và pin ra.
2. Có 5 con ốc giữ vỏ nhựa lại với nhau: 3 con trong khoang pin, 2 con ở phần trên của mặt lưng bên ngoài. Con ốc ngoài cùng bên phải ở mặt lưng có kích thước khác các con còn lại. Tháo cả 5 con ốc.
3. Nhẹ nhàng nạy phần nửa vỏ phía sau lên và gỡ phần còn sót lại của nắp che cổng cũ (nếu có). Ở phần trên của vỏ có một ngàm nhựa. Không cần tháo rời hoàn toàn nắp lưng để thay nắp cổng, chỉ cần mở đủ để trượt chi tiết vào/ra.
4. Lắp nắp che cổng mới.
5. Bắt lại 5 con ốc (lưu ý con ốc khác kích thước ở góc trên bên phải), lắp pin, nắp pin và kẹp lưng.
