Spacer canh khoảng cách khi lắp tay vịn cầu thang

Just_Liberty_1954781

Just_Liberty_1954781 Just_Liberty_1954781

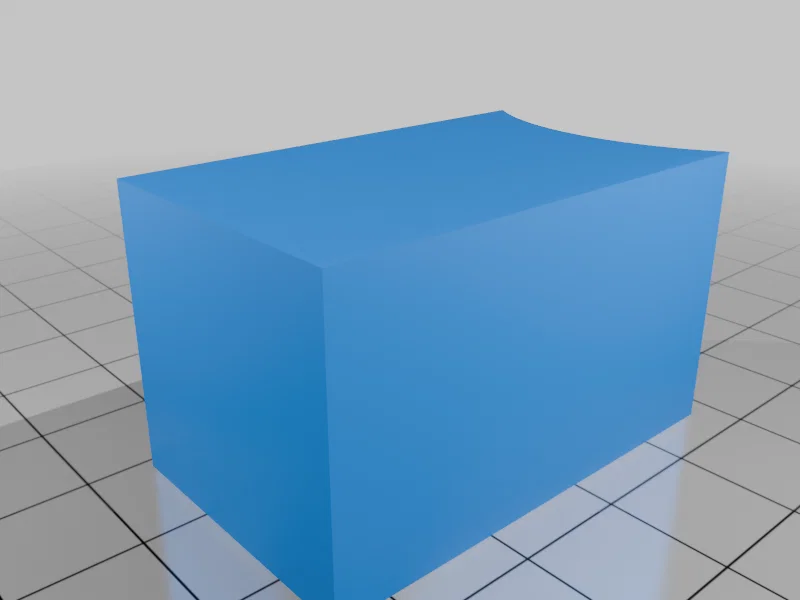

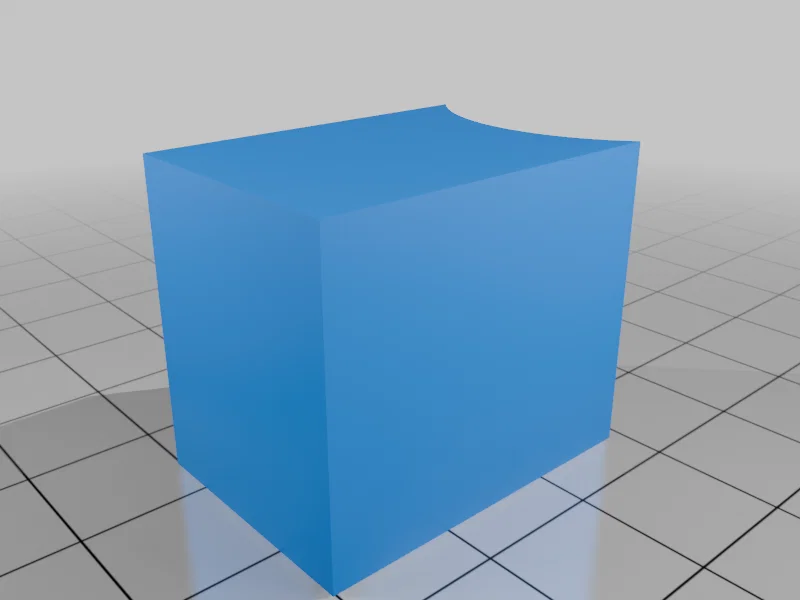

Bộ spacer giúp canh khoảng cách tay vịn cầu thang với tường khi lắp đặt, hỗ trợ giữ đúng vị trí để đánh dấu/khoan lỗ bracket. Có nhiều kích thước theo inch và mm, nhiều bán kính cong; file STL và ZIP kèm theo.

👁️
23
Lượt Xem
❤️
1
Lượt Thích
📥
4
Lượt Tải
Cập Nhật May 02, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

Khi lắp tay vịn cầu thang (stair rail) lên tường, sẽ có lúc bạn cần canh tay vịn cách tường đúng khoảng mong muốn, đồng thời có thể phải canh luôn độ cao và góc sao cho song song với bậc thang. Ở vị trí này, bạn cần xác định rồi đánh dấu hoặc khoan lỗ để bắt các bracket vào tường và/hoặc vào tay vịn. Mấy miếng spacer đơn giản này được làm ra để giúp cố định một trong các thông số đó: khoảng cách từ tường. Bạn (và thường là cần thêm một người phụ) đặt đầu phẳng của spacer áp sát tường, còn đầu cong ôm lên cạnh (thường là cong) của tay vịn, rồi đẩy tay vịn hơi sát về phía tường. Giữ nguyên vị trí đó, bạn có thể làm các thao tác cần thiết với bracket và tay vịn—thường là đánh dấu hoặc khoan lỗ.

Trong này có các file spacer với nhiều khoảng cách tới tường khác nhau: từ 1.5 inch (khoảng cách tối thiểu theo US code) đến 3 inches, và từ 25 mm (khoảng cách tối thiểu theo UK code) đến 75 mm. Với mỗi khoảng cách, có file cho nhiều bán kính cong khác nhau: từ 1/2 inch đến 2.5 inches, tăng theo bước 1/8 inch; và từ 10 mm đến 20 mm, tăng theo bước 1 mm; và từ 20 mm đến 65 mm, tăng theo bước 5 mm. Các file .stl được đặt tên theo dạng spacer_Lxxx_unit_Ryyy_unit.stl, trong đó xxx và yyy lần lượt là khoảng cách tới tường và bán kính cong dự kiến; còn unit là "inches" hoặc "mm". Có upload sẵn một vài file .stl ví dụ; các file còn lại được nén và gom trong các file .zip, mỗi .zip chứa toàn bộ spacer cho một chiều dài (khoảng cách) với các bán kính cong khác nhau.

Các spacer trong file đều dài 25 mm (theo chiều dọc tay vịn), nhưng bạn có thể scale tự do theo hướng này: scale nhỏ lại để tiết kiệm nhựa, hoặc scale lớn hơn để ổn định hơn, hay theo mục đích khác.

Hãy chọn file có chiều dài (khoảng cách) bạn cần và bán kính (radius) lớn bằng hoặc lớn hơn bán kính của tay vịn. Fit càng sát thì giữ càng “đã”, ít rơ hơn. Để đo bán kính, bạn có thể in các radius gauge do người khác đăng, hoặc bạn có thể scale các spacer này mỏng xuống, ví dụ còn 1 mm theo chiều dày (hướng z), rồi dùng chúng như gauge.

Print Settings

Supports:

No

Infill:

Mình dùng 15% nhưng ít hơn chắc cũng được; miễn sao kích thước vẫn ổn định
