Bộ Sắp Xếp Steel Sheet (Steel Sheet Organizer)

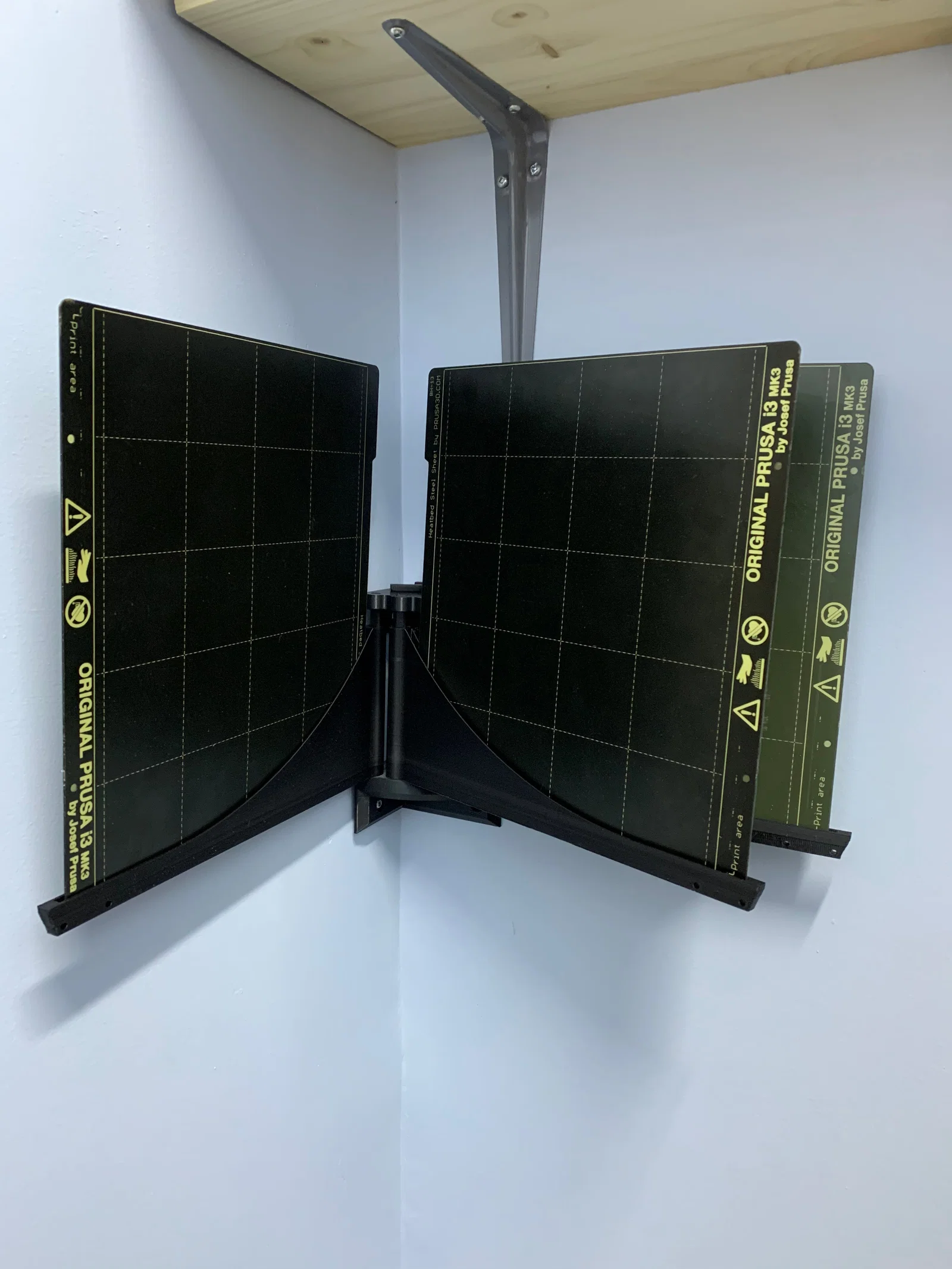

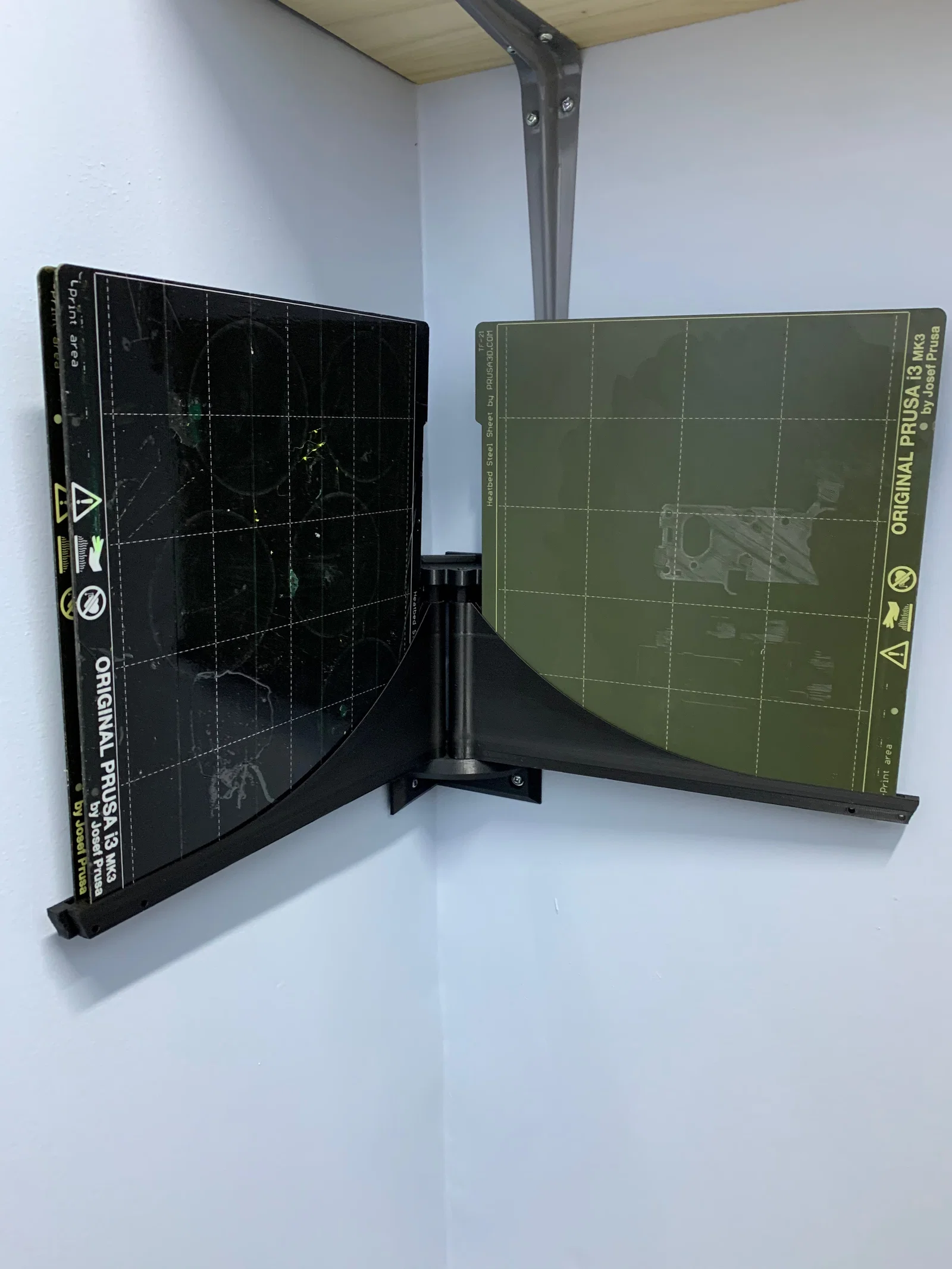

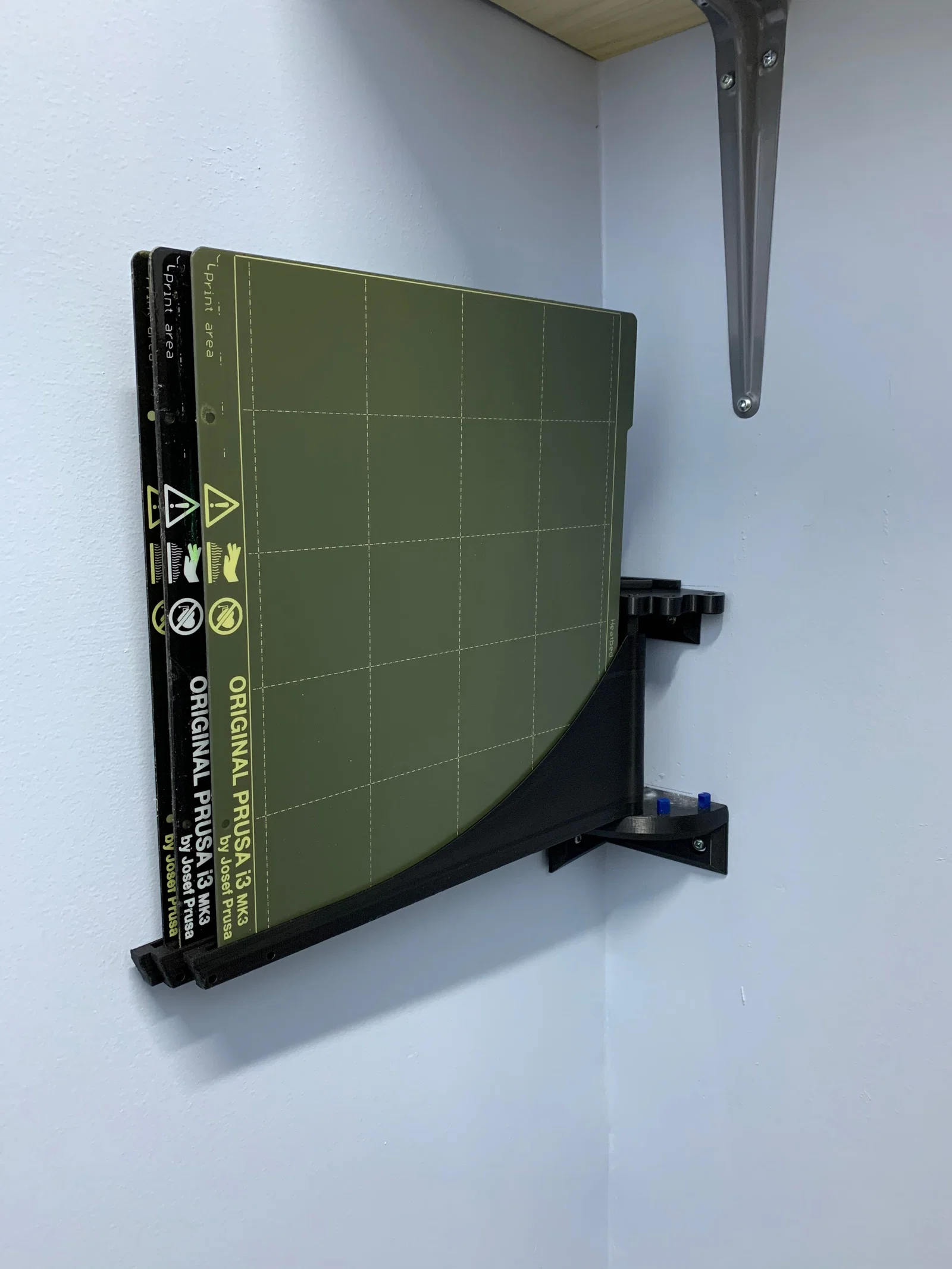

Mình thiết kế cái organizer cho steel sheet này để giải phóng bớt chỗ trên kệ và cũng để tham gia cuộc thi. Mình tham khảo mấy mẫu organizer khác, cụ thể là “Expandable Steel Sheet Holder” của Whitey, nhưng mình không có khoảng trống dưới kệ/bàn như thiết kế đó, nên mình làm lại để gắn vừa vào góc tường, với các tấm sheet có thể xoay lật như lật trang sách.

Hướng dẫn in

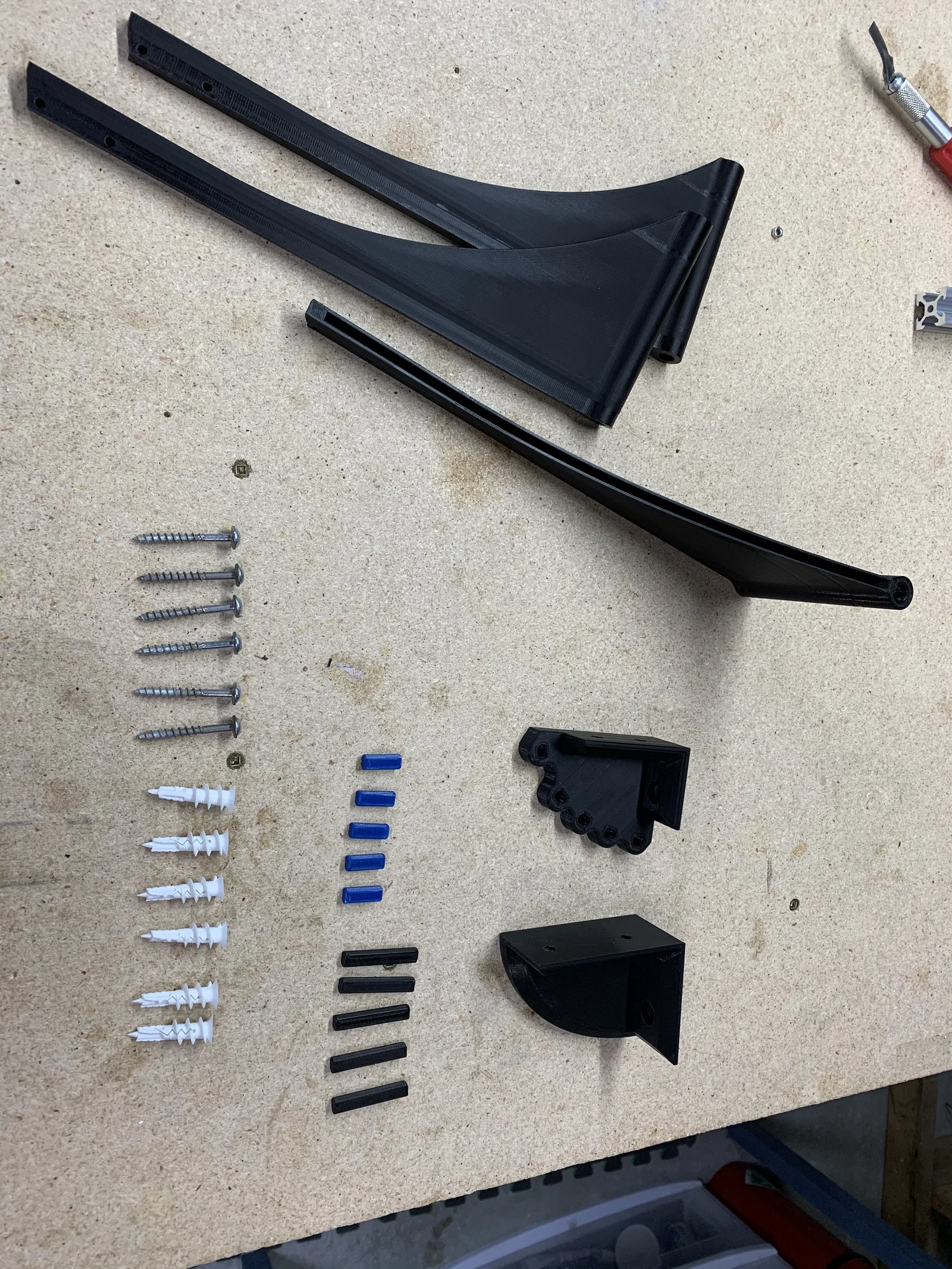

Nên in thành 3 lần riêng biệt, trong đó các sheet holder nên in theo phương đứng với tốc độ chậm hơn và dùng brim 2mm. Phiên bản này có thể hỗ trợ tối đa 5 holder. Các support shaft nên in nằm ngang để các lớp layer vuông góc với lực tác dụng lên chúng.

Lắp ráp và lắp đặt

1. Chọn vị trí để gắn holder và đảm bảo có ít nhất 17 cm khoảng trống phía trên để đưa các steel sheet vào.
2. Cắm các trục dưới (bottom shafts – trục ngắn hơn) vào ngàm treo tường Lower Support.
3. Dùng ngàm Lower làm dưỡng, đánh dấu vị trí lỗ lên tường.

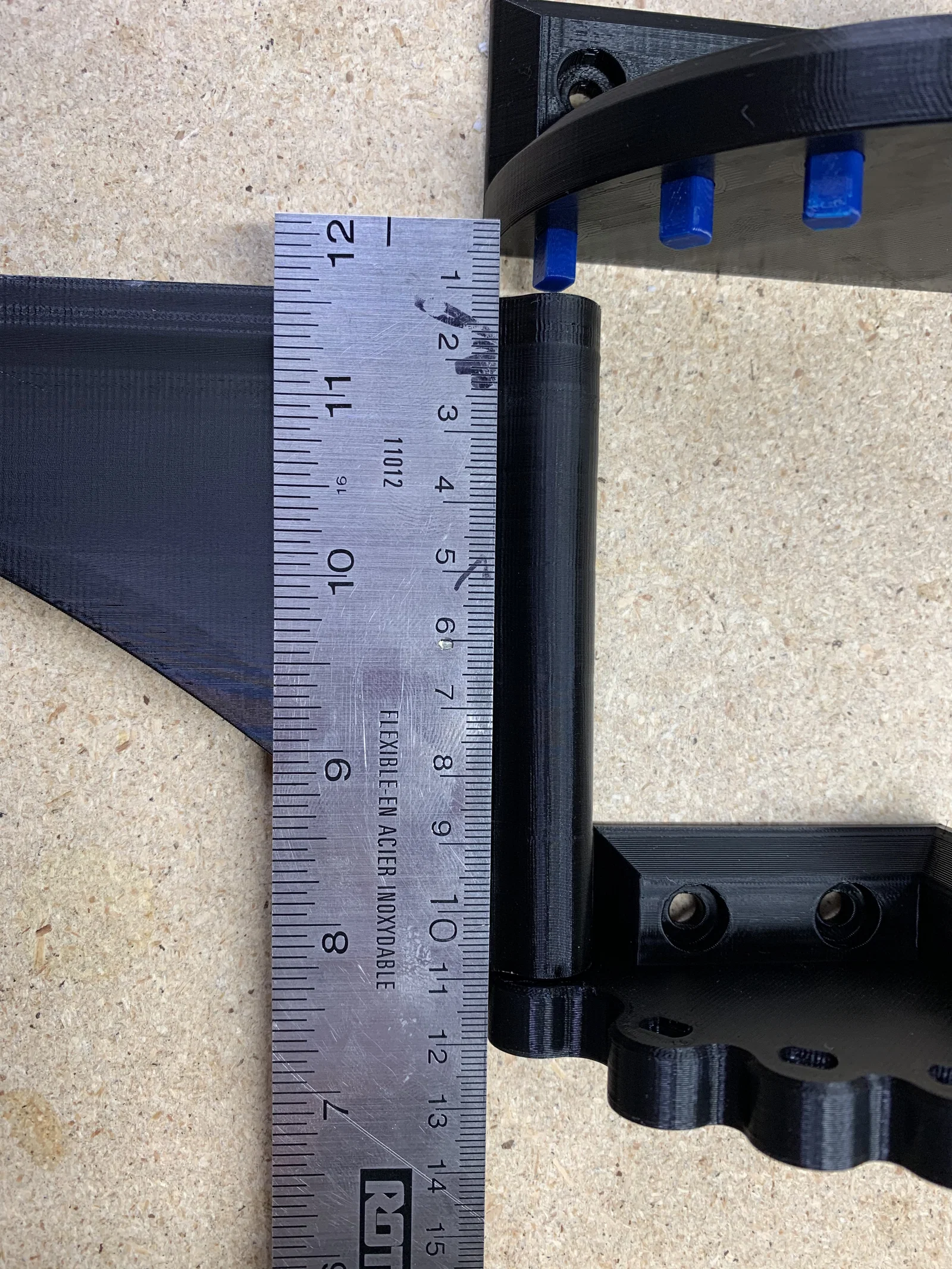

4. Đo lên 12 cm tính từ mép trên của ngàm Lower rồi kẻ một đường; đường này sẽ là vị trí mép trên của ngàm Upper (xem hình).

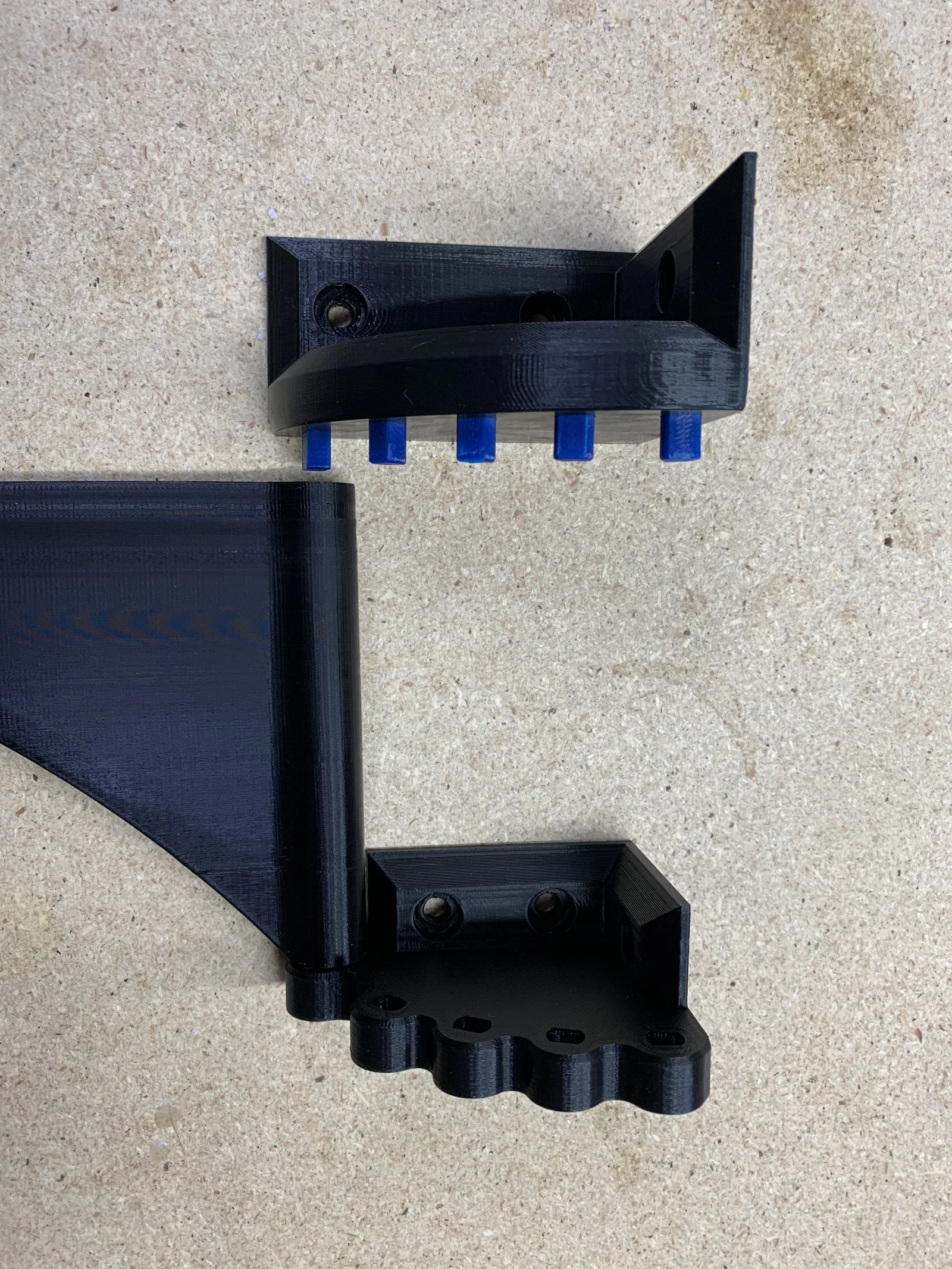

5. Sau khi bắt ngàm Upper lên tường, lắp sheet holder vào ngàm Lower và trượt/đóng nhẹ các trục trên (upper shafts – trục dài hơn) vào các lỗ của ngàm Upper cho tới khi trục ngang bằng (flush) với mặt trên của ngàm.

Ghi chú khi lắp đặt,
Đa số tường nhà dân dụng không vuông tuyệt đối. Siết chặt hai con vít ở phần ngàm treo tường, nhưng nhớ cẩn thận đừng siết quá chặt con vít đơn lẻ vì có thể làm nứt ngàm treo tường.
